MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
Controllare il regime del minimo del
motore e, se necessario, regolarlo al
valore secondo specifica agendo sulla
vite di regolazione del minimo. Per au-
mentare il regime del minimo, girare la
vite in direzione (a). Per ridurre il regi-
me del minimo, girare la vite in direzio-
ne (b).
NOTA:
Se non si riesce a regolare il regime
del minimo come da specifica descrit-
ta sopra, affidare questa regolazione
ad un concessionario Yamaha.
HAU21381
Controllo gioco del
cavo dell’acceleratore
1. Gioco del cavo dell’acceleratore
Il gioco del cavo dell’acceleratore do-
vrebbe essere di 3,0-5,0 mm (0,12-
0,20 in) alla manopola acceleratore.
Controllare periodicamente il gioco del
cavo dell’acceleratore e, se necessa-
rio, farlo regolare da un concessiona-
rio Yamaha.
6-15
Regime del minimo:
1300-1500 giri/min
1400-1600 giri/min (versione EU3)
HAU21401
Gioco valvole
Il gioco valvole cambia con l’utilizzo
del mezzo, provocando un rapporto
scorretto di miscelazione di aria/car-
burante e/o rumorosità del motore.
Per impedire che ciò accada, fare re-
golare il gioco valvole da un conces-
sionario Yamaha agli intervalli specifi-
cati nella tabella della manutenzione
periodica e lubrificazione.

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU21660
Pneumatici
Per garantire il massimo delle presta-
zioni, una lunga durata e l’utilizzo in si-
curezza del vostro motociclo, prestare
attenzione ai seguenti punti che ri-
guardano le ruote prescritte secondo
specifica.
Pressione dei pneumatici
Controllare sempre e, se necessario,
regolare la pressione dei pneumatici
prima di utilizzare il motociclo.
HWA10500
AVVERTENZA0
●Controllare e regolare la pres-
sione dei pneumatici a freddo
(ossia quando la temperatura
dei pneumatici è uguale alla
temperatura ambiente).
●Si deve regolare la pressione
dei pneumatici in funzione della
velocità di marcia e del peso
totale del pilota, del passegge-
ro, del carico e degli accessori
omologati per questo modello.
HWA11020
AVVERTENZA0
Dato che il carico ha un impatto
enorme sulla manovrabilità, la fre-
nata, le prestazioni e le caratteristi-
che di sicurezza del vostro motoci-
clo, tenere sempre presenti le
seguenti precauzioni.
●NON SOVRACCARICARE MAI
LA MOTO! L’uso di un motociclo
sovraccarico può provocare
danneggiamenti dei pneumatici,
perdite del controllo o lesioni
gravi. Verificare che il peso tota-
le del pilota, del passeggero, del
carico e degli accessori non su-
peri il carico massimo specifica-
to per il veicolo.
●Non trasportare oggetti fissati
male che possono spostarsi
durante la marcia.
●Fissare con cura gli oggetti più
pesanti vicino al centro del mo-
tociclo e distribuire uniforme-
mente il peso sui due lati del
mezzo.
6-16
1
2
3
4
5
6
7
8
9
10
Pressione pneumatici
(misurata a pneumatici freddi):
Fino a 90 kg (198 lb):
Anteriore:
210 kPa (30 psi) (2,1 kgf/cm
2)
Posteriore:
230 kPa (33 psi) (2,3 kgf/cm
2)
90 kg (198 lb)-massimo:
Anteriore:
230 kPa (33 psi) (2,3 kgf/cm
2)
Posteriore:
250 kPa (36 psi) (2,5 kgf/cm
2)
Guida ad alta velocità:
Anteriore:
210 kPa (30 psi) (2,1 kgf/cm
2)
Posteriore:
230 kPa (33 psi) (2,3 kgf/cm
2)
Carico massimo*:
186 kg (410 lb)
* Peso totale del pilota, del
passeggero, del carico e degli
accessori

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
●Regolare la sospensione e la
pressione dei pneumatici in
funzione del carico.
●Prima di utilizzare il motociclo,
controllare sempre la condi-
zione e la pressione dei pneu-
matici.Controllo dei pneumatici
1. Fianco del pneumatico
2. Profondità del battistrada del pneumatico
Controllare sempre i pneumatici prima
di utilizzare il mezzo. Se la profondità
del battistrada centrale è scesa al limi-
te specificato, se ci sono dei frammen-
ti di vetro o un chiodo nel pneumatico,
o se il fianco è fessurato, far sostituire
immediatamente il pneumatico da un
concessionario Yamaha.
NOTA:
I limiti di profondità del battistrada pos-
sono differire da nazione a nazione.
Rispettare sempre le disposizioni di
legge della nazione d’impiego.
HWA10470
AVVERTENZA0
●Fare sostituire i pneumatici ec-
cessivamente consumati da un
concessionario Yamaha. Oltre
ad essere illegale, l’utilizzo del
veicolo con pneumatici ecces-
sivamente usurati riduce la sta-
bilità di guida e può provocare la
perdita del controllo del mezzo.
●Consigliamo di affidare la so-
stituzione di tutte le parti in re-
lazione alle ruote ed ai freni,
compresi i pneumatici, ad un
concessionario Yamaha, che
possiede le conoscenze tecni-
che e l’esperienza necessarie.
6-17
Profondità minima del battistrada
(anteriore e posteriore):
1,6 mm (0,06 in)

Pneumatico anteriore:
Dimensioni:
120/70-ZR17 M/C (58W)
120/70-R17 M/C (58H)
Produttore/modello:
DUNLOP D270F
PIRELLI SCORPION SYNC
Valvola del pneumatico:
TR412
Spillo della valvola:
#9000A (standard)
Pneumatico posteriore:
Dimensioni:
160/60-ZR17 M/C (69W)
160/60-R17 M/C (69H)
Produttore/modello:
DUNLOP D270
PIRELLI SCORPION SYNC
Valvola del pneumatico:
TR412
Spillo della valvola:

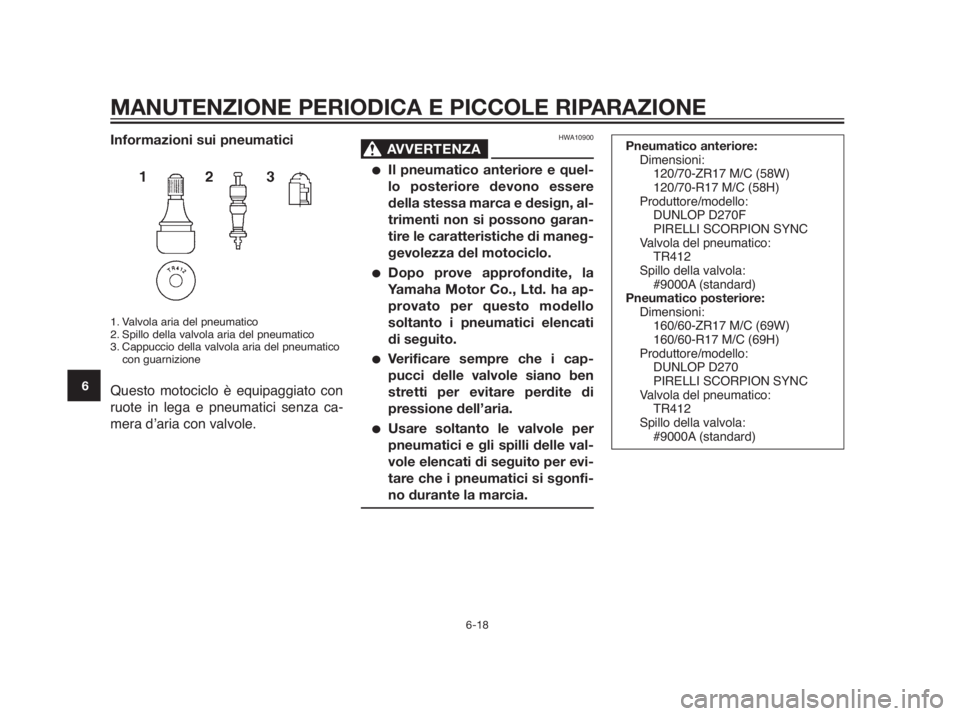

#9000A (standard)Informazioni sui pneumatici
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Questo motociclo è equipaggiato con
ruote in lega e pneumatici senza ca-
mera d’aria con valvole.
HWA10900
AVVERTENZA0
Il pneumatico anteriore e quel-
lo posteriore devono essere
della stessa marca e design, al-
trimenti non si possono garan-
tire le caratteristiche di maneg-
gevolezza del motociclo.
Dopo prove approfondite, la
Yamaha Motor Co., Ltd. ha ap-
provato per questo modello
soltanto i pneumatici elencati
di seguito.
Verificare sempre che i cap-
pucci delle valvole siano ben
stretti per evitare perdite di
pressione dell’aria.
Usare soltanto le valvole per
pneumatici e gli spilli delle val-
vole elencati di seguito per evi-
tare che i pneumatici si sgonfi-
no durante la marcia.
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONE
6-18
6

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HWA10600
AVVERTENZA0
Questo motociclo è equipaggiato
con pneumatici per altissime velo-
cità. Fare attenzione ai seguenti
punti per sfruttare al massimo le ca-
ratteristiche di questi pneumatici.
●Per la sostituzione, utilizzare
esclusivamente i pneumatici
specificati. Pneumatici diversi
corrono il rischio di scoppiare
alle altissime velocità.
●Quando i pneumatici sono nuo-
vi, è possibile che abbiano una
aderenza relativamente scarsa
su determinate superfici strada-
li, fino a quando non si saranno
“rodati”. Pertanto, prima di lan-
ciare il motociclo ad alta velo-
cità, consigliamo di guidare a
velocità moderata per circa 100
km (60 mi) dopo l’installazione
di un pneumatico nuovo.
●Si devono riscaldare i pneuma-
tici prima di una corsa ad alta
velocità.
●Regolare sempre la pressione
dei pneumatici in funzione delle
condizioni di utilizzo del mezzo.
HAU21960Ruote in lega
Per garantire il massimo delle prestazio-
ni, una lunga durata e l’utilizzo in sicu-
rezza del vostro veicolo, prestare atten-
zione ai seguenti punti che riguardano
le ruote prescritte secondo specifica.
●Prima di utilizzare il mezzo, control-
lare sempre che i cerchi delle ruote
non presentino cricche, piegature o
deformazioni. Se si riscontrano
danneggiamenti, fare sostituire la
ruota da un concessionario Ya-
maha. Non tentare di eseguire al-
cuna seppur piccola riparazione al-
la ruota. In caso di deformazioni o
di cricche, la ruota va sostituita.
●In caso di sostituzione del pneu-
matico o della ruota, occorre ese-
guire il bilanciamento della ruota.
Lo sbilanciamento della ruota può
compromettere le prestazioni e la
manovrabilità del mezzo e abbre-
viare la durata del pneumatico.
●Guidare a velocità moderate do-
po il cambio di un pneumatico,
per permettere alla superficie del
pneumatico di “rodarsi”, in modo
da poter sviluppare al meglio le
proprie caratteristiche.
HAU22041Regolazione gioco
della leva frizione
1. Controdado
2. Bullone di regolazione
3. Gioco della leva frizione
Il gioco della leva della frizione do-
vrebbe essere di 10,0-15,0 mm (0,39-
0,59 in) come illustrato nella figura.
Controllare periodicamente il gioco
della leva della frizione e regolarlo co-
me segue, se necessario.
1. Allentare il controdado sulla leva
della frizione.
6-19

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
2. Per aumentare il gioco della leva
della frizione, girare il bullone di
regolazione in direzione (a). Per
ridurre il gioco della leva della fri-
zione, girare il bullone di regola-
zione in direzione (b).
NOTA:
Se si riesce ad ottenere il gioco se-
condo specifica della leva della frizio-
ne con il metodo sopra descritto, strin-
gere il controdado e saltare il resto
della procedura, altrimenti procedere
come segue:
3. Girare completamente il bullone
di regolazione sulla leva frizione
in direzione (a) per allentare il ca-
vo frizione.
4. Allentare il controdado sul carter.
1. Controdado
2. Dado di regolazione del gioco della leva
frizione
5. Per aumentare il gioco della leva
della frizione, girare il dado di re-
golazione in direzione (a). Per ri-
durre il gioco della leva della fri-
zione, girare il dado di regola-
zione in direzione (b).
6. Stringere il controdado sulla leva
della frizione e sul carter.
HAU22390
Controllo delle pastiglie del
freno anteriore e posteriore
Si deve verificare l’usura delle pasti-
glie del freno anteriore e posteriore
agli intervalli specificati nella tabella
della manutenzione periodica e lubrifi-
cazione.
6-20
1
2
3
4
5
6
7
8
9
10

1
2
3
4
5
6
7
8
9
10
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU22420
Pastiglie del freno anteriore
1. Scanalatura di indicazione usura pastiglia
del freno anteriore
Ciascuna pastiglia del freno anteriore
è provvista di una scanalatura di indi-
cazione usura, che consente di verifi-
care l’usura della pastiglia senza do-
ver disassemblare il freno. Per
controllare l’usura della pastiglia, con-
trollare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al
punto che la scanalatura di indicazio-
ne usura è quasi scomparsa, fare so-
stituire in gruppo le pastiglie dei freni
da un concessionario Yamaha.
HAU22500
Pastiglie del freno posteriore
1. Spessore della guarnizione pastiglia del
freno posteriore
Verificare che ciascuna pastiglia freno
posteriore non sia danneggiata e mi-
surare lo spessore della guarnizione.
Se una pastiglia freno è danneggiata,
o se lo spessore della guarnizione è
inferiore a 1,0 mm (0,04 in), fare sosti-
tuire in gruppo le pastiglie dei freni da
un concessionario Yamaha.
HAU22580
Controllo del livello
del liquido freni
Freno anteriore
1. Riferimento del minimo del liquido freni
Freno posteriore
1. Riferimento del minimo del liquido freni
6-21

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
Una quantità insufficiente di liquido fre-
ni può lasciar entrare aria nell’impianto
frenante, rendendolo inefficiente.
Prima di utilizzare il mezzo, controllare
che il livello del liquido freni sia supe-
riore al riferimento del minimo e rab-
boccare, se necessario. Un livello
basso del liquido freni può indicare
che le pastiglie freni sono usurate e/o
la presenza di perdite nell’impianto
frenante. Se il livello del liquido freni è
basso, controllare l’usura delle pasti-
glie freno e verificare che non ci siano
perdite nell’impianto frenanate.
Rispettare le seguenti precauzioni:
●Quando si controlla il livello del li-
quido, assicurarsi che la parte su-
periore del serbatoio del liquido
freni sia in piano.
●Usare soltanto il liquido freni della
qualità consigliata, altrimenti le
guarnizioni di gomma possono
deteriorarsi, causando delle per-
dite e la diminuzione dell’efficien-
za della frenata.
●Rabboccare con lo stesso tipo di
liquido freni. Eventuali miscela-
zioni possono causare una rea-
zione chimica pericolosa e la di-
minuzione dell’efficienza della
frenata.
●Evitare infiltrazioni d’acqua nel
serbatoio del liquido freni durante
il rifornimento. L’acqua causa una
notevole riduzione del punto di
ebollizione del liquido e può pro-
vocare l’effetto “vapor lock” (tam-
pone di vapore).
●Il liquido dei freni può corrodere le
superfici verniciate o le parti in pla-
stica. Pulire sempre immediata-
mente l’eventuale liquido versato.
●Dato che le pastiglie dei freni si
usurano, è normale che il livello
del liquido freni diminuisca gra-
dualmente. Tuttavia, se il livello
scende improvvisamente, far ac-
certare la causa da un concessio-
nario Yamaha.
6-22
1
2
3
4
5
6
7
8
9
10
Liquido freni consigliato:
DOT 4
HAU22730
Sostituzione del liquido freni
Far sostituire il liquido freni da un con-
cessionario Yamaha agli intervalli spe-
cificati nella NOTA in fondo alla tabella
della manutenzione periodica e lubrifi-
cazione. Inoltre far sostituire i paraolii
delle pompe freno e delle pinze, come
pure i tubi freno agli intervalli elencati
qui di seguito, oppure se presentano
danneggiamenti o perdite.
●Paraolio: Sostituire ogni due anni.
●Tubi freno: Sostituire ogni quattro
anni.
