2012 YAMAHA MT-03 Manual de utilização (in Portuguese)

1
2
3
4
5
6
7
8
9
10
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

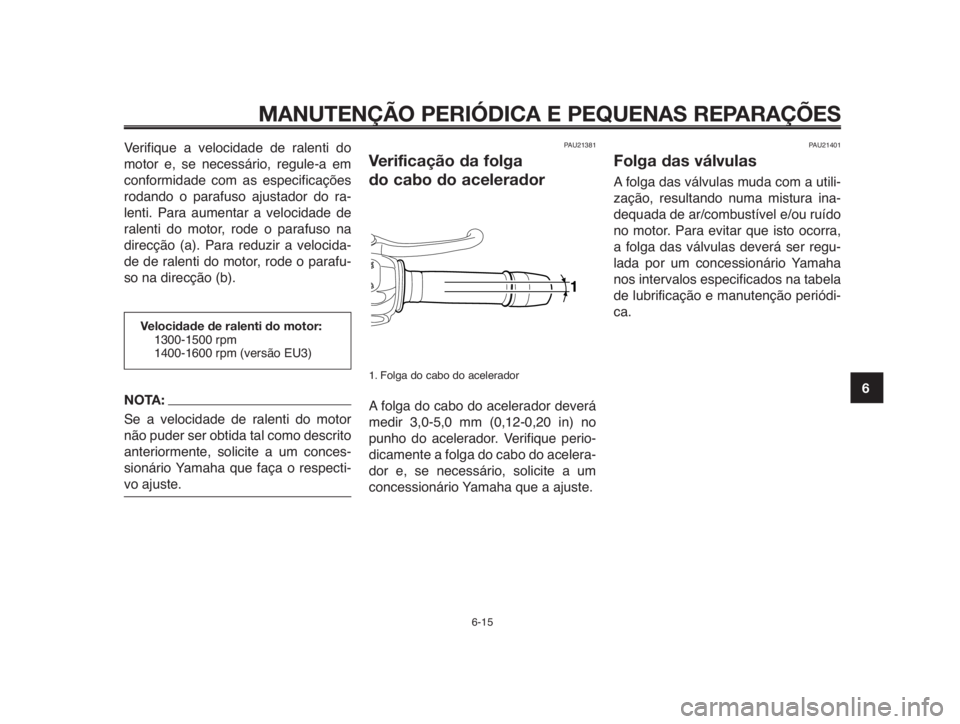

Verifique a velocidade de ralenti do
motor e, se necessário, regule-a em
conformidade com as especificações
rodando o parafuso ajustador do ra-
lenti. Para aumentar a velocidade de
ralenti do motor, rode o parafuso na
direcção (a). Para reduzir a velocida-
de de ralenti do motor, rode o parafu-
so na direcção (b).
NOTA:
Se a velocidade de ralenti do motor
não puder ser obtida tal como descrito
anteriormente, solicite a um conces-
sionário Yamaha que faça o respecti-
vo ajuste.
PAU21381
Verificação da folga
do cabo do acelerador
1. Folga do cabo do acelerador
A folga do cabo do acelerador deverá
medir 3,0-5,0 mm (0,12-0,20 in) no
punho do acelerador. Verifique perio-
dicamente a folga do cabo do acelera-
dor e, se necessário, solicite a um
concessionário Yamaha que a ajuste.
6-15
Velocidade de ralenti do motor:
1300-1500 rpm
1400-1600 rpm (versão EU3)
PAU21401
Folga das válvulas
A folga das válvulas muda com a utili-
zação, resultando numa mistura ina-
dequada de ar/combustível e/ou ruído
no motor. Para evitar que isto ocorra,
a folga das válvulas deverá ser regu-
lada por um concessionário Yamaha
nos intervalos especificados na tabela
de lubrificação e manutenção periódi-
ca.

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
PAU21660

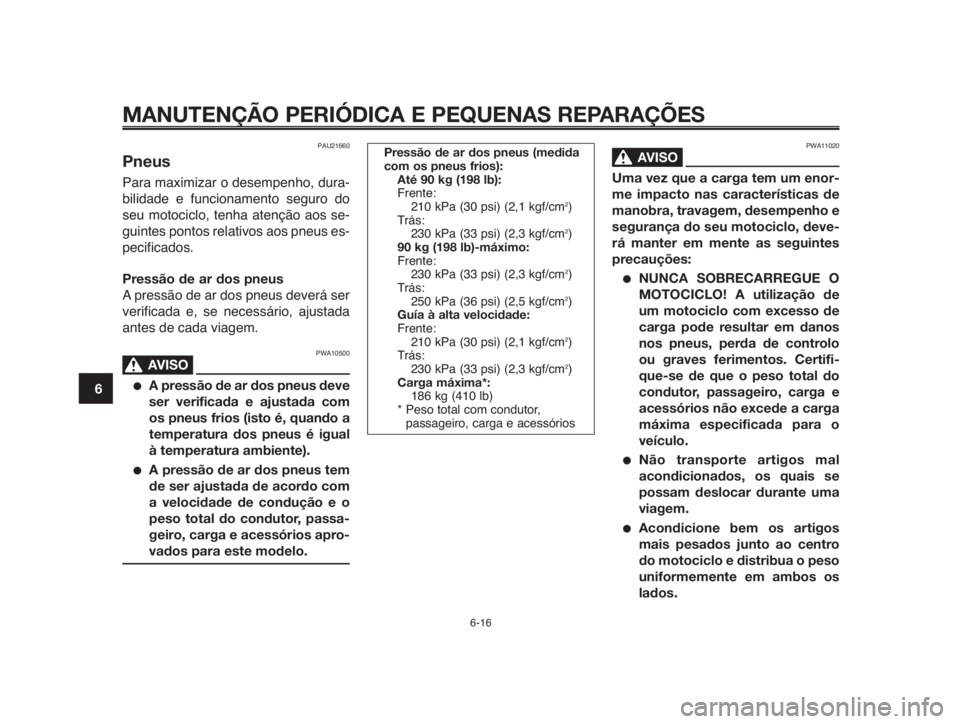

Pneus
Para maximizar o desempenho, dura-
bilidade e funcionamento seguro do
seu motociclo, tenha atenção aos se-
guintes pontos relativos aos pneus es-
pecificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser
verificada e, se necessário, ajustada
antes de cada viagem.
PWA10500
AVISO0
●A pressão de ar dos pneus deve
ser verificada e ajustada com
os pneus frios (isto é, quando a
temperatura dos pneus é igual
à temperatura ambiente).
●A pressão de ar dos pneus tem
de ser ajustada de acordo com
a velocidade de condução e o
peso total do condutor, passa-
geiro, carga e acessórios apro-
vados para este modelo.
PWA11020
AVISO0
Uma vez que a carga tem um enor-
me impacto nas características de
manobra, travagem, desempenho e
segurança do seu motociclo, deve-
rá manter em mente as seguintes
precauções:
●NUNCA SOBRECARREGUE O
MOTOCICLO! A utilização de
um motociclo com excesso de
carga pode resultar em danos
nos pneus, perda de controlo
ou graves ferimentos. Certifi-
que-se de que o peso total do
condutor, passageiro, carga e
acessórios não excede a carga
máxima especificada para o
veículo.
●Não transporte artigos mal
acondicionados, os quais se
possam deslocar durante uma
viagem.
●Acondicione bem os artigos
mais pesados junto ao centro
do motociclo e distribua o peso
uniformemente em ambos os
lados.
6-16
1
2
3
4
5
6
7
8
9
10
Pressão de ar dos pneus (medida
com os pneus frios):
Até 90 kg (198 lb):
Frente:
210 kPa (30 psi) (2,1 kgf/cm
2)
Trás:
230 kPa (33 psi) (2,3 kgf/cm
2)
90 kg (198 lb)-máximo:
Frente:
230 kPa (33 psi) (2,3 kgf/cm
2)
Trás:
250 kPa (36 psi) (2,5 kgf/cm
2)
Guía à alta velocidade:
Frente:
210 kPa (30 psi) (2,1 kgf/cm
2)
Trás:
230 kPa (33 psi) (2,3 kgf/cm
2)
Carga máxima*:
186 kg (410 lb)
* Peso total com condutor,
passageiro, carga e acessórios

1
2
3
4
5
6
7
8
9
10
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

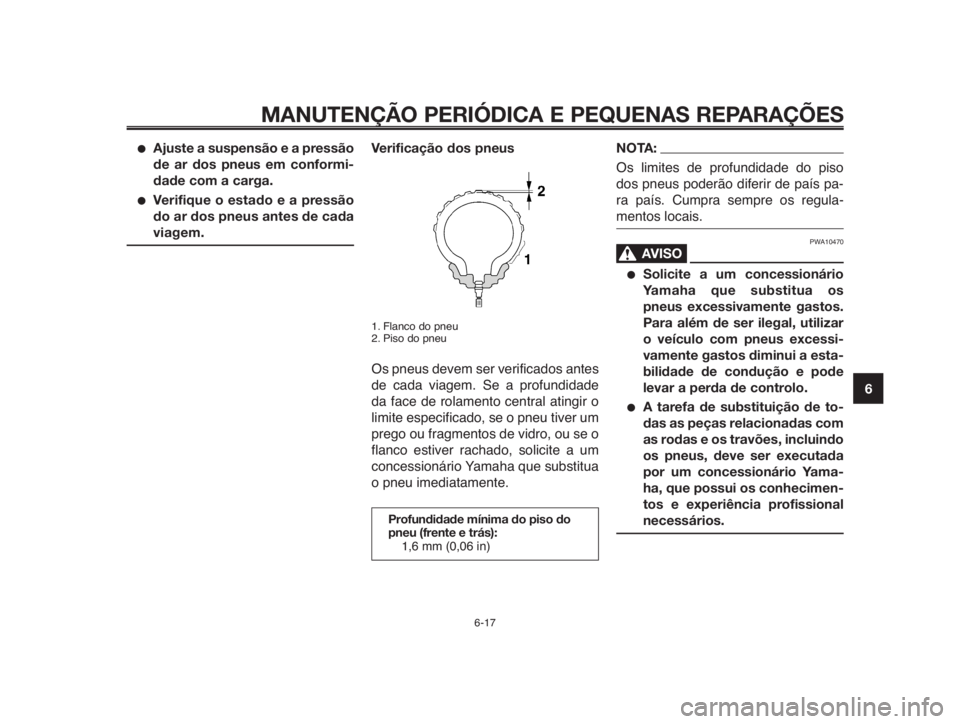

●Ajuste a suspensão e a pressão
de ar dos pneus em conformi-
dade com a carga.
●Verifique o estado e a pressão
do ar dos pneus antes de cada
viagem.Verificação dos pneus
1. Flanco do pneu
2. Piso do pneu
Os pneus devem ser verificados antes
de cada viagem. Se a profundidade
da face de rolamento central atingir o
limite especificado, se o pneu tiver um
prego ou fragmentos de vidro, ou se o
flanco estiver rachado, solicite a um
concessionário Yamaha que substitua
o pneu imediatamente.
NOTA:
Os limites de profundidade do piso
dos pneus poderão diferir de país pa-
ra país. Cumpra sempre os regula-
mentos locais.
PWA10470
AVISO0
●Solicite a um concessionário
Yamaha que substitua os
pneus excessivamente gastos.
Para além de ser ilegal, utilizar
o veículo com pneus excessi-
vamente gastos diminui a esta-
bilidade de condução e pode
levar a perda de controlo.
●A tarefa de substituição de to-
das as peças relacionadas com
as rodas e os travões, incluindo
os pneus, deve ser executada
por um concessionário Yama-
ha, que possui os conhecimen-
tos e experiência profissional
necessários.
6-17
Profundidade mínima do piso do
pneu (frente e trás):
1,6 mm (0,06 in)

Pneu da frente:
Tamanho:
120/70-ZR17 M/C (58W)
120/70-R17 M/C (58H)
Fabricante/modelo:
DUNLOP D270F
PIRELLI SCORPION SYNC
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9000A (standard)
Pneu de trás:
Tamanho:
160/60-ZR17 M/C (69W)
160/60-R17 M/C (69H)
Fabricante/modelo:
DUNLOP D270F
PIRELLI SCORPION SYNC
Válvula de ar do pneu:
TR412
Núcleo de válvula:

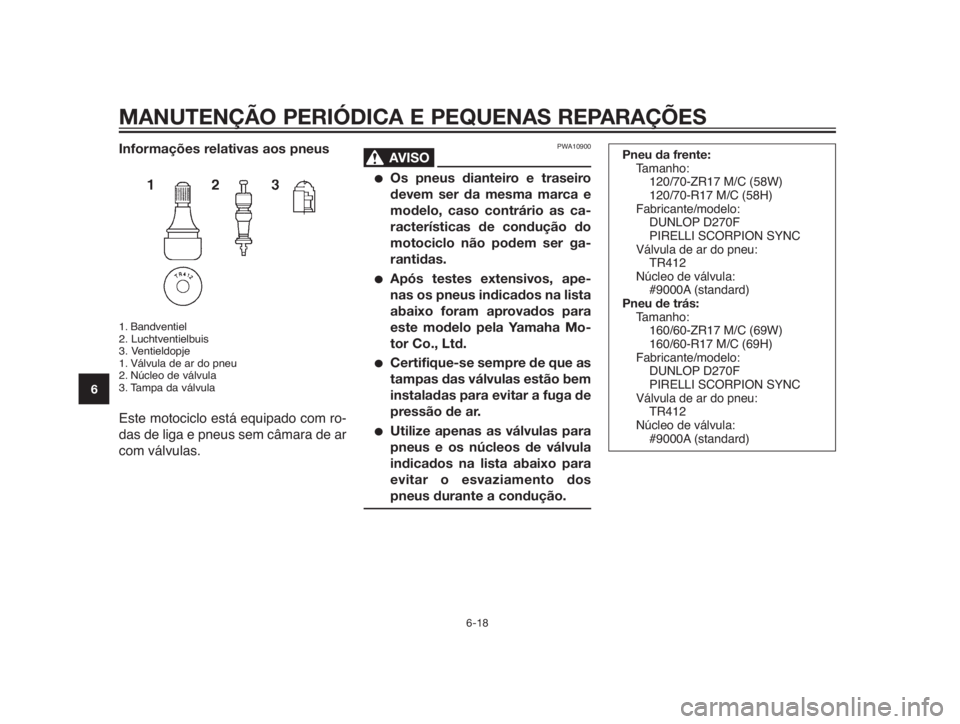

#9000A (standard)Informações relativas aos pneus
1. Bandventiel
2. Luchtventielbuis
3. Ventieldopje
1. Válvula de ar do pneu
2. Núcleo de válvula
3. Tampa da válvula
Este motociclo está equipado com ro-
das de liga e pneus sem câmara de ar
com válvulas.
PWA10900
AVISO0
Os pneus dianteiro e traseiro
devem ser da mesma marca e
modelo, caso contrário as ca-
racterísticas de condução do
motociclo não podem ser ga-
rantidas.
Após testes extensivos, ape-
nas os pneus indicados na lista
abaixo foram aprovados para
este modelo pela Yamaha Mo-
tor Co., Ltd.
Certifique-se sempre de que as
tampas das válvulas estão bem
instaladas para evitar a fuga de
pressão de ar.
Utilize apenas as válvulas para
pneus e os núcleos de válvula
indicados na lista abaixo para
evitar o esvaziamento dos
pneus durante a condução.
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6

1
2
3
4
5
6
7
8
9
10
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

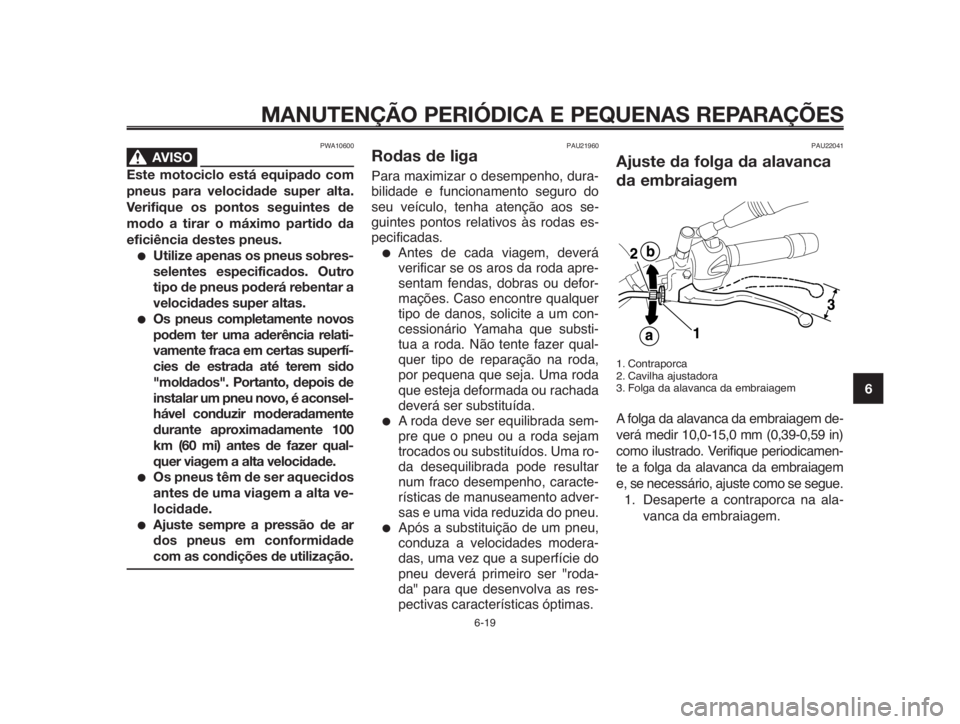

PWA10600
AVISO0
Este motociclo está equipado com
pneus para velocidade super alta.
Verifique os pontos seguintes de
modo a tirar o máximo partido da
eficiência destes pneus.
●Utilize apenas os pneus sobres-
selentes especificados. Outro
tipo de pneus poderá rebentar a
velocidades super altas.
●Os pneus completamente novos
podem ter uma aderência relati-
vamente fraca em certas superfí-
cies de estrada até terem sido
"moldados". Portanto, depois de
instalar um pneu novo, é aconsel-
hável conduzir moderadamente
durante aproximadamente 100
km (60 mi) antes de fazer qual-
quer viagem a alta velocidade.
●Os pneus têm de ser aquecidos
antes de uma viagem a alta ve-
locidade.
●Ajuste sempre a pressão de ar
dos pneus em conformidade
com as condições de utilização.
PAU21960Rodas de liga
Para maximizar o desempenho, dura-
bilidade e funcionamento seguro do
seu veículo, tenha atenção aos se-
guintes pontos relativos às rodas es-
pecificadas.
●Antes de cada viagem, deverá
verificar se os aros da roda apre-
sentam fendas, dobras ou defor-
mações. Caso encontre qualquer
tipo de danos, solicite a um con-
cessionário Yamaha que substi-
tua a roda. Não tente fazer qual-
quer tipo de reparação na roda,
por pequena que seja. Uma roda
que esteja deformada ou rachada
deverá ser substituída.
●A roda deve ser equilibrada sem-
pre que o pneu ou a roda sejam
trocados ou substituídos. Uma ro-
da desequilibrada pode resultar
num fraco desempenho, caracte-
rísticas de manuseamento adver-
sas e uma vida reduzida do pneu.
●Após a substituição de um pneu,
conduza a velocidades modera-
das, uma vez que a superfície do
pneu deverá primeiro ser "roda-
da" para que desenvolva as res-
pectivas características óptimas.
PAU22041
Ajuste da folga da alavanca
da embraiagem
1. Contraporca
2. Cavilha ajustadora
3. Folga da alavanca da embraiagem
A folga da alavanca da embraiagem de-
verá medir 10,0-15,0 mm (0,39-0,59 in)
como ilustrado. Verifique periodicamen-
te a folga da alavanca da embraiagem
e, se necessário, ajuste como se segue.
1. Desaperte a contraporca na ala-
vanca da embraiagem.
6-19

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

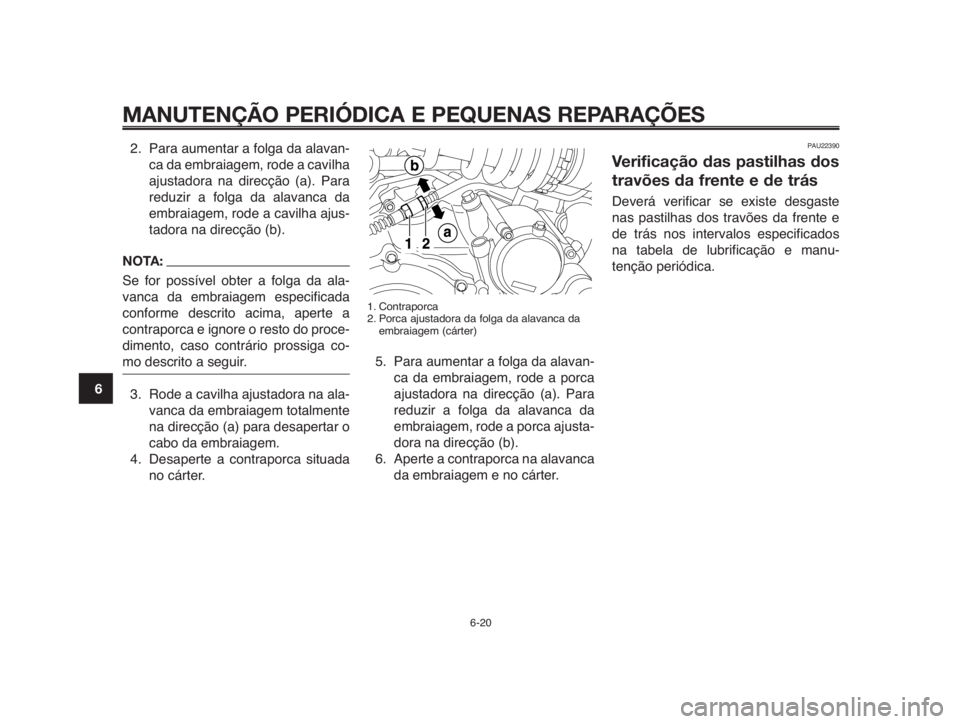

2. Para aumentar a folga da alavan-
ca da embraiagem, rode a cavilha
ajustadora na direcção (a). Para
reduzir a folga da alavanca da
embraiagem, rode a cavilha ajus-
tadora na direcção (b).
NOTA:
Se for possível obter a folga da ala-
vanca da embraiagem especificada
conforme descrito acima, aperte a
contraporca e ignore o resto do proce-
dimento, caso contrário prossiga co-
mo descrito a seguir.
3. Rode a cavilha ajustadora na ala-
vanca da embraiagem totalmente
na direcção (a) para desapertar o
cabo da embraiagem.
4. Desaperte a contraporca situada
no cárter.
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem (cárter)
5. Para aumentar a folga da alavan-
ca da embraiagem, rode a porca
ajustadora na direcção (a). Para
reduzir a folga da alavanca da
embraiagem, rode a porca ajusta-
dora na direcção (b).
6. Aperte a contraporca na alavanca
da embraiagem e no cárter.
PAU22390
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste
nas pastilhas dos travões da frente e
de trás nos intervalos especificados
na tabela de lubrificação e manu-
tenção periódica.
6-20
1
2
3
4
5
6
7
8
9
10

1
2
3
4
5
6
7
8
9
10
MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

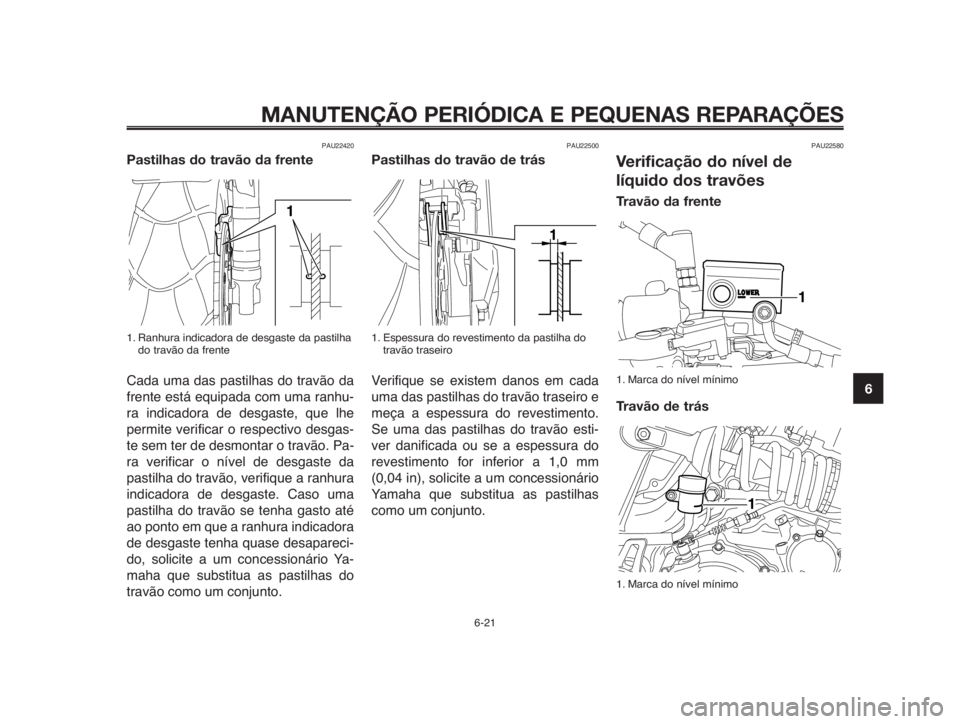

PAU22420
Pastilhas do travão da frente
1. Ranhura indicadora de desgaste da pastilha
do travão da frente
Cada uma das pastilhas do travão da
frente está equipada com uma ranhu-
ra indicadora de desgaste, que lhe
permite verificar o respectivo desgas-
te sem ter de desmontar o travão. Pa-
ra verificar o nível de desgaste da
pastilha do travão, verifique a ranhura
indicadora de desgaste. Caso uma
pastilha do travão se tenha gasto até
ao ponto em que a ranhura indicadora
de desgaste tenha quase desapareci-
do, solicite a um concessionário Ya-
maha que substitua as pastilhas do
travão como um conjunto.
PAU22500
Pastilhas do travão de trás
1. Espessura do revestimento da pastilha do
travão traseiro
Verifique se existem danos em cada
uma das pastilhas do travão traseiro e
meça a espessura do revestimento.
Se uma das pastilhas do travão esti-
ver danificada ou se a espessura do
revestimento for inferior a 1,0 mm
(0,04 in), solicite a um concessionário
Yamaha que substitua as pastilhas
como um conjunto.
PAU22580
Verificação do nível de
líquido dos travões
Travão da frente
1. Marca do nível mínimo
Travão de trás
1. Marca do nível mínimo
6-21

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES

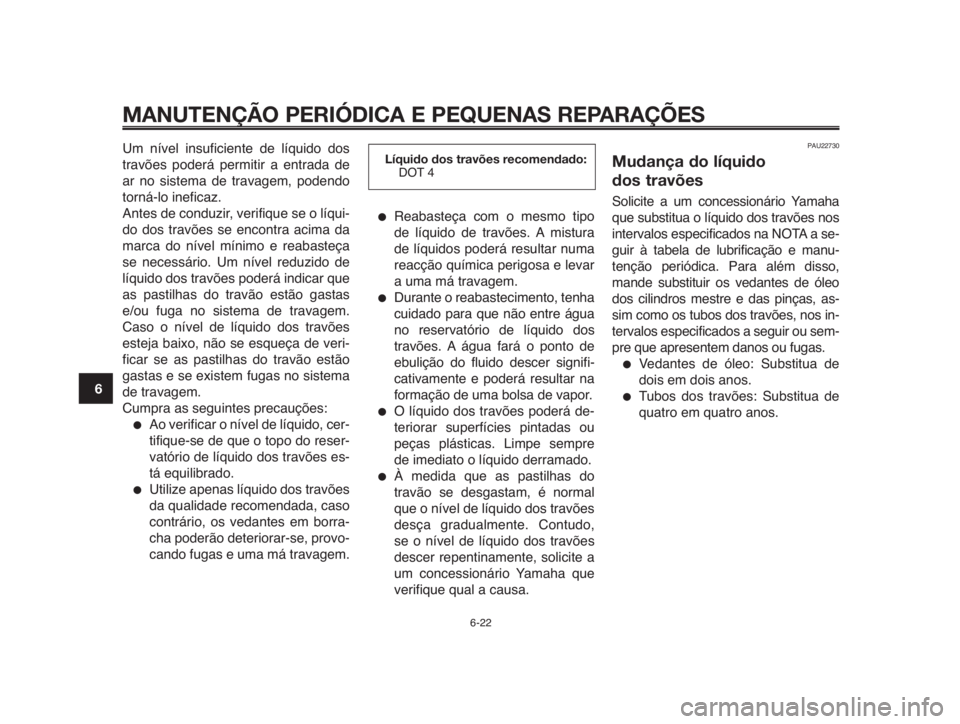

●Reabasteça com o mesmo tipo
de líquido de travões. A mistura
de líquidos poderá resultar numa
reacção química perigosa e levar
a uma má travagem.
●Durante o reabastecimento, tenha
cuidado para que não entre água
no reservatório de líquido dos
travões. A água fará o ponto de
ebulição do fluido descer signifi-
cativamente e poderá resultar na
formação de uma bolsa de vapor.
●O líquido dos travões poderá de-
teriorar superfícies pintadas ou
peças plásticas. Limpe sempre
de imediato o líquido derramado.
●À medida que as pastilhas do
travão se desgastam, é normal
que o nível de líquido dos travões
desça gradualmente. Contudo,
se o nível de líquido dos travões
descer repentinamente, solicite a
um concessionário Yamaha que
verifique qual a causa.
6-22
1
2
3
4
5
6
7
8
9
10
Líquido dos travões recomendado:
DOT 4
PAU22730
Mudança do líquido
dos travões
Solicite a um concessionário Yamaha
que substitua o líquido dos travões nos
intervalos especificados na NOTA a se-
guir à tabela de lubrificação e manu-
tenção periódica. Para além disso,
mande substituir os vedantes de óleo
dos cilindros mestre e das pinças, as-
sim como os tubos dos travões, nos in-
tervalos especificados a seguir ou sem-
pre que apresentem danos ou fugas.
●Vedantes de óleo: Substitua de
dois em dois anos.
●Tubos dos travões: Substitua de
quatro em quatro anos. Um nível insuficiente de líquido dos
travões poderá permitir a entrada de
ar no sistema de travagem, podendo
torná-lo ineficaz.
Antes de conduzir, verifique se o líqui-
do dos travões se encontra acima da
marca do nível mínimo e reabasteça
se necessário. Um nível reduzido de
líquido dos travões poderá indicar que
as pastilhas do travão estão gastas
e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões
esteja baixo, não se esqueça de veri-
ficar se as pastilhas do travão estão
gastas e se existem fugas no sistema
de travagem.
Cumpra as seguintes precauções:
●Ao verificar o nível de líquido, cer-
tifique-se de que o topo do reser-
vatório de líquido dos travões es-
tá equilibrado.
●Utilize apenas líquido dos travões
da qualidade recomendada, caso
contrário, os vedantes em borra-
cha poderão deteriorar-se, provo-
cando fugas e uma má travagem.
