2012 Seat Altea Manuale del proprietario (in Italian)

279
Per fare da sé
NumeroUtilizzatore elettricoAmpere26Illuminazione sinistra30
27 a)Gestione motore40Gestione motore5028Libero
29a)Alzacristalli (anteriori e posteriori)50Alzacristalli (anteriori)3030Chiave d'accensione50a)
Amperaggio in funzione della motorizzazione 

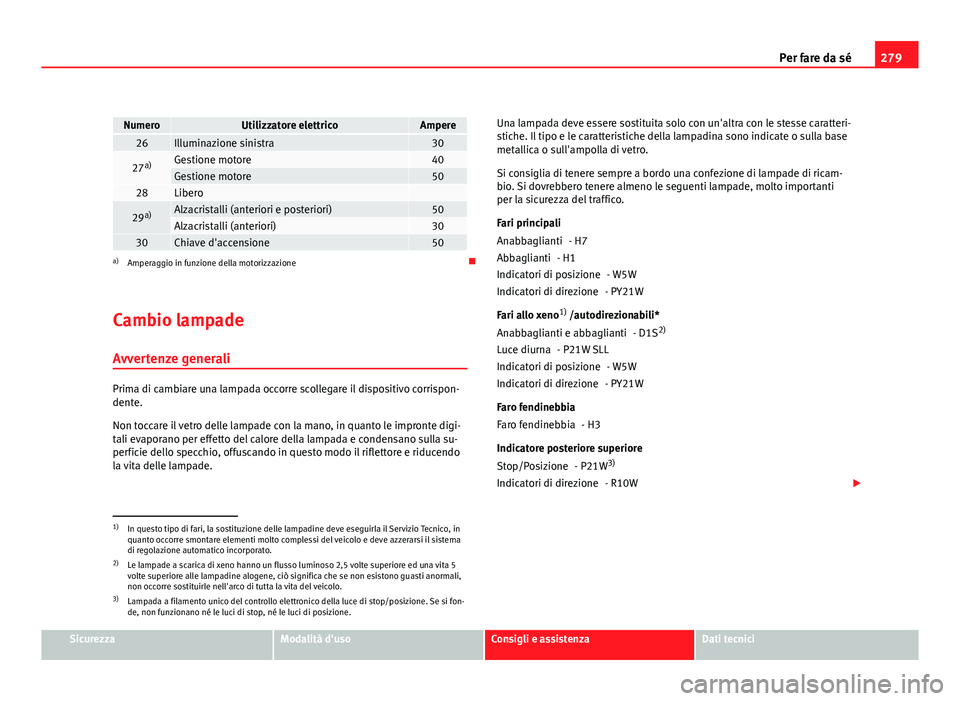

Cambio lampade
Avvertenze generali
Prima di cambiare una lampada occorre scollegare il dispositivo corrispon-
dente.
Non toccare il vetro delle lampade con la mano, in quanto le impronte digi-
tali evaporano per effetto del calore della lampada e condensano sulla su-
perficie dello specchio, offuscando in questo modo il riflettore e riducendo
la vita delle lampade. Una lampada deve essere sostituita solo con un'altra con le stesse caratteri-
stiche. Il tipo e le caratteristiche della lampadina sono indicate o sulla base
metallica o sull'ampolla di vetro.
Si consiglia di tenere sempre a bordo una confezione di lampade di ricam-
bio. Si dovrebbero tenere almeno le seguenti lampade, molto importanti
per la sicurezza del traffico.
Fari principali
- H7
- H1 - W5W
- PY21W
Fari allo xeno 1)
/autodirezionabili*
- D1S2)
- P21W SLL - W5W
- PY21W
Faro fendinebbia - H3
Indicatore posteriore superiore - P21W3)
- R10W 
Anabbaglianti
Abbaglianti
Indicatori di posizione
Indicatori di direzione
Anabbaglianti e abbaglianti
Luce diurna
Indicatori di posizione
Indicatori di direzione
Faro fendinebbia
Stop/Posizione
Indicatori di direzione
1)
In questo tipo di fari, la sostituzione delle lampadine deve eseguirla il Servizio Tecnico, in
quanto occorre smontare elementi molto complessi del veicolo e deve azzerarsi il sistema
di regolazione automatico incorporato.
2) Le lampade a scarica di xeno hanno un flusso luminoso 2,5 volte superiore ed una vita 5
volte superiore alle lampadine alogene, ciò significa che se non esistono guasti anormali,
non occorre sostituirle nell'arco di tutta la vita del veicolo.
3) Lampada a filamento unico del controllo elettronico della luce di stop/posizione. Se si fon-
de, non funzionano né le luci di stop, né le luci di posizione.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

280Per fare da sé
Indicatore posteriore inferiore - P21W
- P21W
Indicatori di direzioni laterali - W5W
Luce targa - C5W
Avvertenza
● A seconda delle condizioni meteorologiche (freddo intenso o umidità), i
fari anteriori, i fendinebbia, i fari posteriori e gli indicatori di direzione po-
trebbero temporaneamente appannarsi. Si tratta di un fenomeno che non
pregiudica la durata dei dispositivi di illuminazione della vettura. Accenden-
do le luci, la zona dalla quale si proietta il fascio di luce si disappanna in
breve tempo. Tuttavia, può succedere che all'interno del veicolo i bordi sia-
no ancora appannati.
● Controllare regolarmente il funzionamento di tutti i dispositivi di illumi-
nazione della vettura, soprattutto di quelli di illuminazione esterna. Ciò è
importante non solo per propria sicurezza ma anche per quella degli altri
utenti della strada.
● A causa della difficoltà d'accesso di alcune lampadine, la sostituzione
dovrebbe essere fatta in un Servizio Tecnico. Tuttavia, in seguito viene de-
scritto come procedere per effettuare questo cambio, escludendo i fari fen-
dinebbia* e le lampade interne. 
Fendinebbia
Retromarcia
Indicatori di direzioni laterali
Luce targa

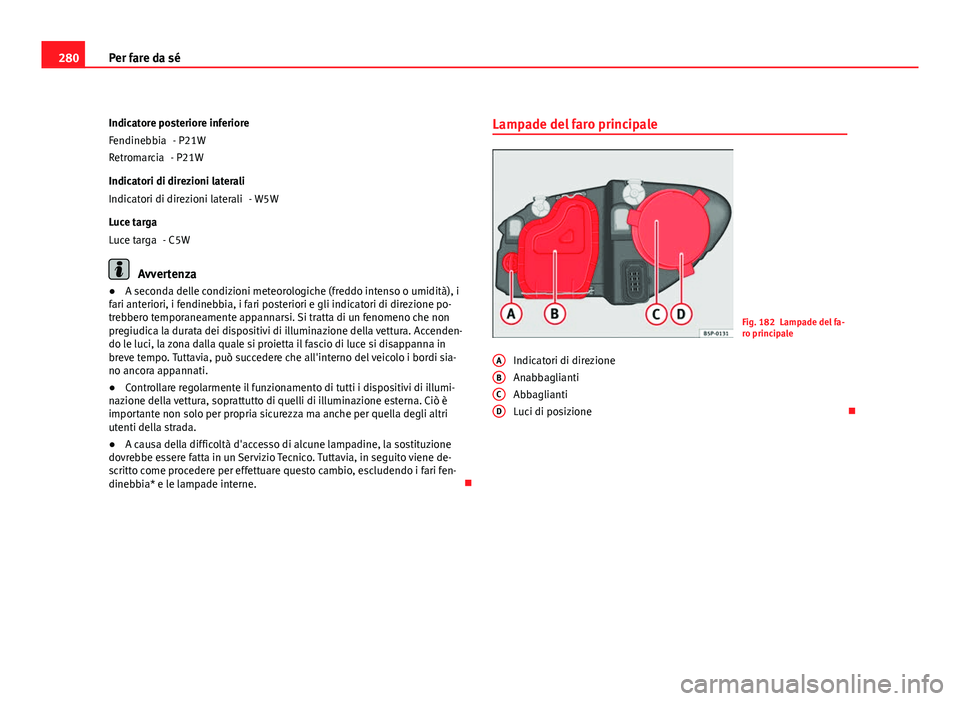

Lampade del faro principale
Fig. 182 Lampade del fa-
ro principale
Indicatori di direzione
Anabbaglianti
Abbaglianti
Luci di posizione 
A
BCD

281
Per fare da sé

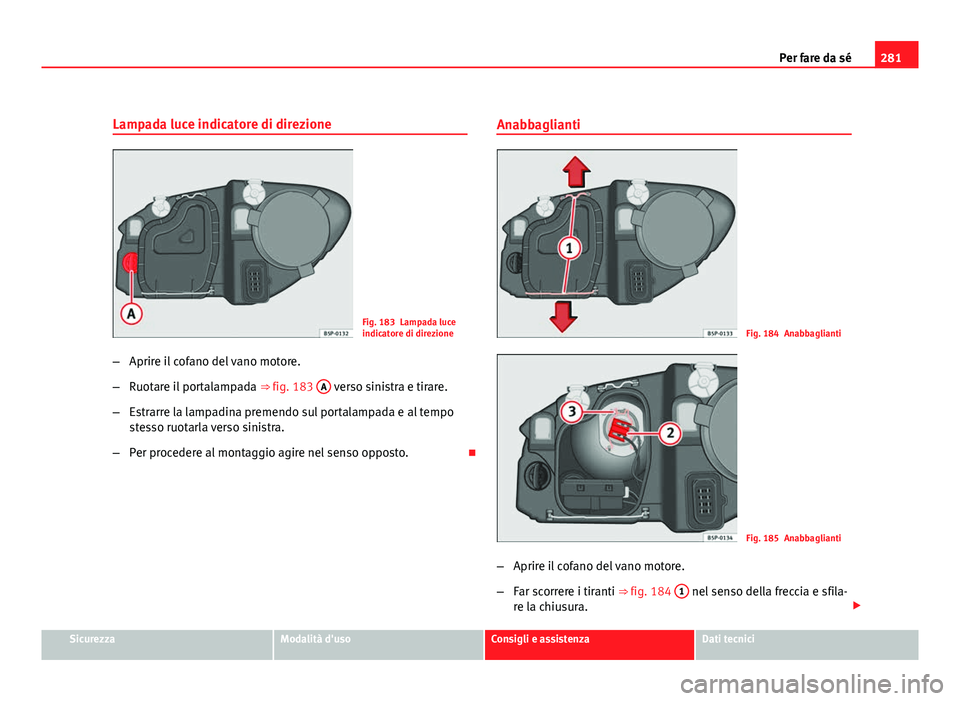

Lampada luce indicatore di direzione
Fig. 183 Lampada luce
indicatore di direzione
– Aprire il cofano del vano motore.
– Ruotare il portalampada ⇒ fig. 183 A
verso sinistra e tirare.
– Estrarre la lampadina premendo sul portalampada e al tempo
stesso ruotarla verso sinistra.
– Per procedere al montaggio agire nel senso opposto. Anabbaglianti
Fig. 184 Anabbaglianti
Fig. 185 Anabbaglianti
– Aprire il cofano del vano motore.
– Far scorrere i tiranti ⇒ fig. 184 1
nel senso della freccia e sfila-
re la chiusura. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

282Per fare da sé
–Estrarre il connettore ⇒ fig. 185 2
della lampada.
– Sganciare la molla di ritegno ⇒ fig. 185 3
premendo verso l'in-
terno e a destra.
– Estrarre la lampada e collocare la nuova in modo che il saliente
di fissaggio del piattino, rimanga nello sgancio del riflettore. 

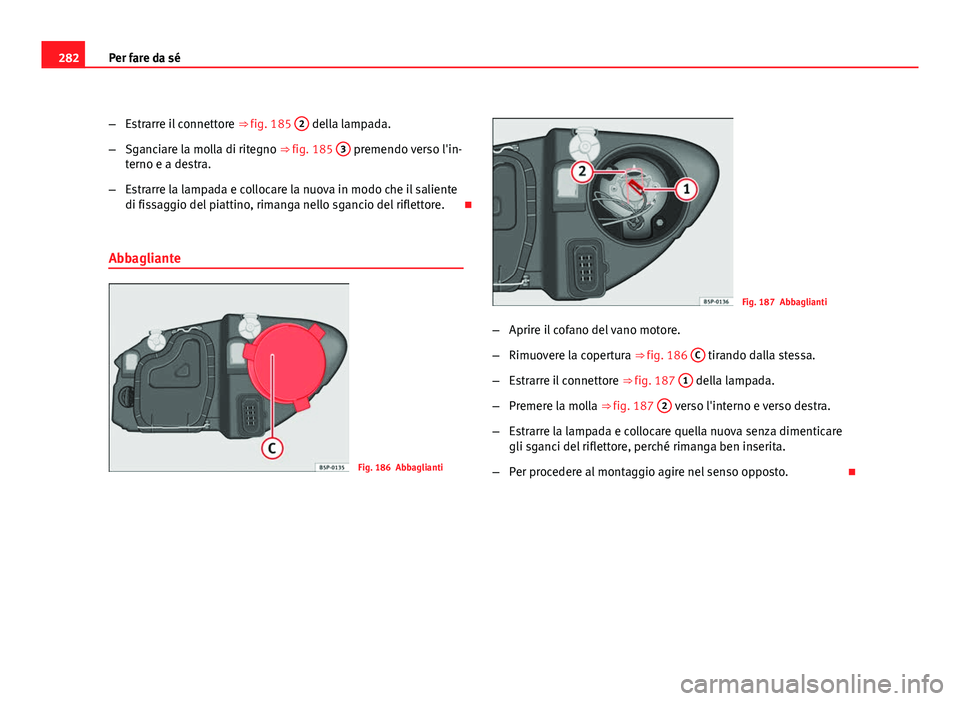

Abbagliante
Fig. 186 Abbaglianti
Fig. 187 Abbaglianti
– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 186 C
tirando dalla stessa.
– Estrarre il connettore ⇒ fig. 187 1
della lampada.
– Premere la molla ⇒ fig. 187 2
verso l'interno e verso destra.
– Estrarre la lampada e collocare quella nuova senza dimenticare
gli sganci del riflettore, perché rimanga ben inserita.
– Per procedere al montaggio agire nel senso opposto. 

283
Per fare da sé

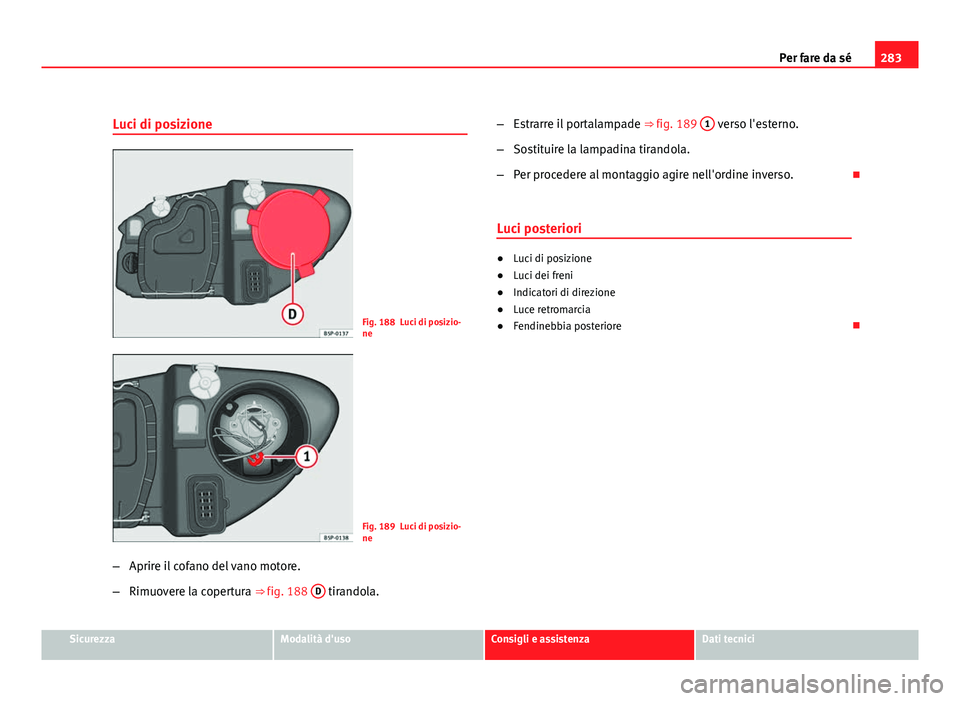

Luci di posizione
Fig. 188 Luci di posizio-
ne
Fig. 189 Luci di posizio-
ne
– Aprire il cofano del vano motore.
– Rimuovere la copertura ⇒ fig. 188 D
tirandola.–
Estrarre il portalampade ⇒ fig. 189 1
verso l'esterno.
– Sostituire la lampadina tirandola.
– Per procedere al montaggio agire nell'ordine inverso. 
Luci posteriori
● Luci di posizione
● Luci dei freni
● Indicatori di direzione
● Luce retromarcia
● Fendinebbia posteriore 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

284Per fare da sé

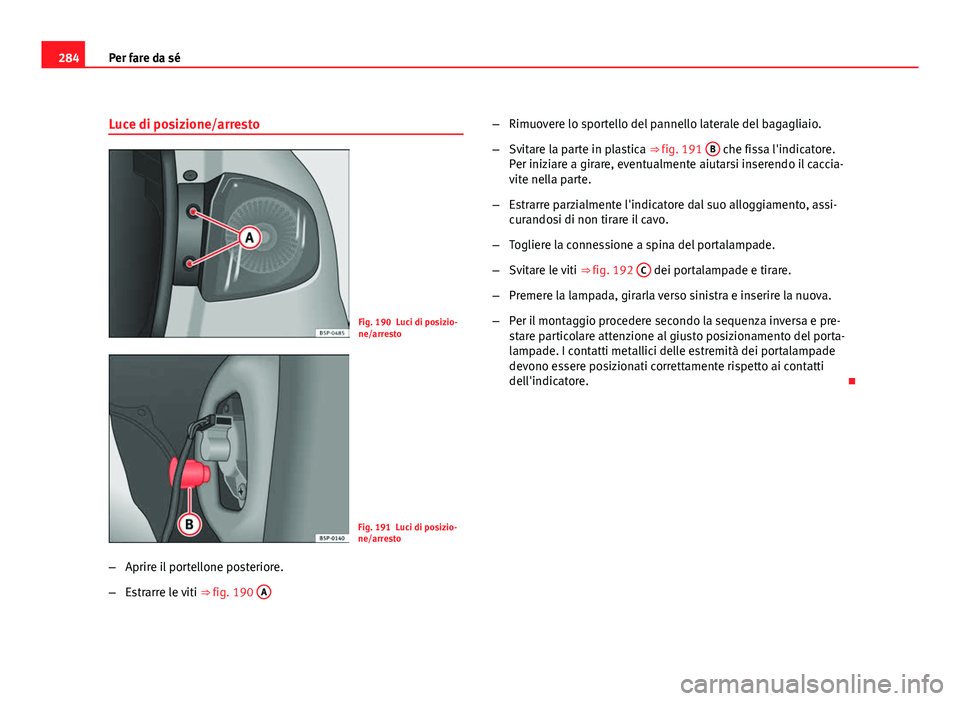

Luce di posizione/arresto
Fig. 190 Luci di posizio-
ne/arresto
Fig. 191 Luci di posizio-
ne/arresto
– Aprire il portellone posteriore.
– Estrarre le viti ⇒ fig. 190 A
–
Rimuovere lo sportello del pannello laterale del bagagliaio.
– Svitare la parte in plastica ⇒ fig. 191 B
che fissa l'indicatore.
Per iniziare a girare, eventualmente aiutarsi inserendo il caccia-
vite nella parte.
– Estrarre parzialmente l'indicatore dal suo alloggiamento, assi-
curandosi di non tirare il cavo.
– Togliere la connessione a spina del portalampade.
– Svitare le viti ⇒ fig. 192 C
dei portalampade e tirare.
– Premere la lampada, girarla verso sinistra e inserire la nuova.
– Per il montaggio procedere secondo la sequenza inversa e pre-
stare particolare attenzione al giusto posizionamento del porta-
lampade. I contatti metallici delle estremità dei portalampade
devono essere posizionati correttamente rispetto ai contatti
dell'indicatore. 

285
Per fare da sé

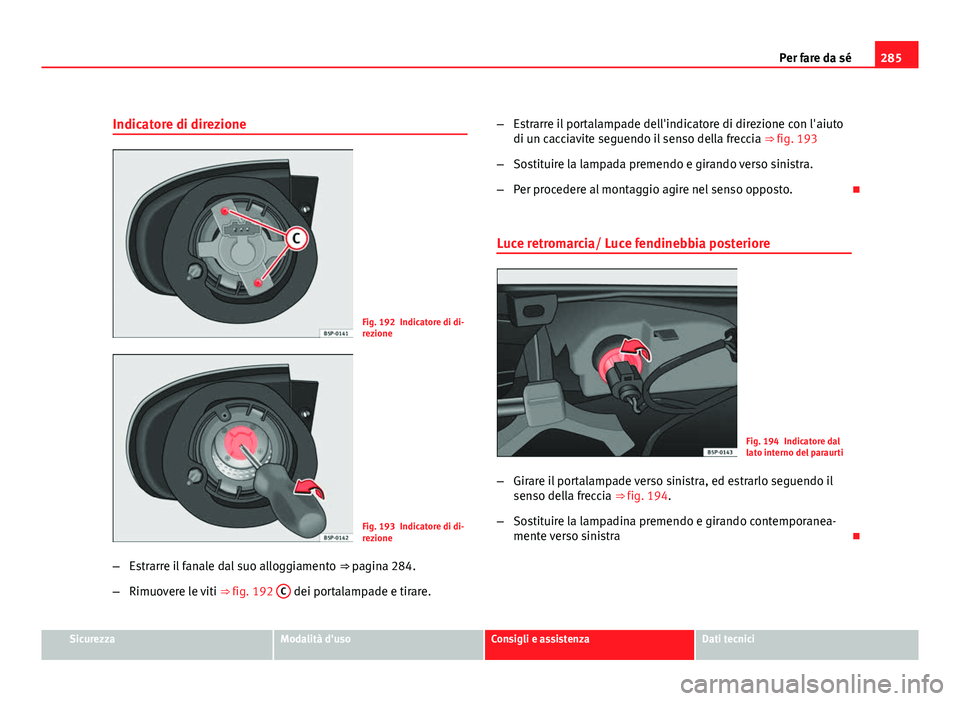

Indicatore di direzione
Fig. 192 Indicatore di di-
rezione
Fig. 193 Indicatore di di-
rezione
– Estrarre il fanale dal suo alloggiamento ⇒ pagina 284.
– Rimuovere le viti ⇒ fig. 192 C
dei portalampade e tirare. –
Estrarre il portalampade dell'indicatore di direzione con l'aiuto
di un cacciavite seguendo il senso della freccia ⇒ fig. 193
– Sostituire la lampada premendo e girando verso sinistra.
– Per procedere al montaggio agire nel senso opposto. 
Luce retromarcia/ Luce fendinebbia posteriore
Fig. 194 Indicatore dal
lato interno del paraurti
– Girare il portalampade verso sinistra, ed estrarlo seguendo il
senso della freccia ⇒ fig. 194.
– Sostituire la lampadina premendo e girando contemporanea-
mente verso sinistra 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

286Per fare da sé

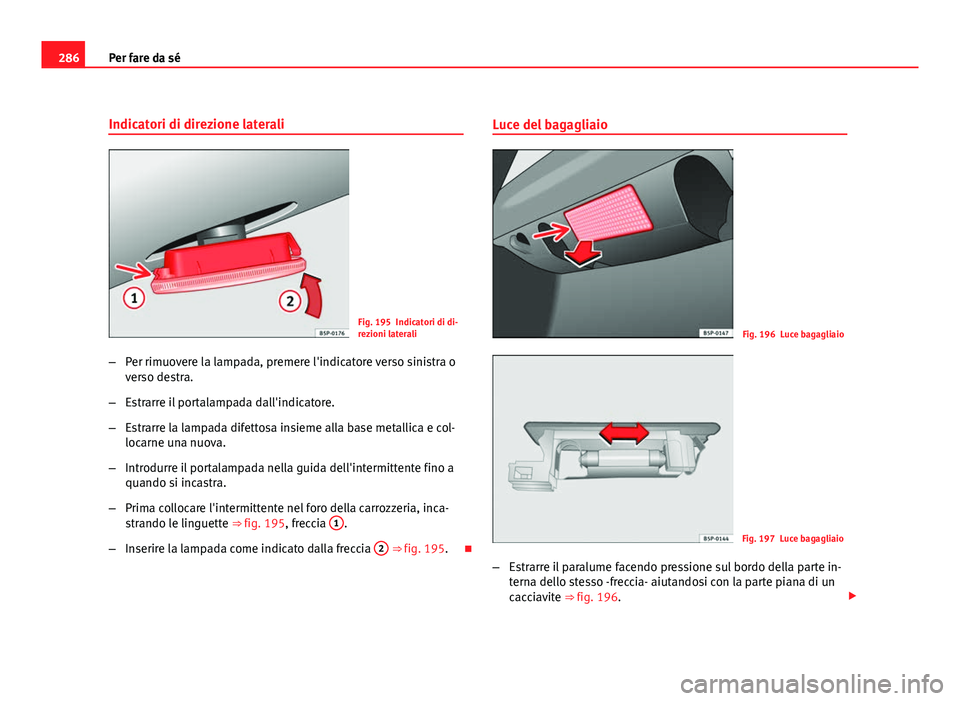

Indicatori di direzione laterali
Fig. 195 Indicatori di di-
rezioni laterali
– Per rimuovere la lampada, premere l'indicatore verso sinistra o
verso destra.
– Estrarre il portalampada dall'indicatore.
– Estrarre la lampada difettosa insieme alla base metallica e col-
locarne una nuova.
– Introdurre il portalampada nella guida dell'intermittente fino a
quando si incastra.
– Prima collocare l'intermittente nel foro della carrozzeria, inca-
strando le linguette ⇒ fig. 195, freccia 1
.
– Inserire la lampada come indicato dalla freccia 2
⇒ fig. 195.Luce del bagagliaio
Fig. 196 Luce bagagliaio
Fig. 197 Luce bagagliaio
– Estrarre il paralume facendo pressione sul bordo della parte in-
terna dello stesso -freccia- aiutandosi con la parte piana di un
cacciavite ⇒ fig. 196. 
