2012 Seat Altea Manuale del proprietario (in Italian)

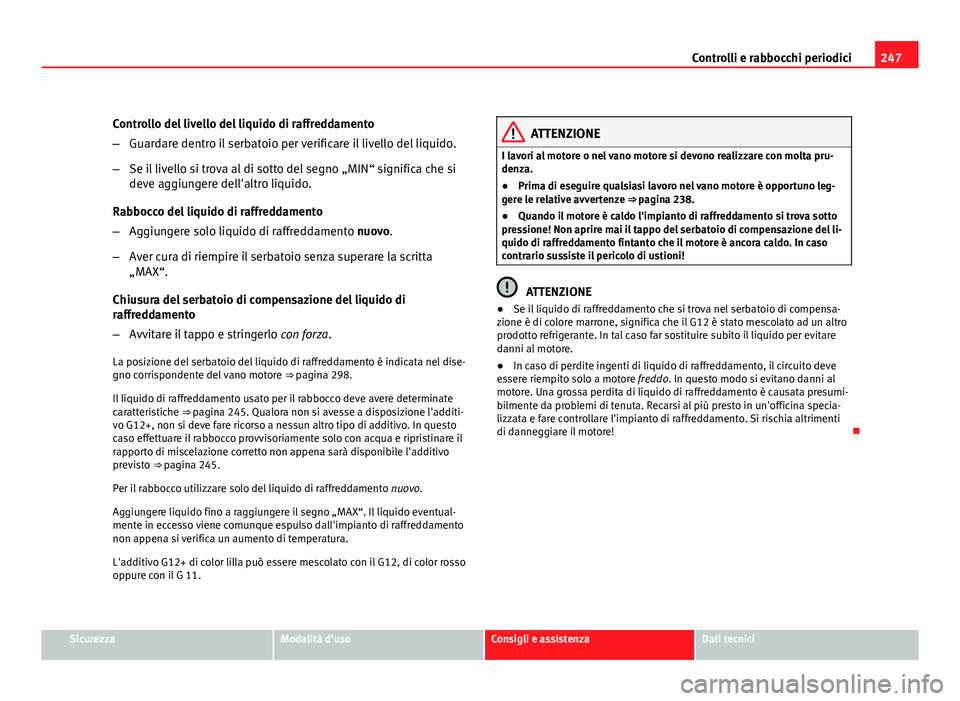

247
Controlli e rabbocchi periodici
Controllo del livello del liquido di raffreddamento
– Guardare dentro il serbatoio per verificare il livello del liquido.
– Se il livello si trova al di sotto del segno „MIN“ significa che si
deve aggiungere dell'altro liquido.
Rabbocco del liquido di raffreddamento
– Aggiungere solo liquido di raffreddamento nuovo.
– Aver cura di riempire il serbatoio senza superare la scritta
„MAX“.
Chiusura del serbatoio di compensazione del liquido di
raffreddamento
– Avvitare il tappo e stringerlo con forza.
La posizione del serbatoio del liquido di raffreddamento è indicata nel dise-
gno corrispondente del vano motore ⇒ pagina 298.
Il liquido di raffreddamento usato per il rabbocco deve avere determinate
caratteristiche ⇒  pagina 245. Qualora non si avesse a disposizione l'additi-
vo G12+, non si deve fare ricorso a nessun altro tipo di additivo. In questo
caso effettuare il rabbocco provvisoriamente solo con acqua e ripristinare il
rapporto di miscelazione corretto non appena sarà disponibile l'additivo
previsto ⇒  pagina 245.
Per il rabbocco utilizzare solo del liquido di raffreddamento nuovo.
Aggiungere liquido fino a raggiungere il segno „MAX“. Il liquido eventual-
mente in eccesso viene comunque espulso dall'impianto di raffreddamento
non appena si verifica un aumento di temperatura.
L'additivo G12+ di color lilla può essere mescolato con il G12, di color rosso
oppure con il G 11.
ATTENZIONE
I lavori al motore o nel vano motore si devono realizzare con molta pru-
denza.
● Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leg-
gere le relative avvertenze ⇒ pagina 238.
● Quando il motore è caldo l'impianto di raffreddamento si trova sotto
pressione! Non aprire mai il tappo del serbatoio di compensazione del li-
quido di raffreddamento fintanto che il motore è ancora caldo. In caso
contrario sussiste il pericolo di ustioni!
ATTENZIONE
● Se il liquido di raffreddamento che si trova nel serbatoio di compensa-
zione è di colore marrone, significa che il G12 è stato mescolato ad un altro
prodotto refrigerante. In tal caso far sostituire subito il liquido per evitare
danni al motore.
● In caso di perdite ingenti di liquido di raffreddamento, il circuito deve
essere riempito solo a motore freddo. In questo modo si evitano danni al
motore. Una grossa perdita di liquido di raffreddamento è causata presumi-
bilmente da problemi di tenuta. Recarsi al più presto in un'officina specia-
lizzata e fare controllare l'impianto di raffreddamento. Si rischia altrimenti
di danneggiare il motore! 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

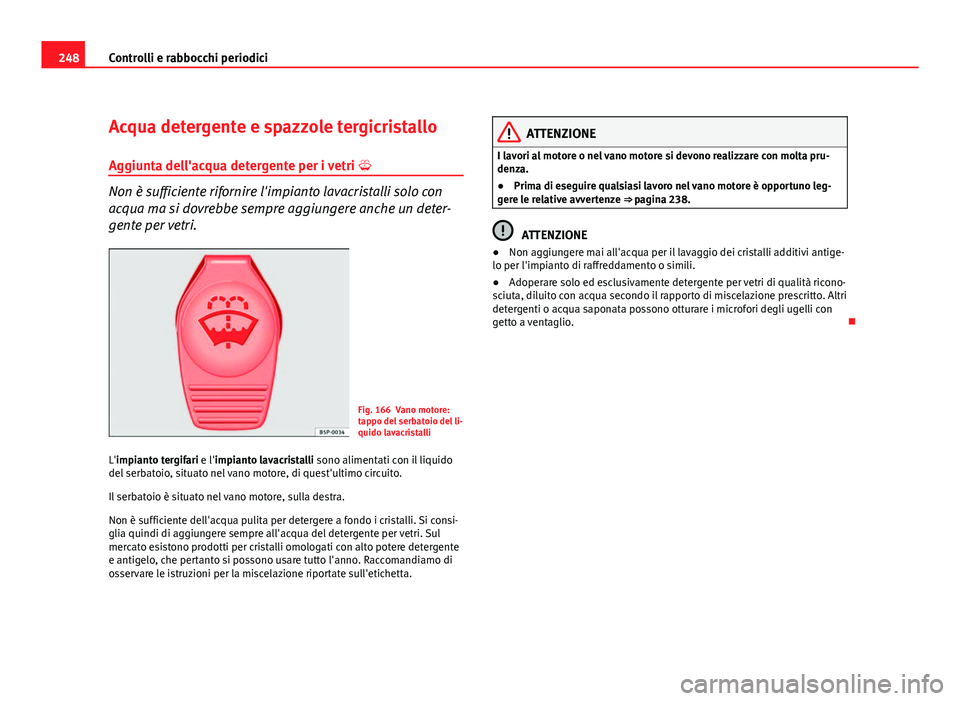

248Controlli e rabbocchi periodici
Acqua detergente e spazzole tergicristallo
Aggiunta dell'acqua detergente per i vetri 
Non è sufficiente rifornire l'impianto lavacristalli solo con
acqua ma si dovrebbe sempre aggiungere anche un deter-
gente per vetri.
Fig. 166 Vano motore:
tappo del serbatoio del li-
quido lavacristalli
L'impianto tergifari e l'impianto lavacristalli sono alimentati con il liquido
del serbatoio, situato nel vano motore, di quest'ultimo circuito.
Il serbatoio è situato nel vano motore, sulla destra.
Non è sufficiente dell'acqua pulita per detergere a fondo i cristalli. Si consi-
glia quindi di aggiungere sempre all'acqua del detergente per vetri. Sul
mercato esistono prodotti per cristalli omologati con alto potere detergente
e antigelo, che pertanto si possono usare tutto l'anno. Raccomandiamo di
osservare le istruzioni per la miscelazione riportate sull'etichetta.
ATTENZIONE
I lavori al motore o nel vano motore si devono realizzare con molta pru-
denza.
● Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leg-
gere le relative avvertenze ⇒ pagina 238.
ATTENZIONE
● Non aggiungere mai all'acqua per il lavaggio dei cristalli additivi antige-
lo per l'impianto di raffreddamento o simili.
● Adoperare solo ed esclusivamente detergente per vetri di qualità ricono-
sciuta, diluito con acqua secondo il rapporto di miscelazione prescritto. Altri
detergenti o acqua saponata possono otturare i microfori degli ugelli con
getto a ventaglio. 

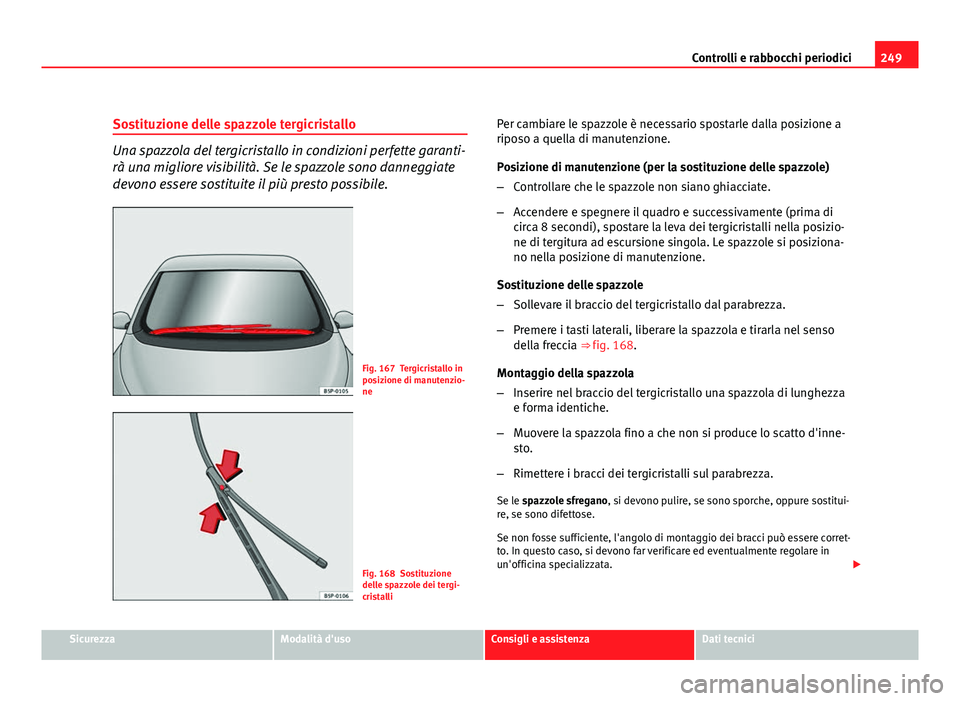

249
Controlli e rabbocchi periodici
Sostituzione delle spazzole tergicristallo
Una spazzola del tergicristallo in condizioni perfette garanti-
rà una migliore visibilità. Se le spazzole sono danneggiate
devono essere sostituite il più presto possibile.
Fig. 167 Tergicristallo in
posizione di manutenzio-
ne
Fig. 168 Sostituzione
delle spazzole dei tergi-
cristalli Per cambiare le spazzole è necessario spostarle dalla posizione a
riposo a quella di manutenzione.
Posizione di manutenzione (per la sostituzione delle spazzole)
–
Controllare che le spazzole non siano ghiacciate.
– Accendere e spegnere il quadro e successivamente (prima di
circa 8 secondi), spostare la leva dei tergicristalli nella posizio-
ne di tergitura ad escursione singola. Le spazzole si posiziona-
no nella posizione di manutenzione.
Sostituzione delle spazzole
– Sollevare il braccio del tergicristallo dal parabrezza.
– Premere i tasti laterali, liberare la spazzola e tirarla nel senso
della freccia ⇒ fig. 168.
Montaggio della spazzola
– Inserire nel braccio del tergicristallo una spazzola di lunghezza
e forma identiche.
– Muovere la spazzola fino a che non si produce lo scatto d'inne-
sto.
– Rimettere i bracci dei tergicristalli sul parabrezza.
Se le spazzole sfregano, si devono pulire, se sono sporche, oppure sostitui-
re, se sono difettose.
Se non fosse sufficiente, l'angolo di montaggio dei bracci può essere corret-
to. In questo caso, si devono far verificare ed eventualmente regolare in
un'officina specializzata. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

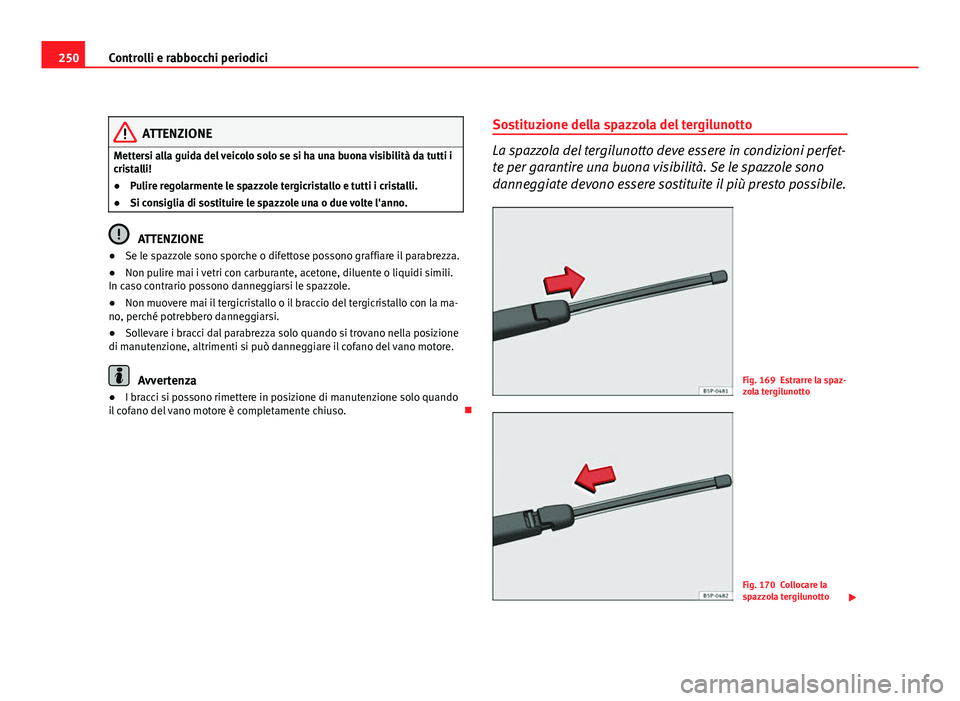

250Controlli e rabbocchi periodici
ATTENZIONE
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!
● Pulire regolarmente le spazzole tergicristallo e tutti i cristalli.
● Si consiglia di sostituire le spazzole una o due volte l'anno.
ATTENZIONE
● Se le spazzole sono sporche o difettose possono graffiare il parabrezza.
● Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili.
In caso contrario possono danneggiarsi le spazzole.
● Non muovere mai il tergicristallo o il braccio del tergicristallo con la ma-
no, perché potrebbero danneggiarsi.
● Sollevare i bracci dal parabrezza solo quando si trovano nella posizione
di manutenzione, altrimenti si può danneggiare il cofano del vano motore.
Avvertenza
● I bracci si possono rimettere in posizione di manutenzione solo quando
il cofano del vano motore è completamente chiuso. Sostituzione della spazzola del tergilunotto
La spazzola del tergilunotto deve essere in condizioni perfet-
te per garantire una buona visibilità. Se le spazzole sono
danneggiate devono essere sostituite il più presto possibile.
Fig. 169 Estrarre la spaz-
zola tergilunotto
Fig. 170 Collocare la
spazzola tergilunotto


251
Controlli e rabbocchi periodici
Smontaggio della spazzola
– Sollevare il braccio del tergilunotto dal lunotto ⇒ fig. 169
– Scorrere l'adattatore della spazzola nella direzione della freccia
e rimuovere la spazzola ⇒ fig. 169.
Montaggio della spazzola
– Tenere la parte superiore del braccio ben ferma con una mano.
– Posizionare la spazzola come indicato nella figura ⇒ fig. 170 e
scorrere l'adattatore fino a quando non si incastra.
Controllare periodicamente lo stato della spazzola e, se necessario, sosti-
tuirla.
Quando la spazzola sfrega, si deve pulire, se è sporca, oppure sostituire, se
è difettosa.
Se queste operazioni non dessero il risultato sperato, rivolgersi a un'officina
specializzata.
ATTENZIONE
Mettersi alla guida del veicolo solo se si ha una buona visibilità da tutti i
cristalli!
● Pulire regolarmente le spazzole del tergilunotto e tutti i cristalli.
● Si consiglia di sostituire le spazzole una o due volte l'anno.
ATTENZIONE
● Spazzole sporche o danneggiate possono graffiare il lunotto.
● Non pulire mai i vetri con carburante, acetone, diluente o liquidi simili,
per evitare il danneggiamento delle spazzole.
● Non muovere mai il tergilunotto con la mano. Potrebbe danneggiarsi. Liquido dei freni
Controllo del livello liquido dei freni
Il liquido dei freni viene controllato nell'ambito dei regolari
interventi di manutenzione.
Fig. 171 Vano motore:
tappo del serbatoio del li-
quido dei freni
– Verificare il livello del liquido dei freni nel serbatoio trasparen-
te. Il livello del liquido deve trovarsi tra le scritte „MIN“ e
„MAX“.
La posizione del serbatoio del liquido dei freni si può vedere nel disegno
corrispondente, nel vano motore ⇒ pagina 298. Il serbatoio del liquido dei
freni si riconosce facilmente dal tappo giallo-nero.
Un calo irrilevante del livello si ha in seguito all'usura delle pastiglie dei fre-
ni ed alla loro conseguente autoregistrazione.
Se il livello del liquido invece scende nel giro di poco tempo in misura rag-
guardevole, o comunque al di sotto del contrassegno „MIN“, ciò potrebbe 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

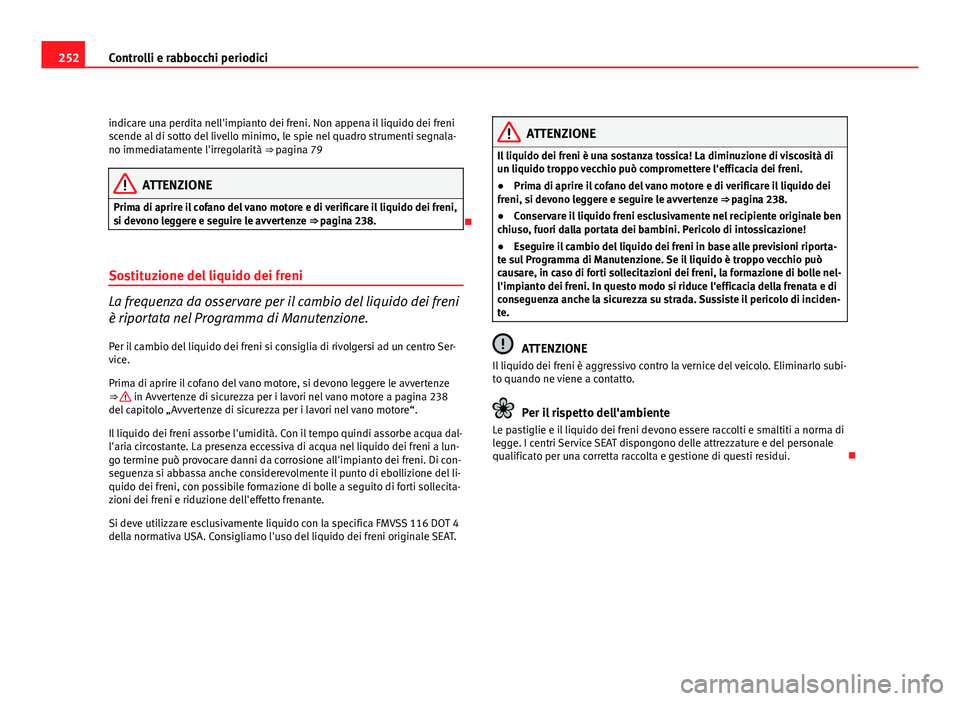

252Controlli e rabbocchi periodici
indicare una perdita nell'impianto dei freni. Non appena il liquido dei freni
scende al di sotto del livello minimo, le spie nel quadro strumenti segnala-
no immediatamente l'irregolarità ⇒  pagina 79
ATTENZIONE
Prima di aprire il cofano del vano motore e di verificare il liquido dei freni,
si devono leggere e seguire le avvertenze ⇒ pagina 238.

Sostituzione del liquido dei freni
La frequenza da osservare per il cambio del liquido dei freni
è riportata nel Programma di Manutenzione.
Per il cambio del liquido dei freni si consiglia di rivolgersi ad un centro Ser-
vice.
Prima di aprire il cofano del vano motore, si devono leggere le avvertenze
⇒ 
in Avvertenze di sicurezza per i lavori nel vano motore a pagina 238
del capitolo „Avvertenze di sicurezza per i lavori nel vano motore“.
Il liquido dei freni assorbe l'umidità. Con il tempo quindi assorbe acqua dal-
l'aria circostante. La presenza eccessiva di acqua nel liquido dei freni a lun-
go termine può provocare danni da corrosione all'impianto dei freni. Di con-
seguenza si abbassa anche considerevolmente il punto di ebollizione del li-
quido dei freni, con possibile formazione di bolle a seguito di forti sollecita-
zioni dei freni e riduzione dell'effetto frenante.
Si deve utilizzare esclusivamente liquido con la specifica FMVSS 116 DOT 4
della normativa USA. Consigliamo l'uso del liquido dei freni originale SEAT.
ATTENZIONE
Il liquido dei freni è una sostanza tossica! La diminuzione di viscosità di
un liquido troppo vecchio può compromettere l'efficacia dei freni.
● Prima di aprire il cofano del vano motore e di verificare il liquido dei
freni, si devono leggere e seguire le avvertenze ⇒ pagina 238.
● Conservare il liquido freni esclusivamente nel recipiente originale ben
chiuso, fuori dalla portata dei bambini. Pericolo di intossicazione!
● Eseguire il cambio del liquido dei freni in base alle previsioni riporta-
te sul Programma di Manutenzione. Se il liquido è troppo vecchio può
causare, in caso di forti sollecitazioni dei freni, la formazione di bolle nel-
l'impianto dei freni. In questo modo si riduce l'efficacia della frenata e di
conseguenza anche la sicurezza su strada. Sussiste il pericolo di inciden-
te.
ATTENZIONE
Il liquido dei freni è aggressivo contro la vernice del veicolo. Eliminarlo subi-
to quando ne viene a contatto.
Per il rispetto dell'ambiente
Le pastiglie e il liquido dei freni devono essere raccolti e smaltiti a norma di
legge. I centri Service SEAT dispongono delle attrezzature e del personale
qualificato per una corretta raccolta e gestione di questi residui. 

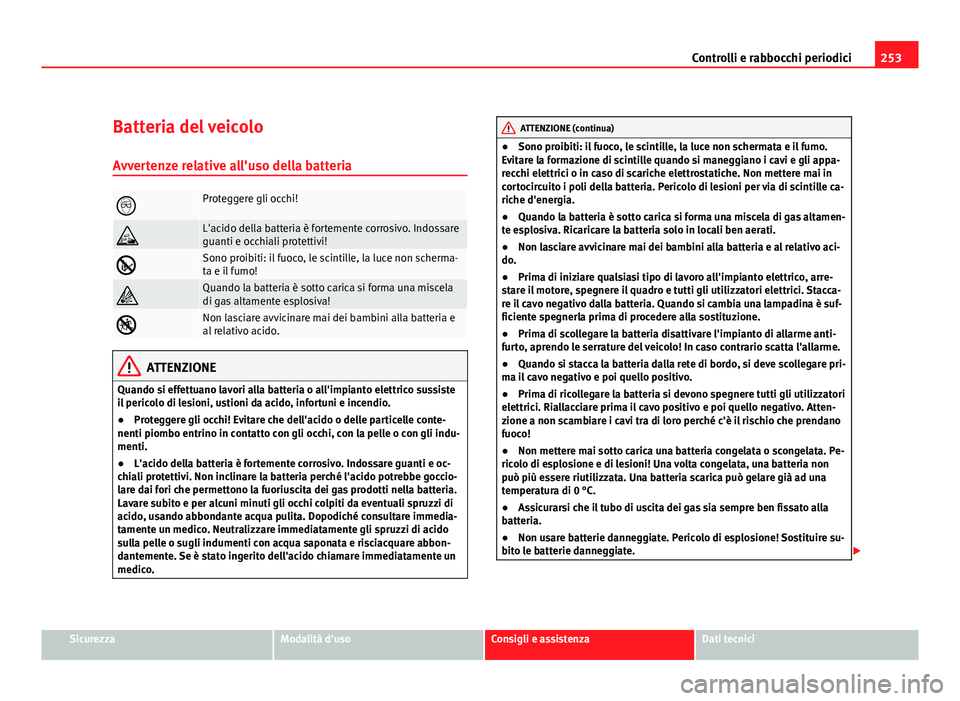

253
Controlli e rabbocchi periodici
Batteria del veicolo
Avvertenze relative all'uso della batteria
Proteggere gli occhi!
L'acido della batteria è fortemente corrosivo. Indossare
guanti e occhiali protettivi!
Sono proibiti: il fuoco, le scintille, la luce non scherma-
ta e il fumo!
Quando la batteria è sotto carica si forma una miscela
di gas altamente esplosiva!
Non lasciare avvicinare mai dei bambini alla batteria e
al relativo acido.
ATTENZIONE
Quando si effettuano lavori alla batteria o all'impianto elettrico sussiste
il pericolo di lesioni, ustioni da acido, infortuni e incendio.
● Proteggere gli occhi! Evitare che dell'acido o delle particelle conte-
nenti piombo entrino in contatto con gli occhi, con la pelle o con gli indu-
menti.
● L'acido della batteria è fortemente corrosivo. Indossare guanti e oc-
chiali protettivi. Non inclinare la batteria perché l'acido potrebbe goccio-
lare dai fori che permettono la fuoriuscita dei gas prodotti nella batteria.
Lavare subito e per alcuni minuti gli occhi colpiti da eventuali spruzzi di
acido, usando abbondante acqua pulita. Dopodiché consultare immedia-
tamente un medico. Neutralizzare immediatamente gli spruzzi di acido
sulla pelle o sugli indumenti con acqua saponata e risciacquare abbon-
dantemente. Se è stato ingerito dell'acido chiamare immediatamente un
medico.
ATTENZIONE (continua)
● Sono proibiti: il fuoco, le scintille, la luce non schermata e il fumo.
Evitare la formazione di scintille quando si maneggiano i cavi e gli appa-
recchi elettrici o in caso di scariche elettrostatiche. Non mettere mai in
cortocircuito i poli della batteria. Pericolo di lesioni per via di scintille ca-
riche d'energia.
● Quando la batteria è sotto carica si forma una miscela di gas altamen-
te esplosiva. Ricaricare la batteria solo in locali ben aerati.
● Non lasciare avvicinare mai dei bambini alla batteria e al relativo aci-
do.
● Prima di iniziare qualsiasi tipo di lavoro all'impianto elettrico, arre-
stare il motore, spegnere il quadro e tutti gli utilizzatori elettrici. Stacca-
re il cavo negativo dalla batteria. Quando si cambia una lampadina è suf-
ficiente spegnerla prima di procedere alla sostituzione.
● Prima di scollegare la batteria disattivare l'impianto di allarme anti-
furto, aprendo le serrature del veicolo! In caso contrario scatta l'allarme.
● Quando si stacca la batteria dalla rete di bordo, si deve scollegare pri-
ma il cavo negativo e poi quello positivo.
● Prima di ricollegare la batteria si devono spegnere tutti gli utilizzatori
elettrici. Riallacciare prima il cavo positivo e poi quello negativo. Atten-
zione a non scambiare i cavi tra di loro perché c'è il rischio che prendano
fuoco!
● Non mettere mai sotto carica una batteria congelata o scongelata. Pe-
ricolo di esplosione e di lesioni! Una volta congelata, una batteria non
può più essere riutilizzata. Una batteria scarica può gelare già ad una
temperatura di 0 °C.
● Assicurarsi che il tubo di uscita dei gas sia sempre ben fissato alla
batteria.
● Non usare batterie danneggiate. Pericolo di esplosione! Sostituire su-
bito le batterie danneggiate. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

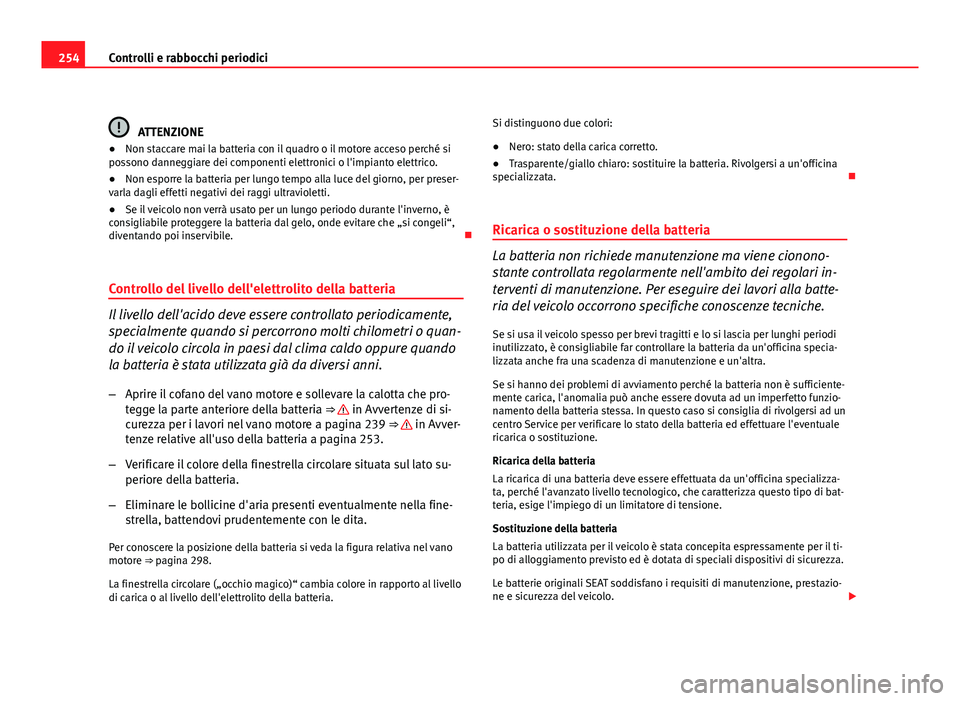

254Controlli e rabbocchi periodici
ATTENZIONE
● Non staccare mai la batteria con il quadro o il motore acceso perché si
possono danneggiare dei componenti elettronici o l'impianto elettrico.
● Non esporre la batteria per lungo tempo alla luce del giorno, per preser-
varla dagli effetti negativi dei raggi ultravioletti.
● Se il veicolo non verrà usato per un lungo periodo durante l'inverno, è
consigliabile proteggere la batteria dal gelo, onde evitare che „si congeli“,
diventando poi inservibile. 
Controllo del livello dell'elettrolito della batteria
Il livello dell'acido deve essere controllato periodicamente,
specialmente quando si percorrono molti chilometri o quan-
do il veicolo circola in paesi dal clima caldo oppure quando
la batteria è stata utilizzata già da diversi anni.
– Aprire il cofano del vano motore e sollevare la calotta che pro-
tegge la parte anteriore della batteria ⇒ 
in Avvertenze di si-
curezza per i lavori nel vano motore a pagina 239 ⇒  in Avver-
tenze relative all'uso della batteria a pagina 253.
– Verificare il colore della finestrella circolare situata sul lato su-
periore della batteria.
– Eliminare le bollicine d'aria presenti eventualmente nella fine-
strella, battendovi prudentemente con le dita.
Per conoscere la posizione della batteria si veda la figura relativa nel vano
motore ⇒ pagina 298.
La finestrella circolare („occhio magico)“ cambia colore in rapporto al livello
di carica o al livello dell'elettrolito della batteria. Si distinguono due colori:
●
Nero: stato della carica corretto.
● Trasparente/giallo chiaro: sostituire la batteria. Rivolgersi a un'officina
specializzata. 
Ricarica o sostituzione della batteria
La batteria non richiede manutenzione ma viene cionono-
stante controllata regolarmente nell'ambito dei regolari in-
terventi di manutenzione. Per eseguire dei lavori alla batte-
ria del veicolo occorrono specifiche conoscenze tecniche.
Se si usa il veicolo spesso per brevi tragitti e lo si lascia per lunghi periodi
inutilizzato, è consigliabile far controllare la batteria da un'officina specia-
lizzata anche fra una scadenza di manutenzione e un'altra.
Se si hanno dei problemi di avviamento perché la batteria non è sufficiente-
mente carica, l'anomalia può anche essere dovuta ad un imperfetto funzio-
namento della batteria stessa. In questo caso si consiglia di rivolgersi ad un
centro Service per verificare lo stato della batteria ed effettuare l'eventuale
ricarica o sostituzione.
Ricarica della batteria
La ricarica di una batteria deve essere effettuata da un'officina specializza-
ta, perché l'avanzato livello tecnologico, che caratterizza questo tipo di bat-
teria, esige l'impiego di un limitatore di tensione.
Sostituzione della batteria
La batteria utilizzata per il veicolo è stata concepita espressamente per il ti-
po di alloggiamento previsto ed è dotata di speciali dispositivi di sicurezza.
Le batterie originali SEAT soddisfano i requisiti di manutenzione, prestazio-
ne e sicurezza del veicolo. 
