287
Beschreibung der Angaben

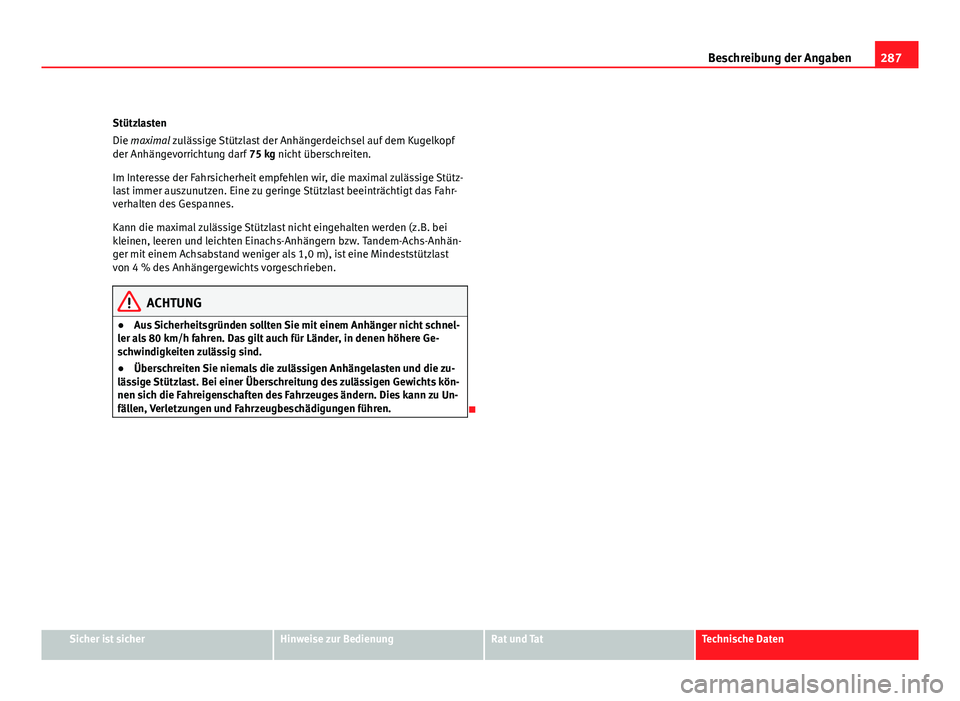

Stützlasten
Die maximal zulässige Stützlast der Anhängerdeichsel auf dem Kugelkopf
der Anhängevorrichtung darf 75 kg nicht überschreiten.
Im Interesse der Fahrsicherheit empfehlen wir, die maximal zulässige Stütz-
last immer auszunutzen. Eine zu geringe Stützlast beeinträchtigt das Fahr-
verhalten des Gespannes.
Kann die maximal zulässige Stützlast nicht eingehalten werden (z.B. bei
kleinen, leeren und leichten Einachs-Anhängern bzw. Tandem-Achs-Anhän-
ger mit einem Achsabstand weniger als 1,0 m), ist eine Mindeststützlast
von 4 % des Anhängergewichts vorgeschrieben.
ACHTUNG
● Aus Sicherheitsgründen sollten Sie mit einem Anhänger nicht schnel-
ler als 80 km/h fahren. Das gilt auch für Länder, in denen höhere Ge-
schwindigkeiten zulässig sind.
● Überschreiten Sie niemals die zulässigen Anhängelasten und die zu-
lässige Stützlast. Bei einer Überschreitung des zulässigen Gewichts kön-
nen sich die Fahreigenschaften des Fahrzeuges ändern. Dies kann zu Un-
fällen, Verletzungen und Fahrzeugbeschädigungen führen.

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

288Technische Daten
Technische Daten

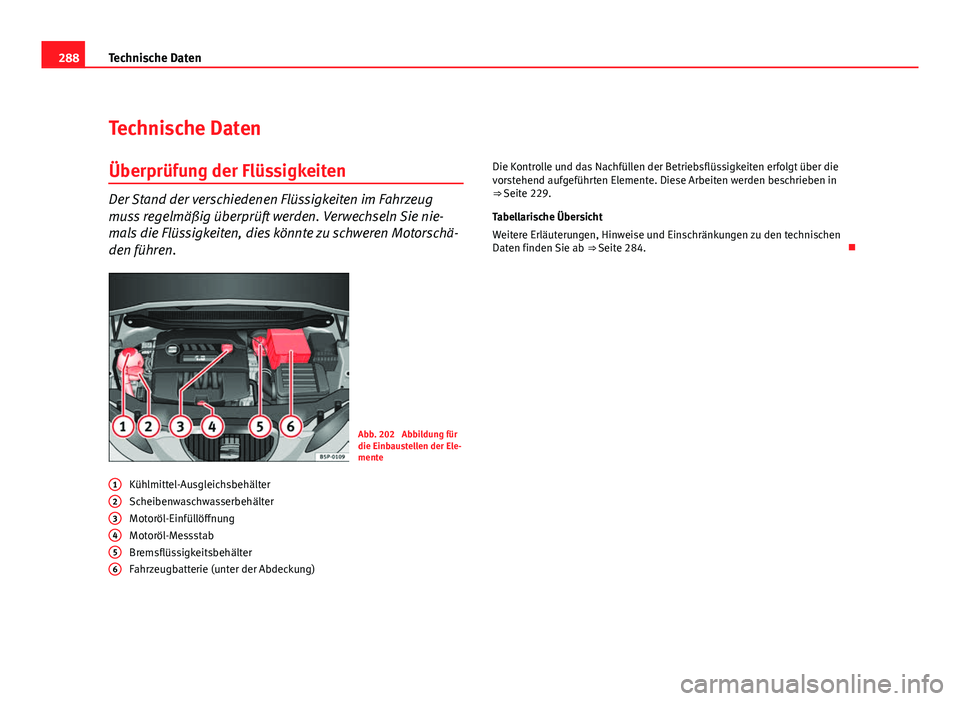

Überprüfung der Flüssigkeiten
Der Stand der verschiedenen Flüssigkeiten im Fahrzeug
muss regelmäßig überprüft werden. Verwechseln Sie nie-
mals die Flüssigkeiten, dies könnte zu schweren Motorschä-
den führen.
Abb. 202 Abbildung für
die Einbaustellen der Ele-
mente
Kühlmittel-Ausgleichsbehälter
Scheibenwaschwasserbehälter
Motoröl-Einfüllöffnung
Motoröl-Messstab
Bremsflüssigkeitsbehälter
Fahrzeugbatterie (unter der Abdeckung)
1
23456
Die Kontrolle und das Nachfüllen der Betriebsflüssigkeiten erfolgt über die
vorstehend aufgeführten Elemente. Diese Arbeiten werden beschrieben in
⇒ Seite 229.
Tabellarische Übersicht
Weitere Erläuterungen, Hinweise und Einschränkungen zu den technischen
Daten finden Sie ab
⇒ Seite 284. 

289
Technische Daten

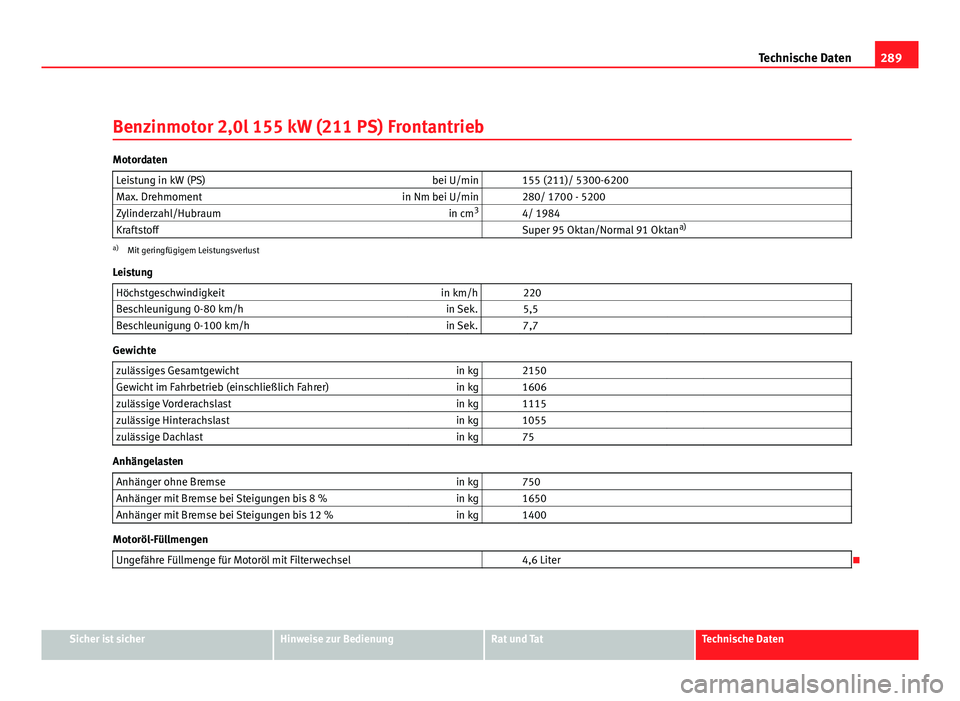

Benzinmotor 2,0l 155 kW (211 PS) Frontantrieb
Motordaten Leistung in kW (PS) bei U/min 155 (211)/ 5300-6200
Max. Drehmoment in Nm bei U/min 280/ 1700 - 5200
Zylinderzahl/Hubraum in cm3
4/ 1984
Kraftstoff Super 95 Oktan/Normal 91 Oktan a)
a)
Mit geringfügigem Leistungsverlust
Leistung Höchstgeschwindigkeit in km/h 220
Beschleunigung 0-80 km/h in Sek. 5,5
Beschleunigung 0-100 km/h in Sek. 7,7
Gewichte
zulässiges Gesamtgewicht in kg 2150
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1606
zulässige Vorderachslast in kg 1115
zulässige Hinterachslast in kg 1055
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 750
Anhänger mit Bremse bei Steigungen bis 8 % in kg 1650
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1400
Motoröl-Füllmengen
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,6 Liter

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

290Technische Daten

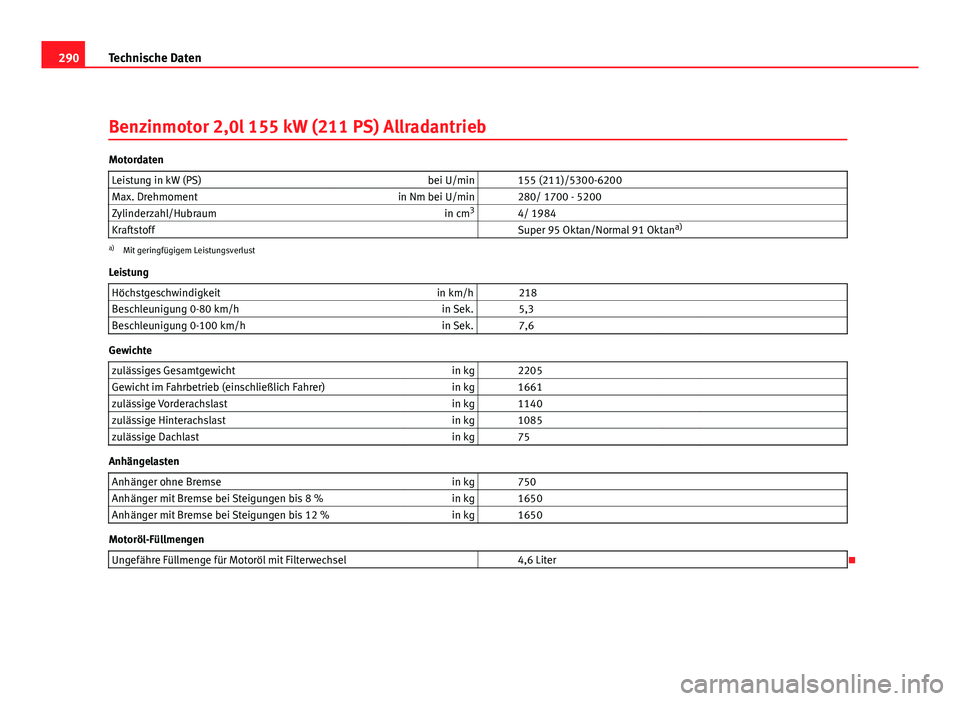

Benzinmotor 2,0l 155 kW (211 PS) Allradantrieb
Motordaten
Leistung in kW (PS) bei U/min 155 (211)/5300-6200
Max. Drehmoment in Nm bei U/min 280/ 1700 - 5200
Zylinderzahl/Hubraum in cm3
4/ 1984
Kraftstoff Super 95 Oktan/Normal 91 Oktan a)
a)
Mit geringfügigem Leistungsverlust
Leistung Höchstgeschwindigkeit in km/h 218
Beschleunigung 0-80 km/h in Sek. 5,3
Beschleunigung 0-100 km/h in Sek. 7,6
Gewichte
zulässiges Gesamtgewicht in kg 2205
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1661
zulässige Vorderachslast in kg 1140
zulässige Hinterachslast in kg 1085
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 750
Anhänger mit Bremse bei Steigungen bis 8 % in kg 1650
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1650
Motoröl-Füllmengen
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,6 Liter


291
Technische Daten
Dieselmotor 1,6l TDI CR 77 kW (105 PS) DPF mit/ohne Start&Stopp
Motordaten Leistung in kW (PS) bei U/min 77 (105)/ 4400
Max. Drehmoment in Nm bei U/min 250/ 1500 - 2500
Zylinderzahl/Hubraum in cm3
4/ 1598
Kraftstoff Mind. 51 CZ
Leistung
Höchstgeschwindigkeit in km/h 177
Beschleunigung 0-80 km/h in Sek. 8,3
Beschleunigung 0-100 km/h in Sek. 12,6
Gewichte
zulässiges Gesamtgewicht in kg 2049
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1505
zulässige Vorderachslast in kg 1045
zulässige Hinterachslast in kg 1035
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 740
Anhänger mit Bremse bei Steigungen bis 8 % in kg 1500
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1400
Motoröl-Füllmengen
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,5 Liter

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

292Technische Daten

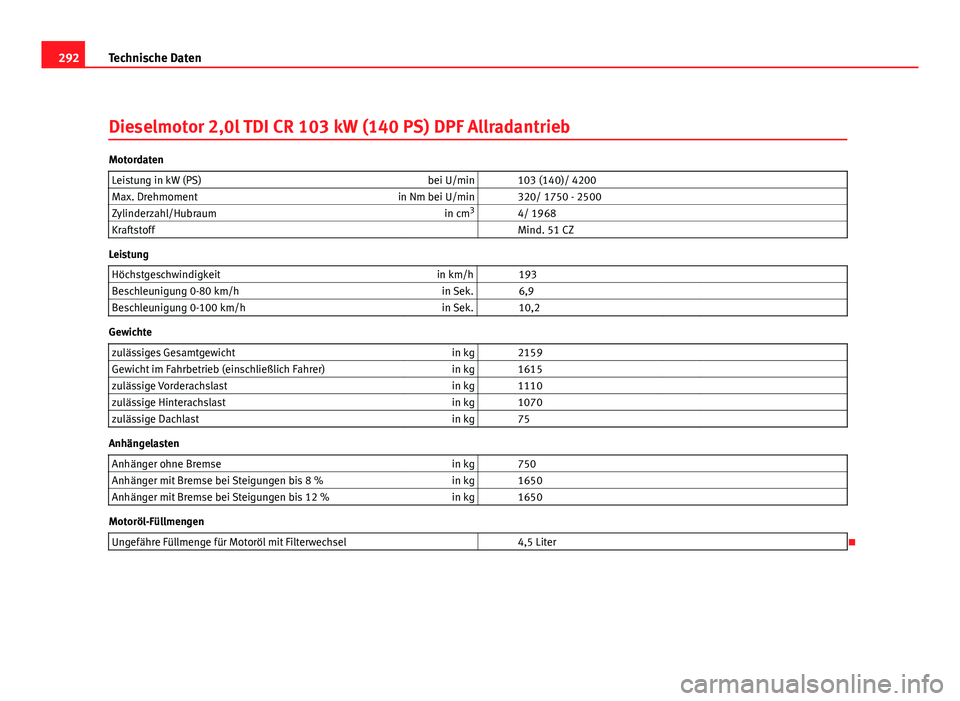

Dieselmotor 2,0l TDI CR 103 kW (140 PS) DPF Allradantrieb
Motordaten
Leistung in kW (PS) bei U/min 103 (140)/ 4200
Max. Drehmoment in Nm bei U/min 320/ 1750 - 2500
Zylinderzahl/Hubraum in cm3
4/ 1968
Kraftstoff Mind. 51 CZ
Leistung
Höchstgeschwindigkeit in km/h 193
Beschleunigung 0-80 km/h in Sek. 6,9
Beschleunigung 0-100 km/h in Sek. 10,2
Gewichte
zulässiges Gesamtgewicht in kg 2159
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1615
zulässige Vorderachslast in kg 1110
zulässige Hinterachslast in kg 1070
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 750
Anhänger mit Bremse bei Steigungen bis 8 % in kg 1650
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1650
Motoröl-Füllmengen
Ungefähre Füllmenge für Motoröl mit Filterwechsel 4,5 Liter


293
Technische Daten

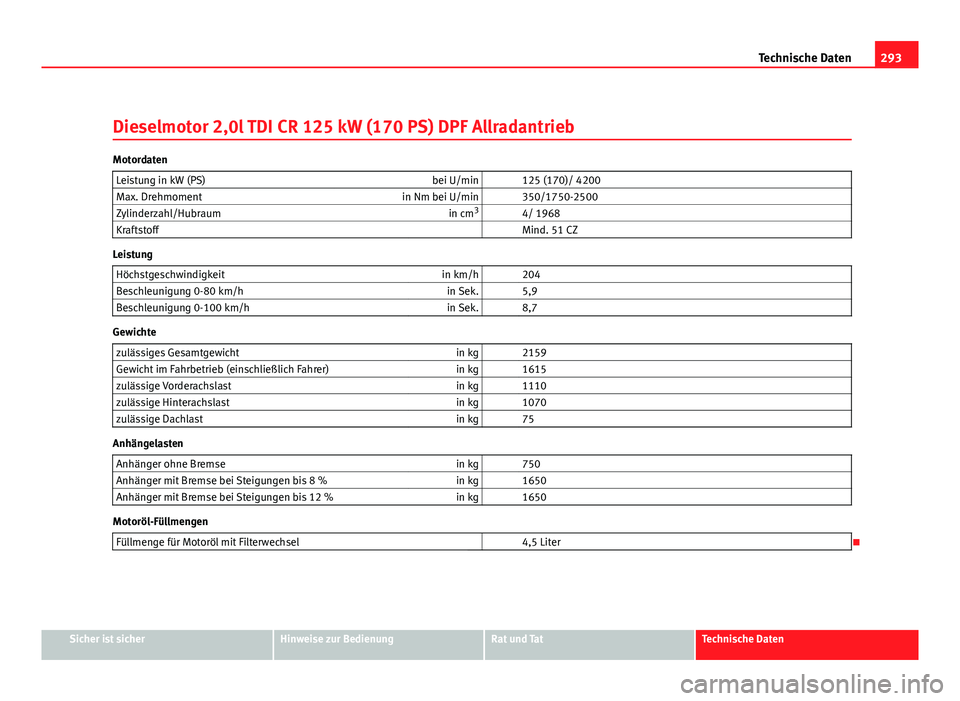

Dieselmotor 2,0l TDI CR 125 kW (170 PS) DPF Allradantrieb
Motordaten Leistung in kW (PS) bei U/min 125 (170)/ 4200
Max. Drehmoment in Nm bei U/min 350/1750-2500
Zylinderzahl/Hubraum in cm3
4/ 1968
Kraftstoff Mind. 51 CZ
Leistung
Höchstgeschwindigkeit in km/h 204
Beschleunigung 0-80 km/h in Sek. 5,9
Beschleunigung 0-100 km/h in Sek. 8,7
Gewichte
zulässiges Gesamtgewicht in kg 2159
Gewicht im Fahrbetrieb (einschließlich Fahrer) in kg 1615
zulässige Vorderachslast in kg 1110
zulässige Hinterachslast in kg 1070
zulässige Dachlast in kg 75
Anhängelasten
Anhänger ohne Bremse in kg 750
Anhänger mit Bremse bei Steigungen bis 8 % in kg 1650
Anhänger mit Bremse bei Steigungen bis 12 % in kg 1650
Motoröl-Füllmengen
Füllmenge für Motoröl mit Filterwechsel 4,5 Liter

Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

294Technische Daten

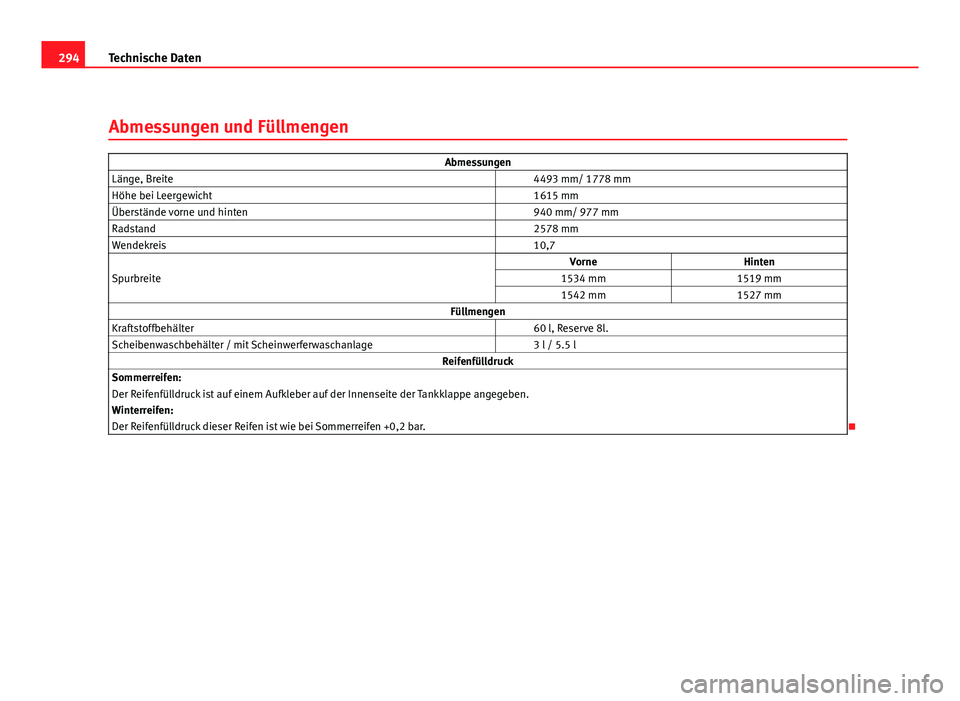

Abmessungen und Füllmengen
Abmessungen
Länge, Breite 4493 mm/ 1778 mm
Höhe bei Leergewicht 1615 mm
Überstände vorne und hinten 940 mm/ 977 mm
Radstand 2578 mm
Wendekreis 10,7
Spurbreite Vorne
Hinten
1534 mm 1519 mm
1542 mm 1527 mm
Füllmengen
Kraftstoffbehälter 60 l, Reserve 8l.
Scheibenwaschbehälter / mit Scheinwerferwaschanlage 3 l / 5.5 l
Reifenfülldruck
Sommerreifen:
Der Reifenfülldruck ist auf einem Aufkleber auf der Innenseite der Tankklappe angegeben.
Winterreifen:
Der Reifenfülldruck dieser Reifen ist wie bei Sommerreifen +0,2 bar.

