2012 Seat Altea Freetrack Betriebsanleitung (in German)

119
Licht und Sicht
Tagfahrlicht aktivieren (Bi-Xenon-Scheinwerfer)
Ziehen Sie den Schlüssel aus dem Zündschloss, bewegen Sie den Blinker-
hebel nach oben (Blinker rechts), ziehen Sie ihn zu sich (Lichthupe) und
halten Sie ihn in dieser Position.
Stecken Sie den Schlüssel in das Zündschloss und schalten Sie die Zün-
dung ein. Halten Sie den Schlüssel 3 Sekunden in dieser Stellung. Schalten
Sie danach die Zündung aus. Das Tagfahrlicht ist aktiviert und kann einge-
schaltet werden.
Tagfahrlicht deaktivieren (Bi-Xenon-Scheinwerfer)
Ziehen Sie den Schlüssel aus dem Zündschloss, bewegen Sie den Blinker-
hebel nach oben (Blinker links), ziehen Sie ihn zu sich (Lichthupe) und hal-
ten Sie ihn in dieser Position.
Stecken Sie den Schlüssel in das Zündschloss und schalten Sie die Zün-
dung ein. Halten Sie den Schlüssel 3 Sekunden in dieser Stellung. Schalten
Sie danach die Zündung aus. Das Tagfahrlicht ist deaktiviert und kann nicht
eingeschaltet werden.
Hinweis
In bestimmten Ländern müssen die diesbezüglichen Bestimmungen beach-
tet werden. 
Coming-/Leaving-Home-Funktion*
Die Coming-Home-Funktion wird manuell eingestellt. Die Le-
aving-Home-Funktion wird über einen Lichtsensor gesteu-
ert.
Bei eingeschalteter Coming- oder Leaving-Home-Funktion leuchten als Ori-
entierungshilfe vorne das Abblend- und Standlicht und hinten das Rücklicht
und die Kennzeichenbeleuchtung. Coming-Home-Funktion
Die Coming-Home-Funktion wird durch Ausschalten der Zündung und kurze
Betätigung der Lichthupe aktiviert. Sobald die Fahrertür geöffnet wird, wird
die Coming-Home-Beleuchtung eingeschaltet. Wenn die Fahrertür bei kurzer
Betätigung der Lichthupe bereits geöffnet ist, wird die Coming-Home-Be-
leuchtung sofort eingeschaltet.
Sobald die letzte Fahrzeugtür bzw. die Heckklappe geschlossen ist, beginnt
die Zeitrechnung für das Abschalten der Scheinwerfer mit der Coming-Ho-
me-Funktion.
Die Coming-Home-Beleuchtung wird in den folgenden Fällen ausgeschaltet:
●
nach Ablauf der eingestellten Verzögerungszeit für das Ausschalten der
Scheinwerfer nach Schließen aller Fahrzeugtüren und der Heckklappe.
● wenn 30 Sekunden nach dem Einschalten noch immer eine Tür bzw. die
Heckklappe geöffnet ist.
● wenn der Lichtschalter auf die Stellung  gestellt wird.
● wenn die Zündung eingeschaltet wird.
Leaving-Home-Funktion
Die Leaving-Home-Funktion wird bei Entriegelung des Fahrzeugs aktiviert,
wenn:
● der Lichtschalter in Stellung  steht und
● und der Lichtsensor „Dunkelheit“ erkennt.
Die Leaving-Home-Beleuchtung wird in den folgenden Fällen ausgeschaltet:
● sobald die eingestellte Verzögerungszeit für das Ausschalten der
Scheinwerfer abgelaufen ist.
● wenn das Fahrzeug wieder verriegelt wird.
● wenn der Lichtschalter auf die Stellung  gestellt wird.
● wenn die Zündung eingeschaltet wird. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

120Licht und Sicht

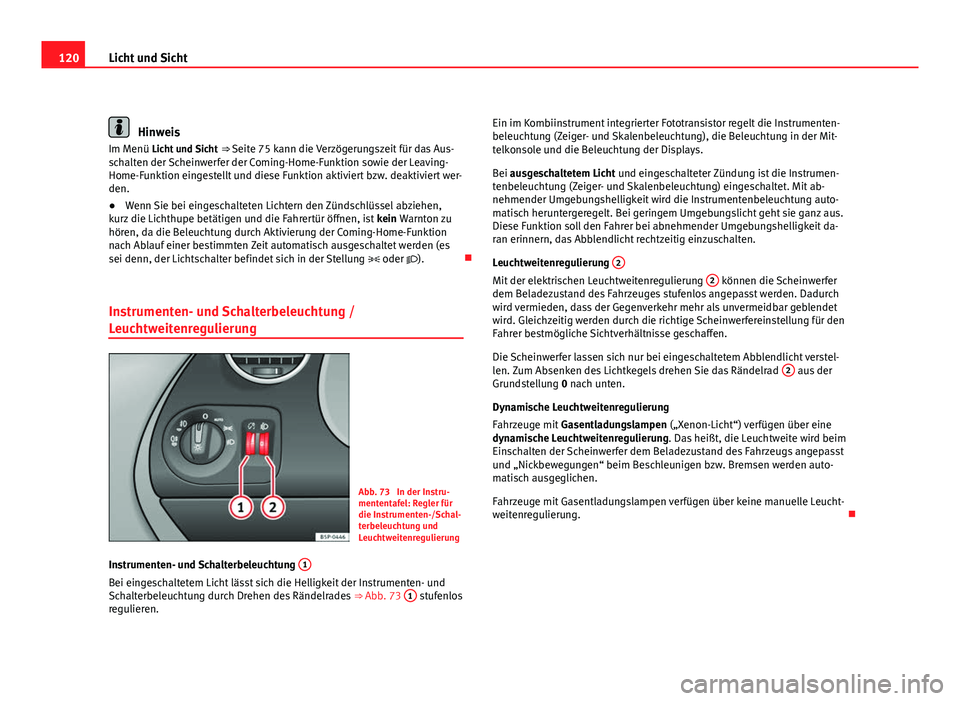

Hinweis
Im Menü Licht und Sicht ⇒ Seite 75 kann die Verzögerungszeit für das Aus-
schalten der Scheinwerfer der Coming-Home-Funktion sowie der Leaving-
Home-Funktion eingestellt und diese Funktion aktiviert bzw. deaktiviert wer-
den.
● Wenn Sie bei eingeschalteten Lichtern den Zündschlüssel abziehen,
kurz die Lichthupe betätigen und die Fahrertür öffnen, ist kein Warnton zu
hören, da die Beleuchtung durch Aktivierung der Coming-Home-Funktion
nach Ablauf einer bestimmten Zeit automatisch ausgeschaltet werden (es
sei denn, der Lichtschalter befindet sich in der Stellung  oder ).
Instrumenten- und Schalterbeleuchtung /
Leuchtweitenregulierung
Abb. 73 In der Instru-
mententafel: Regler für
die Instrumenten-/Schal-
terbeleuchtung und
Leuchtweitenregulierung
Instrumenten- und Schalterbeleuchtung 1
Bei eingeschaltetem Licht lässt sich die Helligkeit der Instrumenten- und
Schalterbeleuchtung durch Drehen des Rändelrades
⇒ Abb. 73 1 stufenlos
regulieren. Ein im Kombiinstrument integrierter Fototransistor regelt die Instrumenten-
beleuchtung (Zeiger- und Skalenbeleuchtung), die Beleuchtung in der Mit-
telkonsole und die Beleuchtung der Displays.
Bei ausgeschaltetem Licht und eingeschalteter Zündung ist die Instrumen-
tenbeleuchtung (Zeiger- und Skalenbeleuchtung) eingeschaltet. Mit ab-
nehmender Umgebungshelligkeit wird die Instrumentenbeleuchtung auto-
matisch heruntergeregelt. Bei geringem Umgebungslicht geht sie ganz aus.
Diese Funktion soll den Fahrer bei abnehmender Umgebungshelligkeit da-
ran erinnern, das Abblendlicht rechtzeitig einzuschalten.
Leuchtweitenregulierung
2
Mit der elektrischen Leuchtweitenregulierung 2 können die Scheinwerfer
dem Beladezustand des Fahrzeuges stufenlos angepasst werden. Dadurch
wird vermieden, dass der Gegenverkehr mehr als unvermeidbar geblendet
wird. Gleichzeitig werden durch die richtige Scheinwerfereinstellung für den
Fahrer bestmögliche Sichtverhältnisse geschaffen.
Die Scheinwerfer lassen sich nur bei eingeschaltetem Abblendlicht verstel-
len. Zum Absenken des Lichtkegels drehen Sie das Rändelrad 2
aus der
Grundstellung 0 nach unten.
Dynamische Leuchtweitenregulierung
Fahrzeuge mit Gasentladungslampen („Xenon-Licht“) verfügen über eine
dynamische Leuchtweitenregulierung. Das heißt, die Leuchtweite wird beim
Einschalten der Scheinwerfer dem Beladezustand des Fahrzeugs angepasst
und „Nickbewegungen“ beim Beschleunigen bzw. Bremsen werden auto-
matisch ausgeglichen.
Fahrzeuge mit Gasentladungslampen verfügen über keine manuelle Leucht-
weitenregulierung. 

121
Licht und Sicht

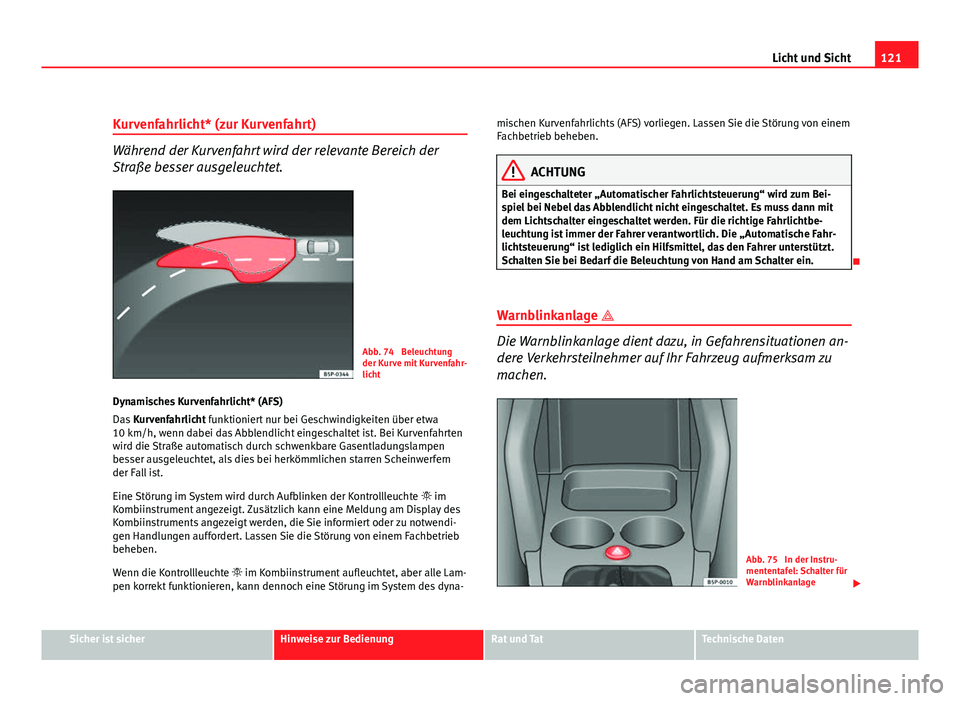

Kurvenfahrlicht* (zur Kurvenfahrt)
Während der Kurvenfahrt wird der relevante Bereich der
Straße besser ausgeleuchtet.
Abb. 74 Beleuchtung
der Kurve mit Kurvenfahr-
licht
Dynamisches Kurvenfahrlicht* (AFS)
Das Kurvenfahrlicht funktioniert nur bei Geschwindigkeiten über etwa
10 km/h, wenn dabei das Abblendlicht eingeschaltet ist. Bei Kurvenfahrten
wird die Straße automatisch durch schwenkbare Gasentladungslampen
besser ausgeleuchtet, als dies bei herkömmlichen starren Scheinwerfern
der Fall ist.
Eine Störung im System wird durch Aufblinken der Kontrollleuchte  im
Kombiinstrument angezeigt. Zusätzlich kann eine Meldung am Display des
Kombiinstruments angezeigt werden, die Sie informiert oder zu notwendi-
gen Handlungen auffordert. Lassen Sie die Störung von einem Fachbetrieb
beheben.
Wenn die Kontrollleuchte  im Kombiinstrument aufleuchtet, aber alle Lam-
pen korrekt funktionieren, kann dennoch eine Störung im System des dyna- mischen Kurvenfahrlichts (AFS) vorliegen. Lassen Sie die Störung von einem
Fachbetrieb beheben.
ACHTUNG
Bei eingeschalteter „Automatischer Fahrlichtsteuerung“ wird zum Bei-
spiel bei Nebel das Abblendlicht nicht eingeschaltet. Es muss dann mit
dem Lichtschalter eingeschaltet werden. Für die richtige Fahrlichtbe-
leuchtung ist immer der Fahrer verantwortlich. Die „Automatische Fahr-
lichtsteuerung“ ist lediglich ein Hilfsmittel, das den Fahrer unterstützt.
Schalten Sie bei Bedarf die Beleuchtung von Hand am Schalter ein.

Warnblinkanlage 
Die Warnblinkanlage dient dazu, in Gefahrensituationen an-
dere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu
machen.
Abb. 75 In der Instru-
mententafel: Schalter für
Warnblinkanlage 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

122Licht und Sicht

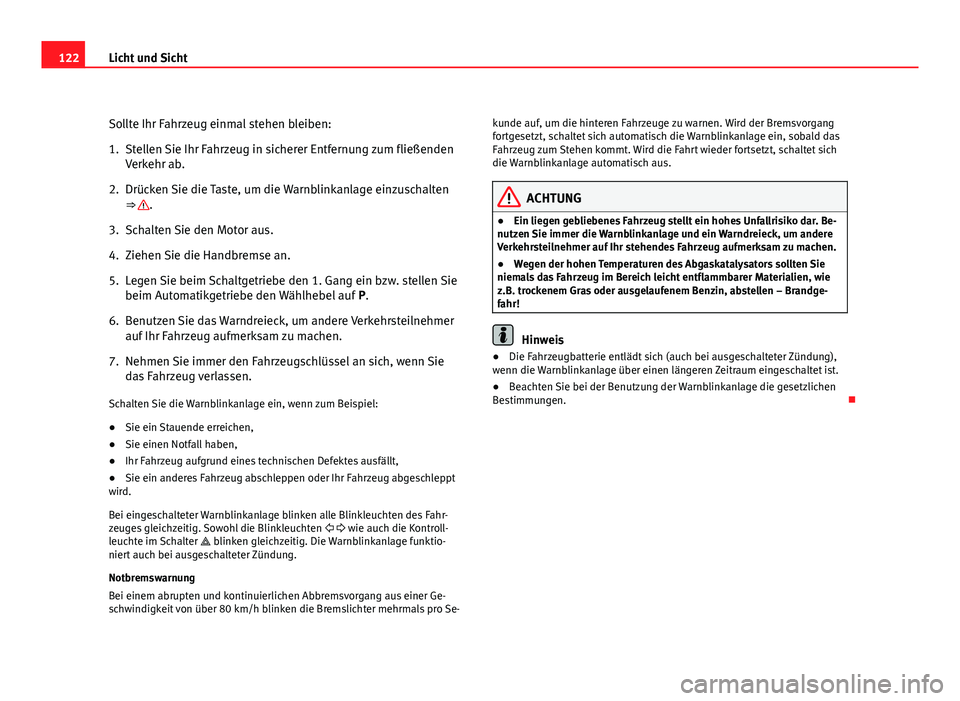

Sollte Ihr Fahrzeug einmal stehen bleiben:
1. Stellen Sie Ihr Fahrzeug in sicherer Entfernung zum fließenden
Verkehr ab.
2. Drücken Sie die Taste, um die Warnblinkanlage einzuschalten ⇒ 
.
3. Schalten Sie den Motor aus.
4. Ziehen Sie die Handbremse an.
5. Legen Sie beim Schaltgetriebe den 1. Gang ein bzw. stellen Sie beim Automatikgetriebe den Wählhebel auf P.
6. Benutzen Sie das Warndreieck, um andere Verkehrsteilnehmer auf Ihr Fahrzeug aufmerksam zu machen.
7. Nehmen Sie immer den Fahrzeugschlüssel an sich, wenn Sie das Fahrzeug verlassen.
Schalten Sie die Warnblinkanlage ein, wenn zum Beispiel:
● Sie ein Stauende erreichen,
● Sie einen Notfall haben,
● Ihr Fahrzeug aufgrund eines technischen Defektes ausfällt,
● Sie ein anderes Fahrzeug abschleppen oder Ihr Fahrzeug abgeschleppt
wird.
Bei eingeschalteter Warnblinkanlage blinken alle Blinkleuchten des Fahr-
zeuges gleichzeitig. Sowohl die Blinkleuchten   wie auch die Kontroll-
leuchte im Schalter  blinken gleichzeitig. Die Warnblinkanlage funktio-
niert auch bei ausgeschalteter Zündung.
Notbremswarnung
Bei einem abrupten und kontinuierlichen Abbremsvorgang aus einer Ge-
schwindigkeit von über 80 km/h blinken die Bremslichter mehrmals pro Se- kunde auf, um die hinteren Fahrzeuge zu warnen. Wird der Bremsvorgang
fortgesetzt, schaltet sich automatisch die Warnblinkanlage ein, sobald das
Fahrzeug zum Stehen kommt. Wird die Fahrt wieder fortsetzt, schaltet sich
die Warnblinkanlage automatisch aus.ACHTUNG
● Ein liegen gebliebenes Fahrzeug stellt ein hohes Unfallrisiko dar. Be-
nutzen Sie immer die Warnblinkanlage und ein Warndreieck, um andere
Verkehrsteilnehmer auf Ihr stehendes Fahrzeug aufmerksam zu machen.
● Wegen der hohen Temperaturen des Abgaskatalysators sollten Sie
niemals das Fahrzeug im Bereich leicht entflammbarer Materialien, wie
z.B. trockenem Gras oder ausgelaufenem Benzin, abstellen – Brandge-
fahr!
Hinweis
● Die Fahrzeugbatterie entlädt sich (auch bei ausgeschalteter Zündung),
wenn die Warnblinkanlage über einen längeren Zeitraum eingeschaltet ist.
● Beachten Sie bei der Benutzung der Warnblinkanlage die gesetzlichen
Bestimmungen. 

123
Licht und Sicht

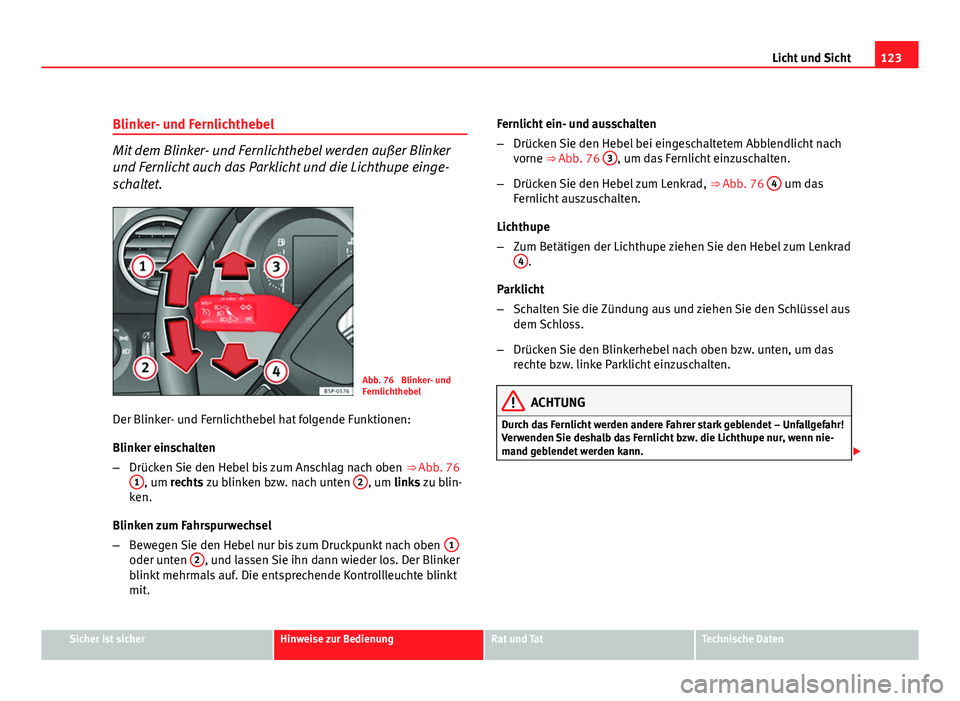

Blinker- und Fernlichthebel
Mit dem Blinker- und Fernlichthebel werden außer Blinker
und Fernlicht auch das Parklicht und die Lichthupe einge-
schaltet.
Abb. 76 Blinker- und
Fernlichthebel
Der Blinker- und Fernlichthebel hat folgende Funktionen:
Blinker einschalten
– Drücken Sie den Hebel bis zum Anschlag nach oben ⇒ Abb. 76
1
, um rechts zu blinken bzw. nach unten 2, um links zu blin-
ken.
Blinken zum Fahrspurwechsel
– Bewegen Sie den Hebel nur bis zum Druckpunkt nach oben 1
oder unten 2, und lassen Sie ihn dann wieder los. Der Blinker
blinkt mehrmals auf. Die entsprechende Kontrollleuchte blinkt
mit. Fernlicht ein- und ausschalten
–
Drücken Sie den Hebel bei eingeschaltetem Abblendlicht nach
vorne ⇒ Abb. 76 3
, um das Fernlicht einzuschalten.
– Drücken Sie den Hebel zum Lenkrad, ⇒ Abb. 76 4
um das
Fernlicht auszuschalten.
Lichthupe
– Zum Betätigen der Lichthupe ziehen Sie den Hebel zum Lenkrad
4
.
Parklicht
– Schalten Sie die Zündung aus und ziehen Sie den Schlüssel aus
dem Schloss.
– Drücken Sie den Blinkerhebel nach oben bzw. unten, um das
rechte bzw. linke Parklicht einzuschalten.
ACHTUNG
Durch das Fernlicht werden andere Fahrer stark geblendet – Unfallgefahr!
Verwenden Sie deshalb das Fernlicht bzw. die Lichthupe nur, wenn nie-
mand geblendet werden kann. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

124Licht und Sicht

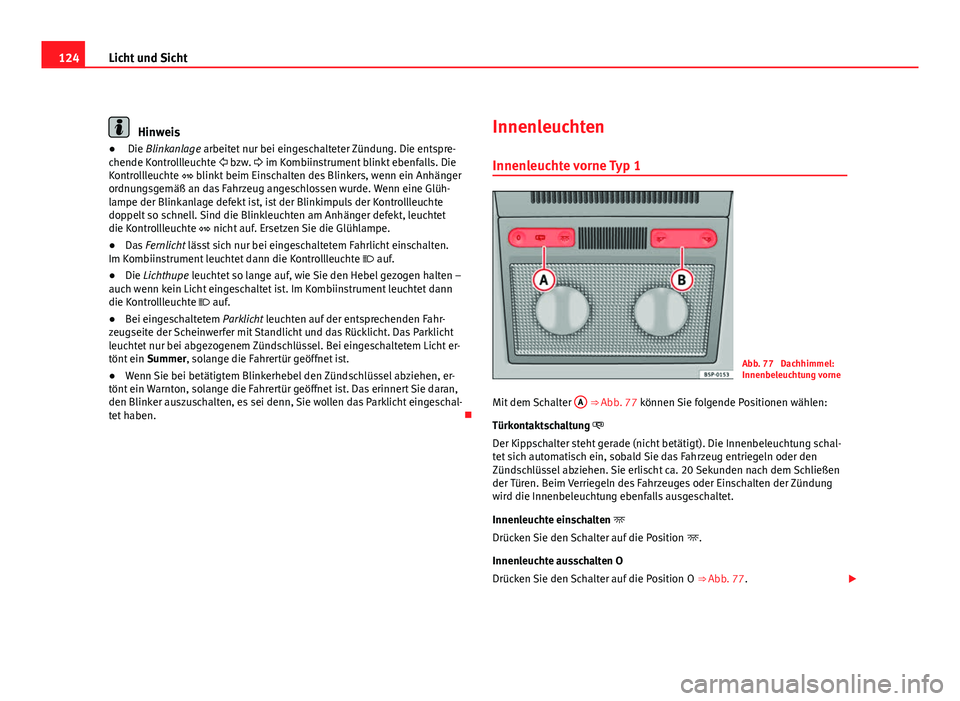

Hinweis
● Die Blinkanlage arbeitet nur bei eingeschalteter Zündung. Die entspre-
chende Kontrollleuchte  bzw.  im Kombiinstrument blinkt ebenfalls. Die
Kontrollleuchte  blinkt beim Einschalten des Blinkers, wenn ein Anhänger
ordnungsgemäß an das Fahrzeug angeschlossen wurde. Wenn eine Glüh-
lampe der Blinkanlage defekt ist, ist der Blinkimpuls der Kontrollleuchte
doppelt so schnell. Sind die Blinkleuchten am Anhänger defekt, leuchtet
die Kontrollleuchte  nicht auf. Ersetzen Sie die Glühlampe.
● Das Fernlicht lässt sich nur bei eingeschaltetem Fahrlicht einschalten.
Im Kombiinstrument leuchtet dann die Kontrollleuchte  auf.
● Die Lichthupe leuchtet so lange auf, wie Sie den Hebel gezogen halten –
auch wenn kein Licht eingeschaltet ist. Im Kombiinstrument leuchtet dann
die Kontrollleuchte  auf.
● Bei eingeschaltetem Parklicht leuchten auf der entsprechenden Fahr-
zeugseite der Scheinwerfer mit Standlicht und das Rücklicht. Das Parklicht
leuchtet nur bei abgezogenem Zündschlüssel. Bei eingeschaltetem Licht er-
tönt ein Summer, solange die Fahrertür geöffnet ist.
● Wenn Sie bei betätigtem Blinkerhebel den Zündschlüssel abziehen, er-
tönt ein Warnton, solange die Fahrertür geöffnet ist. Das erinnert Sie daran,
den Blinker auszuschalten, es sei denn, Sie wollen das Parklicht eingeschal-
tet haben. Innenleuchten
Innenleuchte vorne Typ 1
Abb. 77 Dachhimmel:
Innenbeleuchtung vorne
Mit dem Schalter A
⇒ Abb. 77 können Sie folgende Positionen wählen:
Türkontaktschaltung 
Der Kippschalter steht gerade (nicht betätigt). Die Innenbeleuchtung schal-
tet sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den
Zündschlüssel abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen
der Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung
wird die Innenbeleuchtung ebenfalls ausgeschaltet.
Innenleuchte einschalten 
Drücken Sie den Schalter auf die Position .
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒ Abb. 77. 

125
Licht und Sicht
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der Fahrzeugbatte-
rie. 

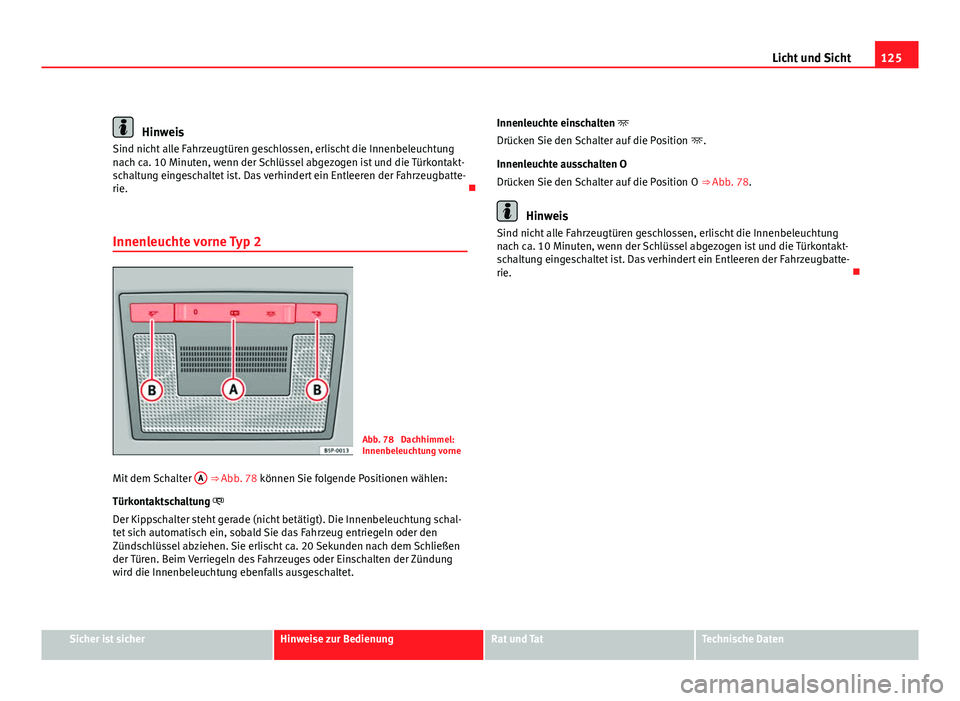

Innenleuchte vorne Typ 2
Abb. 78 Dachhimmel:
Innenbeleuchtung vorne
Mit dem Schalter A
⇒ Abb. 78 können Sie folgende Positionen wählen:
Türkontaktschaltung 
Der Kippschalter steht gerade (nicht betätigt). Die Innenbeleuchtung schal-
tet sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den
Zündschlüssel abziehen. Sie erlischt ca. 20 Sekunden nach dem Schließen
der Türen. Beim Verriegeln des Fahrzeuges oder Einschalten der Zündung
wird die Innenbeleuchtung ebenfalls ausgeschaltet. Innenleuchte einschalten 
Drücken Sie den Schalter auf die Position
.
Innenleuchte ausschalten O
Drücken Sie den Schalter auf die Position O ⇒ Abb. 78.
Hinweis
Sind nicht alle Fahrzeugtüren geschlossen, erlischt die Innenbeleuchtung
nach ca. 10 Minuten, wenn der Schlüssel abgezogen ist und die Türkontakt-
schaltung eingeschaltet ist. Das verhindert ein Entleeren der Fahrzeugbatte-
rie. 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

126Licht und Sicht

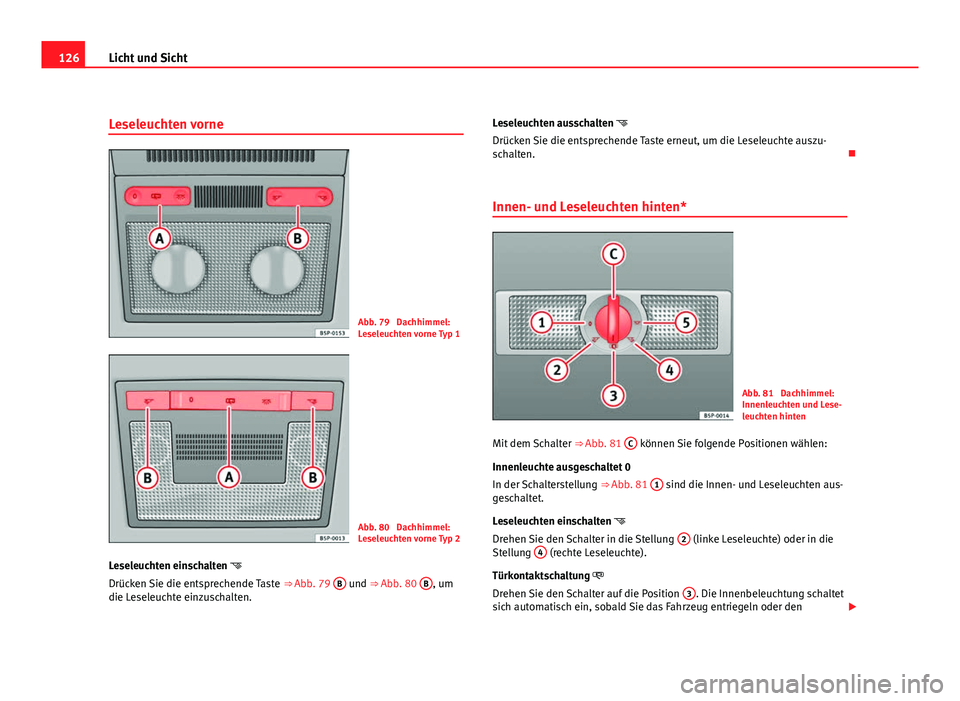

Leseleuchten vorne
Abb. 79 Dachhimmel:
Leseleuchten vorne Typ 1
Abb. 80 Dachhimmel:
Leseleuchten vorne Typ 2
Leseleuchten einschalten 
Drücken Sie die entsprechende Taste ⇒ Abb. 79 B
und ⇒ 
Abb. 80 B, um
die Leseleuchte einzuschalten. Leseleuchten ausschalten 
Drücken Sie die entsprechende Taste erneut, um die Leseleuchte auszu-
schalten.

Innen- und Leseleuchten hinten*
Abb. 81 Dachhimmel:
Innenleuchten und Lese-
leuchten hinten
Mit dem Schalter ⇒ Abb. 81 C
können Sie folgende Positionen wählen:
Innenleuchte ausgeschaltet 0
In der Schalterstellung ⇒ Abb. 81 1
sind die Innen- und Leseleuchten aus-
geschaltet.
Leseleuchten einschalten 
Drehen Sie den Schalter in die Stellung 2
(linke Leseleuchte) oder in die
Stellung 4 (rechte Leseleuchte).
Türkontaktschaltung 
Drehen Sie den Schalter auf die Position 3
. Die Innenbeleuchtung schaltet
sich automatisch ein, sobald Sie das Fahrzeug entriegeln oder den 
