2012 Seat Altea Freetrack Betriebsanleitung (in German)

55
Cockpit
Hinweise zur Bedienung
Cockpit
Allgemeine Übersicht
Übersicht der Instrumententafel
Diese Übersicht soll helfen, sich schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen. Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung 120
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Luftaustrittsdüsen
Blinker- und Fernlichthebel und Geschwindigkeitsregelanla-
ge* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123, 192
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Kombiinstrument:
– Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
– Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
– Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76
Hupe (funktioniert nur bei eingeschalteter Zündung) , Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128, 63
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
1
23456
78
9
10
11
Bedienungselemente für
–
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .45
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . . . . .144
Wählhebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Schalter in der Mittelkonsole:
– Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
– ESC (ESP)* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
– Reifenfülldruckkontrolle
– Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . . . . . 152
– Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
– Start-Stopp* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
Hebel für Einstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . . . . .173
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . . . .229
12
1314151617181920
212223242526
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

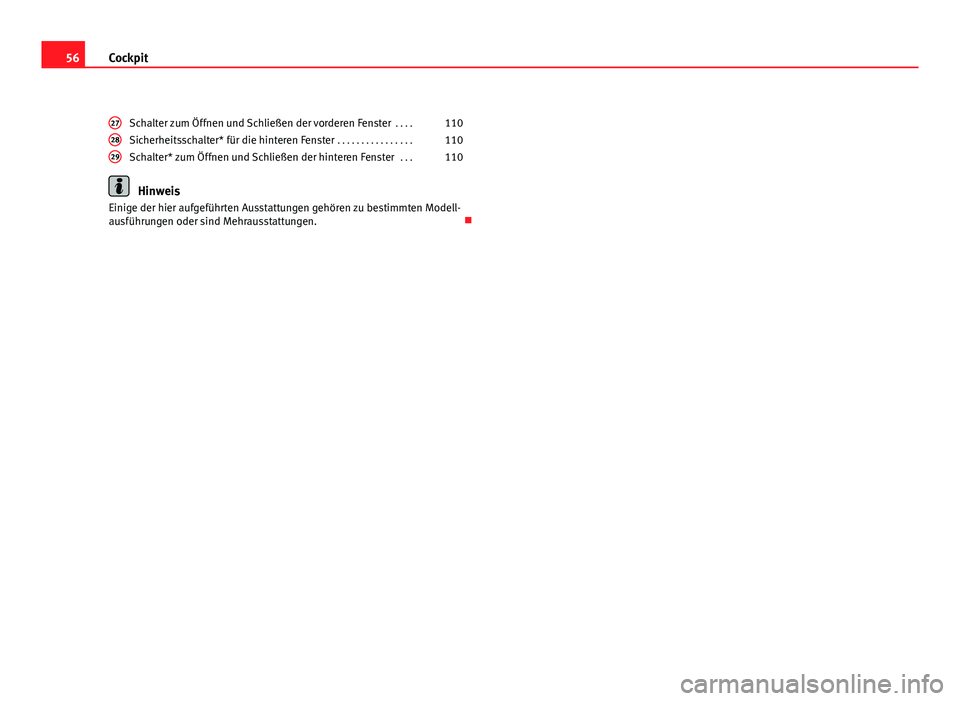

56Cockpit
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .110
Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . . . . .110
Schalter* zum Öffnen und Schließen der hinteren Fenster . . .110
Hinweis
Einige der hier aufgeführten Ausstattungen gehören zu bestimmten Modell-
ausführungen oder sind Mehrausstattungen. 
272829

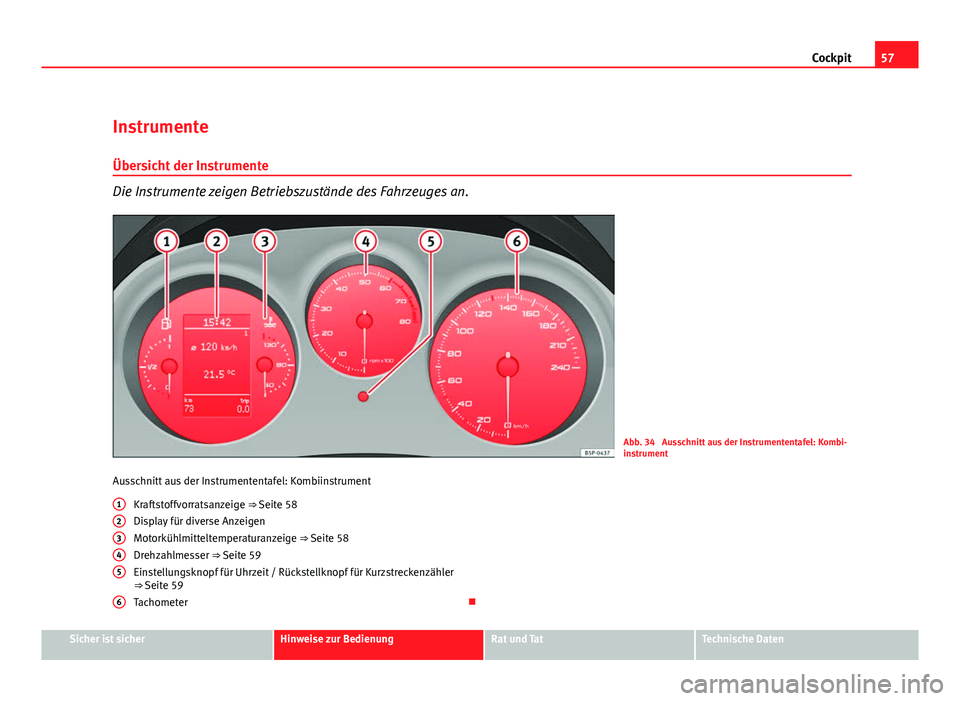

57
Cockpit
Instrumente
Übersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.
Abb. 34 Ausschnitt aus der Instrumententafel: Kombi-
instrument
Ausschnitt aus der Instrumententafel: Kombiinstrument Kraftstoffvorratsanzeige ⇒ Seite 58
Display für diverse Anzeigen
Motorkühlmitteltemperaturanzeige ⇒ Seite 58
Drehzahlmesser ⇒ Seite 59
Einstellungsknopf für Uhrzeit / Rückstellknopf für Kurzstreckenzähler
⇒ Seite 59
Tachometer 
1
2345
6
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

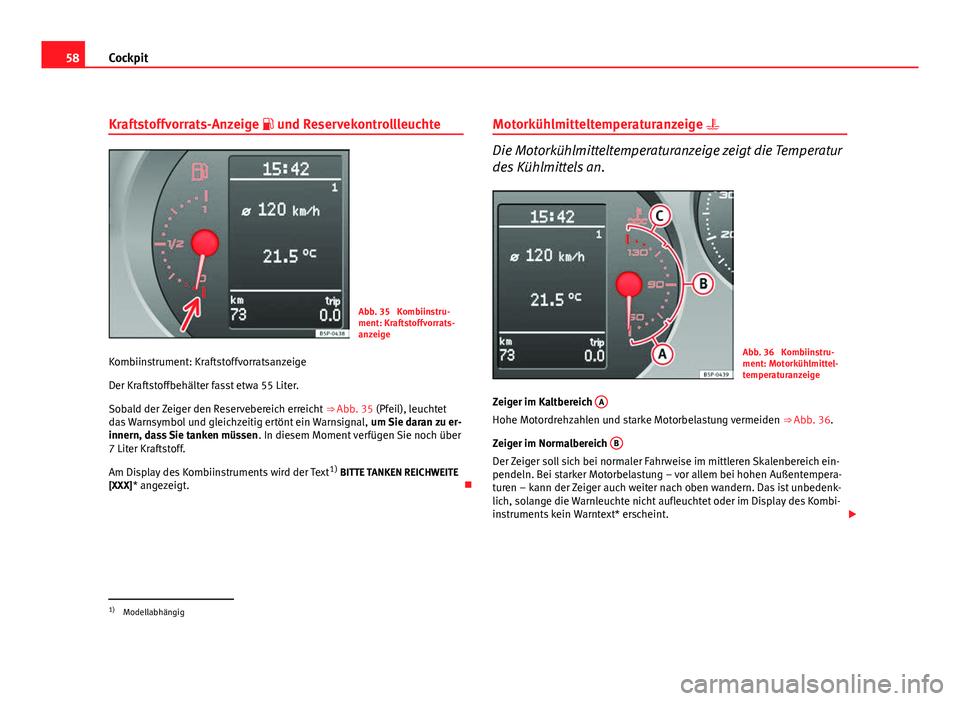

58Cockpit
Kraftstoffvorrats-Anzeige  und Reservekontrollleuchte
Abb. 35 Kombiinstru-
ment: Kraftstoffvorrats-
anzeige
Kombiinstrument: Kraftstoffvorratsanzeige
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒ Abb. 35 (Pfeil), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal, um Sie daran zu er-
innern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch über
7 Liter Kraftstoff.
Am Display des Kombiinstruments wird der Text 1)
BITTE TANKEN REICHWEITE
[XXX]* angezeigt. Motorkühlmitteltemperaturanzeige 
Die Motorkühlmitteltemperaturanzeige zeigt die Temperatur
des Kühlmittels an.
Abb. 36 Kombiinstru-
ment: Motorkühlmittel-
temperaturanzeige
Zeiger im Kaltbereich A
Hohe Motordrehzahlen und starke Motorbelastung vermeiden
⇒ Abb. 36.
Zeiger im Normalbereich B
Der Zeiger soll sich bei normaler Fahrweise im mittleren Skalenbereich ein-
pendeln. Bei starker Motorbelastung – vor allem bei hohen Außentempera-
turen – kann der Zeiger auch weiter nach oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display des Kombi-
instruments kein Warntext* erscheint.

1)
Modellabhängig

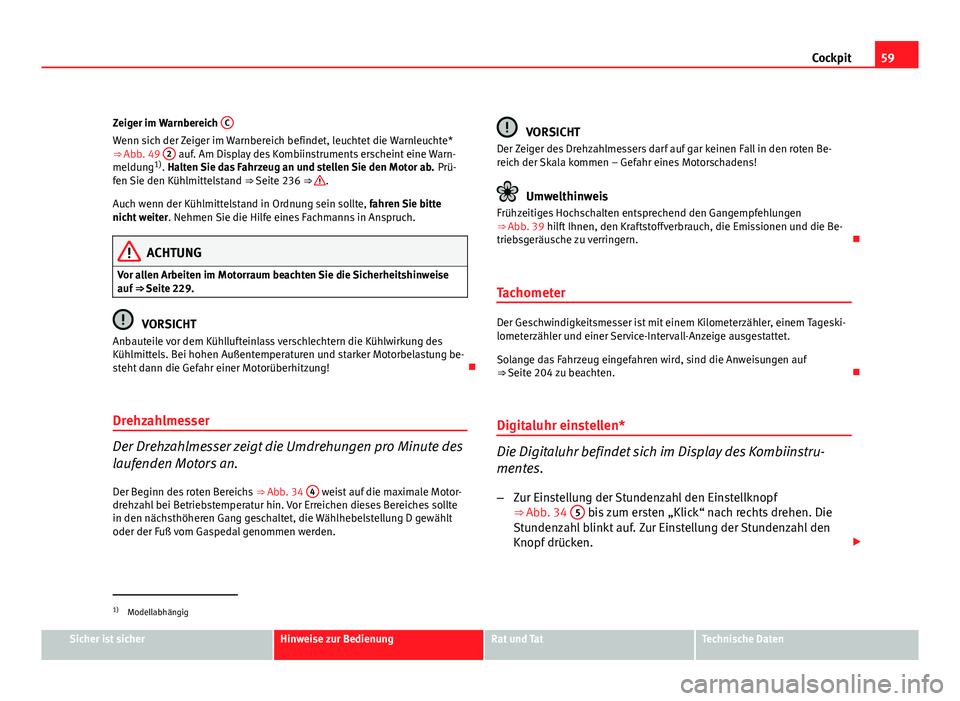

59
Cockpit
Zeiger im Warnbereich C
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Abb. 49 2 auf. Am Display des Kombiinstruments erscheint eine Warn-
meldung 1)
. Halten Sie das Fahrzeug an und stellen Sie den Motor ab. Prü-
fen Sie den Kühlmittelstand ⇒ Seite 236 ⇒ 
.
Auch wenn der Kühlmittelstand in Ordnung sein sollte, fahren Sie bitte
nicht weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG
Vor allen Arbeiten im Motorraum beachten Sie die Sicherheitshinweise
auf ⇒ Seite 229.
VORSICHT
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des
Kühlmittels. Bei hohen Außentemperaturen und starker Motorbelastung be-
steht dann die Gefahr einer Motorüberhitzung! 
Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.
Der Beginn des roten Bereichs ⇒ Abb. 34 4
weist auf die maximale Motor-
drehzahl bei Betriebstemperatur hin. Vor Erreichen dieses Bereiches sollte
in den nächsthöheren Gang geschaltet, die Wählhebelstellung D gewählt
oder der Fuß vom Gaspedal genommen werden.
VORSICHT
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Be-
reich der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten entsprechend den Gangempfehlungen
⇒ Abb. 39 hilft Ihnen, den Kraftstoffverbrauch, die Emissionen und die Be-
triebsgeräusche zu verringern. 
Tachometer
Der Geschwindigkeitsmesser ist mit einem Kilometerzähler, einem Tageski-
lometerzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen auf
⇒  Seite 204 zu beachten. 
Digitaluhr einstellen*
Die Digitaluhr befindet sich im Display des Kombiinstru-
mentes. – Zur Einstellung der Stundenzahl den Einstellknopf
⇒ Abb. 34 5
bis zum ersten „Klick“ nach rechts drehen. Die
Stundenzahl blinkt auf. Zur Einstellung der Stundenzahl den
Knopf drücken. 
1)
Modellabhängig
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

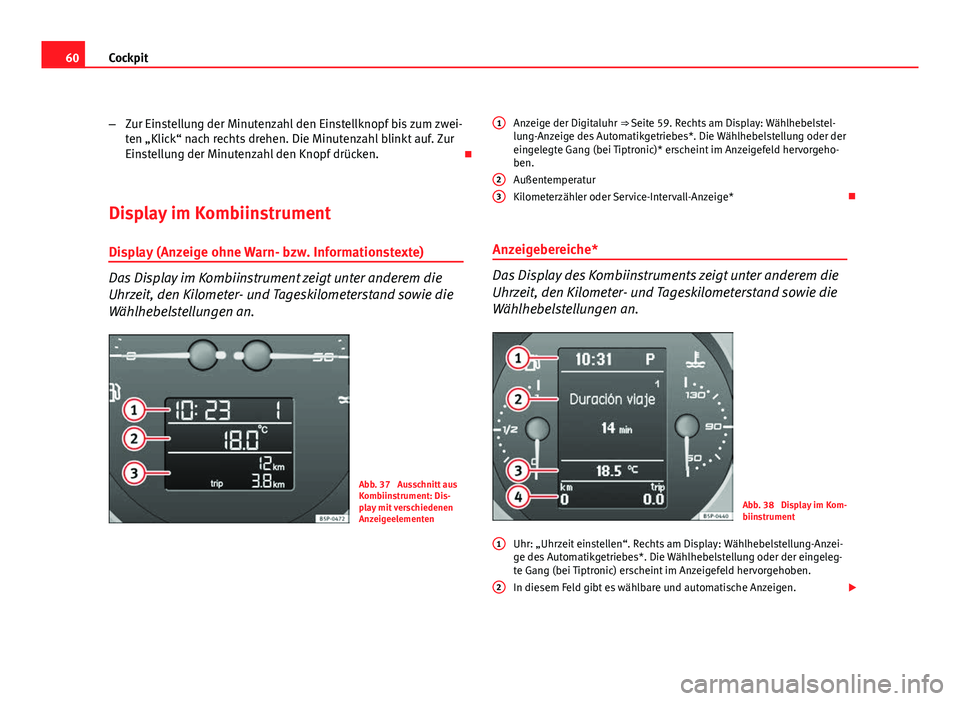

60Cockpit
–Zur Einstellung der Minutenzahl den Einstellknopf bis zum zwei-
ten „Klick“ nach rechts drehen. Die Minutenzahl blinkt auf. Zur
Einstellung der Minutenzahl den Knopf drücken. 
Display im Kombiinstrument Display (Anzeige ohne Warn- bzw. Informationstexte)
Das Display im Kombiinstrument zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Abb. 37 Ausschnitt aus
Kombiinstrument: Dis-
play mit verschiedenen
Anzeigeelementen Anzeige der Digitaluhr ⇒ Seite 59. Rechts am Display: Wählhebelstel-
lung-Anzeige des Automatikgetriebes*. Die Wählhebelstellung oder der
eingelegte Gang (bei Tiptronic)* erscheint im Anzeigefeld hervorgeho-
ben.
Außentemperatur
Kilometerzähler oder Service-Intervall-Anzeige*

Anzeigebereiche*
Das Display des Kombiinstruments zeigt unter anderem die
Uhrzeit, den Kilometer- und Tageskilometerstand sowie die
Wählhebelstellungen an.
Abb. 38 Display im Kom-
biinstrument
Uhr: „Uhrzeit einstellen“. Rechts am Display: Wählhebelstellung-Anzei-
ge des Automatikgetriebes*. Die Wählhebelstellung oder der eingeleg-
te Gang (bei Tiptronic) erscheint im Anzeigefeld hervorgehoben.
In diesem Feld gibt es wählbare und automatische Anzeigen. 
1
23
1
2

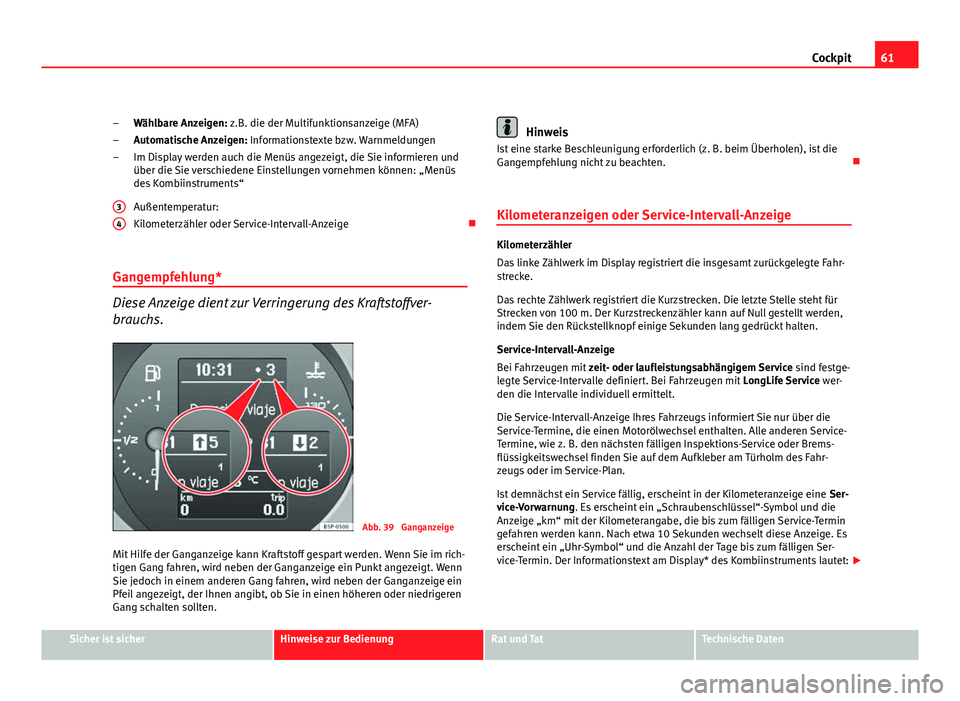

61
Cockpit
Wählbare Anzeigen: z.B. die der Multifunktionsanzeige (MFA)
Automatische Anzeigen: Informationstexte bzw. Warnmeldungen
Im Display werden auch die Menüs angezeigt, die Sie informieren und
über die Sie verschiedene Einstellungen vornehmen können: „Menüs
des Kombiinstruments“
Außentemperatur:
Kilometerzähler oder Service-Intervall-Anzeige 
Gangempfehlung*
Diese Anzeige dient zur Verringerung des Kraftstoffver-
brauchs.
Abb. 39 Ganganzeige
Mit Hilfe der Ganganzeige kann Kraftstoff gespart werden. Wenn Sie im rich-
tigen Gang fahren, wird neben der Ganganzeige ein Punkt angezeigt. Wenn
Sie jedoch in einem anderen Gang fahren, wird neben der Ganganzeige ein
Pfeil angezeigt, der Ihnen angibt, ob Sie in einen höheren oder niedrigeren
Gang schalten sollten. –
–
–
3
4
Hinweis
Ist eine starke Beschleunigung erforderlich (z. B. beim Überholen), ist die
Gangempfehlung nicht zu beachten. 
Kilometeranzeigen oder Service-Intervall-Anzeige
Kilometerzähler
Das linke Zählwerk im Display registriert die insgesamt zurückgelegte Fahr-
strecke.
Das rechte Zählwerk registriert die Kurzstrecken. Die letzte Stelle steht für
Strecken von 100 m. Der Kurzstreckenzähler kann auf Null gestellt werden,
indem Sie den Rückstellknopf einige Sekunden lang gedrückt halten.
Service-Intervall-Anzeige
Bei Fahrzeugen mit zeit- oder laufleistungsabhängigem Service sind festge-
legte Service-Intervalle definiert. Bei Fahrzeugen mit LongLife Service wer-
den die Intervalle individuell ermittelt.
Die Service-Intervall-Anzeige Ihres Fahrzeugs informiert Sie nur über die
Service-Termine, die einen Motorölwechsel enthalten. Alle anderen Service-
Termine, wie z. B. den nächsten fälligen Inspektions-Service oder Brems-
flüssigkeitswechsel finden Sie auf dem Aufkleber am Türholm des Fahr-
zeugs oder im Service-Plan.
Ist demnächst ein Service fällig, erscheint in der Kilometeranzeige eine Ser-
vice-Vorwarnung. Es erscheint ein „Schraubenschlüssel“-Symbol und die
Anzeige „km“ mit der Kilometerangabe, die bis zum fälligen Service-Termin
gefahren werden kann. Nach etwa 10 Sekunden wechselt diese Anzeige. Es
erscheint ein „Uhr-Symbol“ und die Anzahl der Tage bis zum fälligen Ser-
vice-Termin. Der Informationstext am Display* des Kombiinstruments lautet: 
Sicher ist sicherHinweise zur BedienungRat und TatTechnische Daten

62Cockpit
Service in
[XXXX]
kmoder[XXXX]
Tagen
Etwa 20 Sekunden nach Einschalten der Zündung oder bei laufendem Motor
erlischt die Service-Meldung. Sie können auch durch kurzes Drücken des
Rückstellknopfes des Kurzstreckenzählers oder durch Drücken der Taste OK
am Lenkrad in die Normalanzeige schalten.
Bei eingeschalteter Zündung können Sie jederzeit die aktuelle
Service-Mel-
dung im Menü Fzg. Status oder durch Drehen des Reset-Knopfes bis in die
Stellung der Service-Anzeige abfragen.
Wenn Sie den entsprechenden Service nicht ausgeführt haben , wird den Ki-
lometern oder Tagen das Minussymbol vorgestellt.
Hinweise für Fahrzeuge mit LongLife Service
Der technische Fortschritt ermöglicht es, den Wartungsbedarf erheblich zu
reduzieren. Dank der von SEAT verwendeten Technologie muss beim Long-
Life-Service nur dann ein Inspektions-Service durchgeführt werden, wenn
das Fahrzeug diesen benötigt. Das Besondere daran ist, dass zur Ermittlung
des Intervall-Services (max. zwei Jahre) auch die individuellen Einsatzbedin-
gungen und der persönliche Fahrstil berücksichtigt werden.
Die Service-Vorwarnung erscheint erstmals 20 Tage vor dem jeweiligen Da-
tum für den fälligen Service. Die Kilometerleistung wird immer auf 100 km
und die Zeit auf ganze Tage gerundet. Die aktuelle Service-Anzeige kann
erst nach Zurücklegen von 500 km seit dem letzten Service abgefragt wer-
den. Bis dahin werden nur Bindestriche angezeigt.
Hinweis
● Setzen Sie die Anzeige selbst zurück, wird der nächste Service nach
15.000 km bzw. einem Jahr angezeigt und wird nicht spezifisch berechnet.
● Die Anzeige nicht zwischen den Service-Intervallen zurücksetzen, da es
sonst zu falschen Anzeigen kommt.
● Wird die Batterie bei Fahrzeugen mit LongLife-Service über einen länge-
ren Zeitraum abgeklemmt, ist eine Berechnung der fehlenden Tage bis zum
nächsten Service nicht mehr möglich. Die Service-Anzeigen im Display des
Kombiinstruments können daher falsche Berechnungen anzeigen. Berück-
sichtigen Sie dann die maximal zulässigen Wartungsintervalle. 
