2012 Peugeot 508 RXH Manual do proprietário (in Portuguese)

8
191
Informações práticas











Substituir uma lâmpada

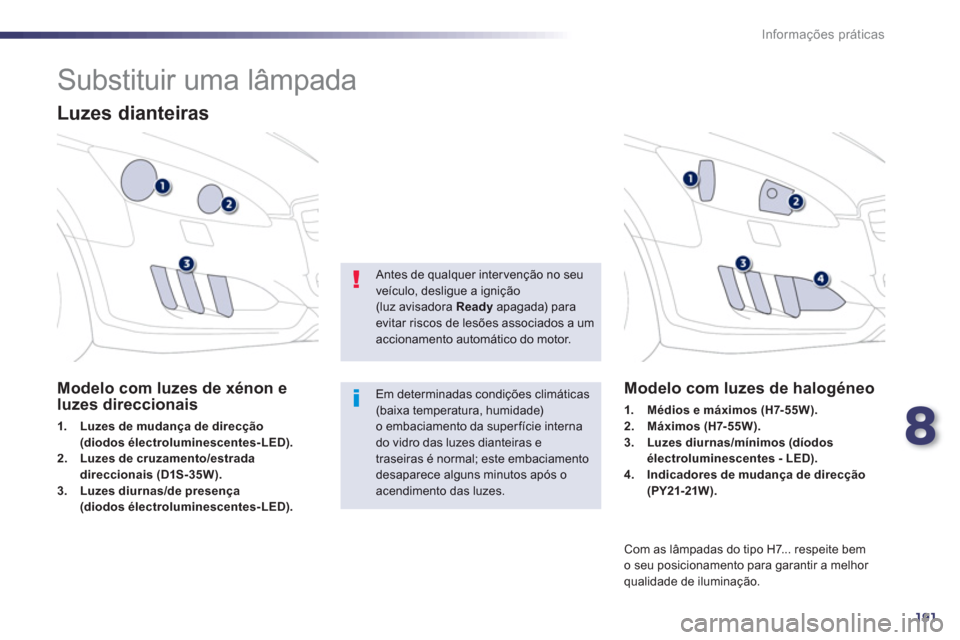

Luzes dianteiras
Modelo com luzes de xénon eluzes direccionais
1.Luzes de mudança de direcção(diodos électroluminescentes-LED).2.Luzes de cruzamento/estrada direccionais (D1S-35W).3.Luzes diurnas/de presença(diodos électroluminescentes-LED).
Modelo com luzes de halogéneo
1.Médios e máximos(H7-55W).2.Máximos (H7-55W).3.Luzes diurnas/mínimos (díodosélectroluminescentes - LED).4.Indicadores de mudança de direcção (PY21-21W).
Com as lâmpadas do tipo H7... respeite bemo seu posicionamento para garantir a melhor qualidade de iluminação.
Em determinadas condições climáticas(baixa temperatura, humidade)o embaciamento da super fície interna
do vidro das luzes dianteiras etraseiras é normal; este embaciamento desaparece alguns minutos após oacendimento das luzes.

Antes de qualquer intervenção no seu veículo, desligue a ignição(luz avisadora Readyapagada) para evitar riscos de lesões associados a umaccionamento automático do motor.

192
Informações práticas

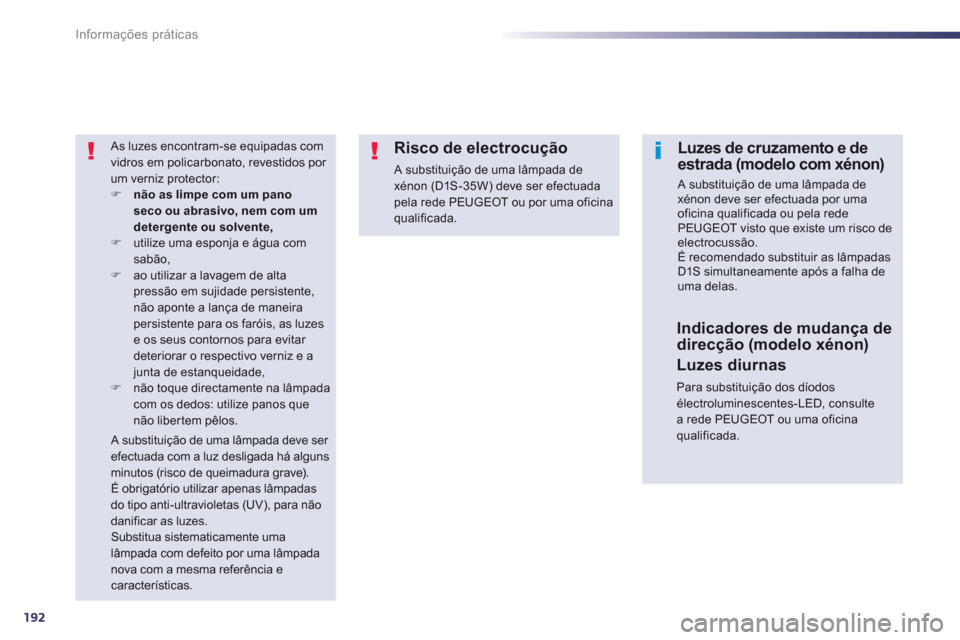

As luzes encontram-se equipadas com
vidros em policarbonato, revestidos por um verniz protector:)não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,)utilize uma esponja e água comsabão, )ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneirapersistente para os faróis, as luzese os seus contornos para evitar deteriorar o respectivo verniz e ajunta de estanqueidade, )não toque directamente na lâmpadacom os dedos: utilize panos que não liber tem pêlos.
Risco de electrocução

A substituição de uma lâmpada dexénon (D1S-35W) deve ser efectuada pela rede PEUGEOT ou por uma oficina qualificada.


A substituição de uma lâmpada deve ser efectuada com a luz desligada há algunsminutos (risco de queimadura grave).É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para nãodanificar as luzes.Substitua sistematicamente uma lâmpada com defeito por uma lâmpadanova com a mesma referência e características.









Luzes de cruzamento e deestrada (modelo com xénon)

A substituição de uma lâmpada de xénon deve ser efectuada por umaoficina qualificada ou pela redePEUGEOT visto que existe um risco deelectrocussão. É recomendado substituir as lâmpadas D1S simultaneamente após a falha de uma delas.

Indicadores de mudança de direcção (modelo xénon)
Luzes diurnas

Para substituição dos díodos électroluminescentes-LED, consulte a rede PEUGEOT ou uma oficina
qualificada.

8
193
Informações práticas

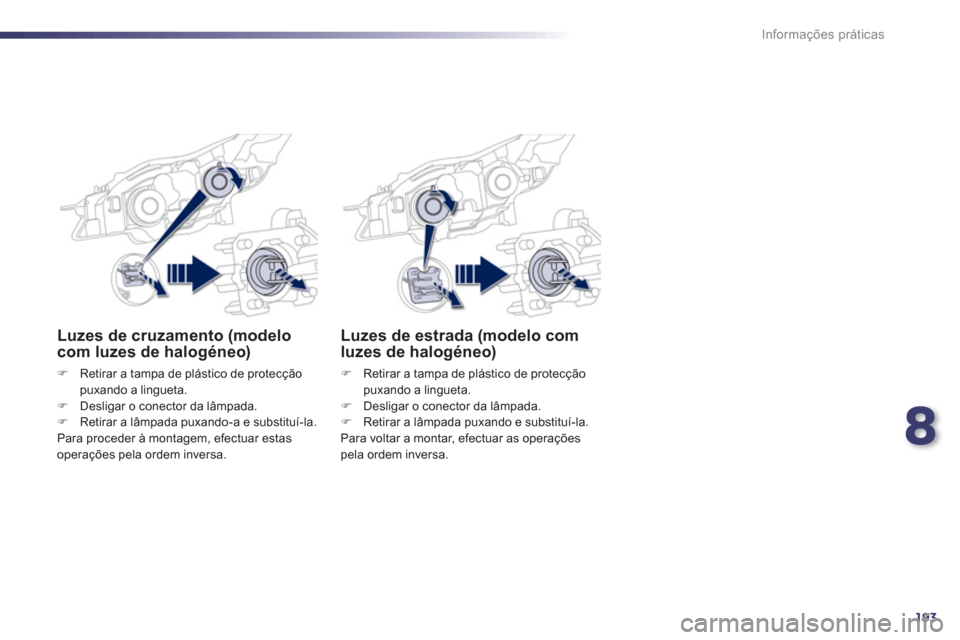

Luzes de estrada (modelo com luzes de halogéneo)
) Retirar a tampa de plástico de protecção
puxando a lingueta.) Desligar o conector da lâmpada. )
Retirar a lâmpada puxando e substituí-la.
Para voltar a montar, efectuar as operaçõespela ordem inversa.
Luzes de cruzamento (modelo com luzes de halogéneo)
)Retirar a tampa de plástico de protecçãopuxando a lingueta.)Desligar o conector da lâmpada.)Retirar a lâmpada puxando-a e substituí-la.
Para proceder à montagem, efectuar estas
operações pela ordem inversa.

194
Informações práticas

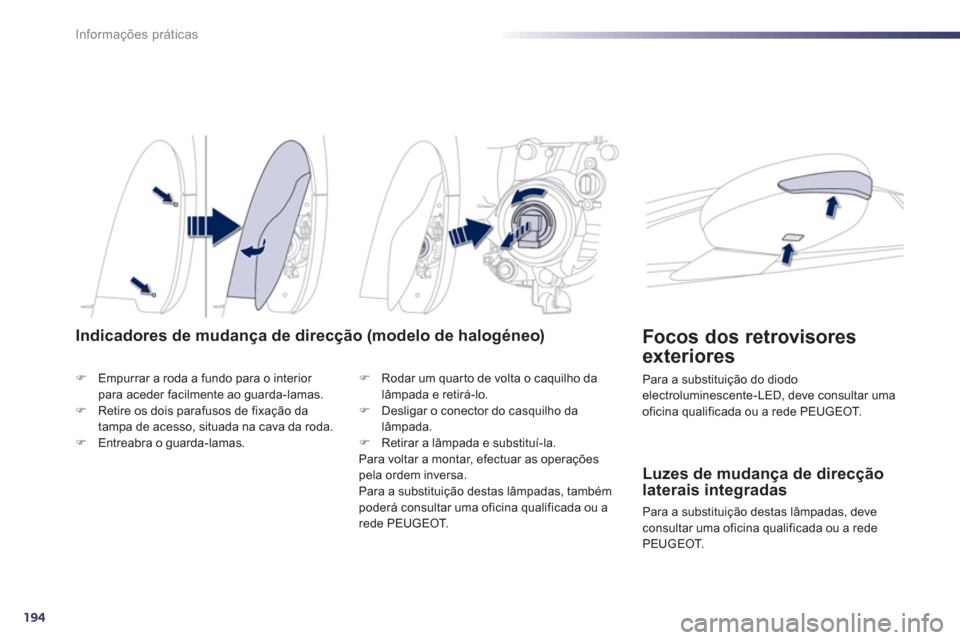

Indicadores de mudança de direcção (modelo de halogéneo)
)Empurrar a roda a fundo para o interior para aceder facilmente ao guarda-lamas.)Retire os dois parafusos de fixação da
tampa de acesso, situada na cava da roda.)Entreabra o guarda-lamas.
) Rodar um quarto de volta o caquilho dalâmpada e retirá-lo. )
Desligar o conector do casquilho da lâmpada.)
Retirar a lâmpada e substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar uma oficina qualificada ou a
rede PEUGEOT.
Luzes de mudança de direcçãolaterais integradas
Para a substituição destas lâmpadas, deveconsultar uma oficina qualificada ou a rede
PEUGEOT.
Focos dos retrovisores
exteriores
Para a substituição do diodo electroluminescente-LED, deve consultar uma
oficina qualificada ou a rede PEUGEOT.

8
195
Informações práticas
1.Luzes de travagem (diodos emissores de luz, LED).2. Luzes de marcha atrás (W19W).3.Luzes de mudança de direcção(PY21W âmbar).4.Luzes de presença (diodos emissores de luz, LED).5.Luzes de nevoeiro (diodos emissores de luz, LED).



















Luzes traseiras
Indicadores de direcção (nos guarda-lamas)
)
Abrir a mala.)
Retirar a espuma de estanqueidade.)
Desligar o conector da luz. )
Retirar a porca de fixação da luz.
)
Tirar com cuidado a luz pelo exterior. )
Retirar a espuma de estanqueidade.)
Desengatar o por ta-lâmpada. )
Rodar um quarto de volta a lâmpada e substituí-a.
Para a montagem, efectuar as operações pela
ordem inversa.



Substituição das luzes de diodos electroluminescentes-LED

Para a substituição, consulte uma oficina qualificada ou a rede PEUGEOT.

196
Informações práticas
Luzes de marcha-atrás (tampa da mala)
)Abrir a tampa da mala, de seguida, retirar a
tampa de acesso.
)Desligar o conector da luz. )Retirar a porca de fixação da luz.
) Retirar com cuidado a luz pelo exterior. )
Retirar a espuma de estanqueidade.)Rodar um quarto de volta o porta-lâmpada e substituir a lâmpada.
Para a montagem, efectuar estas operações no
sentido inverso.

8
197
Informações práticas

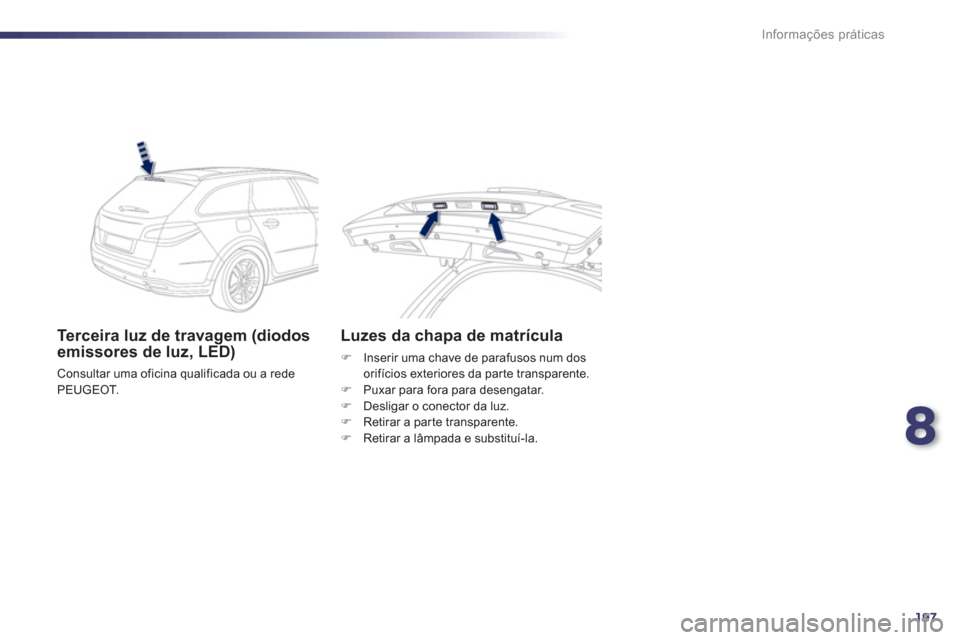

Terceira luz de travagem (diodosemissores de luz, LED)
Consultar uma oficina qualificada ou a rede
PEUGEOT.
Luzes da chapa de matrícula
) Inserir uma chave de parafusos num dos
orifícios exteriores da parte transparente. ) Puxar para fora para desengatar.)
Desligar o conector da luz.)
Retirar a parte transparente.)
Retirar a lâmpada e substituí-la.

198
Informações práticas

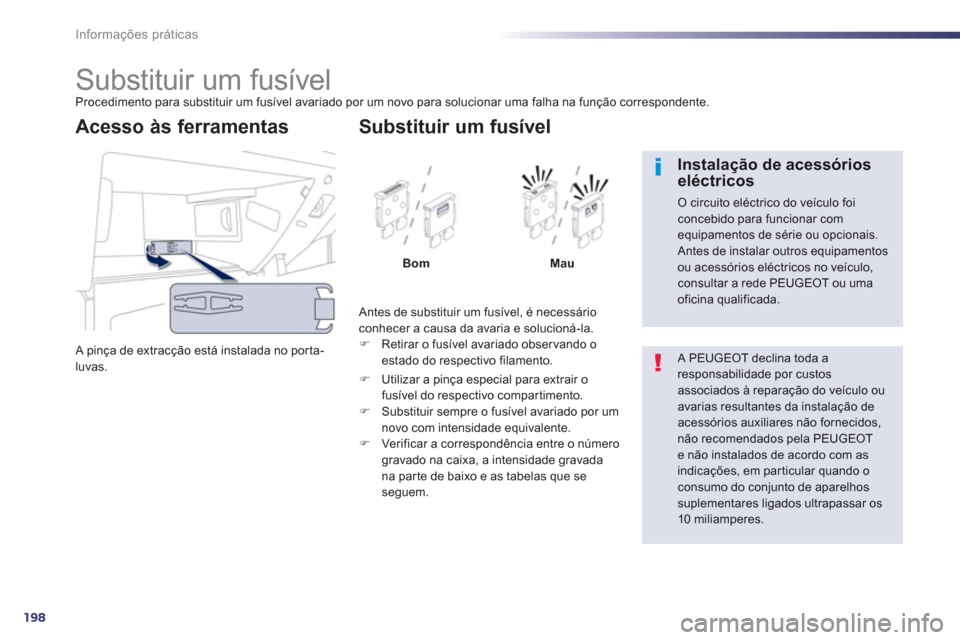

Substituir um fusível Procedimento para substituir um fusível avariado por um novo para solucionar uma falha na função correspondente.

A pinça de extracção está instalada no por ta-
luvas.
Acesso às ferramentas
Antes de substituir um fusível, é necessário conhecer a causa da avaria e solucioná-la. )
Retirar o fusível avariado observando o estado do respectivo filamento.


Substituir um fusível
BomMau
)
Utilizar a pinça especial para extrair o fusível do respectivo compartimento. )
Substituir sempre o fusível avariado por um
novo com intensidade equivalente. ) Ver ificar a correspondência entre o númerogravado na caixa, a intensidade gravada
na par te de baixo e as tabelas que se
seguem.

A PEUGEOT declina toda aresponsabilidade por custos associados à reparação do veículo ou avarias resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela PEUGEOTe não instalados de acordo com as indicações, em par ticular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.


Instalação de acessórios eléctricos
O circuito eléctrico do veículo foiconcebido para funcionar com equipamentos de série ou opcionais. Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consultar a rede PEUGEOT ou uma oficina qualificada.
