2012 Peugeot 3008 Hybrid 4 ABS

93

Bei eingeschalteter Kontrollleuchte sind
die hinteren Schalter gesperrt.
Bei ausgeschalteter Kontrollleuchte sind
die hinteren Schalter betriebsbereit.


Mit diesem Schalter werden
auch die Türöffner der hin-
teren Türen blockiert (siehe
Abschnitt "Kindersicherheit").
Reinitialisierung
Wenn sich ein Fenster beim automa-
tischen Hochfahren nicht bewegt, müs-
sen Sie das System reinitialisieren:


)
ziehen Sie den Schalter, bis das
Fenster stehen bleibt,

)
lassen Sie den Schalter wieder los
und ziehen Sie ihn erneut, wieder-
holen Sie diesen Vorgang, bis es
ganz geschlossen ist,

)
halten Sie den Schalter nach dem
Schließen noch etwa eine Sekunde
lang fest,

)
drücken Sie auf den Schalter, um
das Fenster automatisch bis zur
tiefsten Position abzusenken,

)
wenn es seine tiefste Position er-
reicht hat, drücken Sie erneut etwa
eine Sekunde lang auf den Schalter.
Jeder davon abweichende Be-
triebszustand der Kontrollleuchte
weist auf eine Funktionsstörung
der elektrischen Kindersicherung hin.
Lassen Sie das System bei einem Ver-
treter des PEUGEOT-Händlernetzes
oder durch eine qualifi zierte Werkstatt
überprüfen.
Ziehen Sie immer den Zündschlüssel
ab, auch wenn Sie das Fahrzeug nur
für kurze Zeit verlassen.
Wenn der Fensterheber beim Betäti-
gen klemmt, muss das Fenster in die
entgegengesetzte Richtung bewegt
werden. Drücken Sie dazu auf den ent-
sprechenden Schalter.
Wenn der Fahrer die Fensterheber
der Fahrgäste betätigt, muss er sich
vergewissern, dass niemand das ord-
nungsgemäße Schließen der Fenster
behindert.
Der Fahrer muss sich vergewissern,
dass die Mitreisenden die Fensterhe-
ber richtig bedienen.
Achten Sie, wenn Sie die Fenster betä-
tigen, auf mitfahrende Kinder.


Deaktivieren der hinteren
Fensterheber und Türöffner



)
Drücken Sie zur Sicherheit Ihrer
Kinder bei eingeschalteter Zündung
auf den Schalter 5
, um die hinteren
Fensterheberschalter zu deaktivie-
ren, gleichgültig, in welcher Position
sich das Fenster befi ndet.

Es ist nach wie vor möglich, die Türen von au-
ßen zu öffnen und die hinteren elektrischen
Fensterheber vom Fahrersitz aus zu bedienen.

Während dieses Vorgangs ist die
Einklemmsicherung wirkungslos.

ÖF
F
98

Solange der Tankverschluss nicht
wieder auf die Einfüllöffnung aufge-
setzt worden ist, lässt sich der Schlüs-
sel nicht aus dem Schloss ziehen.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar durch
den völlig normalen Unterdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht.
KRAFTSTOFFTANK


Tankinhalt: ca. 56,5 Liter
Um sicher zu tanken:
Nach dem Tanken:


)
setzen Sie den Tankverschluss wie-
der auf,

)
drehen Sie den Schlüssel nach
rechts und ziehen Sie ihn ab,

)
schließen Sie die Klappe.

)
ziehen Sie den Tankverschluss ab
und hängen Sie ihn an der Innen-
seite der Tankklappe auf,

)
tanken Sie voll, aber füllen Sie
nach dem dritten Abschalten
der Zapfpistole keinen Kraftstoff
mehr nach
; dies könnte zu
Funktionsstörungen führen.


Kraftstoffreserveleuchte

Funktionsstörung

Wenn der Zeiger der Kraftstofftankan-
zeige auf Null zurückgeht, liegt eine Be-
triebsstörung in der Messeinrichtung vor.
Lassen Sie das System von einem Ver-
treter des PEUGEOT-Händlernetzes
überprüfen.


Kraftstoff tanken

Ein Aufkleber an der Innenseite der Tank-
klappe gibt Ihnen Auskunft über die für Ihren
Motor zu verwendende Art von Kraftstoff. Vor
der Befüllung mit Alternativkraftstoffen- z.B.
Biodiesel/Rapsmethylester- sind unbedingt
die gültigen Herstellervorgaben zu beachten.
Es müssen mehr als 5 Liter nachgetankt wer-
den, damit dies von der Tankanzeige regis-
triert wird. Wenn der Mindestfüllstand erreicht
ist, leuchtet diese Warnleuchte im
Kombiinstrument auf, während
gleichzeitig ein akustisches Signal
ertönt und eine Warnmeldung er-
scheint. Beim ersten Aufl euchten befi nden
sich noch ca. 6 Liter
Kraftstoff im Tank.
Solange nicht ausreichend Kraftstoff nach-
getankt wird, leuchtet diese Warnleuchte in
Verbindung mit dem akustischen Signal und
der Warnmeldung bei jedem Einschalten
der Zündung erneut auf. Während der Fahrt
werden das akustische Signal und die Warn-
meldung zunehmend häufi ger ausgegeben
je mehr sich der Tankinhalt der Marke "0"

nähert.

Tanken Sie unbedingt nach,
um eine Kraftstoffpanne zu
vermeiden.
Lesen Sie bei einer Kraftstoffpanne
(Diesel) im Abschnitt "Kontrollen" nach,
wie Sie in diesem Fall vorgehen sollten.


)

stellen Sie grund-
sätzlich den Motor
durch Ausschalten
der Zündung ab

( Ready
-

Kontrollleuchte muss erloschen sein), um
ein automatisches Starten des Motors wäh-
rend des Tankvorgangs zu verhindern,

)
öffnen Sie die Tankklappe,

)
stecken Sie den Schlüssel in das Tank-
schloss und drehen Sie ihn nach links,

SIC
105
SCHEIBENWISCHERSCHALTER
Bedienungselement zur Anwahl und
Schaltung der verschiedenen Front-
und Heckscheibenwischfunktionen, mit
denen der Regen von den Scheiben
abgeleitet und die Scheiben gereinigt
werden.
Front- und Heckscheibenwischer die-
nen dazu, die Sicht des Fahrers den
jeweiligen Witterungsbedingungen an-
zupassen.
Manuelle Bedienung
Die Scheibenwischer werden vom Fah-
rer mit dem Hebel A
und dem Ring B

betätigt.

Ausführung mit Intervallschaltung



Ausführung mit Wischautomatik

Schnell (starker Nieder-
schlag),

Normal (mäßiger Regen),

Intervallschaltung (proportional
zur Fahrzeuggeschwindigkeit),

Wischautomatik und dann
kurz wischen (siehe ent-
sprechenden Abschnitt)

Aus.



Kurz wischen (nach unten
drücken und loslassen),

Frontscheibenwischer

A.
Hebel zur Einstellung der Wischge-
schwindigkeit:







oder
Programmierung

Verschiedene Wischfunktionen sind mit
Automatikschaltung erhältlich wie die
Optionen:


- Frontscheibenwischer mit Wischau-
tomatik,

- Heckscheibenwischer mit Einschalt-
automatik beim Einlegen des Rück-
wärtsgangs.

AUSSTATTUNG
11 2
ABLAGEMÖGLICHKEITEN FÜR DEN FAHRER

Staufach

Enthält spezielle Ablagen zur Aufbe-
wahrung der Borddokumente, ...


)
Um den Behälter zu öffnen, ziehen
Sie am Griff und kippen Sie das
Staufach an.

BELEUCHTETES
HANDSCHUHFACH
Im Handschuhfach befi nden sich Abla-
gen, Audioanschlüsse für einen tragbaren
Player und ein SIM-Karteneinschub (nur
in Verbindung mit WIP Com 3D), ...


)
Heben Sie den Griff an, um das
Handschuhfach zu öffnen.
Die Beleuchtung schaltet sich beim Öffnen
des Deckels ein.
SONNENBLENDE
Schutz gegen das von vorn oder seitlich
einfallende Sonnenlicht mit beleuch-
tetem Make-Up-Spiegel


)
Öffnen Sie bei eingeschalteter
Zündung die Abdeckklappe; der
Spiegel wird automatisch beleuchtet.
An der Sonnenblende befi ndet sich
auch ein Kartenhalter.

Kartenhalter

Ermöglichen beispielsweise das Auf-
bewahren eines Mauttickets oder einer
Parkkarte.


Münzfach

Ablagefach
Um einen tragbaren Player an-
zuschließen oder eine SIM-Karte
einzulegen siehe Abschnitt "Au-
dioanlage und Telematik".

AUSSTATTUNG
113
12 V STECKDOSEN FÜR ZUBEHÖR


)
Um ein Zubehörteil mit 12 V Be-
triebsspannung (maximale Leistung:
120 Watt) anzuschließen, entfernen
Sie die Verschlusskappe und ver-
wenden Sie einen geeigneten Ad-
apter.
Beachten Sie die angegebene Leistung,
damit Ihr Zubehörteil keinen Schaden
nimmt.
ARMLEHNE VORN
Komfortzubehör und Staumöglichkeit
für Fahrer und Beifahrer.


)
Heben Sie den Deckel auf der lin-
ken Seite an.


Staufach

Eine Belüftungsdüse liefert kühle Luft.
WIP PLUG - USB-GERÄT


Eine Anschlusseinheit, die aus einer
USB-Schnittstelle besteht, befi ndet sich
in der Armlehne vorn.
An ihr lässt sich ein tragbares Gerät,
z.B. ein iPod
® 5. Generation oder höher
oder ein USB-Stick anschließen.
Sie liest die Audiodateien (mp3, ogg,
wma, wav...), die auf Ihr Autoradio über-
tragen werden, um diese über die Laut-
sprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder
über die Betätigungen am Lenkrad oder
über das Bedienteil des Autoradios
steuern und diese in der Multifunktions-
anzeige anzeigen lassen.

Während sich das Gerät in Anwendung
befi ndet, wird es automatisch geladen.

Ausführlichere Informationen
zur Benutzung dieses Geräts
fi nden Sie unter "WIP Com
3D" bzw. "WIP Sound" im Abschnitt
"Audio und Telematik".

KINDERSICHERHEIT
124

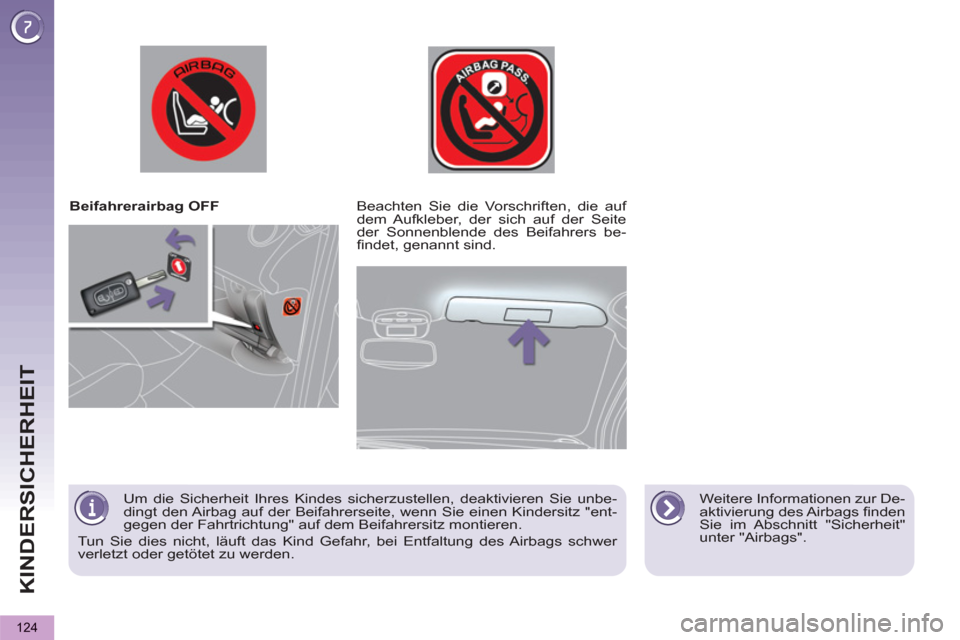

Beifahrerairbag OFF

Weitere Informationen zur De-
aktivierung des Airbags fi nden
Sie im Abschnitt "Sicherheit"
unter "Airbags".
Beachten Sie die Vorschriften, die auf
dem Aufkleber, der sich auf der Seite
der Sonnenblende des Beifahrers be-
fi ndet, genannt sind.

Um die Sicherheit Ihres Kindes sicherzustellen, deaktivieren Sie unbe-
dingt den Airbag auf der Beifahrerseite, wenn Sie einen Kindersitz "ent-
gegen der Fahrtrichtung" auf dem Beifahrersitz montieren.
Tun Sie dies nicht, läuft das Kind Gefahr, bei Entfaltung des Airbags schwer
verletzt oder getötet zu werden.

KINDERSICHERHEIT
127

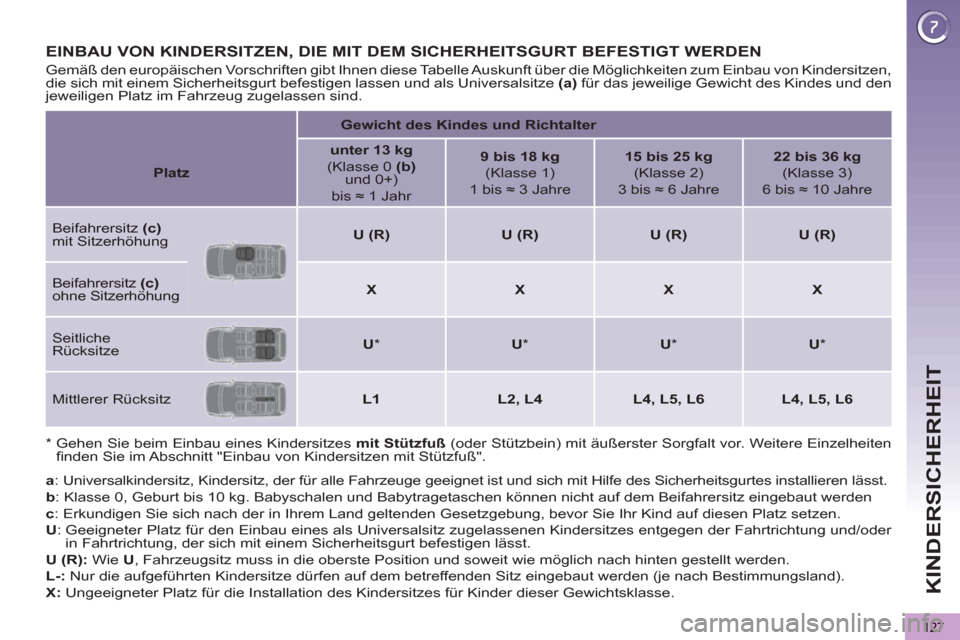

EINBAU VON KINDERSITZEN, DIE MIT DEM SICHERHEITSGURT BEFESTIGT WERDEN


*
Gehen Sie beim Einbau eines Kindersitzes mit Stützfuß
(oder Stützbein) mit äußerster Sorgfalt vor. Weitere Einzelheiten
fi nden Sie im Abschnitt "Einbau von Kindersitzen mit Stützfuß".
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen,
die sich mit einem Sicherheitsgurt befestigen lassen und als Universalsitze (a)
für das jeweilige Gewicht des Kindes und den
jeweiligen Platz im Fahrzeug zugelassen sind.


Gewicht des Kindes und Richtalter




Platz



unter 13 kg

(Klasse 0 (b)

und 0+)
bis ≈ 1 Jahr

9 bis 18 kg

(Klasse 1)
1 bis ≈ 3 Jahre

15 bis 25 kg

(Klasse 2)
3 bis ≈ 6 Jahre

22 bis 36 kg

(Klasse 3)
6 bis ≈ 10 Jahre
Beifahrersitz (c)

mit Sitzerhöhung




U (R)



U
(R)



U
(R)



U
(R)


Beifahrersitz (c)
ohne Sitzerhöhung

X



X



X



X


Seitliche
Rücksitze



U

*


U

*


U

*


U

*

Mittlerer Rücksitz



L1



L2, L4



L4, L5, L6



L4, L5, L6




a
: Universalkindersitz, Kindersitz, der für alle Fahrzeuge geeignet ist und sich mit Hilfe des Sicherheitsgurtes installieren lässt.

b
: Klasse 0, Geburt bis 10 kg. Babyschalen und Babytragetaschen können nicht auf dem Beifahrersitz eingebaut werden

c
: Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie Ihr Kind auf diesen Platz setzen.

U
: Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes entgegen der Fahrtrichtung und/oder
in Fahrtrichtung, der sich mit einem Sicherheitsgurt befestigen lässt.

U (R):
Wie U
, Fahrzeugsitz muss in die oberste Position und soweit wie möglich nach hinten gestellt werden.

L-:
Nur die aufgeführten Kindersitze dürfen auf dem betreffenden Sitz eingebaut werden (je nach Bestimmungsland).

X:
Ungeeigneter Platz für die Installation des Kindersitzes für Kinder dieser Gewichtsklasse.

KINDERSICHERHEIT
131

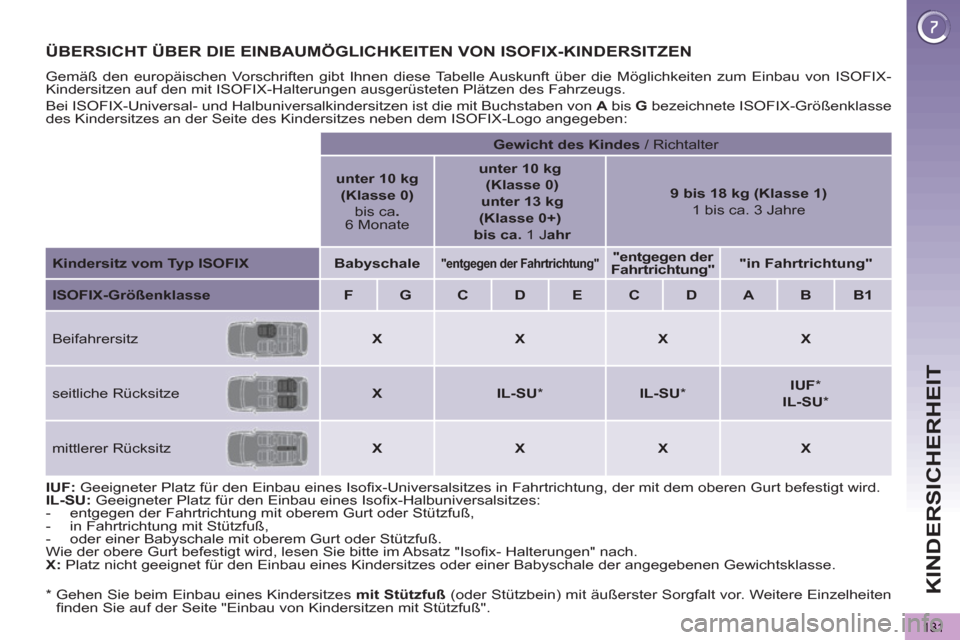

ÜBERSICHT ÜBER DIE EINBAUMÖGLICHKEITEN VON ISOFIX-KINDERSITZEN
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-
Kindersitzen auf den mit ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A
bis G
bezeichnete ISOFIX-Größenklasse
des Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben:

IUF:
Geeigneter Platz für den Einbau eines Isofi x-Universalsitzes in Fahrtrichtung, der mit dem oberen Gurt befestigt wird.

IL-SU:
Geeigneter Platz für den Einbau eines Isofi x-Halbuniversalsitzes:


- entgegen der Fahrtrichtung mit oberem Gurt oder Stützfuß,

- in Fahrtrichtung mit Stützfuß,

- oder einer Babyschale mit oberem Gurt oder Stützfuß.
Wie der obere Gurt befestigt wird, lesen Sie bitte im Absatz "Isofi x- Halterungen" nach.

X:
Platz nicht geeignet für den Einbau eines Kindersitzes oder einer Babyschale der angegebenen Gewichtsklasse.



Gewicht des Kindes
/ Richtalter


unter 10 kg
(Klasse 0)

bis ca .

6 Monate

unter 10 kg
(Klasse 0)

unter 13 kg
(Klasse 0+)

bis ca.
1 J ahr



9 bis 18 kg (Klasse 1)

1 bis ca. 3 Jahre


Kindersitz vom Typ ISOFIX



Babyschale





"entgegen der Fahrtrichtung"




"entgegen der
Fahrtrichtung"



"in Fahrtrichtung"




ISOFIX-Größenklasse



F



G



C



D



E



C



D



A



B



B1



Beifahrersitz

X



X



X



X



seitliche Rücksitze

X



IL-SU

*


IL-SU

*


IUF

*
IL-SU

*


mittlerer Rücksitz

X



X



X



X



*
Gehen Sie beim Einbau eines Kindersitzes mit Stützfuß
(oder Stützbein) mit äußerster Sorgfalt vor. Weitere Einzelheiten
fi nden Sie auf der Seite "Einbau von Kindersitzen mit Stützfuß".
