2012 Lancia Flavia Drift- och underhållshandbok (in Swedish)

 När fordonet långtidsförvaras ellerinte körs på två veckor eller mer
(t.ex. under semestern) ska luft-
konditioneringssystemet köras på
tomgång i cirka fem minuter med
inställning för ytterluft och snabb
fläkthastighet. Då får systemet till-
räcklig smörjning och risken för
kompressorskador minskar när
systemet startas igen.

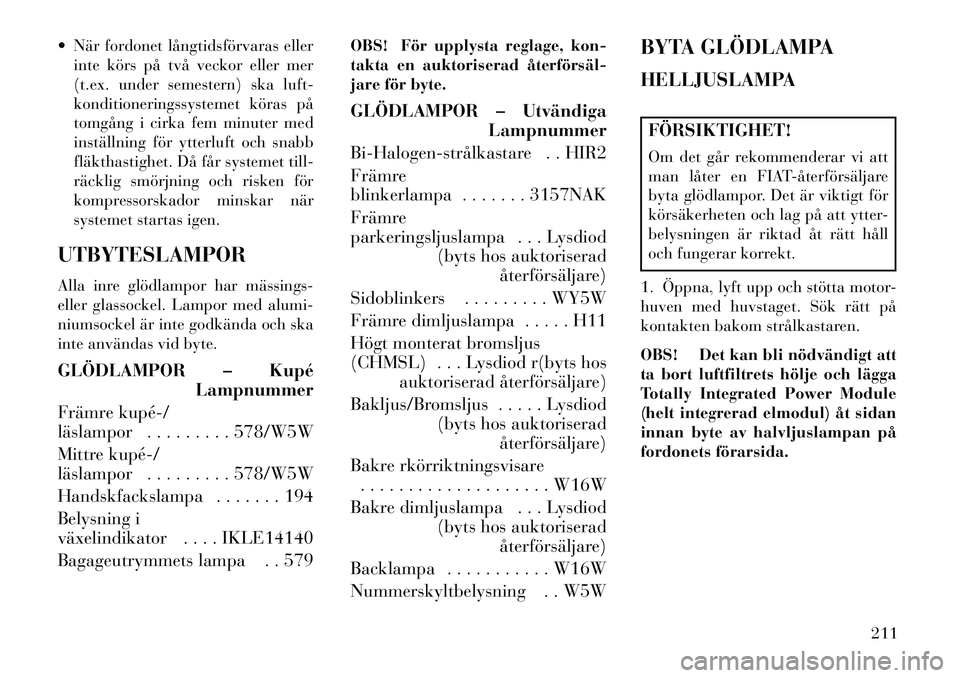

UTBYTESLAMPOR
Alla inre glödlampor har mässings­
eller glassockel. Lampor med alumi-
niumsockel är inte godkända och ska
inte användas vid byte.
GLÖDLAMPOR – Kupé Lampnummer
Främre kupé­/
läslampor . . . . . . . . . 578/W5W
Mittre kupé­/
läslampor . . . . . . . . . 578/W5W
Handskfackslampa . . . . . . . 194
Belysning i
växelindikator . . . . IKLE14140
Bagageutrymmets lampa . . 579 OBS! För upplysta reglage, kon-
takta en auktoriserad återförsäl­
jare för byte.
GLÖDLAMPOR – Utvändiga
Lampnummer
Bi­Halogen­strålkastare . . HIR2
Främre
blinkerlampa . . . . . . . 3157NAK
Främre
parkeringsljuslampa . . . Lysdiod (byts hos auktoriseradåterförsäljare)
Sidoblinkers . . . . . . . . . WY5W
Främre dimljuslampa . . . . . H11
Högt monterat bromsljus
(CHMSL) . . . Lysdiod r(byts hos auktoriserad återförsäljare)
Bakljus/Bromsljus . . . . . Lysdiod (byts hos auktoriseradåterförsäljare)
Bakre rkörriktningsvisare . . . . . . . . . . . . . . . . . . . . W16W
Bakre dimljuslampa . . . Lysdiod (byts hos auktoriseradåterförsäljare)
Backlampa . . . . . . . . . . . W16W
Nummerskyltbelysning . . W5W BYTA GLÖDLAMPA
HELLJUSLAMPA
FÖRSIKTIGHET!
Om det går rekommenderar vi att
man låter en FIAT­återförsäljare
byta glödlampor. Det är viktigt för
körsäkerheten och lag på att ytter-
belysningen är riktad åt rätt håll
och fungerar korrekt.
1. Öppna, lyft upp och stötta motor-
huven med huvstaget. Sök rätt på
kontakten bakom strålkastaren.
OBS! Det kan bli nödvändigt att
ta bort luftfiltrets hölje och lägga
Totally Integrated Power Module
(helt integrerad elmodul) åt sidan
innan byte av halvljuslampan på
fordonets förarsida.
211

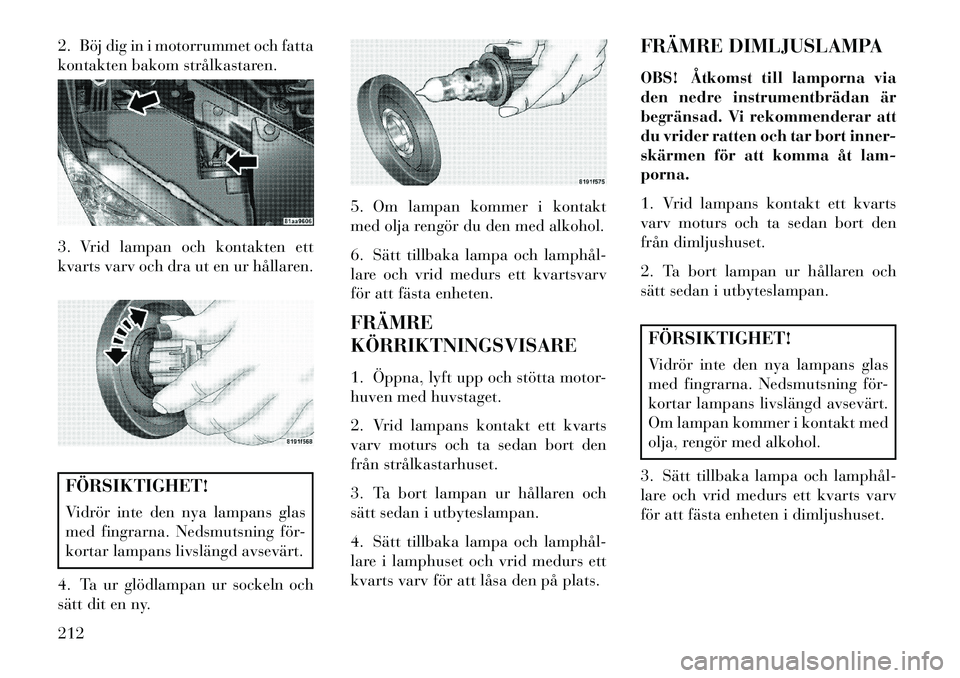

2. Böj dig in i motorrummet och fatta
kontakten bakom strålkastaren.
3. Vrid lampan och kontakten ett
kvarts varv och dra ut en ur hållaren.FÖRSIKTIGHET!
Vidrör inte den nya lampans glas
med fingrarna. Nedsmutsning för-
kortar lampans livslängd avsevärt.
4. Ta ur glödlampan ur sockeln och
sätt dit en ny. 5. Om lampan kommer i kontakt
med olja rengör du den med alkohol.
6. Sätt tillbaka lampa och lamphål­
lare och vrid medurs ett kvartsvarv
för att fästa enheten.
FRÄMRE
KÖRRIKTNINGSVISARE
1. Öppna, lyft upp och stötta motor-
huven med huvstaget.
2. Vrid lampans kontakt ett kvarts
varv moturs och ta sedan bort den
från strålkastarhuset.
3. Ta bort lampan ur hållaren och
sätt sedan i utbyteslampan.
4. Sätt tillbaka lampa och lamphål­
lare i lamphuset och vrid medurs ett
kvarts varv för att låsa den på plats.FRÄMRE DIMLJUSLAMPA
OBS! Åtkomst till lamporna via
den nedre instrumentbrädan är
begränsad. Vi rekommenderar att
du vrider ratten och tar bort inner-
skärmen för att komma åt lam-
porna.
1. Vrid lampans kontakt ett kvarts
varv moturs och ta sedan bort den
från dimljushuset.
2. Ta bort lampan ur hållaren och
sätt sedan i utbyteslampan.
FÖRSIKTIGHET!
Vidrör inte den nya lampans glas
med fingrarna. Nedsmutsning för-
kortar lampans livslängd avsevärt.
Om lampan kommer i kontakt med
olja, rengör med alkohol.
3. Sätt tillbaka lampa och lamphål­
lare och vrid medurs ett kvarts varv
för att fästa enheten i dimljushuset.
212

BAKRE
KÖRRIKTNINGSVISARENS
LAMPOR
1. Öppna bagageluckan och dra för-
siktigt klädseln vid bakljuset åt sidan
(kräver borttagning av ett klämstift
som fäster klädseln intill bakljuset).
2. Ta bort de båda plastvingmutt-
rarna från lamphuset.
OBS! Placera, inifrån bagage-
luckan, en smal spårskruvmejsel
eller liknande mellan bakljusets
yttre kultapp och plasthylsa, så
kan det gå lättare att lossa dess
yttre kant.
3. Fatta tag i bakljusets inre och yttre
del och dra kraftigt så att bakljuset
lossar från fordonet.OBS! Det kraftiga ljud som hörs
vid borttagning när bakljusets
nedre del lossar från fordonets
monteringsfäste, är helt normalt.
4. Vrid och ta loss hållaren från lam-
pan.
5. Ta ut lampan ur hållaren och byt.
6. Sätt dit bakljuset, fästen och kläd­
sel.
BACKLAMPA
1. Ta bort fyra fjäderstift från botten
av den nedre kanten (från vänster till
höger: 1:a, 3:e, 6:e och 8:e) och två
fjäderstift från hållarens bakdel.
2. Ta bort hållaren genom att dra
framåt i bilens riktning.
3. Ta bort sockeln från höljet genom
att vrida moturs ett kvarts varv.4. Ta bort glödlampan från sockeln
genom att dra direkt utåt (vrid/rotera
inte) och installera en ny glödlampa.
5. Sätt tillbaka sockeln i höljet ge-
nom att vrida medurs ett kvarts varv.
6. Sätt tillbaka hållaren på dess
plats.
7. Snäpp fast de sex (6) fjäderstiften
på plats igen.
NUMMERSKYLTSBELYS-
NING
1. Tryck in, med en smal spårskruv­
mejsel, låsfliken på lamphusets ut-
sida, dra lamphuset nedåt och ta bort
det.
2. Ta bort glödlampans sockel genom
att vrida ut lampenheten.
3. Dra ut glödlampan från sockeln,
sätt dit en ny och sätt sedan tillbaka
glödlampssockeln i lamphuset.
4. Installera lamphuset på ljusram-
pen och kontrollera att låsfliken gri-
per in.
213

VÄTSKEVOLYMER
Metrisk
Bränsle (ungefär)
Alla 64 liter
Motorolja med filter
2,4-litersmotor 4,4 liter
Kylsystem *
2,4-litersmotor 7,3 liter
* Inklusive värmare och expansionskärl fyllt till MAX­nivå.
214

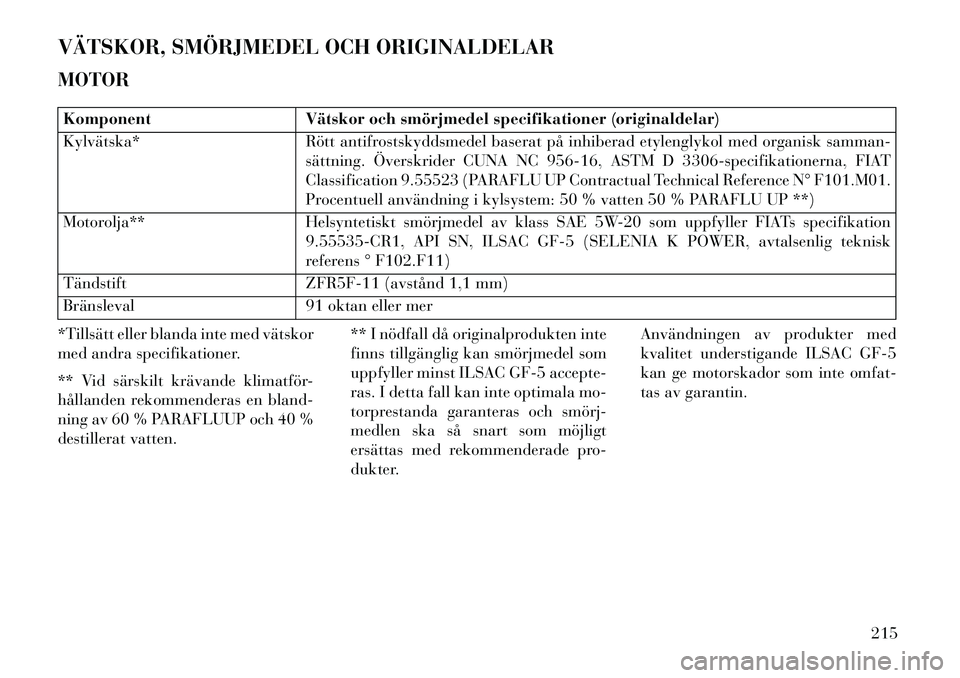

VÄTSKOR, SMÖRJMEDEL OCH ORIGINALDELAR
MOTORKomponentVätskor och smörjmedel specifikationer (originaldelar)
Kylvätska* Rött antifrostskyddsmedel baserat på inhiberad etylenglykol med organisk samman-
sättning. Överskrider CUNA NC 956-16, ASTM D 3306-specifikationerna, FIAT
Classification 9.55523 (PARAFLU UP Contractual Technical Reference N° F101.M01.
Procentuell användning i kylsystem: 50 % vatten 50 % PARAFLU UP **)
Motorolja** Helsyntetiskt smörjmedel av klass SAE 5W-20 som uppfyller FIATs specifikation
9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER, avtalsenlig teknisk
referens ° F102.F11)
Tändstift ZFR5F-11 (avstånd 1,1 mm)
Bränsleval 91 oktan eller mer
*Tillsätt eller blanda inte med vätskor
med andra specifikationer.
** Vid särskilt krävande klimatför-
hållanden rekommenderas en bland-
ning av 60 % PARAFLUUP och 40 %
destillerat vatten. ** I nödfall då originalprodukten inte
finns tillgänglig kan smörjmedel som
uppfyller minst ILSAC GF-5 accepte-
ras. I detta fall kan inte optimala mo-
torprestanda garanteras och smörj­
medlen ska så snart som möjligt
ersättas med rekommenderade pro-
dukter.Användningen av produkter med
kvalitet understigande ILSAC GF-5
kan ge motorskador som inte omfat-
tas av garantin.
215

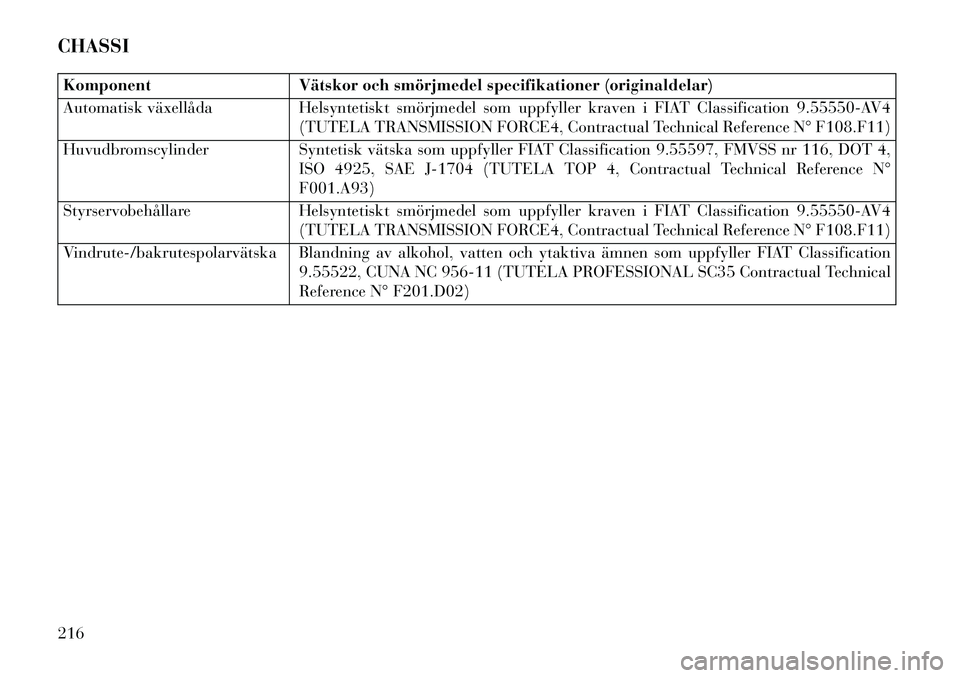

CHASSIKomponentVätskor och smörjmedel specifikationer (originaldelar)
Automatisk växellåda Helsyntetiskt smörjmedel som uppfyller kraven i FIAT Classification 9.55550-AV4
(TUTELA TRANSMISSION FORCE4, Contractual Technical Reference N° F108.F11)
Huvudbromscylinder Syntetisk vätska som uppfyller FIAT Classification 9.55597, FMVSS nr 116, DOT 4,
ISO 4925, SAE J-1704 (TUTELA TOP 4, Contractual Technical Reference N°
F001.A93)
Styrservobehållare Helsyntetiskt smörjmedel som uppfyller kraven i FIAT Classification 9.55550-AV4
(TUTELA TRANSMISSION FORCE4, Contractual Technical Reference N° F108.F11)
Vindrute­/bakrutespolarvätska Blandning av alkohol, vatten och ytaktiva ämnen som uppfyller FIAT Classification 9.55522, CUNA NC 956-11 (TUTELA PROFESSIONAL SC35 Contractual Technical
Reference N° F201.D02)
216

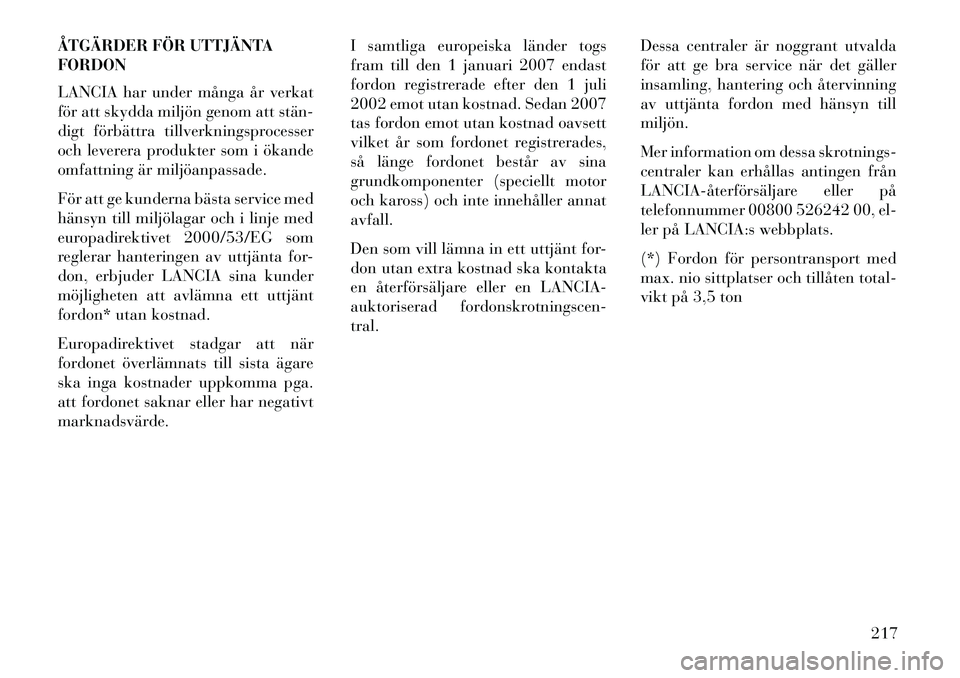

ÅTGÄRDER FÖR UTTJÄNTA
FORDON
LANCIA har under många år verkat
för att skydda miljön genom att stän­
digt förbättra tillverkningsprocesser
och leverera produkter som i ökande
omfattning är miljöanpassade.
För att ge kunderna bästa service med
hänsyn till miljölagar och i linje med
europadirektivet 2000/53/EG som
reglerar hanteringen av uttjänta for-
don, erbjuder LANCIA sina kunder
möjligheten att avlämna ett uttjänt
fordon* utan kostnad.
Europadirektivet stadgar att när
fordonet överlämnats till sista ägare
ska inga kostnader uppkomma pga.
att fordonet saknar eller har negativt
marknadsvärde.I samtliga europeiska länder togs
fram till den 1 januari 2007 endast
fordon registrerade efter den 1 juli
2002 emot utan kostnad. Sedan 2007
tas fordon emot utan kostnad oavsett
vilket år som fordonet registrerades,
så länge fordonet består av sina
grundkomponenter (speciellt motor
och kaross) och inte innehåller annat
avfall.
Den som vill lämna in ett uttjänt for-
don utan extra kostnad ska kontakta
en återförsäljare eller en LANCIA-
auktoriserad fordonskrotningscen-
tral.
Dessa centraler är noggrant utvalda
för att ge bra service när det gäller
insamling, hantering och återvinning
av uttjänta fordon med hänsyn till
miljön.
Mer information om dessa skrotnings-
centraler kan erhållas antingen från
LANCIA­återförsäljare eller på
telefonnummer 00800 526242 00, el-
ler på LANCIA:s webbplats.
(*) Fordon för persontransport med
max. nio sittplatser och tillåten total-
vikt på 3,5 ton
217
