CONOSCENZA DELLA VETTURA39
1

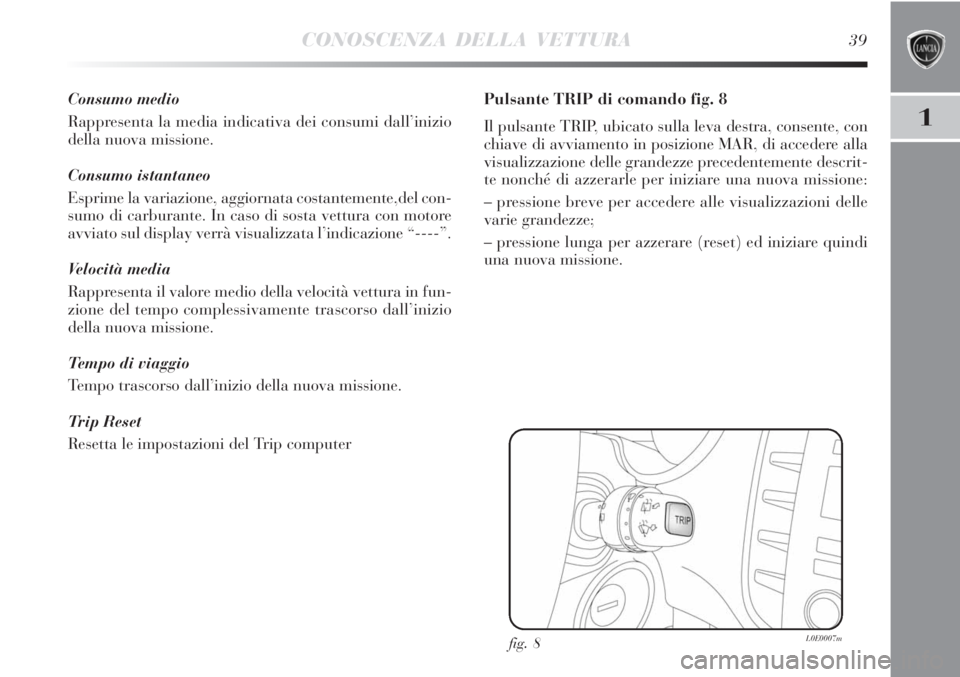

Consumo medio
Rappresenta la media indicativa dei consumi dall’inizio
della nuova missione.
Consumo istantaneo
Esprime la variazione, aggiornata costantemente,del con-
sumo di carburante. In caso di sosta vettura con motore
avviato sul display verrà visualizzata l’indicazione “----”.
Velocità media
Rappresenta il valore medio della velocità vettura in fun-
zione del tempo complessivamente trascorso dall’inizio
della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova missione.
Trip Reset
Resetta le impostazioni del Trip computerPulsante TRIP di comando fig. 8
Il pulsante TRIP, ubicato sulla leva destra, consente, con
chiave di avviamento in posizione MAR, di accedere alla
visualizzazione delle grandezze precedentemente descrit-
te nonché di azzerarle per iniziare una nuova missione:
– pressione breve per accedere alle visualizzazioni delle
varie grandezze;
– pressione lunga per azzerare (reset) ed iniziare quindi
una nuova missione.
fig. 8L0E0007m

40CONOSCENZA DELLA VETTURA
Nuova missione
Inizia da quando è effettuato un azzeramento:
– “manuale” da parte dell’utente, tramite la pressione del
relativo pulsante;
– “automatico” quando la “distanza percorsa” raggiun-
ge il valore 9999,9 km oppure quando il “tempo di viag-
gio” raggiunge il valore di 99.59 (99 ore e 59 minuti);
– dopo ogni scollegamento e conseguente riconnessione
della batteria.
AVVERTENZA L’operazione di azzeramento effettuata in
presenza delle visualizzazioni del “Trip A” effettua il re-
set solo delle grandezze relative alla propria funzione.
AVVERTENZA L’operazione di azzeramento effettuata in
presenza delle visualizzazioni del “Trip B” effettua il re-
set solo delle grandezze relative alla propria funzione.
Procedura di inizio viaggio
Con chiave di avviamento in posizione MAR, effettuare
l’azzeramento (reset) premendo e mantenendo premuto il
pulsante TRIP per più di 2 secondi.
Uscita Trip
Si esce automaticamente dalla funzione TRIP una volta
visualizzate tutte le grandezze oppure mantenendo pre-
muto il pulsante SET per più di 1 secondo.SIMBOLOGIA
Su alcuni componenti della vettura, od in prossimità de-
gli stessi, sono applicate specifiche targhette colorate, la
cui simbologia richiama l'attenzione ed indica precau-
zioni importanti che l'utente deve osservare nei confron-
ti del componente in questione.
Sotto il cofano motore è presente una targhetta riepilo-
gativa della simbologia.

CONOSCENZA DELLA VETTURA41
1

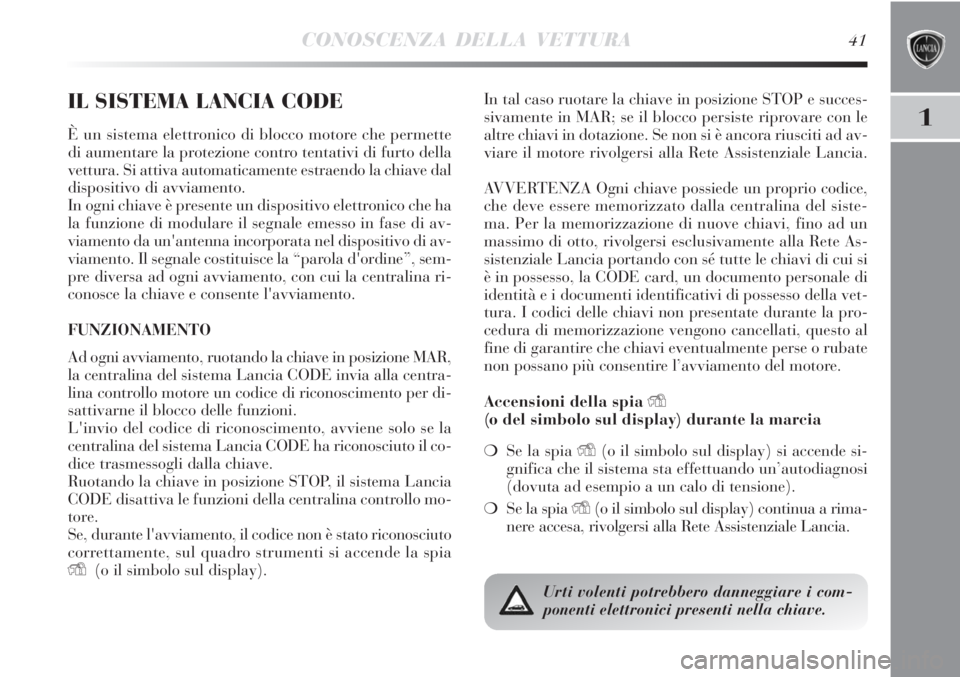

IL SISTEMA LANCIA CODE
È un sistema elettronico di blocco motore che permette
di aumentare la protezione contro tentativi di furto della
vettura. Si attiva automaticamente estraendo la chiave dal
dispositivo di avviamento.
In ogni chiave è presente un dispositivo elettronico che ha
la funzione di modulare il segnale emesso in fase di av-
viamento da un'antenna incorporata nel dispositivo di av-
viamento. Il segnale costituisce la “parola d'ordine”, sem-
pre diversa ad ogni avviamento, con cui la centralina ri-
conosce la chiave e consente l'avviamento.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in posizione MAR,
la centralina del sistema Lancia CODE invia alla centra-
lina controllo motore un codice di riconoscimento per di-
sattivarne il blocco delle funzioni.
L'invio del codice di riconoscimento, avviene solo se la
centralina del sistema Lancia CODE ha riconosciuto il co-
dice trasmessogli dalla chiave.
Ruotando la chiave in posizione STOP, il sistema Lancia
CODE disattiva le funzioni della centralina controllo mo-
tore.
Se, durante l'avviamento, il codice non è stato riconosciuto
correttamente, sul quadro strumenti si accende la spia
Y(o il simbolo sul display).In tal caso ruotare la chiave in posizione STOP e succes-
sivamente in MAR; se il blocco persiste riprovare con le
altre chiavi in dotazione. Se non si è ancora riusciti ad av-
viare il motore rivolgersi alla Rete Assistenziale Lancia.
AVVERTENZA Ogni chiave possiede un proprio codice,
che deve essere memorizzato dalla centralina del siste-
ma. Per la memorizzazione di nuove chiavi, fino ad un
massimo di otto, rivolgersi esclusivamente alla Rete As-
sistenziale Lancia portando con sé tutte le chiavi di cui si
è in possesso, la CODE card, un documento personale di
identità e i documenti identificativi di possesso della vet-
tura. I codici delle chiavi non presentate durante la pro-
cedura di memorizzazione vengono cancellati, questo al
fine di garantire che chiavi eventualmente perse o rubate
non possano più consentire l’avviamento del motore.
Accensioni della spia Y
(o del simbolo sul display) durante la marcia
❍Se la spia Y(o il simbolo sul display) si accende si-
gnifica che il sistema sta effettuando un’autodiagnosi
(dovuta ad esempio a un calo di tensione).
❍Se la spia Y(o il simbolo sul display) continua a rima-
nere accesa, rivolgersi alla Rete Assistenziale Lancia.
Urti volenti potrebbero danneggiare i com-
ponenti elettronici presenti nella chiave.

42CONOSCENZA DELLA VETTURA

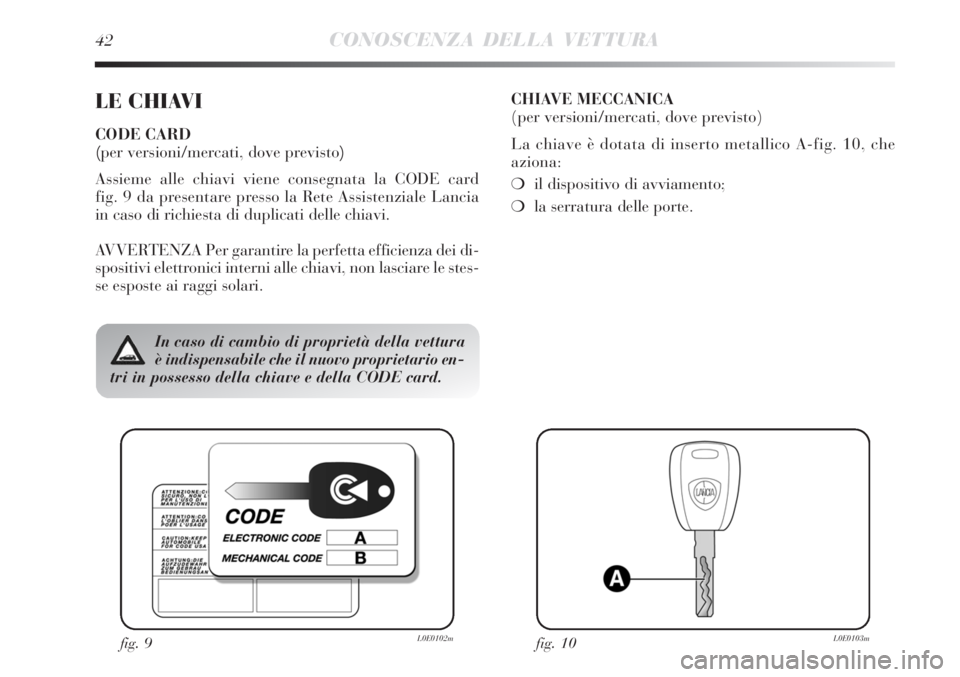

LE CHIAVI
CODE CARD
(per versioni/mercati, dove previsto)
Assieme alle chiavi viene consegnata la CODE card
fig. 9 da presentare presso la Rete Assistenziale Lancia
in caso di richiesta di duplicati delle chiavi.
AVVERTENZA Per garantire la perfetta efficienza dei di-
spositivi elettronici interni alle chiavi, non lasciare le stes-
se esposte ai raggi solari.CHIAVE MECCANICA
(per versioni/mercati, dove previsto)
La chiave è dotata di inserto metallico A-fig. 10, che
aziona:
❍il dispositivo di avviamento;
❍la serratura delle porte.
fig. 9L0E0102mfig. 10L0E0103m
In caso di cambio di proprietà della vettura
è indispensabile che il nuovo proprietario en-
tri in possesso della chiave e della CODE card.

CONOSCENZA DELLA VETTURA43
1
fig. 11L0E0104m

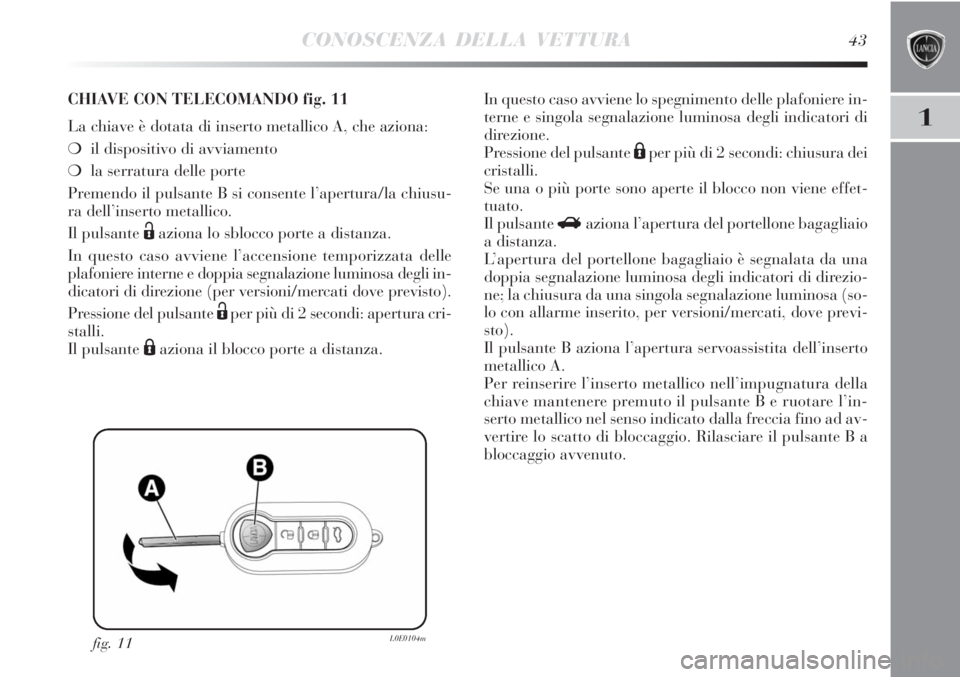

CHIAVE CON TELECOMANDO fig. 11
La chiave è dotata di inserto metallico A, che aziona:
❍il dispositivo di avviamento
❍la serratura delle porte
Premendo il pulsante B si consente l’apertura/la chiusu-
ra dell’inserto metallico.
Il pulsante
Ëaziona lo sblocco porte a distanza.
In questo caso avviene l’accensione temporizzata delle
plafoniere interne e doppia segnalazione luminosa degli in-
dicatori di direzione (per versioni/mercati dove previsto).
Pressione del pulsante
Ëper più di 2 secondi: apertura cri-
stalli.
Il pulsante
Áaziona il blocco porte a distanza.In questo caso avviene lo spegnimento delle plafoniere in-
terne e singola segnalazione luminosa degli indicatori di
direzione.
Pressione del pulsante
Áper più di 2 secondi: chiusura dei
cristalli.
Se una o più porte sono aperte il blocco non viene effet-
tuato.
Il pulsante
Raziona l’apertura del portellone bagagliaio
a distanza.
L’apertura del portellone bagagliaio è segnalata da una
doppia segnalazione luminosa degli indicatori di direzio-
ne; la chiusura da una singola segnalazione luminosa (so-
lo con allarme inserito, per versioni/mercati, dove previ-
sto).
Il pulsante B aziona l’apertura servoassistita dell’inserto
metallico A.
Per reinserire l’inserto metallico nell’impugnatura della
chiave mantenere premuto il pulsante B e ruotare l’in-
serto metallico nel senso indicato dalla freccia fino ad av-
vertire lo scatto di bloccaggio. Rilasciare il pulsante B a
bloccaggio avvenuto.

44CONOSCENZA DELLA VETTURA
Premere il pulsante B-fig. 11 solo quando la
chiave si trova lontano dal corpo, in partico-
lare dagli occhi e da oggetti deteriorabili (ad
esempio gli abiti). Non lasciare la chiave incusto-
dita per evitare che qualcuno, specialmente i bam-
bini, possa maneggiarla e premere inavvertitamente
il pulsante.
Richiesta di telecomandi supplementari
Il sistema può riconoscere fino ad 8 telecomandi. Qualo-
ra fosse necessario richiedere un nuovo telecomando, ri-
volgersi alla Rete Assistenziale Lancia portando con sé la
CODE card, un documento di identità e i documenti iden-
tificativi di possesso della vettura.

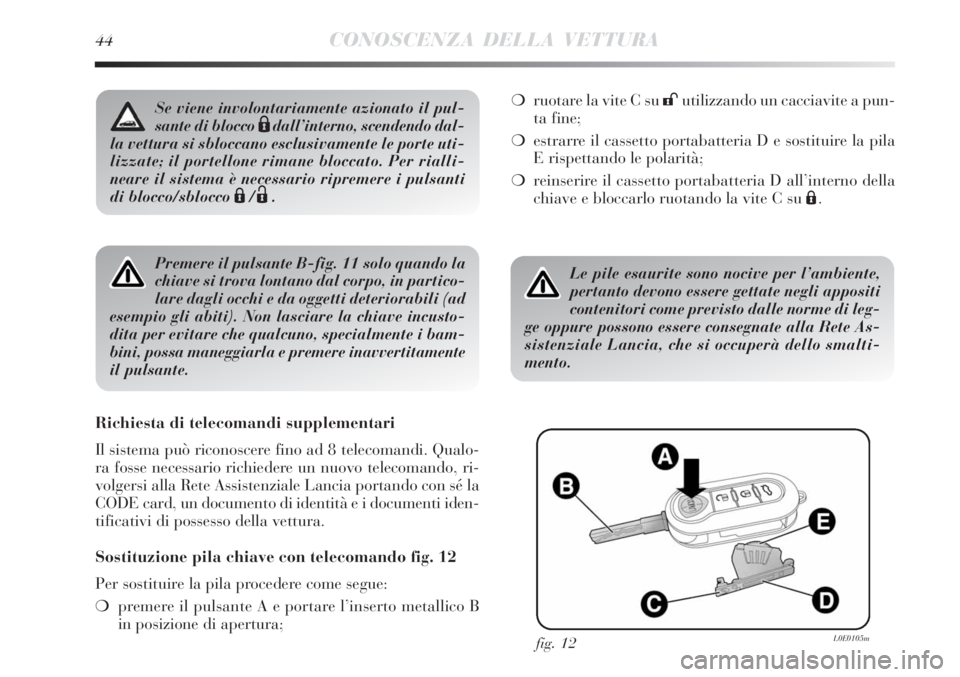

Sostituzione pila chiave con telecomando fig. 12
Per sostituire la pila procedere come segue:
❍premere il pulsante A e portare l’inserto metallico B
in posizione di apertura;
fig. 12L0E0105m
Le pile esaurite sono nocive per l’ambiente,
pertanto devono essere gettate negli appositi
contenitori come previsto dalle norme di leg-
ge oppure possono essere consegnate alla Rete As-
sistenziale Lancia, che si occuperà dello smalti-
mento.
❍ruotare la vite C su :utilizzando un cacciavite a pun-
ta fine;
❍estrarre il cassetto portabatteria D e sostituire la pila
E rispettando le polarità;
❍reinserire il cassetto portabatteria D all’interno della
chiave e bloccarlo ruotando la vite C su Á.Se viene involontariamente azionato il pul-
sante di blocco
Ádall’interno, scendendo dal-
la vettura si sbloccano esclusivamente le porte uti-
lizzate; il portellone rimane bloccato. Per rialli-
neare il sistema è necessario ripremere i pulsanti
di blocco/sblocco
Á/Ë.

CONOSCENZA DELLA VETTURA45
1
fig. 13L0E0106m

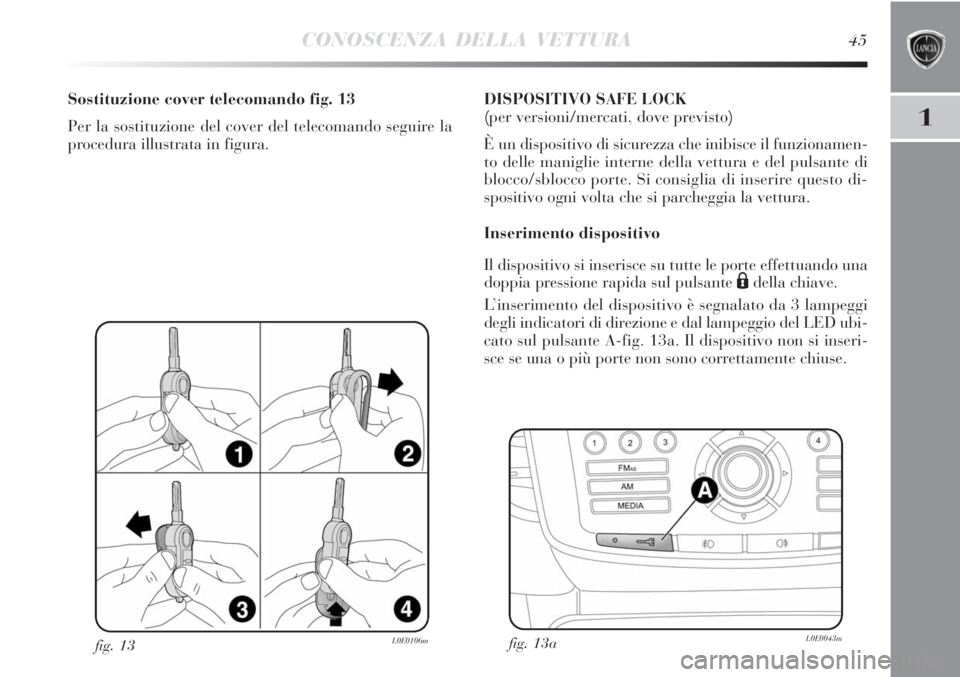

Sostituzione cover telecomando fig. 13
Per la sostituzione del cover del telecomando seguire la
procedura illustrata in figura.DISPOSITIVO SAFE LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che inibisce il funzionamen-
to delle maniglie interne della vettura e del pulsante di
blocco/sblocco porte. Si consiglia di inserire questo di-
spositivo ogni volta che si parcheggia la vettura.
Inserimento dispositivo
Il dispositivo si inserisce su tutte le porte effettuando una
doppia pressione rapida sul pulsante
Ádella chiave.
L’inserimento del dispositivo è segnalato da 3 lampeggi
degli indicatori di direzione e dal lampeggio del LED ubi-
cato sul pulsante A-fig. 13a. Il dispositivo non si inseri-
sce se una o più porte non sono correttamente chiuse.
fig. 13aL0E0043m

46CONOSCENZA DELLA VETTURA
Disinserimento dispositivo
Il dispositivo si disinserisce automaticamente:
❍ruotando l’inserto della chiave nella porta lato gui-
da in posizione di apertura;
❍premendo il pulsante
Ëda telecomando;
❍ruotando la chiave di avviamento in posizione MAR.
Inserendo il dispositivo safe lock non è più
possibile aprire in alcun modo le porte dal-
l’interno vettura, pertanto assicurarsi, prima di
scendere, che non siano presenti persone a bordo.
Nel caso in cui la batteria della chiave con teleco-
mando sia scarica, il dispositivo è disinseribile uni-
camente agendo mediante l’inserto metallico della
chiave sul nottolino delle porte.

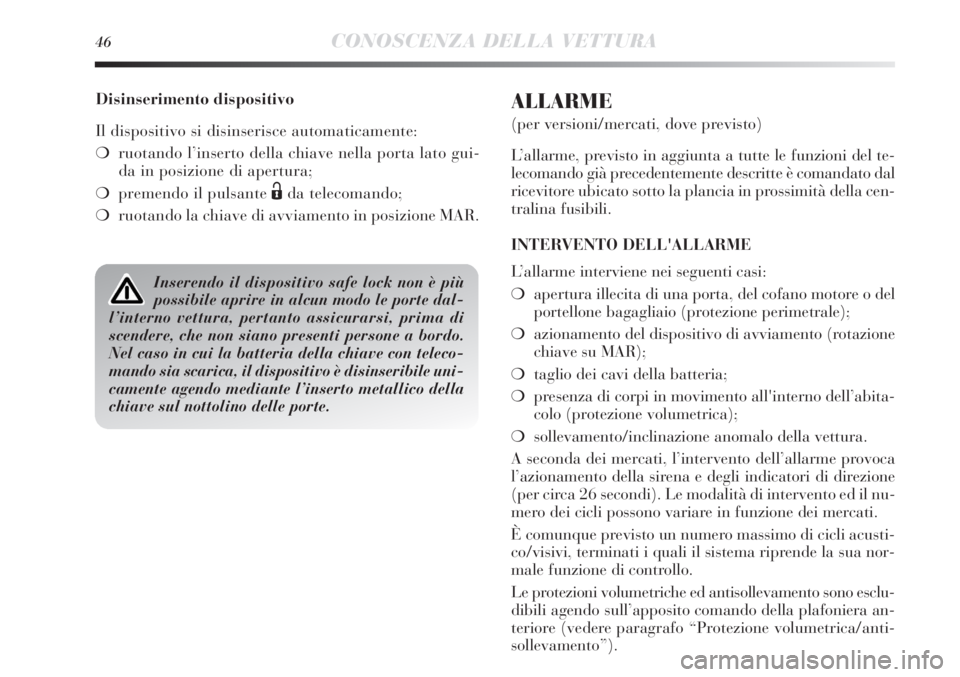

ALLARME
(per versioni/mercati, dove previsto)
L’allarme, previsto in aggiunta a tutte le funzioni del te-
lecomando già precedentemente descritte è comandato dal
ricevitore ubicato sotto la plancia in prossimità della cen-
tralina fusibili.
INTERVENTO DELL'ALLARME
L’allarme interviene nei seguenti casi:
❍apertura illecita di una porta, del cofano motore o del
portellone bagagliaio (protezione perimetrale);
❍azionamento del dispositivo di avviamento (rotazione
chiave su MAR);
❍taglio dei cavi della batteria;
❍presenza di corpi in movimento all'interno dell’abita-
colo (protezione volumetrica);
❍sollevamento/inclinazione anomalo della vettura.
A seconda dei mercati, l’intervento dell’allarme provoca
l’azionamento della sirena e degli indicatori di direzione
(per circa 26 secondi). Le modalità di intervento ed il nu-
mero dei cicli possono variare in funzione dei mercati.
È comunque previsto un numero massimo di cicli acusti-
co/visivi, terminati i quali il sistema riprende la sua nor-
male funzione di controllo.
Le protezioni volumetriche ed antisollevamento sono esclu-
dibili agendo sull’apposito comando della plafoniera an-
teriore (vedere paragrafo “Protezione volumetrica/anti-
sollevamento”).
