2012 Lancia Delta Libretto Uso Manutenzione (in Italian)

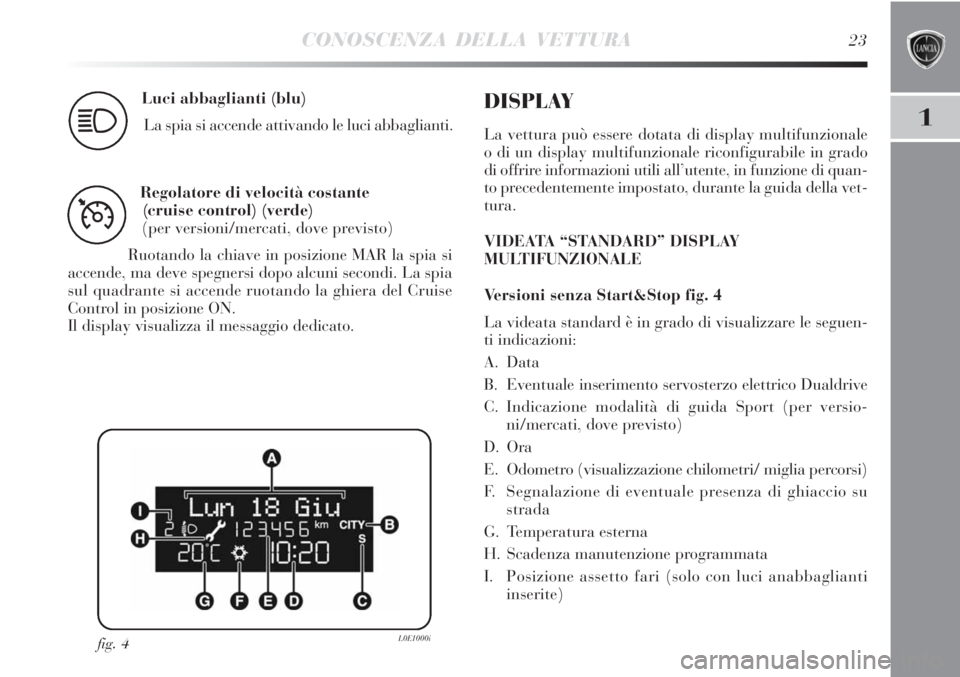

CONOSCENZA DELLA VETTURA23
1
Luci abbaglianti (blu)
La spia si accende attivando le luci abbaglianti.
1
Regolatore di velocità costante
(cruise control) (verde)
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi. La spia
sul quadrante si accende ruotando la ghiera del Cruise
Control in posizione ON.
Il display visualizza il messaggio dedicato.
Ü
DISPLAY
La vettura può essere dotata di display multifunzionale
o di un display multifunzionale riconfigurabile in grado
di offrire informazioni utili all’utente, in funzione di quan-
to precedentemente impostato, durante la guida della vet-
tura.
VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE
Versioni senza Start&Stop fig. 4
La videata standard è in grado di visualizzare le seguen-
ti indicazioni:
A. Data
B. Eventuale inserimento servosterzo elettrico Dualdrive
C. Indicazione modalità di guida Sport (per versio-
ni/mercati, dove previsto)
D. Ora
E. Odometro (visualizzazione chilometri/ miglia percorsi)
F. Segnalazione di eventuale presenza di ghiaccio su
strada
G. Temperatura esterna
H. Scadenza manutenzione programmata
I. Posizione assetto fari (solo con luci anabbaglianti
inserite)
fig. 4L0E1000i

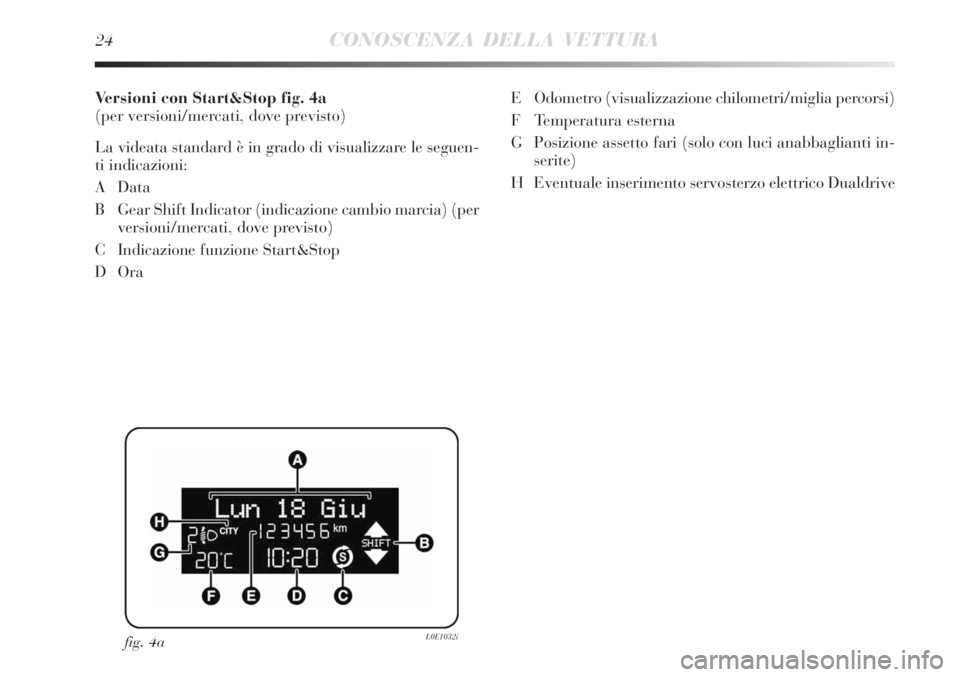

24CONOSCENZA DELLA VETTURA
Versioni con Start&Stop fig. 4a
(per versioni/mercati, dove previsto)
La videata standard è in grado di visualizzare le seguen-
ti indicazioni:
A Data
B Gear Shift Indicator (indicazione cambio marcia) (per
versioni/mercati, dove previsto)
C Indicazione funzione Start&Stop
D OraE Odometro (visualizzazione chilometri/miglia percorsi)
F Temperatura esterna
G Posizione assetto fari (solo con luci anabbaglianti in-
serite)
H Eventuale inserimento servosterzo elettrico Dualdrive
fig. 4aL0E1032i

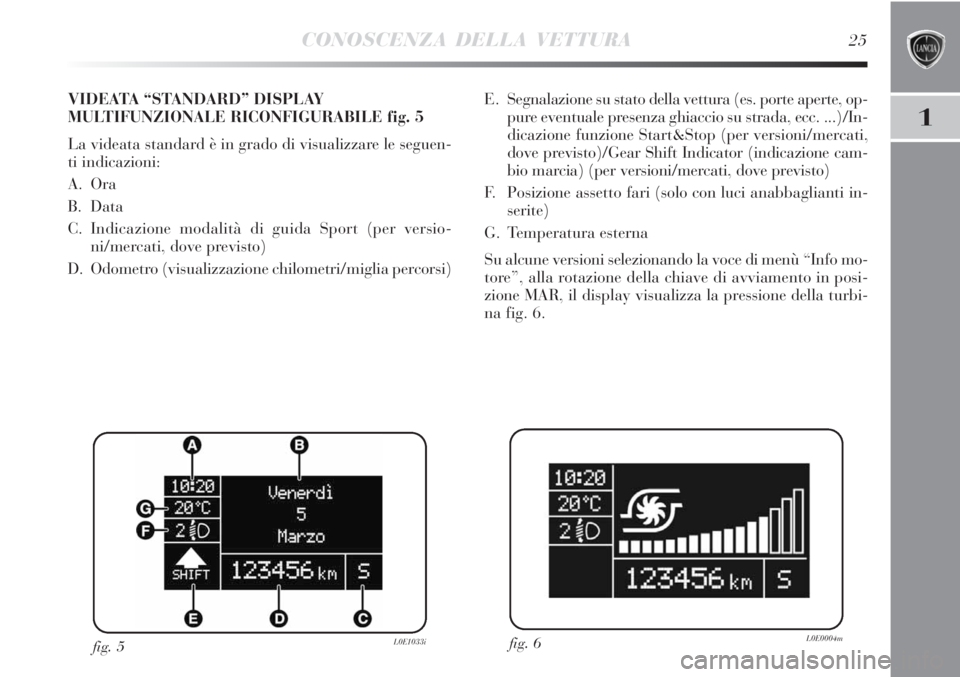

CONOSCENZA DELLA VETTURA25
1
E. Segnalazione su stato della vettura (es. porte aperte, op-
pure eventuale presenza ghiaccio su strada, ecc. ...)/In-
dicazione funzione Start&Stop (per versioni/mercati,
dove previsto)/Gear Shift Indicator (indicazione cam-
bio marcia) (per versioni/mercati, dove previsto)
F. Posizione assetto fari (solo con luci anabbaglianti in-
serite)
G. Temperatura esterna
Su alcune versioni selezionando la voce di menù “Info mo-
tore”, alla rotazione della chiave di avviamento in posi-
zione MAR, il display visualizza la pressione della turbi-
na fig. 6.
fig. 6L0E0004mfig. 5L0E1033i
VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILE fig. 5
La videata standard è in grado di visualizzare le seguen-
ti indicazioni:
A. Ora
B. Data
C. Indicazione modalità di guida Sport (per versio-
ni/mercati, dove previsto)
D. Odometro (visualizzazione chilometri/miglia percorsi)

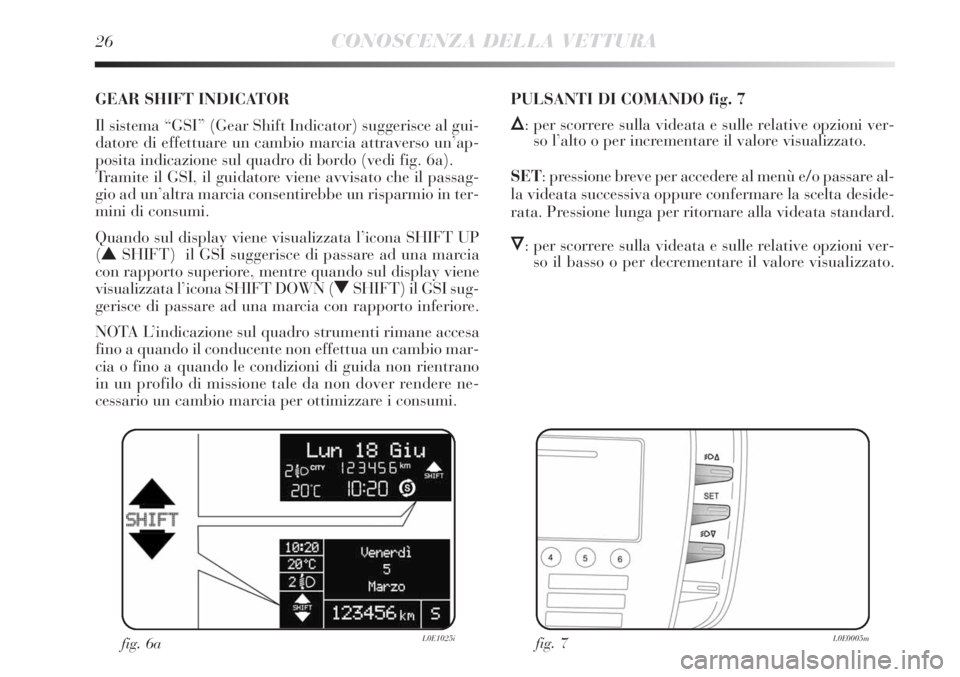

26CONOSCENZA DELLA VETTURA
GEAR SHIFT INDICATOR
Il sistema “GSI” (Gear Shift Indicator) suggerisce al gui-
datore di effettuare un cambio marcia attraverso un’ap-
posita indicazione sul quadro di bordo (vedi fig. 6a).
Tramite il GSI, il guidatore viene avvisato che il passag-
gio ad un’altra marcia consentirebbe un risparmio in ter-
mini di consumi.
Quando sul display viene visualizzata l’icona SHIFT UP
(NSHIFT) il GSI suggerisce di passare ad una marcia
con rapporto superiore, mentre quando sul display viene
visualizzata l’icona SHIFT DOWN (OSHIFT) il GSI sug-
gerisce di passare ad una marcia con rapporto inferiore.
NOTA L’indicazione sul quadro strumenti rimane accesa
fino a quando il conducente non effettua un cambio mar-
cia o fino a quando le condizioni di guida non rientrano
in un profilo di missione tale da non dover rendere ne-
cessario un cambio marcia per ottimizzare i consumi.
fig. 6aL0E1025ifig. 7L0E0005m
PULSANTI DI COMANDO fig. 7
Õ: per scorrere sulla videata e sulle relative opzioni ver-
so l’alto o per incrementare il valore visualizzato.
SET: pressione breve per accedere al menù e/o passare al-
la videata successiva oppure confermare la scelta deside-
rata. Pressione lunga per ritornare alla videata standard.
Ô: per scorrere sulla videata e sulle relative opzioni ver-
so il basso o per decrementare il valore visualizzato.

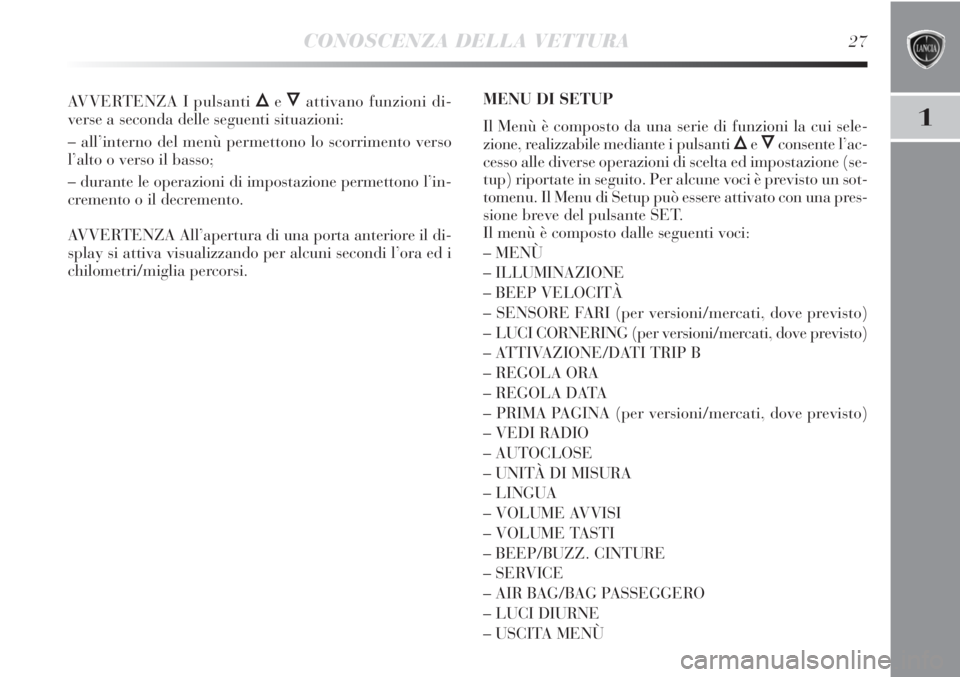

CONOSCENZA DELLA VETTURA27
1
AVVERTENZA I pulsanti ÕeÔattivano funzioni di-
verse a seconda delle seguenti situazioni:
– all’interno del menù permettono lo scorrimento verso
l’alto o verso il basso;
– durante le operazioni di impostazione permettono l’in-
cremento o il decremento.
AVVERTENZA All’apertura di una porta anteriore il di-
splay si attiva visualizzando per alcuni secondi l’ora ed i
chilometri/miglia percorsi.MENU DI SETUP
Il Menù è composto da una serie di funzioni la cui sele-
zione, realizzabile mediante i pulsanti
ÕeÔconsente l’ac-
cesso alle diverse operazioni di scelta ed impostazione (se-
tup) riportate in seguito. Per alcune voci è previsto un sot-
tomenu. Il Menu di Setup può essere attivato con una pres-
sione breve del pulsante SET.
Il menù è composto dalle seguenti voci:
– MENÙ
– ILLUMINAZIONE
– BEEP VELOCITÀ
– SENSORE FARI (per versioni/mercati, dove previsto)
– LUCI CORNERING (per versioni/mercati, dove previsto)
– ATTIVAZIONE/DATI TRIP B
– REGOLA ORA
– REGOLA DATA
– PRIMA PAGINA (per versioni/mercati, dove previsto)
– VEDI RADIO
– AUTOCLOSE
– UNITÀ DI MISURA
– LINGUA
– VOLUME AVVISI
– VOLUME TASTI
– BEEP/BUZZ. CINTURE
– SERVICE
– AIR BAG/BAG PASSEGGERO
– LUCI DIURNE
– USCITA MENÙ

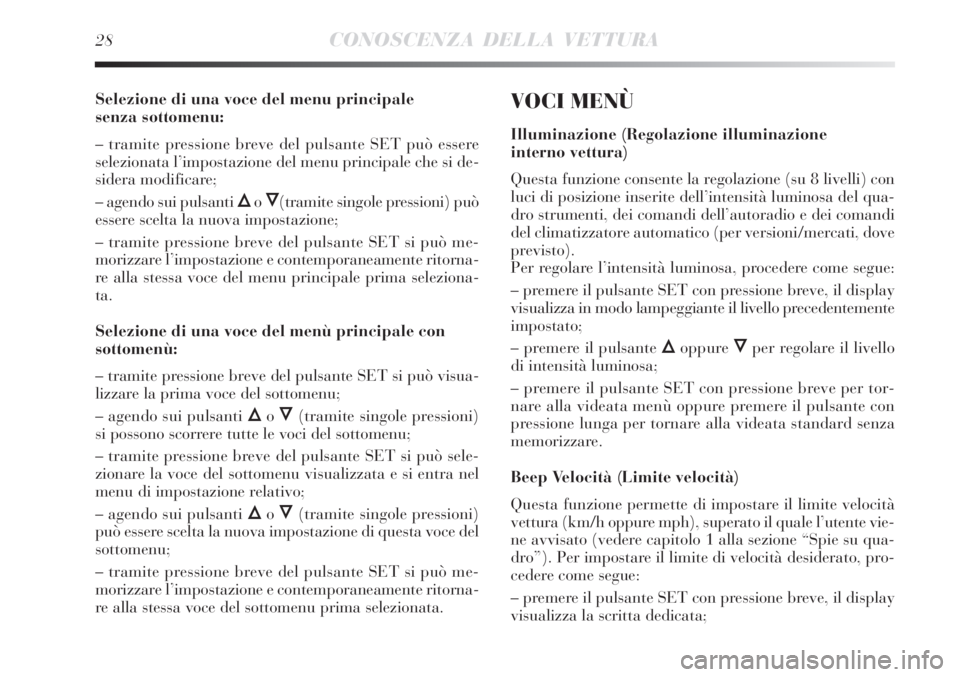

28CONOSCENZA DELLA VETTURA
Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante SET può essere
selezionata l’impostazione del menu principale che si de-
sidera modificare;
– agendo sui pulsanti
ÕoÔ(tramite singole pressioni) può
essere scelta la nuova impostazione;
– tramite pressione breve del pulsante SET si può me-
morizzare l’impostazione e contemporaneamente ritorna-
re alla stessa voce del menu principale prima seleziona-
ta.
Selezione di una voce del menù principale con
sottomenù:
– tramite pressione breve del pulsante SET si può visua-
lizzare la prima voce del sottomenu;
– agendo sui pulsanti
ÕoÔ(tramite singole pressioni)
si possono scorrere tutte le voci del sottomenu;
– tramite pressione breve del pulsante SET si può sele-
zionare la voce del sottomenu visualizzata e si entra nel
menu di impostazione relativo;
– agendo sui pulsanti
ÕoÔ(tramite singole pressioni)
può essere scelta la nuova impostazione di questa voce del
sottomenu;
– tramite pressione breve del pulsante SET si può me-
morizzare l’impostazione e contemporaneamente ritorna-
re alla stessa voce del sottomenu prima selezionata.
VOCI MENÙ
Illuminazione (Regolazione illuminazione
interno vettura)
Questa funzione consente la regolazione (su 8 livelli) con
luci di posizione inserite dell’intensità luminosa del qua-
dro strumenti, dei comandi dell’autoradio e dei comandi
del climatizzatore automatico (per versioni/mercati, dove
previsto).
Per regolare l’intensità luminosa, procedere come segue:
– premere il pulsante SET con pressione breve, il display
visualizza in modo lampeggiante il livello precedentemente
impostato;
– premere il pulsante
Õoppure Ôper regolare il livello
di intensità luminosa;
– premere il pulsante SET con pressione breve per tor-
nare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza
memorizzare.
Beep Velocità (Limite velocità)
Questa funzione permette di impostare il limite velocità
vettura (km/h oppure mph), superato il quale l’utente vie-
ne avvisato (vedere capitolo 1 alla sezione “Spie su qua-
dro”). Per impostare il limite di velocità desiderato, pro-
cedere come segue:
– premere il pulsante SET con pressione breve, il display
visualizza la scritta dedicata;

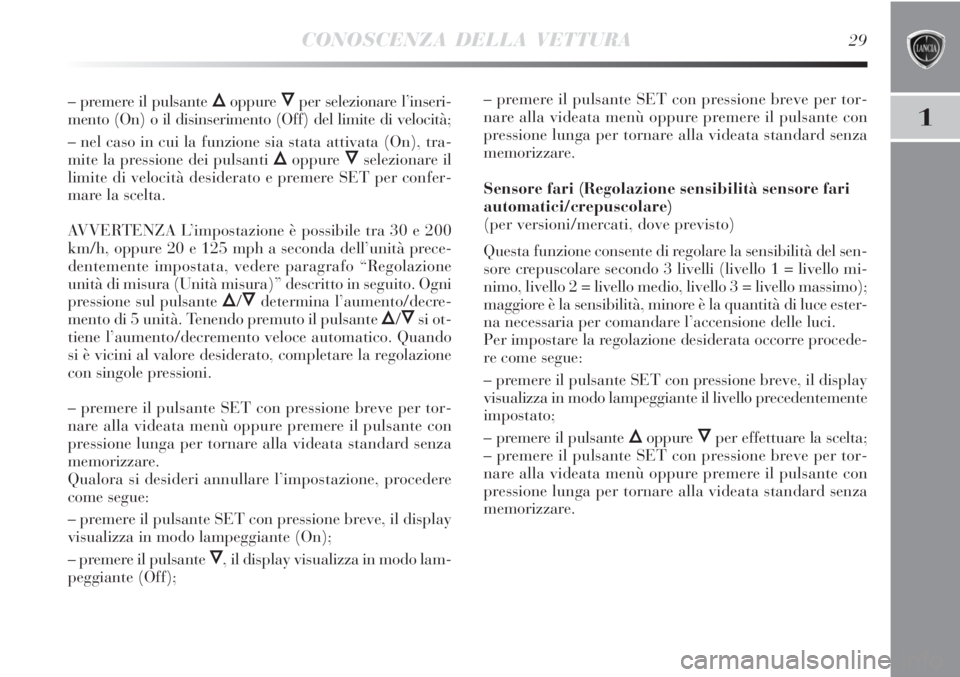

CONOSCENZA DELLA VETTURA29
1
– premere il pulsante Õoppure Ôper selezionare l’inseri-
mento (On) o il disinserimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata attivata (On), tra-
mite la pressione dei pulsanti
Õoppure Ôselezionare il
limite di velocità desiderato e premere SET per confer-
mare la scelta.
AVVERTENZA L’impostazione è possibile tra 30 e 200
km/h, oppure 20 e 125 mph a seconda dell’unità prece-
dentemente impostata, vedere paragrafo “Regolazione
unità di misura (Unità misura)” descritto in seguito. Ogni
pressione sul pulsante
Õ/Ôdetermina l’aumento/decre-
mento di 5 unità. Tenendo premuto il pulsante
Õ/Ôsi ot-
tiene l’aumento/decremento veloce automatico. Quando
si è vicini al valore desiderato, completare la regolazione
con singole pressioni.
– premere il pulsante SET con pressione breve per tor-
nare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza
memorizzare.
Qualora si desideri annullare l’impostazione, procedere
come segue:
– premere il pulsante SET con pressione breve, il display
visualizza in modo lampeggiante (On);
– premere il pulsante
Ô, il display visualizza in modo lam-
peggiante (Off);– premere il pulsante SET con pressione breve per tor-
nare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza
memorizzare.
Sensore fari (Regolazione sensibilità sensore fari
automatici/crepuscolare)
(per versioni/mercati, dove previsto)
Questa funzione consente di regolare la sensibilità del sen-
sore crepuscolare secondo 3 livelli (livello 1 = livello mi-
nimo, livello 2 = livello medio, livello 3 = livello massimo);
maggiore è la sensibilità, minore è la quantità di luce ester-
na necessaria per comandare l’accensione delle luci.
Per impostare la regolazione desiderata occorre procede-
re come segue:
– premere il pulsante SET con pressione breve, il display
visualizza in modo lampeggiante il livello precedentemente
impostato;
– premere il pulsante
Õoppure Ôper effettuare la scelta;
– premere il pulsante SET con pressione breve per tor-
nare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza
memorizzare.

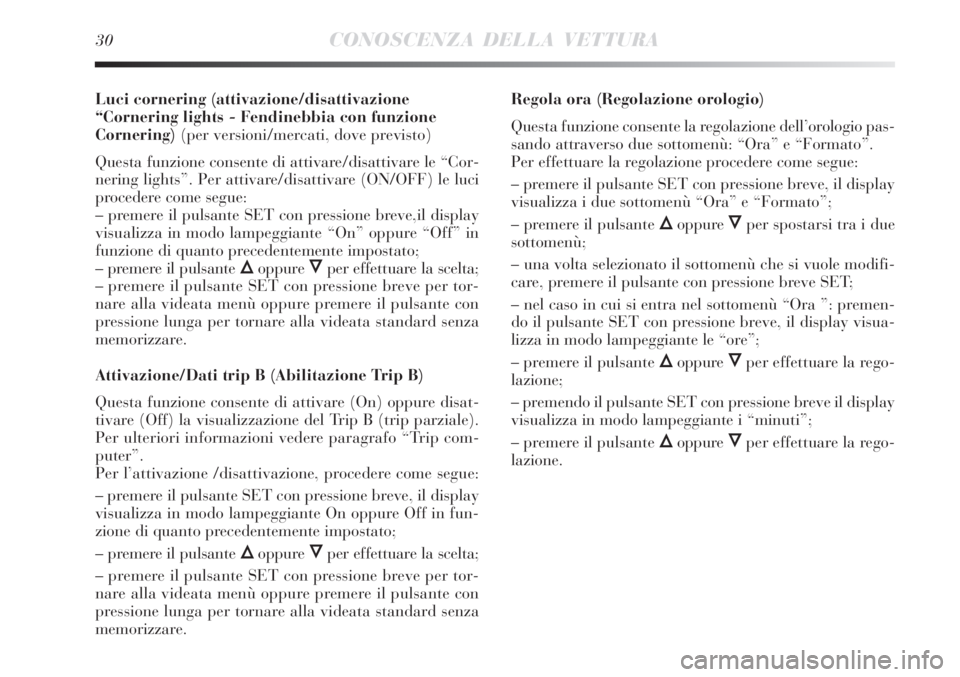

30CONOSCENZA DELLA VETTURA
Luci cornering (attivazione/disattivazione
“Cornering lights - Fendinebbia con funzione
Cornering)(per versioni/mercati, dove previsto)
Questa funzione consente di attivare/disattivare le “Cor-
nering lights”. Per attivare/disattivare (ON/OFF) le luci
procedere come segue:
– premere il pulsante SET con pressione breve,il display
visualizza in modo lampeggiante “On” oppure “Off” in
funzione di quanto precedentemente impostato;
– premere il pulsante
Õoppure Ôper effettuare la scelta;
– premere il pulsante SET con pressione breve per tor-
nare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza
memorizzare.
Attivazione/Dati trip B (Abilitazione Trip B)
Questa funzione consente di attivare (On) oppure disat-
tivare (Off) la visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere paragrafo “Trip com-
puter”.
Per l’attivazione /disattivazione, procedere come segue:
– premere il pulsante SET con pressione breve, il display
visualizza in modo lampeggiante On oppure Off in fun-
zione di quanto precedentemente impostato;
– premere il pulsante
Õoppure Ôper effettuare la scelta;
– premere il pulsante SET con pressione breve per tor-
nare alla videata menù oppure premere il pulsante con
pressione lunga per tornare alla videata standard senza
memorizzare.Regola ora (Regolazione orologio)
Questa funzione consente la regolazione dell’orologio pas-
sando attraverso due sottomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere come segue:
– premere il pulsante SET con pressione breve, il display
visualizza i due sottomenù “Ora” e “Formato”;
– premere il pulsante
Õoppure Ôper spostarsi tra i due
sottomenù;
– una volta selezionato il sottomenù che si vuole modifi-
care, premere il pulsante con pressione breve SET;
– nel caso in cui si entra nel sottomenù “Ora ”: premen-
do il pulsante SET con pressione breve, il display visua-
lizza in modo lampeggiante le “ore”;
– premere il pulsante
Õoppure Ôper effettuare la rego-
lazione;
– premendo il pulsante SET con pressione breve il display
visualizza in modo lampeggiante i “minuti”;
– premere il pulsante
Õoppure Ôper effettuare la rego-
lazione.
