CONOSCENZA DELLA VETTURA127
1

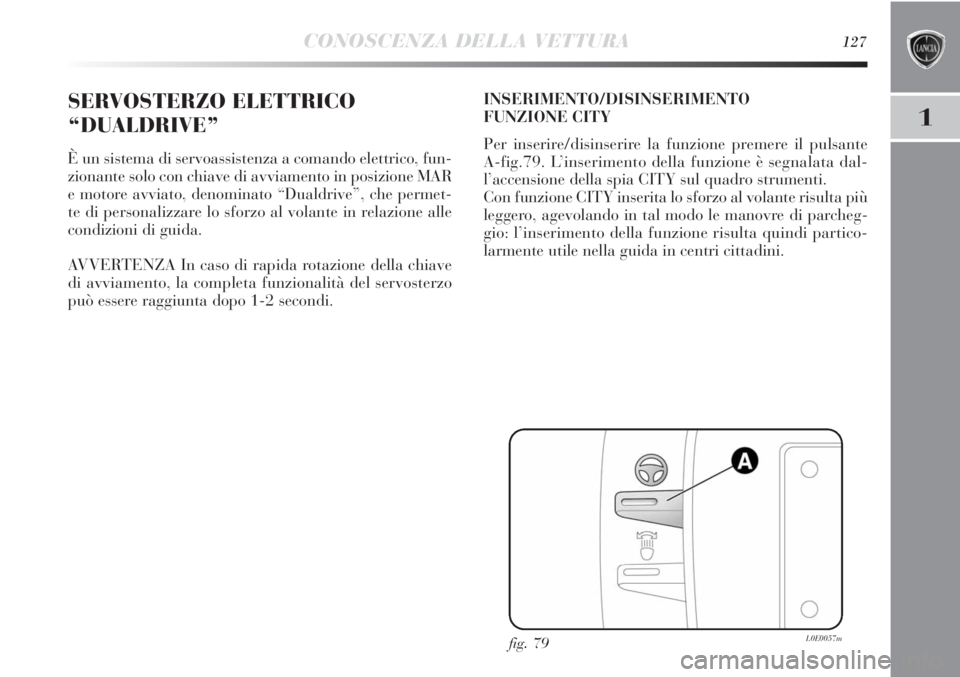

SERVOSTERZO ELETTRICO
“DUALDRIVE”
È un sistema di servoassistenza a comando elettrico, fun-
zionante solo con chiave di avviamento in posizione MAR
e motore avviato, denominato “Dualdrive”, che permet-
te di personalizzare lo sforzo al volante in relazione alle
condizioni di guida.
AVVERTENZA In caso di rapida rotazione della chiave
di avviamento, la completa funzionalità del servosterzo
può essere raggiunta dopo 1-2 secondi.INSERIMENTO/DISINSERIMENTO
FUNZIONE CITY
Per inserire/disinserire la funzione premere il pulsante
A-fig.79. L’inserimento della funzione è segnalata dal-
l’accensione della spia CITY sul quadro strumenti.
Con funzione CITY inserita lo sforzo al volante risulta più
leggero, agevolando in tal modo le manovre di parcheg-
gio: l’inserimento della funzione risulta quindi partico-
larmente utile nella guida in centri cittadini.
fig. 79L0E0057m

128CONOSCENZA DELLA VETTURA

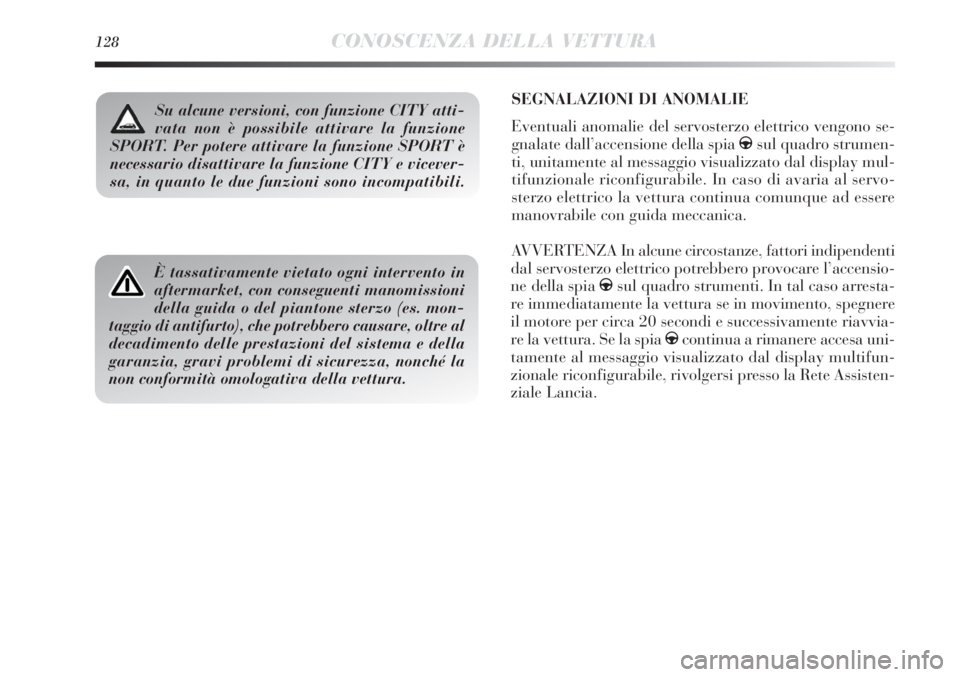

SEGNALAZIONI DI ANOMALIE
Eventuali anomalie del servosterzo elettrico vengono se-
gnalate dall’accensione della spia gsul quadro strumen-
ti, unitamente al messaggio visualizzato dal display mul-
tifunzionale riconfigurabile. In caso di avaria al servo-
sterzo elettrico la vettura continua comunque ad essere
manovrabile con guida meccanica.
AVVERTENZA In alcune circostanze, fattori indipendenti
dal servosterzo elettrico potrebbero provocare l’accensio-
ne della spia gsul quadro strumenti. In tal caso arresta-
re immediatamente la vettura se in movimento, spegnere
il motore per circa 20 secondi e successivamente riavvia-
re la vettura. Se la spia gcontinua a rimanere accesa uni-
tamente al messaggio visualizzato dal display multifun-
zionale riconfigurabile, rivolgersi presso la Rete Assisten-
ziale Lancia.
È tassativamente vietato ogni intervento in
aftermarket, con conseguenti manomissioni
della guida o del piantone sterzo (es. mon-
taggio di antifurto), che potrebbero causare, oltre al
decadimento delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza, nonché la
non conformità omologativa della vettura.
Su alcune versioni, con funzione CITY atti-
vata non è possibile attivare la funzione
SPORT. Per potere attivare la funzione SPORT è
necessario disattivare la funzione CITY e vicever-
sa, in quanto le due funzioni sono incompatibili.

CONOSCENZA DELLA VETTURA129
1

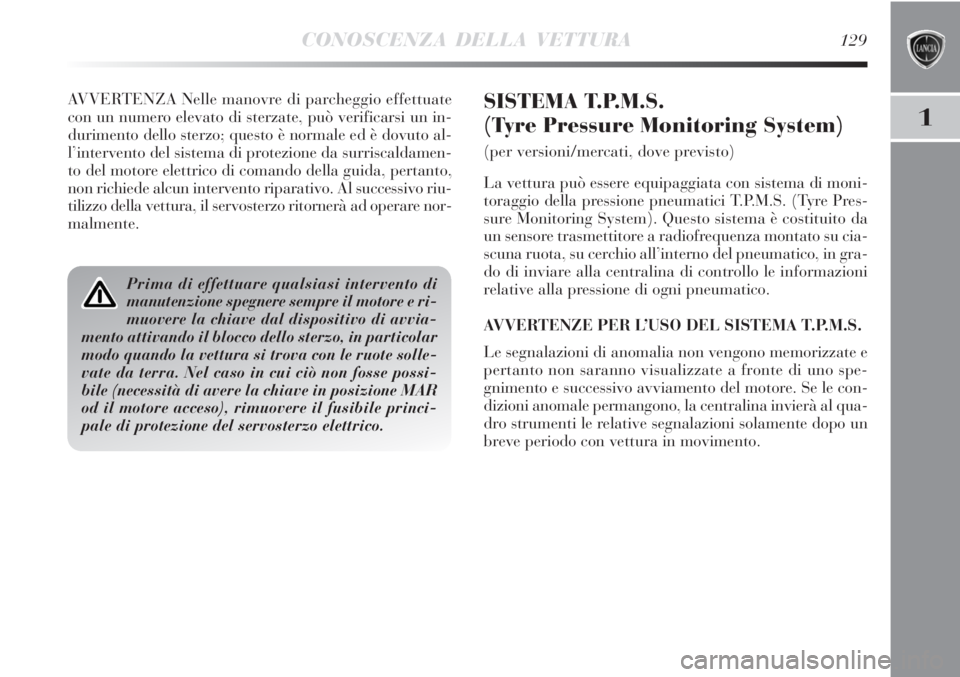

AVVERTENZA Nelle manovre di parcheggio effettuate
con un numero elevato di sterzate, può verificarsi un in-
durimento dello sterzo; questo è normale ed è dovuto al-
l’intervento del sistema di protezione da surriscaldamen-
to del motore elettrico di comando della guida, pertanto,
non richiede alcun intervento riparativo. Al successivo riu-
tilizzo della vettura, il servosterzo ritornerà ad operare nor-
malmente.SISTEMA T.P.M.S.
(Tyre Pressure Monitoring System)
(per versioni/mercati, dove previsto)
La vettura può essere equipaggiata con sistema di moni-
toraggio della pressione pneumatici T.P.M.S. (Tyre Pres-
sure Monitoring System). Questo sistema è costituito da
un sensore trasmettitore a radiofrequenza montato su cia-
scuna ruota, su cerchio all’interno del pneumatico, in gra-
do di inviare alla centralina di controllo le informazioni
relative alla pressione di ogni pneumatico.
AVVERTENZE PER L’USO DEL SISTEMA T.P.M.S.
Le segnalazioni di anomalia non vengono memorizzate e
pertanto non saranno visualizzate a fronte di uno spe-
gnimento e successivo avviamento del motore. Se le con-
dizioni anomale permangono, la centralina invierà al qua-
dro strumenti le relative segnalazioni solamente dopo un
breve periodo con vettura in movimento.
Prima di effettuare qualsiasi intervento di
manutenzione spegnere sempre il motore e ri-
muovere la chiave dal dispositivo di avvia-
mento attivando il blocco dello sterzo, in particolar
modo quando la vettura si trova con le ruote solle-
vate da terra. Nel caso in cui ciò non fosse possi-
bile (necessità di avere la chiave in posizione MAR
od il motore acceso), rimuovere il fusibile princi-
pale di protezione del servosterzo elettrico.

130CONOSCENZA DELLA VETTURA

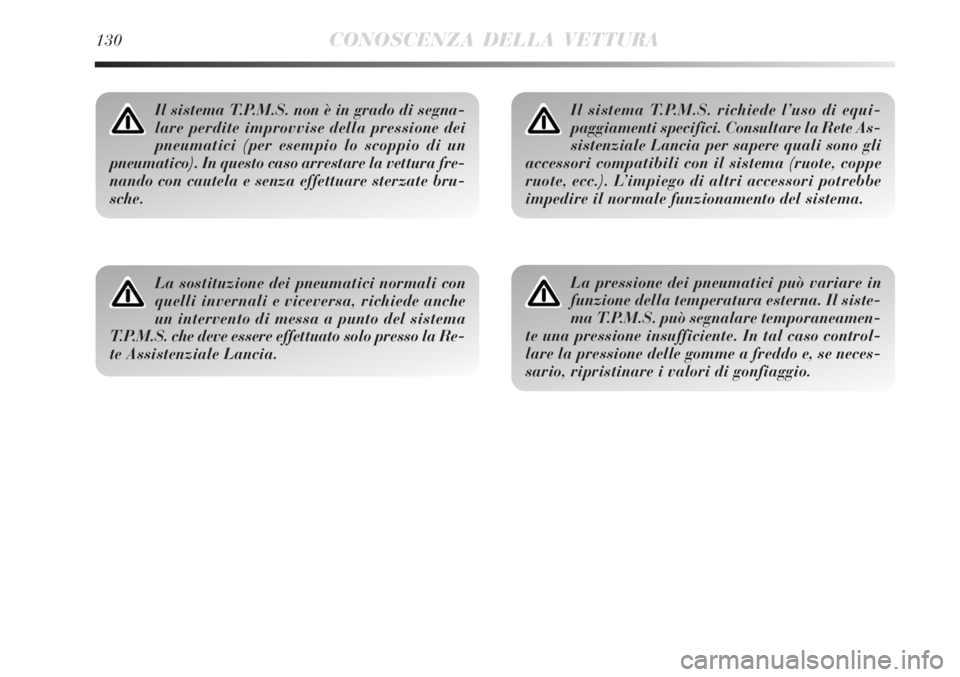

Il sistema T.P.M.S. non è in grado di segna-
lare perdite improvvise della pressione dei
pneumatici (per esempio lo scoppio di un
pneumatico). In questo caso arrestare la vettura fre-
nando con cautela e senza effettuare sterzate bru-
sche.
La sostituzione dei pneumatici normali con
quelli invernali e viceversa, richiede anche
un intervento di messa a punto del sistema
T.P.M.S. che deve essere effettuato solo presso la Re-
te Assistenziale Lancia.
Il sistema T.P.M.S. richiede l’uso di equi-
paggiamenti specifici. Consultare la Rete As-
sistenziale Lancia per sapere quali sono gli
accessori compatibili con il sistema (ruote, coppe
ruote, ecc.). L’impiego di altri accessori potrebbe
impedire il normale funzionamento del sistema.
La pressione dei pneumatici può variare in
funzione della temperatura esterna. Il siste-
ma T.P.M.S. può segnalare temporaneamen-
te una pressione insufficiente. In tal caso control-
lare la pressione delle gomme a freddo e, se neces-
sario, ripristinare i valori di gonfiaggio.

CONOSCENZA DELLA VETTURA131

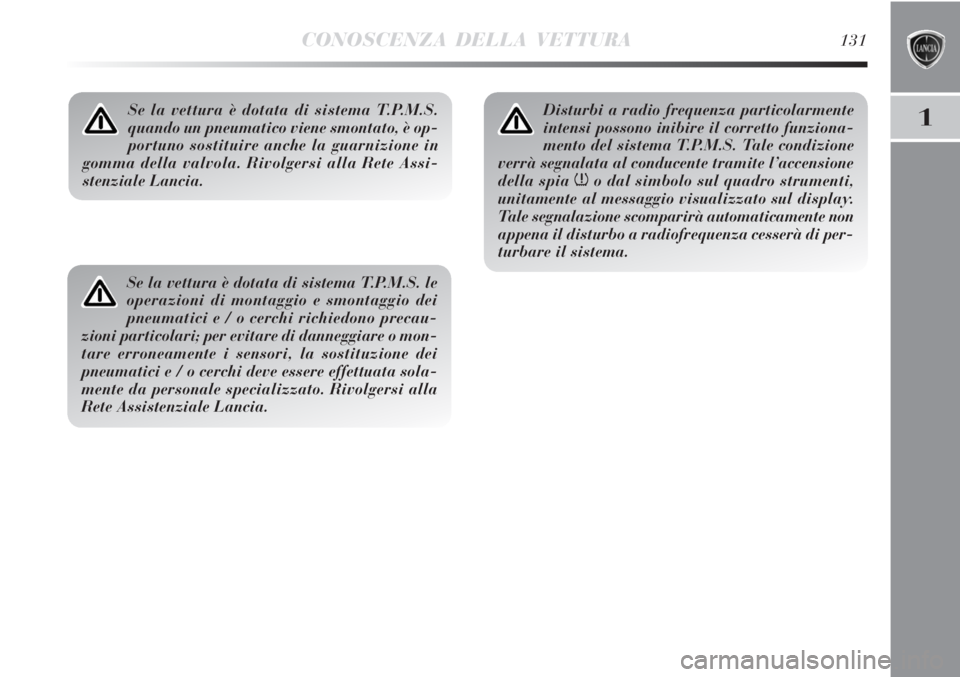

1Se la vettura è dotata di sistema T.P.M.S.
quando un pneumatico viene smontato, è op-
portuno sostituire anche la guarnizione in
gomma della valvola. Rivolgersi alla Rete Assi-
stenziale Lancia.
Se la vettura è dotata di sistema T.P.M.S. le
operazioni di montaggio e smontaggio dei
pneumatici e / o cerchi richiedono precau-
zioni particolari; per evitare di danneggiare o mon-
tare erroneamente i sensori, la sostituzione dei
pneumatici e / o cerchi deve essere effettuata sola-
mente da personale specializzato. Rivolgersi alla
Rete Assistenziale Lancia.
Disturbi a radio frequenza particolarmente
intensi possono inibire il corretto funziona-
mento del sistema T.P.M.S. Tale condizione
verrà segnalata al conducente tramite l’accensione
della spia
no dal simbolo sul quadro strumenti,
unitamente al messaggio visualizzato sul display.
Tale segnalazione scomparirà automaticamente non
appena il disturbo a radiofrequenza cesserà di per-
turbare il sistema.

132CONOSCENZA DELLA VETTURA
Rivolgersi alla Rete
Assistenziale Lancia
Riparare la ruota
danneggiata
Rivolgersi alla Rete
Assistenziale Lancia
–
Rivolgersi alla Rete
Assistenziale Lancia
––
NO
NO
SI
SI
SISI
SI
SI
NO
NO
NO
(*) Riportate come alternativa sul Libretto Uso e Manutenzione reperibili in Lineaccessori Lancia.
(**) Non incrociato (i pneumatici devono restare sullo stesso lato).

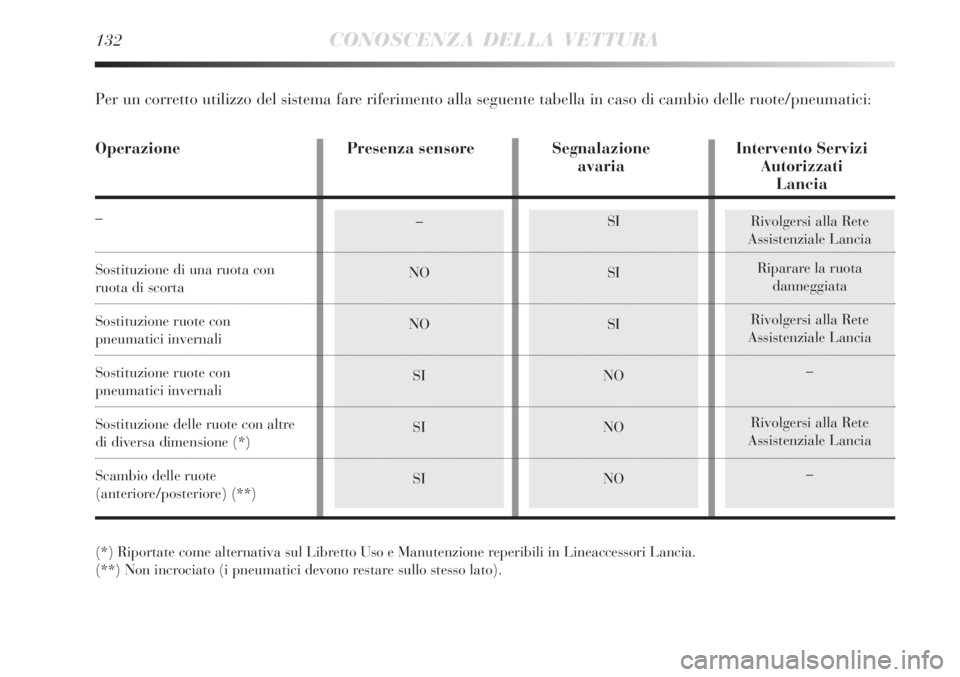

Per un corretto utilizzo del sistema fare riferimento alla seguente tabella in caso di cambio delle ruote/pneumatici:
Operazione Presenza sensore Segnalazione Intervento Servizi
avaria Autorizzati
Lancia
–
Sostituzione di una ruota con
ruota di scorta
Sostituzione ruote con
pneumatici invernali
Sostituzione ruote con
pneumatici invernali
Sostituzione delle ruote con altre
di diversa dimensione (*)
Scambio delle ruote
(anteriore/posteriore) (**)

CONOSCENZA DELLA VETTURA133
1

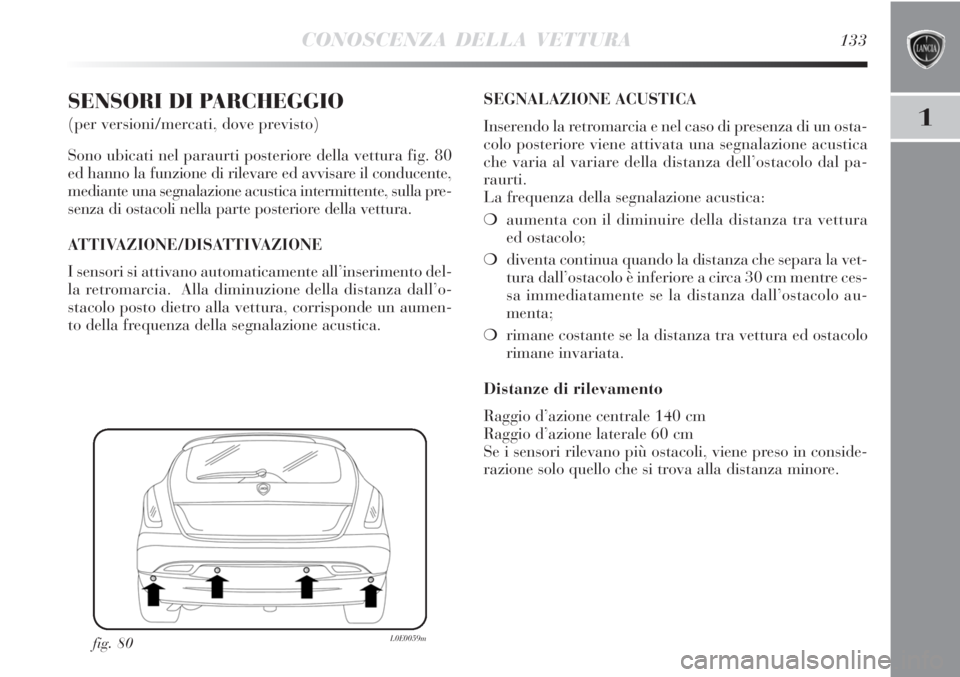

SENSORI DI PARCHEGGIO
(per versioni/mercati, dove previsto)
Sono ubicati nel paraurti posteriore della vettura fig. 80
ed hanno la funzione di rilevare ed avvisare il conducente,
mediante una segnalazione acustica intermittente, sulla pre-
senza di ostacoli nella parte posteriore della vettura.
ATTIVAZIONE/DISATTIVAZIONE
I sensori si attivano automaticamente all’inserimento del-
la retromarcia. Alla diminuzione della distanza dall’o-
stacolo posto dietro alla vettura, corrisponde un aumen-
to della frequenza della segnalazione acustica.
fig. 80L0E0059m
SEGNALAZIONE ACUSTICA
Inserendo la retromarcia e nel caso di presenza di un osta-
colo posteriore viene attivata una segnalazione acustica
che varia al variare della distanza dell’ostacolo dal pa-
raurti.
La frequenza della segnalazione acustica:
❍aumenta con il diminuire della distanza tra vettura
ed ostacolo;
❍diventa continua quando la distanza che separa la vet-
tura dall’ostacolo è inferiore a circa 30 cm mentre ces-
sa immediatamente se la distanza dall’ostacolo au-
menta;
❍rimane costante se la distanza tra vettura ed ostacolo
rimane invariata.
Distanze di rilevamento
Raggio d’azione centrale 140 cm
Raggio d’azione laterale 60 cm
Se i sensori rilevano più ostacoli, viene preso in conside-
razione solo quello che si trova alla distanza minore.

134CONOSCENZA DELLA VETTURA

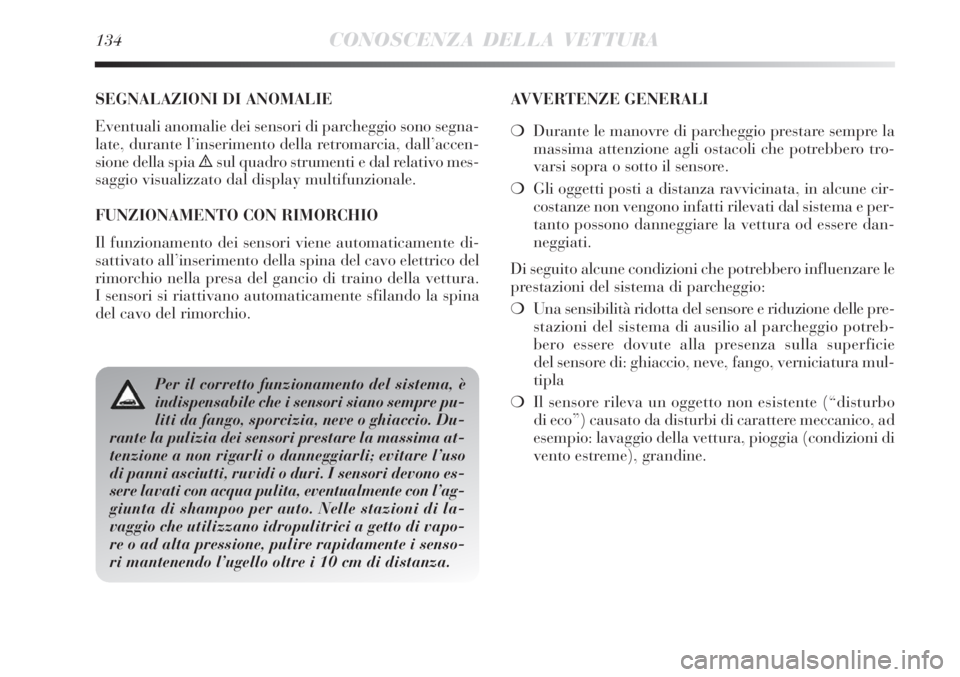

SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sensori di parcheggio sono segna-
late, durante l’inserimento della retromarcia, dall’accen-
sione della spia
èsul quadro strumenti e dal relativo mes-
saggio visualizzato dal display multifunzionale.
FUNZIONAMENTO CON RIMORCHIO
Il funzionamento dei sensori viene automaticamente di-
sattivato all’inserimento della spina del cavo elettrico del
rimorchio nella presa del gancio di traino della vettura.
I sensori si riattivano automaticamente sfilando la spina
del cavo del rimorchio.
Per il corretto funzionamento del sistema, è
indispensabile che i sensori siano sempre pu-
liti da fango, sporcizia, neve o ghiaccio. Du-
rante la pulizia dei sensori prestare la massima at-
tenzione a non rigarli o danneggiarli; evitare l’uso
di panni asciutti, ruvidi o duri. I sensori devono es-
sere lavati con acqua pulita, eventualmente con l’ag-
giunta di shampoo per auto. Nelle stazioni di la-
vaggio che utilizzano idropulitrici a getto di vapo-
re o ad alta pressione, pulire rapidamente i senso-
ri mantenendo l’ugello oltre i 10 cm di distanza.
AVVERTENZE GENERALI
❍Durante le manovre di parcheggio prestare sempre la
massima attenzione agli ostacoli che potrebbero tro-
varsi sopra o sotto il sensore.
❍Gli oggetti posti a distanza ravvicinata, in alcune cir-
costanze non vengono infatti rilevati dal sistema e per-
tanto possono danneggiare la vettura od essere dan-
neggiati.
Di seguito alcune condizioni che potrebbero influenzare le
prestazioni del sistema di parcheggio:
❍Una sensibilità ridotta del sensore e riduzione delle pre-
stazioni del sistema di ausilio al parcheggio potreb-
bero essere dovute alla presenza sulla superficie
del sensore di: ghiaccio, neve, fango, verniciatura mul-
tipla
❍Il sensore rileva un oggetto non esistente (“disturbo
di eco”) causato da disturbi di carattere meccanico, ad
esempio: lavaggio della vettura, pioggia (condizioni di
vento estreme), grandine.
