2012 Hyundai Sonata Manual do proprietário (in Portuguese)

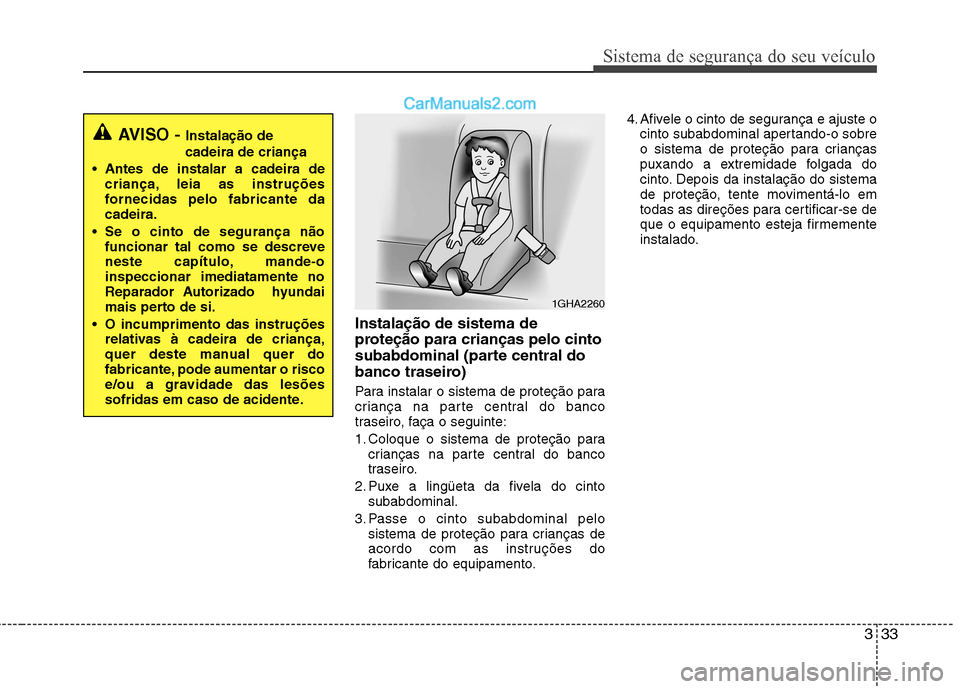

333
Sistema de segurança do seu veículo
Instalação de sistema de
proteção para crianças pelo cinto
subabdominal (parte central do
banco traseiro)
Para instalar o sistema de proteção para
criança na parte central do banco
traseiro, faça o seguinte:
1. Coloque o sistema de proteção paracrianças na parte central do banco
traseiro.
2. Puxe a lingüeta da fivela do cinto subabdominal.
3. Passe o cinto subabdominal pelo sistema de proteção para crianças de
acordo com as instruções do
fabricante do equipamento. 4. Afivele o cinto de segurança e ajuste o
cinto subabdominal apertando-o sobre
o sistema de proteção para crianças
puxando a extremidade folgada do
cinto. Depois da instalação do sistema
de proteção, tente movimentá-lo em
todas as direções para certificar-se de
que o equipamento esteja firmemente
instalado.
AVISO - Instalação de cadeira de criança
Antes de instalar a cadeira de criança, leia as instruções
fornecidas pelo fabricante dacadeira.
Se o cinto de segurança não funcionar tal como se descreve
neste capítulo, mande-oinspeccionar imediatamente no
Reparador Autorizado hyundai
mais perto de si.
O incumprimento das instruções relativas à cadeira de criança,
quer deste manual quer do
fabricante, pode aumentar o risco
e/ou a gravidade das lesões
sofridas em caso de acidente.
1GHA2260

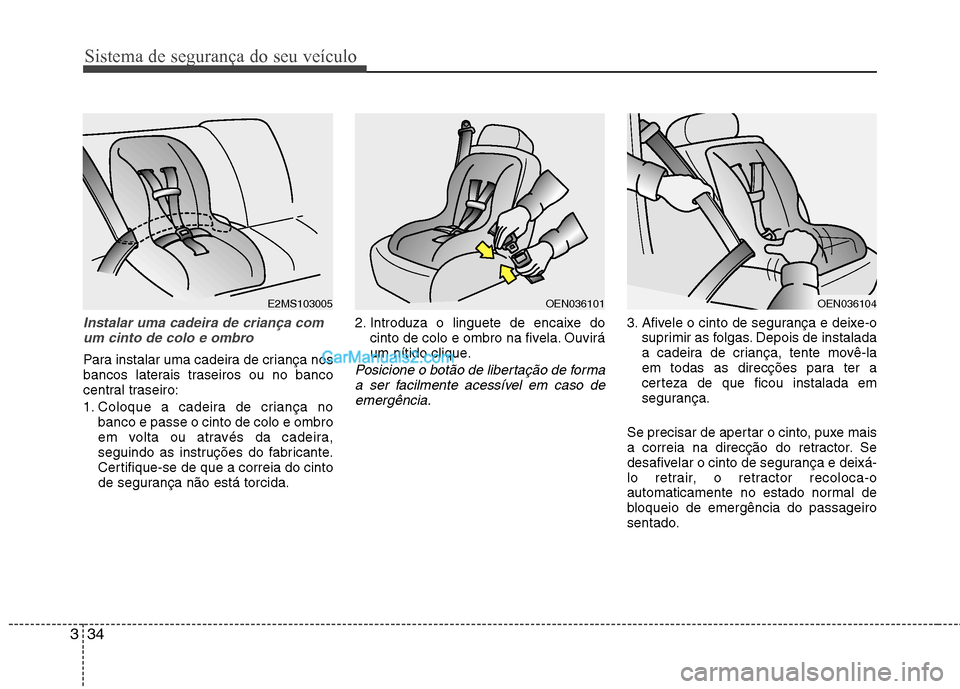

Sistema de segurança do seu veículo
34
3
Instalar uma cadeira de criança com
um cinto de colo e ombro
Para instalar uma cadeira de criança nos
bancos laterais traseiros ou no banco
central traseiro:
1. Coloque a cadeira de criança no banco e passe o cinto de colo e ombro
em volta ou através da cadeira,
seguindo as instruções do fabricante.
Certifique-se de que a correia do cinto
de segurança não está torcida. 2. Introduza o linguete de encaixe do
cinto de colo e ombro na fivela. Ouvirá
um nítido clique.Posicione o botão de libertação de forma
a ser facilmente acessível em caso de
emergência.
3. Afivele o cinto de segurança e deixe-o suprimir as folgas. Depois de instalada
a cadeira de criança, tente movê-la
em todas as direcções para ter a
certeza de que ficou instalada em
segurança.
Se precisar de apertar o cinto, puxe mais
a correia na direcção do retractor. Se
desafivelar o cinto de segurança e deixá-
lo retrair, o retractor recoloca-o
automaticamente no estado normal de
bloqueio de emergência do passageiro
sentado.
OEN036104OEN036101E2MS103005

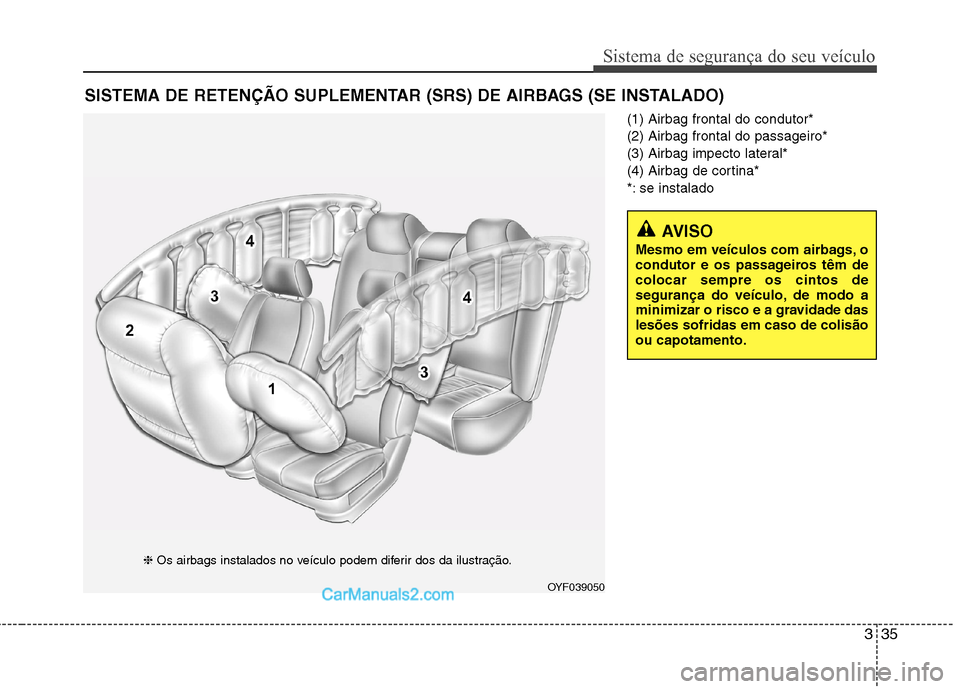

335
Sistema de segurança do seu veículo
(1) Airbag frontal do condutor* (2) Airbag frontal do passageiro*
(3) Airbag impecto lateral*
(4) Airbag de cortina*
*: se instalado
SISTEMA DE RETENÇÃO SUPLEMENTAR (SRS) DE AIRBAGS (SE INSTALADO)
AVISO
Mesmo em veículos com airbags, o
condutor e os passageiros têm decolocar sempre os cintos de
segurança do veículo, de modo a
minimizar o risco e a gravidade daslesões sofridas em caso de colisãoou capotamento.
OYF039050OYF039050
❈
Os airbags instalados no veículo podem diferir dos da ilustração.

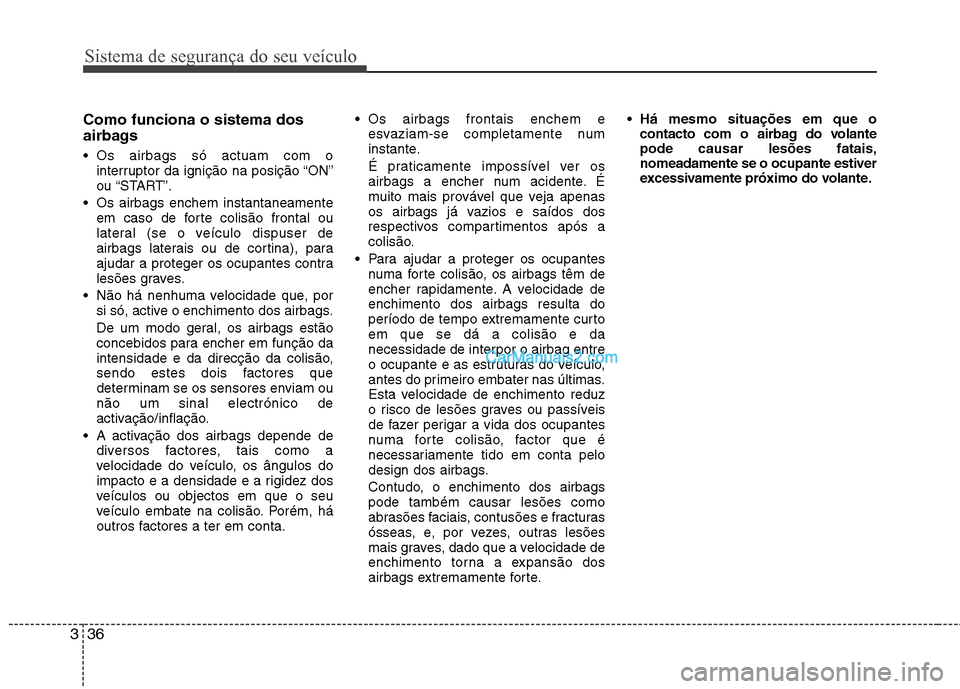

Sistema de segurança do seu veículo
36
3
Como funciona o sistema dos
airbags
Os airbags só actuam com o
interruptor da ignição na posição “ON”
ou “START”.
Os airbags enchem instantaneamente em caso de forte colisão frontal ou
lateral (se o veículo dispuser de
airbags laterais ou de cortina), para
ajudar a proteger os ocupantes contra
lesões graves.
Não há nenhuma velocidade que, por si só, active o enchimento dos airbags.
De um modo geral, os airbags estão
concebidos para encher em função da
intensidade e da direcção da colisão,
sendo estes dois factores que
determinam se os sensores enviam ounão um sinal electrónico de
activação/inflação.
A activação dos airbags depende de diversos factores, tais como a
velocidade do veículo, os ângulos do
impacto e a densidade e a rigidez dos
veículos ou objectos em que o seu
veículo embate na colisão. Porém, há
outros factores a ter em conta. Os airbags frontais enchem e
esvaziam-se completamente num
instante.
É praticamente impossível ver os
airbags a encher num acidente. É
muito mais provável que veja apenas
os airbags já vazios e saídos dos
respectivos compartimentos após a
colisão.
Para ajudar a proteger os ocupantes numa forte colisão, os airbags têm de
encher rapidamente. A velocidade deenchimento dos airbags resulta do
período de tempo extremamente curtoem que se dá a colisão e da
necessidade de interpor o airbag entre
o ocupante e as estruturas do veículo,
antes do primeiro embater nas últimas.
Esta velocidade de enchimento reduz
o risco de lesões graves ou passíveis
de fazer perigar a vida dos ocupantes
numa forte colisão, factor que é
necessariamente tido em conta pelo
design dos airbags.
Contudo, o enchimento dos airbags pode também causar lesões como
abrasões faciais, contusões e fracturas
ósseas, e, por vezes, outras lesões
mais graves, dado que a velocidade de
enchimento torna a expansão dos
airbags extremamente forte. Há mesmo situações em que o
contacto com o airbag do volante pode causar lesões fatais,nomeadamente se o ocupante estiver
excessivamente próximo do volante.

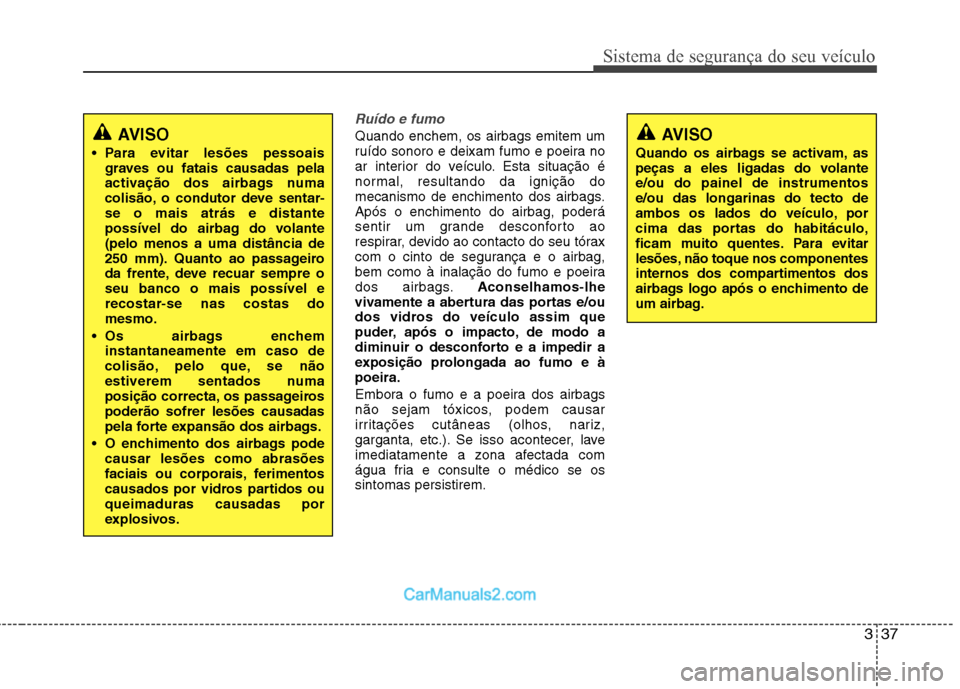

337
Sistema de segurança do seu veículo
Ruído e fumo
Quando enchem, os airbags emitem um
ruído sonoro e deixam fumo e poeira no
ar interior do veículo. Esta situação é
normal, resultando da ignição do
mecanismo de enchimento dos airbags.Após o enchimento do airbag, poderá
sentir um grande desconforto ao
respirar, devido ao contacto do seu tórax
com o cinto de segurança e o airbag,
bem como à inalação do fumo e poeira
dos airbags.Aconselhamos-lhe
vivamente a abertura das portas e/ou
dos vidros do veículo assim que
puder, após o impacto, de modo a
diminuir o desconforto e a impedir a
exposição prolongada ao fumo e àpoeira.
Embora o fumo e a poeira dos airbags
não sejam tóxicos, podem causar
irritações cutâneas (olhos, nariz,
garganta, etc.). Se isso acontecer, lave
imediatamente a zona afectada com
água fria e consulte o médico se ossintomas persistirem.AVISO
Para evitar lesões pessoais graves ou fatais causadas pela
activação dos airbags numa
colisão, o condutor deve sentar-se o mais atrás e distante
possível do airbag do volante(pelo menos a uma distância de
250 mm). Quanto ao passageiro
da frente, deve recuar sempre oseu banco o mais possível e
recostar-se nas costas domesmo.
Os airbags enchem instantaneamente em caso de
colisão, pelo que, se não
estiverem sentados numa
posição correcta, os passageirospoderão sofrer lesões causadas
pela forte expansão dos airbags.
O enchimento dos airbags pode causar lesões como abrasões
faciais ou corporais, ferimentos
causados por vidros partidos ouqueimaduras causadas por
explosivos.AVISO
Quando os airbags se activam, as
peças a eles ligadas do volantee/ou do painel de instrumentose/ou das longarinas do tecto de
ambos os lados do veículo, por
cima das portas do habitáculo,
ficam muito quentes. Para evitar
lesões, não toque nos componentes
internos dos compartimentos dos
airbags logo após o enchimento de
um airbag.

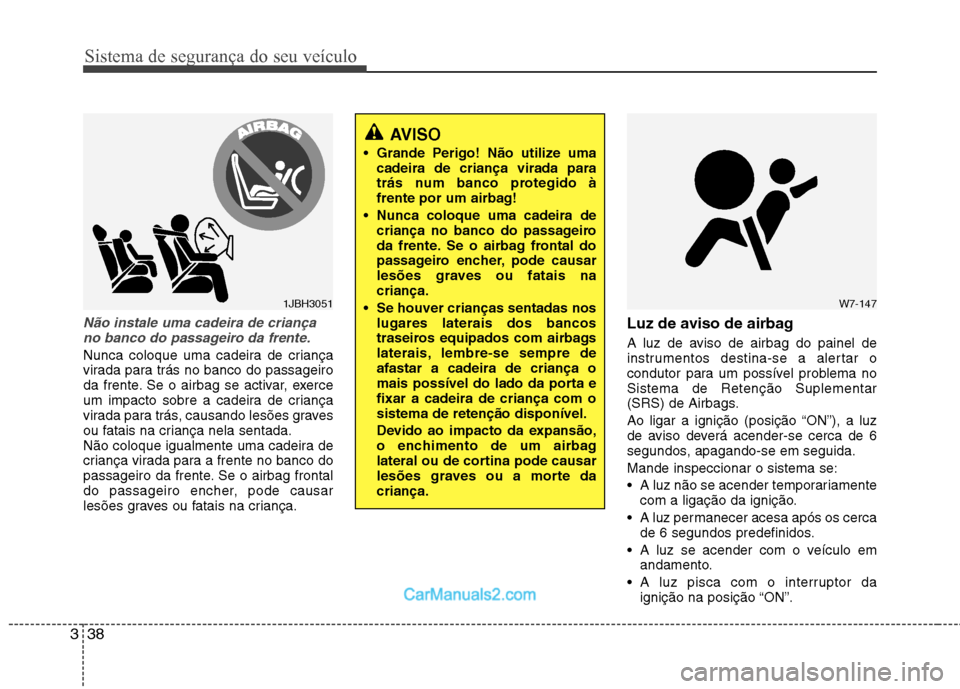

Sistema de segurança do seu veículo
38
3
Não instale uma cadeira de criança
no banco do passageiro da frente.
Nunca coloque uma cadeira de criança
virada para trás no banco do passageiro
da frente. Se o airbag se activar, exerce
um impacto sobre a cadeira de criança
virada para trás, causando lesões graves
ou fatais na criança nela sentada.
Não coloque igualmente uma cadeira de
criança virada para a frente no banco do
passageiro da frente. Se o airbag frontal
do passageiro encher, pode causar
lesões graves ou fatais na criança. Luz de aviso de airbag
A luz de aviso de airbag do painel de
instrumentos destina-se a alertar o
condutor para um possível problema noSistema de Retenção Suplementar
(SRS) de Airbags.
Ao ligar a ignição (posição “ON”), a luz
de aviso deverá acender-se cerca de 6
segundos, apagando-se em seguida. Mande inspeccionar o sistema se:
A luz não se acender temporariamente
com a ligação da ignição.
A luz permanecer acesa após os cerca de 6 segundos predefinidos.
A luz se acender com o veículo em andamento.
A luz pisca com o interruptor da ignição na posição “ON”.
1JBH3051
AVISO
Grande Perigo! Não utilize uma cadeira de criança virada para
trás num banco protegido à
frente por um airbag!
Nunca coloque uma cadeira de criança no banco do passageiro
da frente. Se o airbag frontal do
passageiro encher, pode causar
lesões graves ou fatais nacriança.
Se houver crianças sentadas nos lugares laterais dos bancos
traseiros equipados com airbags
laterais, lembre-se sempre deafastar a cadeira de criança o
mais possível do lado da porta efixar a cadeira de criança com osistema de retenção disponível.
Devido ao impacto da expansão,
o enchimento de um airbag
lateral ou de cortina pode causar
lesões graves ou a morte dacriança.
W7-147

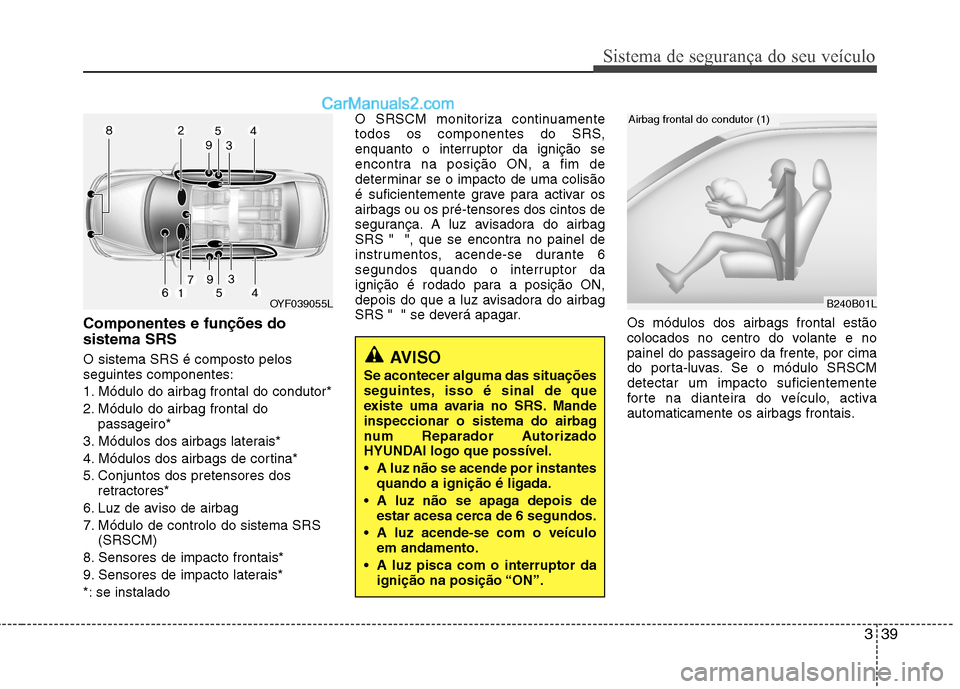

339
Sistema de segurança do seu veículo
Componentes e funções do sistema SRS O sistema SRS é composto pelos seguintes componentes:
1. Módulo do airbag frontal do condutor*
2. Módulo do airbag frontal dopassageiro*
3. Módulos dos airbags laterais*
4. Módulos dos airbags de cortina*
5. Conjuntos dos pretensores dos retractores*
6. Luz de aviso de airbag
7. Módulo de controlo do sistema SRS (SRSCM)
8. Sensores de impacto frontais*
9. Sensores de impacto laterais*
*: se instalado O SRSCM monitoriza continuamente
todos os componentes do SRS,
enquanto o interruptor da ignição se
encontra na posição ON, a fim de
determinar se o impacto de uma colisão
é suficientemente grave para activar osairbags ou os pré-tensores dos cintos de
segurança. A luz avisadora do airbag
SRS " ", que se encontra no painel de
instrumentos, acende-se durante 6
segundos quando o interruptor da
ignição é rodado para a posição ON,
depois do que a luz avisadora do airbag
SRS " " se deverá apagar.
Os módulos dos airbags frontal estão
colocados no centro do volante e no
painel do passageiro da frente, por cima
do porta-luvas. Se o módulo SRSCMdetectar um impacto suficientemente
forte na dianteira do veículo, activa
automaticamente os airbags frontais.
AVISO
Se acontecer alguma das situações
seguintes, isso é sinal de que
existe uma avaria no SRS. Mande
inspeccionar o sistema do airbag
num Reparador Autorizado
HYUNDAI logo que possível.
A luz não se acende por instantes quando a ignição é ligada.
A luz não se apaga depois de estar acesa cerca de 6 segundos.
A luz acende-se com o veículo em andamento.
A luz pisca com o interruptor da ignição na posição “ON”.
B240B01L
Airbag frontal do condutor (1)
OYF039055L

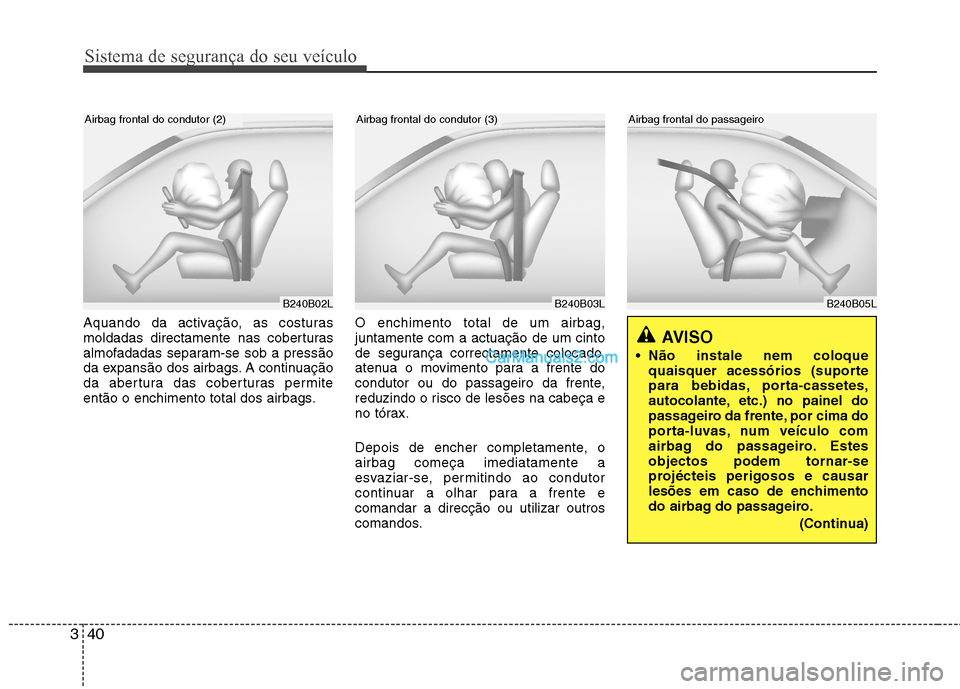

Sistema de segurança do seu veículo
40
3
Aquando da activação, as costuras
moldadas directamente nas coberturas
almofadadas separam-se sob a pressão
da expansão dos airbags. A continuação
da abertura das coberturas permite
então o enchimento total dos airbags. O enchimento total de um airbag,juntamente com a actuação de um cinto
de segurança correctamente colocado,
atenua o movimento para a frente do
condutor ou do passageiro da frente,
reduzindo o risco de lesões na cabeça e
no tórax.
Depois de encher completamente, o airbag começa imediatamente a
esvaziar-se, permitindo ao condutor
continuar a olhar para a frente ecomandar a direcção ou utilizar outros
comandos.
B240B02LB240B03L
Airbag frontal do condutor (2)Airbag frontal do condutor (3)
AVISO
Não instale nem coloque quaisquer acessórios (suporte
para bebidas, porta-cassetes,
autocolante, etc.) no painel do
passageiro da frente, por cima do
porta-luvas, num veículo com
airbag do passageiro. Estes
objectos podem tornar-se
projécteis perigosos e causar
lesões em caso de enchimento
do airbag do passageiro.
(Continua)
B240B05L
Airbag frontal do passageiro
