2012 Hyundai Sonata Manual do proprietário (in Portuguese)

Manutenção
50
7

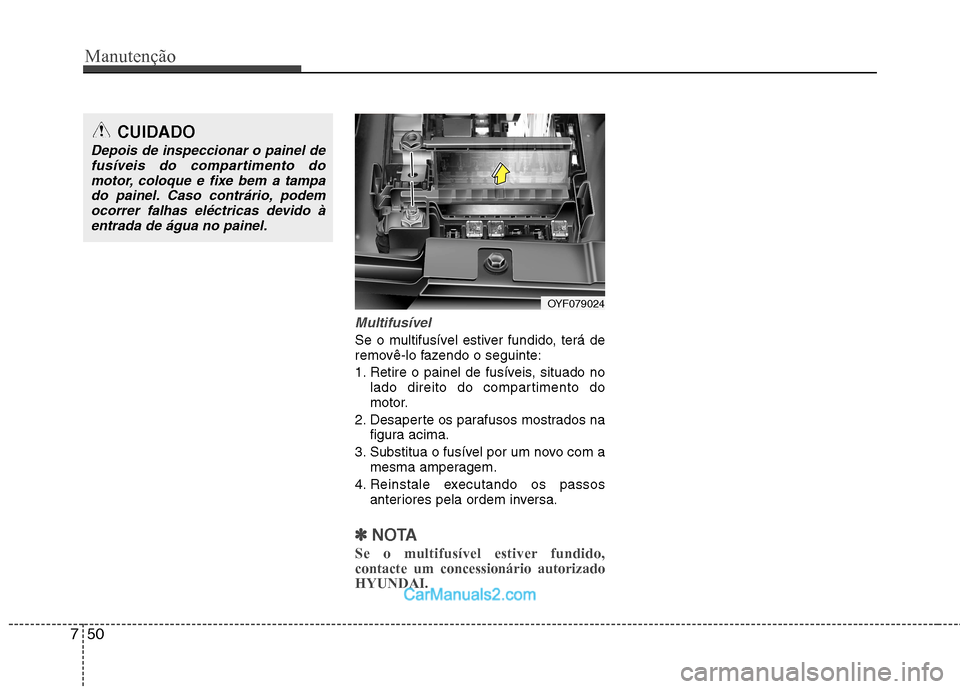

Multifusível
Se o multifusível estiver fundido, terá de
removê-lo fazendo o seguinte:
1. Retire o painel de fusíveis, situado no
lado direito do compartimento do
motor.
2. Desaperte os parafusos mostrados na figura acima.
3. Substitua o fusível por um novo com a mesma amperagem.
4. Reinstale executando os passos anteriores pela ordem inversa.
✽✽ NOTA
Se o multifusível estiver fundido, contacte um concessionário autorizadoHYUNDAI.
CUIDADO
Depois de inspeccionar o painel de fusíveis do compartimento do
motor, coloque e fixe bem a tampado painel. Caso contrário, podemocorrer falhas eléctricas devido à entrada de água no painel.
OYF079024

751
Manutenção
✽✽NOTA
Nem todas as descrições dos painéis de fusíveis deste manual poderão ser
aplicáveis ao seu veículo. As descrições
são as correctas no momento da
impressão. Ao inspeccionar um painelde fusíveis do seu veículo, consulte a
respectiva etiqueta.

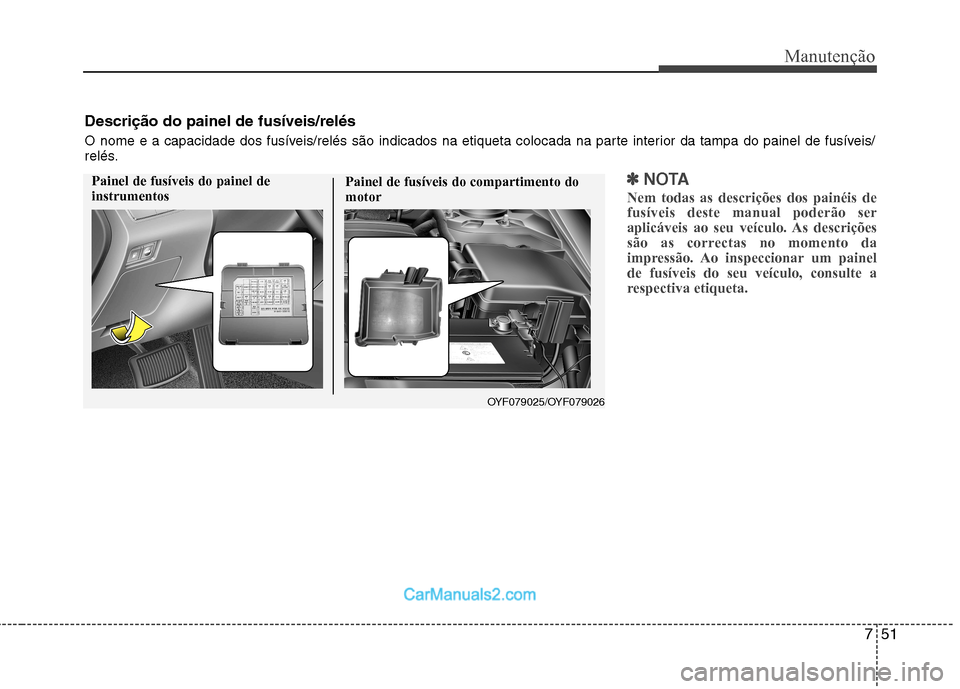

Descrição do painel de fusíveis/relés
O nome e a capacidade dos fusíveis/relés são indicados na etiqueta colocada na parte interior da tampa do painel de fusíveis/
relés.
Painel de fusíveis do compartimento do motor
OYF079025/OYF079026
Painel de fusíveis do painel de instrumentos

Manutenção
52
7

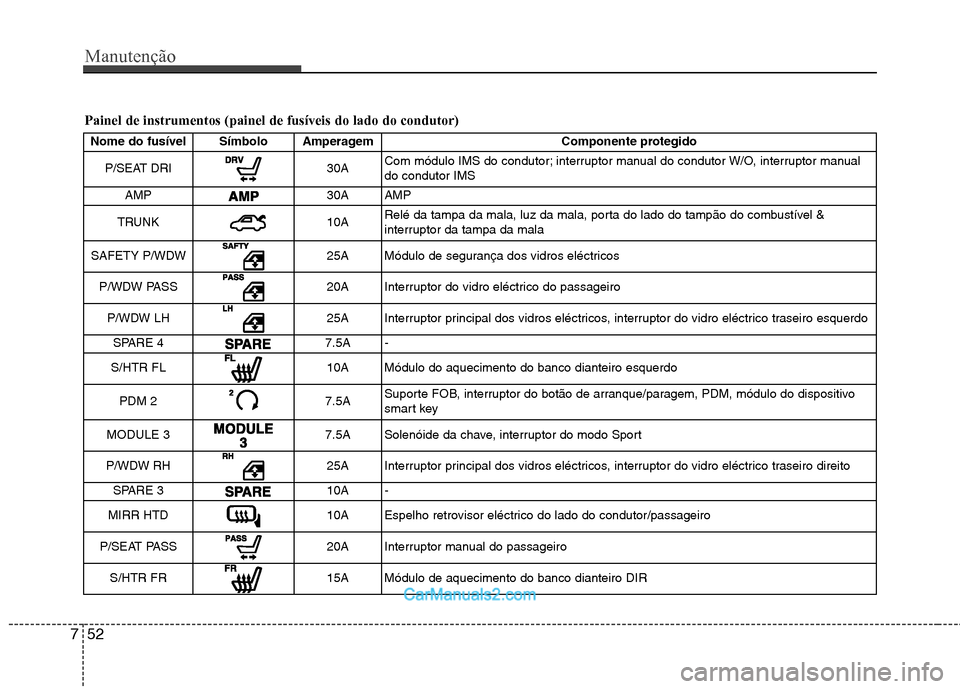

Painel de instrumentos (painel de fusíveis do lado do condutor)
Nome do fusível Símbolo Amperagem Componente protegido
P/SEAT DRI
30A Com módulo IMS do condutor; interruptor manual do condutor W/O, interruptor manual do condutor IMS
AMP
30A AMP
TRUNK
10A Relé da tampa da mala, luz da mala, porta do lado do tampão do combustível &
interruptor da tampa da mala
SAFETY P/WDW
25A Módulo de segurança dos vidros eléctricos
P/WDW PASS
20A Interruptor do vidro eléctrico do passageiro
P/WDW LH
25A Interruptor principal dos vidros eléctricos, interruptor do vidro eléctrico traseiro esquerdo
SPARE 4
7.5A -
S/HTR FL
10A Módulo do aquecimento do banco dianteiro esquerdo
PDM 2
7.5A Suporte FOB, interruptor do botão de arranque/paragem, PDM, módulo do dispositivo
smart key
MODULE 3
7.5A Solenóide da chave, interruptor do modo Sport
P/WDW RH
25A Interruptor principal dos vidros eléctricos, interruptor do vidro eléctrico traseiro direito
SPARE 3
10A -
MIRR HTD
10A Espelho retrovisor eléctrico do lado do condutor/passageiro
P/SEAT PASS
20A Interruptor manual do passageiro
S/HTR FR
15A Módulo de aquecimento do banco dianteiro DIR

753
Manutenção

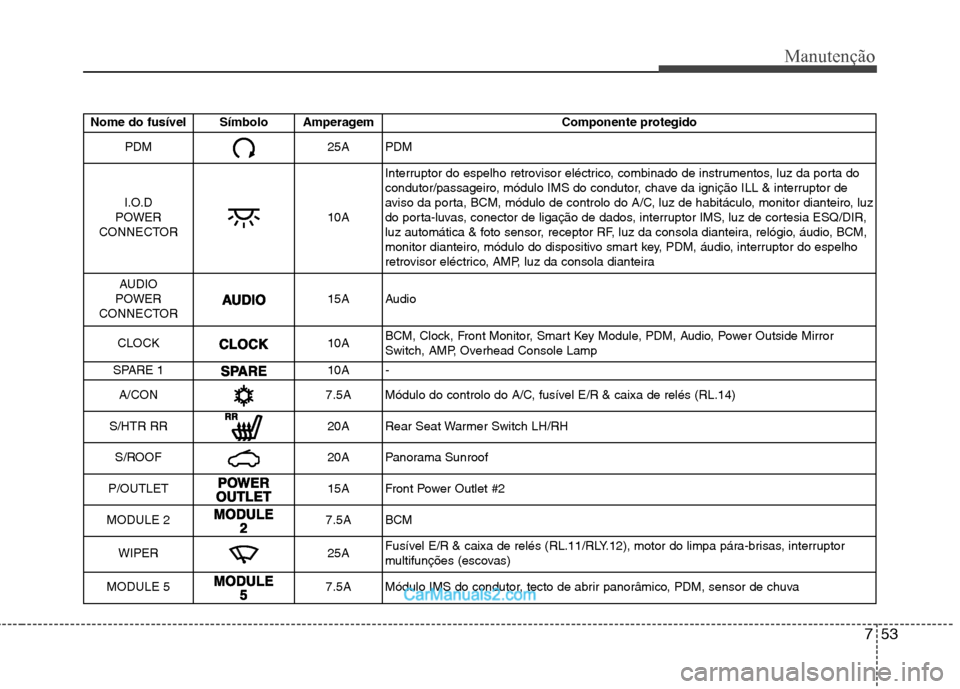

Nome do fusível Símbolo Amperagem Componente protegido
PDM25APDM
I.O.D
POWER
CONNECTOR
10A Interruptor do espelho retrovisor eléctrico, combinado de instrumentos, luz da porta do
condutor/passageiro, módulo IMS do condutor, chave da ignição ILL & interruptor de
aviso da porta, BCM, módulo de controlo do A/C, luz de habitáculo, monitor dianteiro, luz
do porta-luvas, conector de ligação de dados, interruptor IMS, luz de cortesia ESQ/DIR,
luz automática & foto sensor, receptor RF, luz da consola dianteira, relógio, áudio, BCM,
monitor dianteiro, módulo do dispositivo smart key, PDM, áudio, interruptor do espelho
retrovisor eléctrico, AMP, luz da consola dianteira
AUDIO
POWER
CONNECTOR
15A Audio
CLOCK
10A BCM, Clock, Front Monitor, Smart Key Module, PDM, Audio, Power Outside Mirror
Switch, AMP, Overhead Console Lamp
SPARE 1
10A -
A/CON
7.5A Módulo do controlo do A/C, fusível E/R & caixa de relés (RL.14)
S/HTR RR
20A Rear Seat Warmer Switch LH/RH
S/ROOF
20A Panorama Sunroof
P/OUTLET
15A Front Power Outlet #2
MODULE 2
7.5A BCM
WIPER
25A Fusível E/R & caixa de relés (RL.11/RLY.12), motor do limpa pára-brisas, interruptor
multifunções (escovas)
MODULE 5
7.5A Módulo IMS do condutor, tecto de abrir panorâmico, PDM, sensor de chuva

Manutenção
54
7

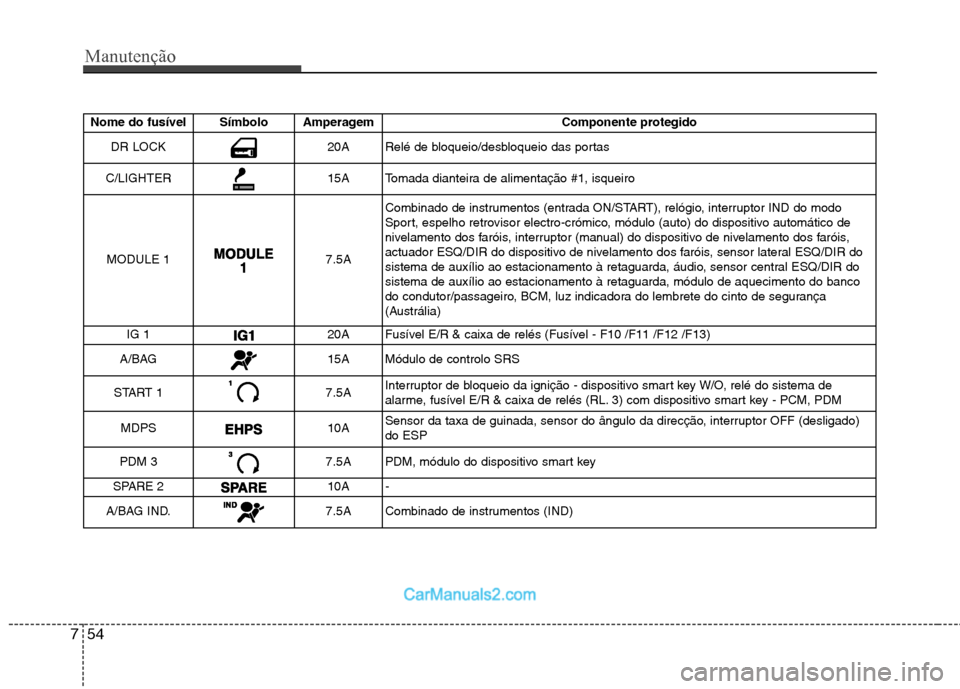

Nome do fusível Símbolo Amperagem Componente protegido
DR LOCK20ARelé de bloqueio/desbloqueio das portas
C/LIGHTER15ATomada dianteira de alimentação #1, isqueiro
MODULE 1
7.5A Combinado de instrumentos (entrada ON/START), relógio, interruptor IND do modo
Sport, espelho retrovisor electro-crómico, módulo (auto) do dispositivo automático de
nivelamento dos faróis, interruptor (manual) do dispositivo de nivelamento dos faróis,
actuador ESQ/DIR do dispositivo de nivelamento dos faróis, sensor lateral ESQ/DIR do
sistema de auxílio ao estacionamento à retaguarda, áudio, sensor central ESQ/DIR dosistema de auxílio ao estacionamento à retaguarda, módulo de aquecimento do banco
do condutor/passageiro, BCM, luz indicadora do lembrete do cinto de segurança
(Austrália)
IG 1
20A Fusível E/R & caixa de relés (Fusível - F10 /F11 /F12 /F13)
A/BAG
15A Módulo de controlo SRS
START 1
7.5A Interruptor de bloqueio da ignição - dispositivo smart key W/O, relé do sistema de
alarme, fusível E/R & caixa de relés (RL. 3) com dispositivo smart key - PCM, PDM
MDPS
10A Sensor da taxa de guinada, sensor do ângulo da direcção, interruptor OFF (desligado) do ESP
PDM 3
7.5A PDM, módulo do dispositivo smart key
SPARE 2
10A -
A/BAG IND.
7.5A Combinado de instrumentos (IND)

755
Manutenção

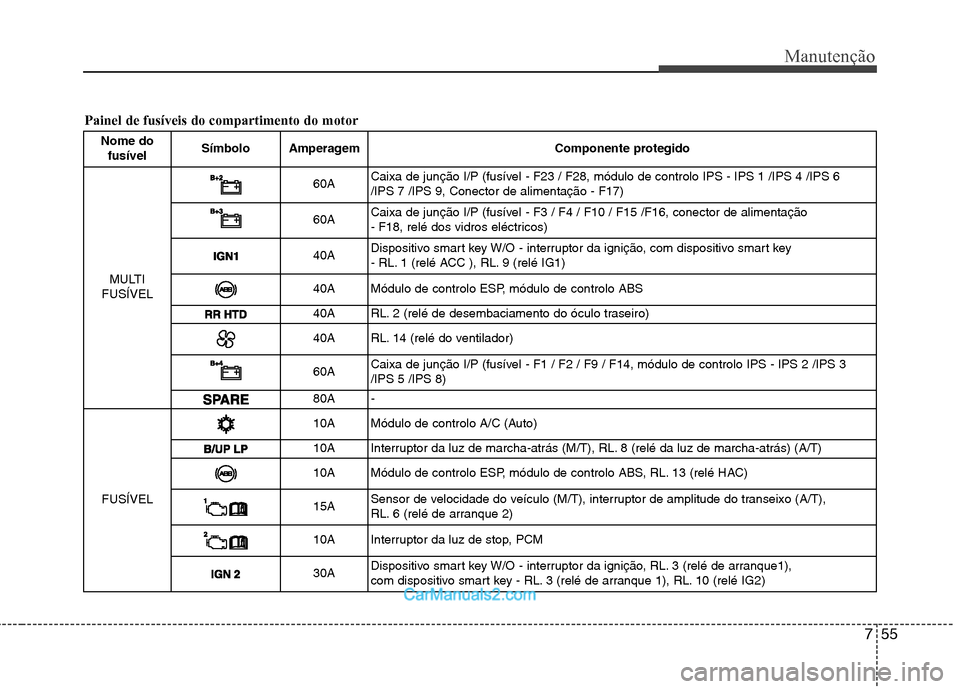

Nome dofusível Símbolo Amperagem Componente protegido
MULTI
FUSÍVEL
60A Caixa de junção I/P (fusível - F23 / F28, módulo de controlo IPS - IPS 1 /IPS 4 /IPS 6 /IPS 7 /IPS 9, Conector de alimentação - F17)
60ACaixa de junção I/P (fusível - F3 / F4 / F10 / F15 /F16, conector de alimentação
- F18, relé dos vidros eléctricos)
40ADispositivo smart key W/O - interruptor da ignição, com dispositivo smart key
- RL. 1 (relé ACC ), RL. 9 (relé IG1)
40A Módulo de controlo ESP, módulo de controlo ABS
40A RL. 2 (relé de desembaciamento do óculo traseiro)
40A RL. 14 (relé do ventilador)
60ACaixa de junção I/P (fusível - F1 / F2 / F9 / F14, módulo de controlo IPS - IPS 2 /IPS 3 /IPS 5 /IPS 8)
80A -
FUSÍVEL
10A Módulo de controlo A/C (Auto)
10A Interruptor da luz de marcha-atrás (M/T), RL. 8 (relé da luz de marcha-atrás) (A/T)
10A Módulo de controlo ESP, módulo de controlo ABS, RL. 13 (relé HAC)
15A Sensor de velocidade do veículo (M/T), interruptor de amplitude do transeixo (A/T),
RL. 6 (relé de arranque 2)
10A Interruptor da luz de stop, PCM
30ADispositivo smart key W/O - interruptor da ignição, RL. 3 (relé de arranque1),
com dispositivo smart key - RL. 3 (relé de arranque 1), RL. 10 (relé IG2)

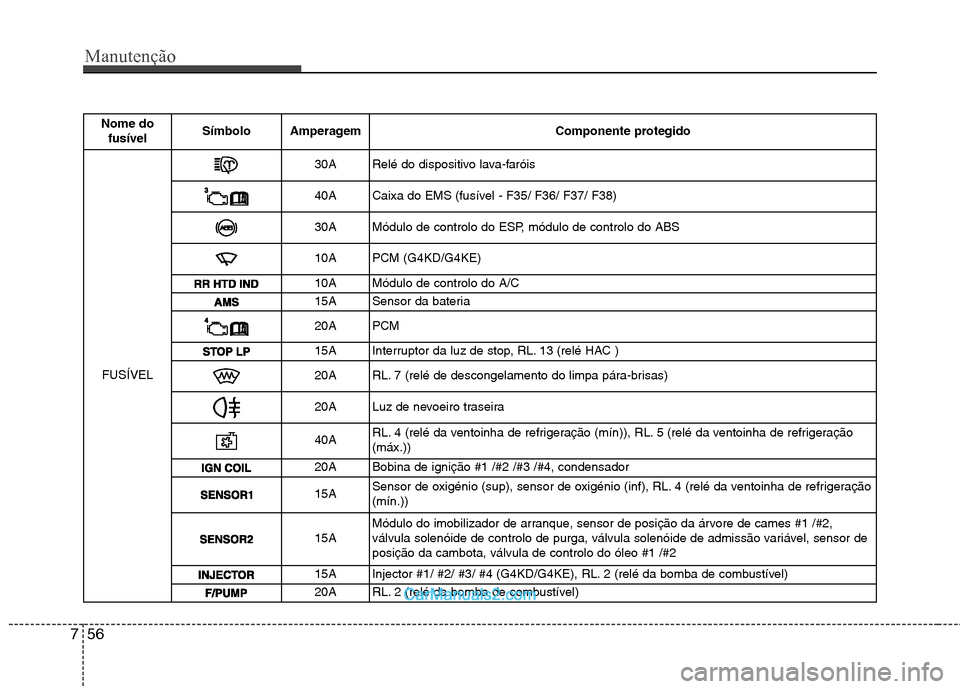

Painel de fusíveis do compartimento do motor

Manutenção
56
7
Nome do
fusível Símbolo Amperagem Componente protegido
FUSÍVEL
30ARelé do dispositivo lava-faróis
40A Caixa do EMS (fusível - F35/ F36/ F37/ F38)
30A Módulo de controlo do ESP, módulo de controlo do ABS
10A PCM (G4KD/G4KE)
10A Módulo de controlo do A/C
15A Sensor da bateria
20A PCM
15A Interruptor da luz de stop, RL. 13 (relé HAC )
20A RL. 7 (relé de descongelamento do limpa pára-brisas)
20A Luz de nevoeiro traseira
40ARL. 4 (relé da ventoinha de refrigeração (mín)), RL. 5 (relé da ventoinha de refrigeração (máx.))
20A Bobina de ignição #1 /#2 /#3 /#4, condensador
15ASensor de oxigénio (sup), sensor de oxigénio (inf), RL. 4 (relé da ventoinha de refrigeração (mín.))
15AMódulo do imobilizador de arranque, sensor de posição da árvore de cames #1 /#2,
válvula solenóide de controlo de purga, válvula solenóide de admissão variável, sensor deposição da cambota, válvula de controlo do óleo #1 /#2
15A Injector #1/ #2/ #3/ #4 (G4KD/G4KE), RL. 2 (relé da bomba de combustível)
20A RL. 2 (relé da bomba de combustível)

757
Manutenção

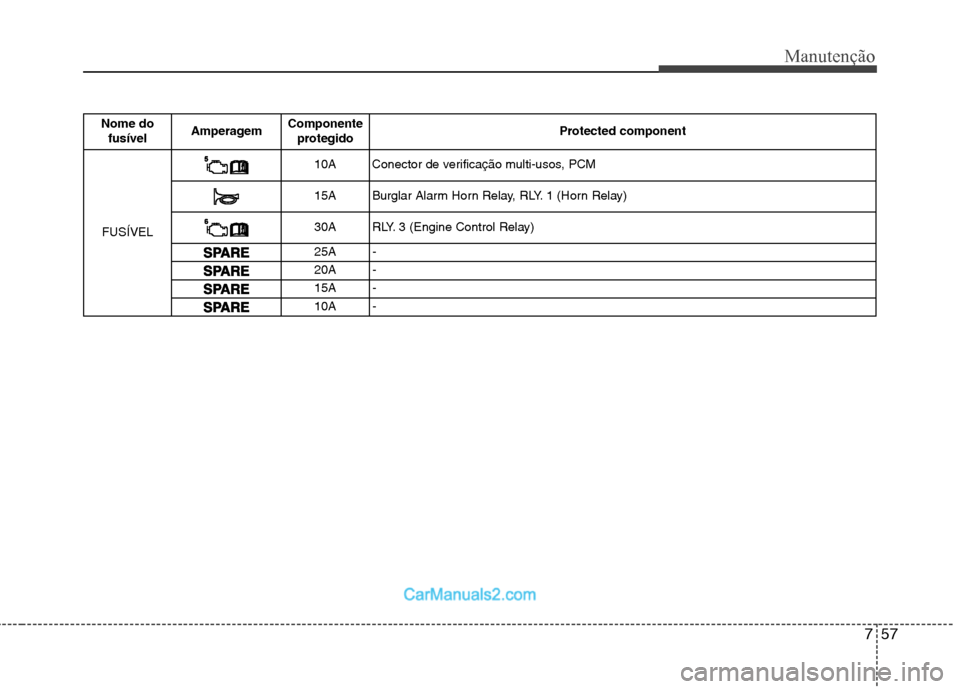

Nome dofusível Amperagem Componente
protegido Protected component
FUSÍVEL
10AConector de verificação multi-usos, PCM
15A Burglar Alarm Horn Relay, RLY. 1 (Horn Relay)
30A RLY. 3 (Engine Control Relay)
25A -
20A -
15A -
10A -
