2012 Hyundai Sonata Manual do proprietário (in Portuguese)

Sistemas e equipamentos do veículo
66
4

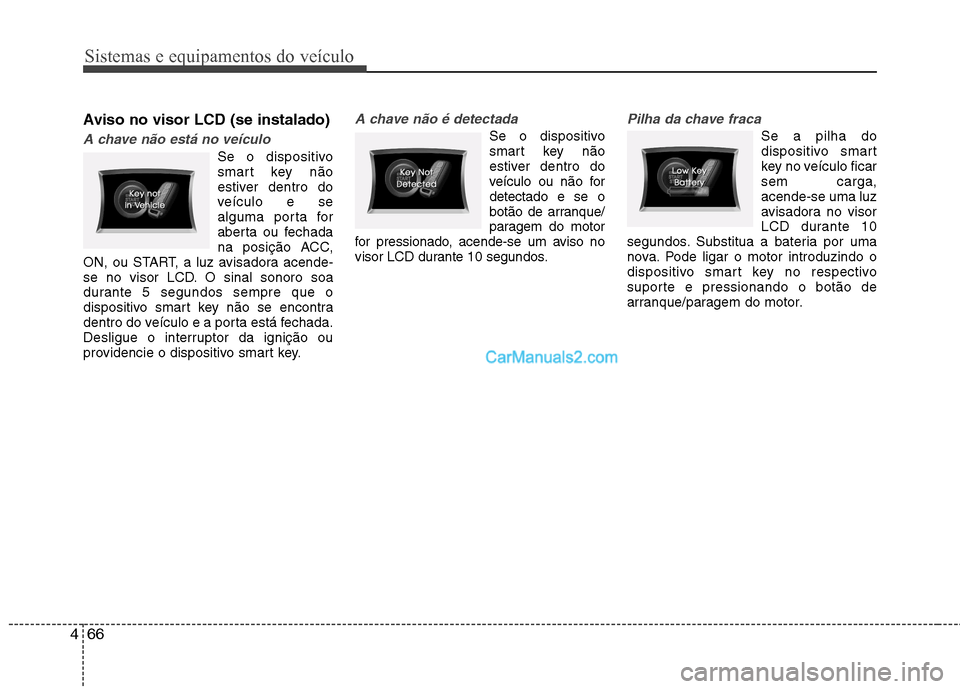

Aviso no visor LCD (se instalado)
A chave não está no veículo
Se o dispositivo
smart key não
estiver dentro do
veículo e se
alguma porta for
aberta ou fechada
na posição ACC,
ON, ou START, a luz avisadora acende-
se no visor LCD. O sinal sonoro soa
durante 5 segundos sempre que o
dispositivo smart key não se encontra
dentro do veículo e a porta está fechada.
Desligue o interruptor da ignição ou
providencie o dispositivo smart key.
A chave não é detectada
Se o dispositivo
smart key não
estiver dentro do
veículo ou não fordetectado e se o
botão de arranque/
paragem do motor
for pressionado, acende-se um aviso no
visor LCD durante 10 segundos.
Pilha da chave fraca
Se a pilha do
dispositivo smart
key no veículo ficarsem carga,acende-se uma luz
avisadora no visor
LCD durante 10
segundos. Substitua a bateria por uma
nova. Pode ligar o motor introduzindo o
dispositivo smart key no respectivo
suporte e pressionando o botão de
arranque/paragem do motor.

467
Sistemas e equipamentos do veículo

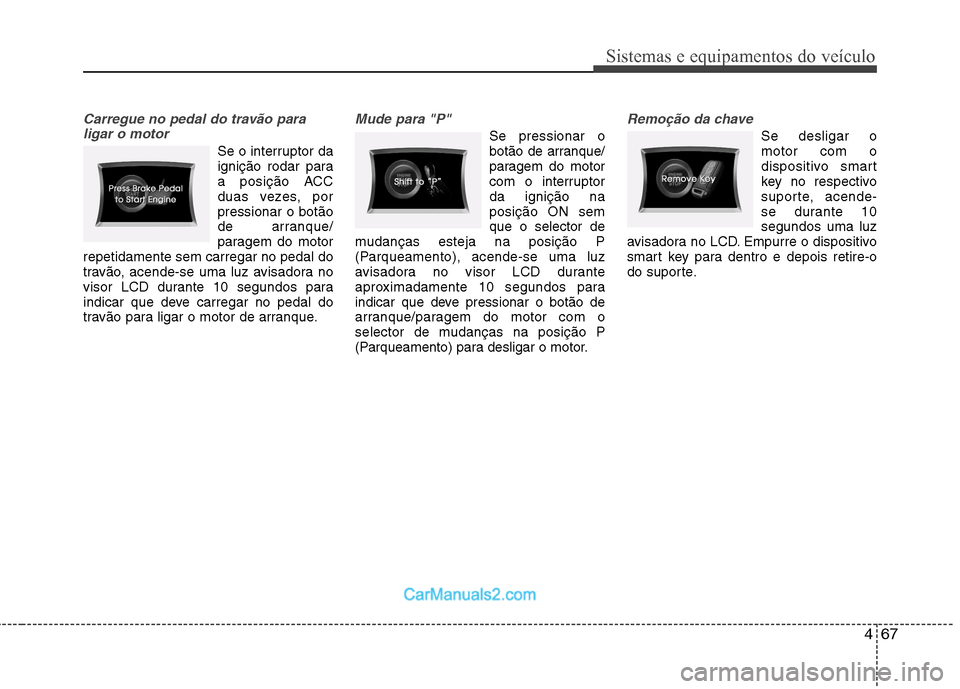

Carregue no pedal do travão paraligar o motor
Se o interruptor da
ignição rodar para
a posição ACC
duas vezes, porpressionar o botão
de arranque/
paragem do motor
repetidamente sem carregar no pedal do
travão, acende-se uma luz avisadora no
visor LCD durante 10 segundos para
indicar que deve carregar no pedal do
travão para ligar o motor de arranque.
Mude para "P"
Se pressionar o
botão de arranque/
paragem do motor
com o interruptorda ignição naposição ON semque o selector de
mudanças esteja na posição P
(Parqueamento), acende-se uma luz
avisadora no visor LCD durante
aproximadamente 10 segundos para
indicar que deve pressionar o botão de
arranque/paragem do motor com o
selector de mudanças na posição P
(Parqueamento) para desligar o motor.
Remoção da chave
Se desligar o motor com o
dispositivo smart
key no respectivo
suporte, acende-
se durante 10segundos uma luz
avisadora no LCD. Empurre o dispositivo
smart key para dentro e depois retire-o
do suporte.

Sistemas e equipamentos do veículo
68
4

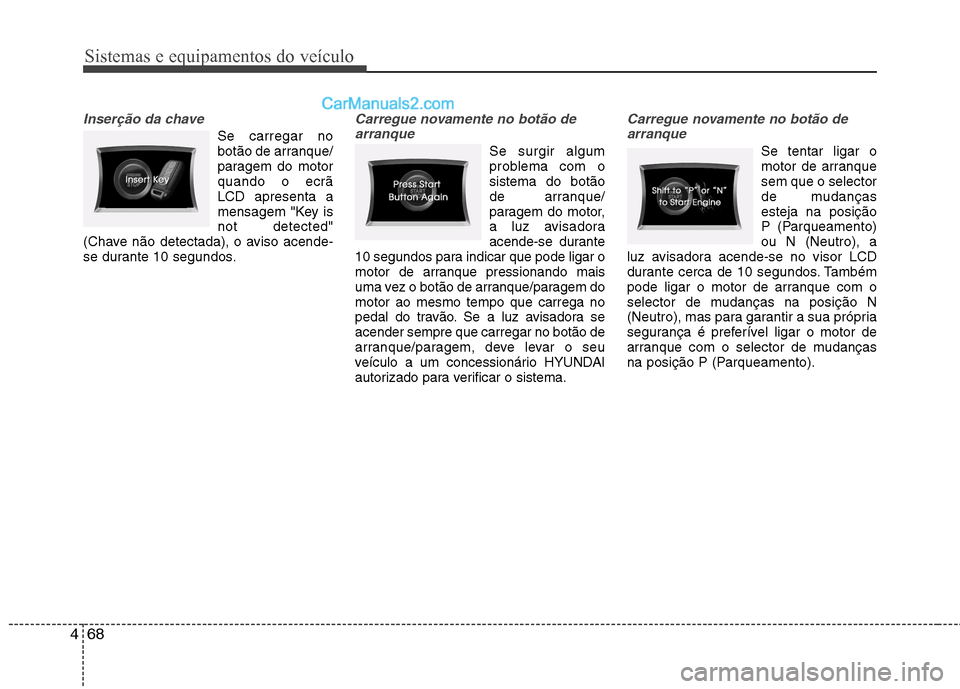

Inserção da chave
Se carregar no
botão de arranque/
paragem do motorquando o ecrãLCD apresenta a
mensagem "Key isnot detected"
(Chave não detectada), o aviso acende-
se durante 10 segundos.
Carregue novamente no botão de
arranque
Se surgir algum
problema com osistema do botão
de arranque/
paragem do motor,
a luz avisadora
acende-se durante
10 segundos para indicar que pode ligar o
motor de arranque pressionando mais
uma vez o botão de arranque/paragem domotor ao mesmo tempo que carrega no
pedal do travão. Se a luz avisadora seacender sempre que carregar no botão de
arranque/paragem, deve levar o seu
veículo a um concessionário HYUNDAI
autorizado para verificar o sistema.
Carregue novamente no botão de
arranque
Se tentar ligar o
motor de arranquesem que o selector
de mudançasesteja na posição
P (Parqueamento)ou N (Neutro), a
luz avisadora acende-se no visor LCD
durante cerca de 10 segundos. Também
pode ligar o motor de arranque com o
selector de mudanças na posição N
(Neutro), mas para garantir a sua própria
segurança é preferível ligar o motor de
arranque com o selector de mudanças
na posição P (Parqueamento).

469
Sistemas e equipamentos do veículo

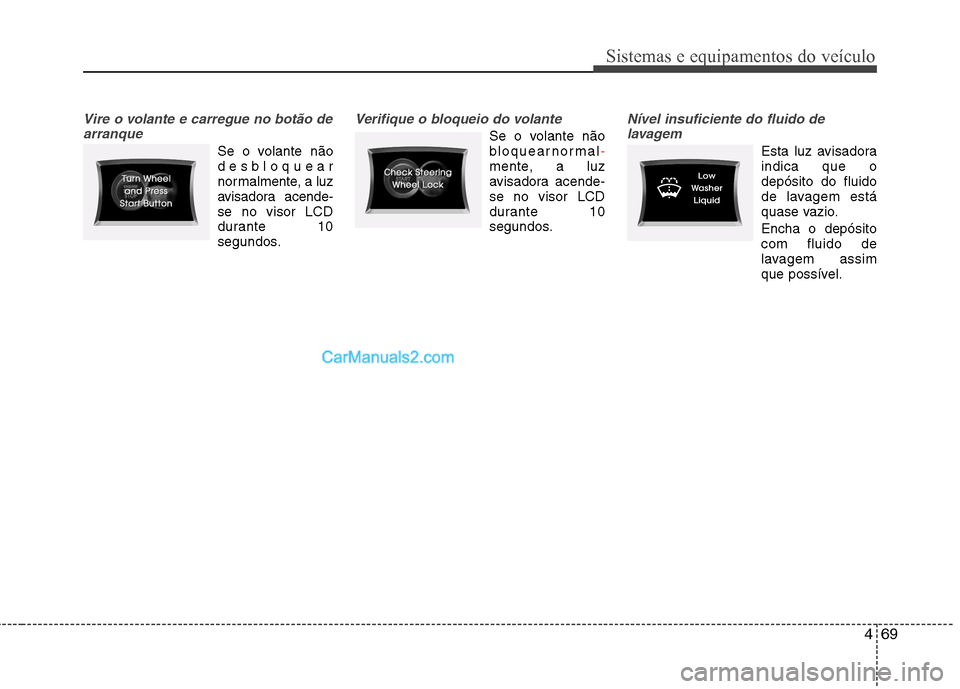

Vire o volante e carregue no botão dearranque
Se o volante não
desbloquear
normalmente, a luz
avisadora acende-
se no visor LCD
durante 10
segundos.
Verifique o bloqueio do volante
Se o volante não
bloquearnormal-mente, a luz
avisadora acende-se no visor LCD
durante 10
segundos.
Nível insuficiente do fluido delavagem
Esta luz avisadora indica que odepósito do fluido
de lavagem está
quase vazio.
Encha o depósito com fluido de
lavagem assim
que possível.

Sistemas e equipamentos do veículo
70
4

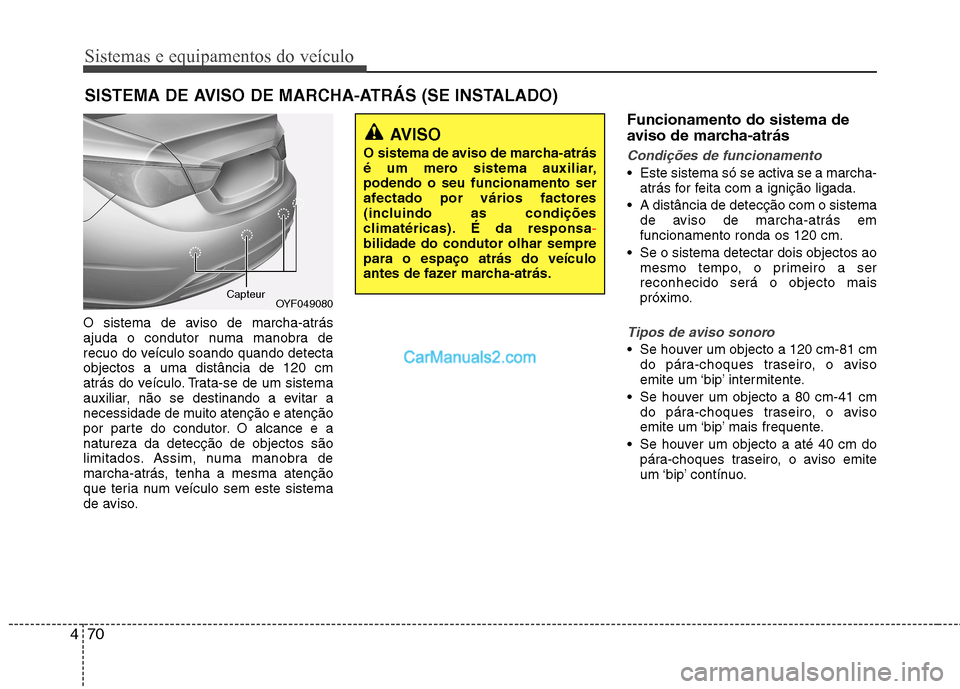

O sistema de aviso de marcha-atrás
ajuda o condutor numa manobra de
recuo do veículo soando quando detectaobjectos a uma distância de 120 cm
atrás do veículo. Trata-se de um sistema
auxiliar, não se destinando a evitar a
necessidade de muito atenção e atenção
por parte do condutor. O alcance e anatureza da detecção de objectos são
limitados. Assim, numa manobra de
marcha-atrás, tenha a mesma atenção
que teria num veículo sem este sistema
de aviso. Funcionamento do sistema de
aviso de marcha-atrás
Condições de funcionamento
Este sistema só se activa se a marcha-
atrás for feita com a ignição ligada.
A distância de detecção com o sistema de aviso de marcha-atrás em funcionamento ronda os 120 cm.
Se o sistema detectar dois objectos ao mesmo tempo, o primeiro a serreconhecido será o objecto mais
próximo.
Tipos de aviso sonoro
Se houver um objecto a 120 cm-81 cmdo pára-choques traseiro, o aviso
emite um ‘bip’ intermitente.
Se houver um objecto a 80 cm-41 cm do pára-choques traseiro, o aviso
emite um ‘bip’ mais frequente.
Se houver um objecto a até 40 cm do pára-choques traseiro, o aviso emite
um ‘bip’ contínuo.
SISTEMA DE AVISO DE MARCHA-ATRÁS (SE INSTALADO)
AVISO
O sistema de aviso de marcha-atrás
é um mero sistema auxiliar,podendo o seu funcionamento ser
afectado por vários factores
(incluindo as condições
climatéricas). É da responsa
-bilidade do condutor olhar sempre para o espaço atrás do veículo
antes de fazer marcha-atrás.
OYF049080
Capteur

471
Sistemas e equipamentos do veículo

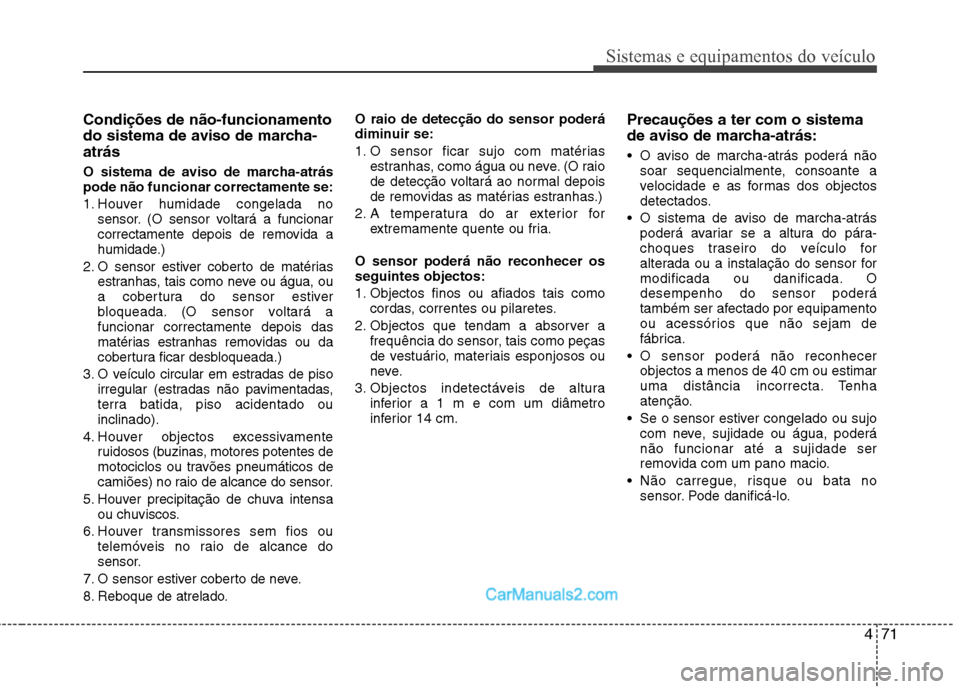

Condições de não-funcionamento
do sistema de aviso de marcha-atrás
O sistema de aviso de marcha-atrás pode não funcionar correctamente se:
1. Houver humidade congelada nosensor. (O sensor voltará a funcionar
correctamente depois de removida a
humidade.)
2. O sensor estiver coberto de matérias estranhas, tais como neve ou água, ou
a cobertura do sensor estiver
bloqueada. (O sensor voltará afuncionar correctamente depois das
matérias estranhas removidas ou da
cobertura ficar desbloqueada.)
3. O veículo circular em estradas de piso irregular (estradas não pavimentadas,
terra batida, piso acidentado ouinclinado).
4. Houver objectos excessivamente ruidosos (buzinas, motores potentes de
motociclos ou travões pneumáticos de
camiões) no raio de alcance do sensor.
5. Houver precipitação de chuva intensa ou chuviscos.
6. Houver transmissores sem fios ou telemóveis no raio de alcance do
sensor.
7. O sensor estiver coberto de neve.
8. Reboque de atrelado. O raio de detecção do sensor poderá
diminuir se:
1. O sensor ficar sujo com matérias
estranhas, como água ou neve. (O raio
de detecção voltará ao normal depois
de removidas as matérias estranhas.)
2. A temperatura do ar exterior for extremamente quente ou fria.
O sensor poderá não reconhecer osseguintes objectos:
1. Objectos finos ou afiados tais como cordas, correntes ou pilaretes.
2. Objectos que tendam a absorver a frequência do sensor, tais como peças
de vestuário, materiais esponjosos ou
neve.
3. Objectos indetectáveis de altura inferior a 1 m e com um diâmetro
inferior 14 cm. Precauções a ter com o sistema
de aviso de marcha-atrás:
O aviso de marcha-atrás poderá não
soar sequencialmente, consoante a
velocidade e as formas dos objectos
detectados.
O sistema de aviso de marcha-atrás poderá avariar se a altura do pára-
choques traseiro do veículo for
alterada ou a instalação do sensor for
modificada ou danificada. Odesempenho do sensor poderá
também ser afectado por equipamento
ou acessórios que não sejam de
fábrica.
O sensor poderá não reconhecer objectos a menos de 40 cm ou estimar
uma distância incorrecta. Tenha
atenção.
Se o sensor estiver congelado ou sujo com neve, sujidade ou água, poderánão funcionar até a sujidade ser
removida com um pano macio.
Não carregue, risque ou bata no sensor. Pode danificá-lo.

Sistemas e equipamentos do veículo
72
4
✽✽
NOTA
Este sistema só detecta objectos dentro
do raio de alcance dos sensores,
podendo não detectar objectos em áreas
não cobertas por sensores. De igual
modo, os sensores poderão não detectarobjectos pequenos ou finos, tais como
pilaretes, situados entre eles.
Olhe sempre para trás do veículo ao
fazer marcha-atrás.
Não se esqueça de informar condutoresocasionais do veículo das capacidades elimitações do sistema.Autodiagnóstico
Se não ouvir um sinal sonoro ou o ‘bip’
soar de forma intermitente ao introduzir a
marcha-atrás (posição “R”), isso poderá
indicar uma avaria no sistema de aviso
de marcha-atrás. Se isso acontecer,
mande inspeccionar o veículo num
Reparador Autorizado HYUNDAI logo
que possível.
AVISO
A garantia do seu novo veículo não
cobre acidentes, danos no veículoou lesões nos seus ocupantes
provocados por uma avaria no
sistema de aviso de marcha-atrás.Conduza sempre com segurança eprecaução.
AVISO
Preste muita atenção quando o
veículo circular perto de
obstáculos, tais como peões, muito
especialmente crianças. Lembre-se
que, devido à sua distância,
tamanho ou material, todos factorespotencialmente limitadores do
desempenho dos sensores, certosobjectos poderão não ser
detectados pelos mesmos. Antesde andar com o veículo em
qualquer direcção, olhe semprepara verificar se não há obstáculos
ao movimento do veículo.

473
Sistemas e equipamentos do veículo

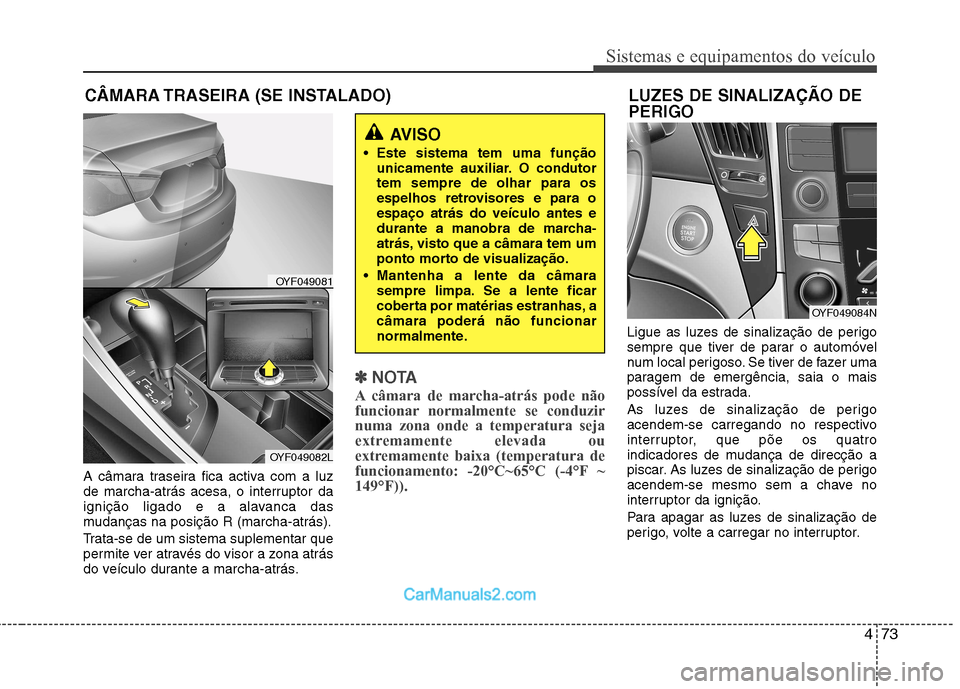

A câmara traseira fica activa com a luz
de marcha-atrás acesa, o interruptor da
ignição ligado e a alavanca das
mudanças na posição R (marcha-atrás).
Trata-se de um sistema suplementar que
permite ver através do visor a zona atrás
do veículo durante a marcha-atrás.
✽✽NOTA
A câmara de marcha-atrás pode não
funcionar normalmente se conduzirnuma zona onde a temperatura seja
extremamente elevada ou
extremamente baixa (temperatura de
funcionamento: -20°C~65°C (-4°F ~149°F)).
Ligue as luzes de sinalização de perigo
sempre que tiver de parar o automóvel
num local perigoso. Se tiver de fazer uma
paragem de emergência, saia o mais
possível da estrada.
As luzes de sinalização de perigo
acendem-se carregando no respectivo
interruptor, que põe os quatro
indicadores de mudança de direcção a
piscar. As luzes de sinalização de perigo
acendem-se mesmo sem a chave no
interruptor da ignição.
Para apagar as luzes de sinalização de
perigo, volte a carregar no interruptor.
CÂMARA TRASEIRA (SE INSTALADO)
AVISO
Este sistema tem uma função unicamente auxiliar. O condutor tem sempre de olhar para os
espelhos retrovisores e para oespaço atrás do veículo antes e
durante a manobra de marcha-
atrás, visto que a câmara tem um
ponto morto de visualização.
Mantenha a lente da câmara sempre limpa. Se a lente ficar
coberta por matérias estranhas, acâmara poderá não funcionar
normalmente.
OYF049081
OYF049082L
OYF049084N
LUZES DE SINALIZAÇÃO DE PERIGO
