2012 Hyundai Sonata Manual do proprietário (in Portuguese)

Manutenção
10
7

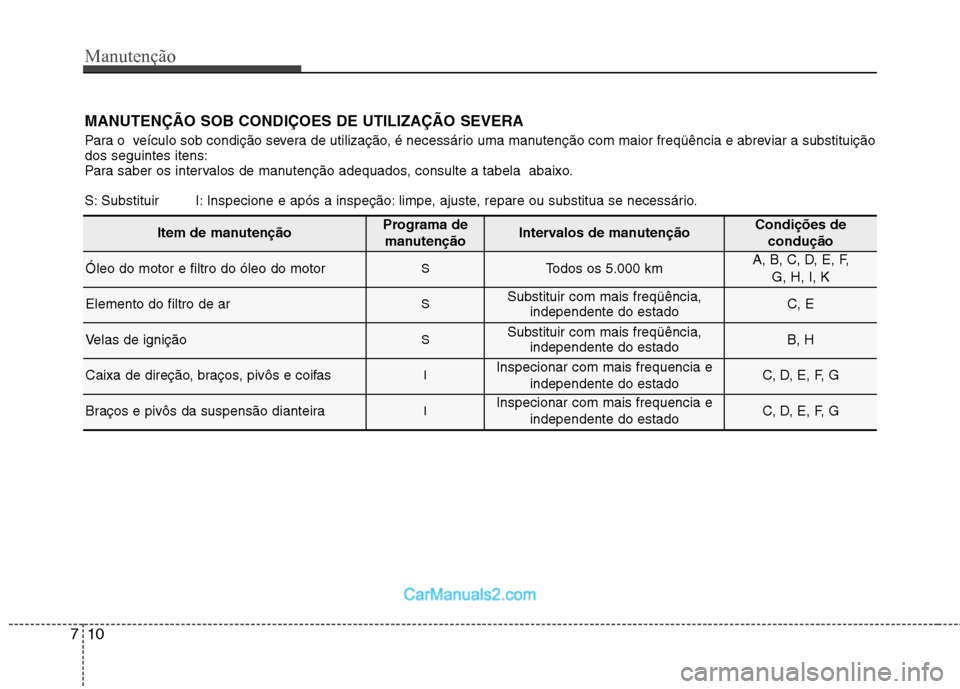

MANUTENÇÃO SOB CONDIÇOES DE UTILIZAÇÃO SEVERA
Para o veículo sob condição severa de utilização, é necessário uma manutenção com maior freqüência e abreviar a substituição dos seguintes itens:
Para saber os intervalos de manutenção adequados, consulte a tabela abaixo.
S: Substituir I: Inspecione e após a inspeção: limpe, ajuste, repare ou substitua se necessário.
Item de manutençãoPrograma de
manutençãoIntervalos de manutençãoCondições de condução
Óleo do motor e filtro do óleo do motorSTodos os 5.000 kmA, B, C, D, E, F,
G, H, I, K
Elemento do filtro de arSSubstituir com mais freqüência, independente do estadoC, E
Velas de igniçãoSSubstituir com mais freqüência,
independente do estadoB, H
Caixa de direção, braços, pivôs e coifasIInspecionar com mais frequencia e
independente do estadoC, D, E, F, G
Braços e pivôs da suspensão dianteiraIInspecionar com mais frequencia eindependente do estadoC, D, E, F, G

711
Manutenção

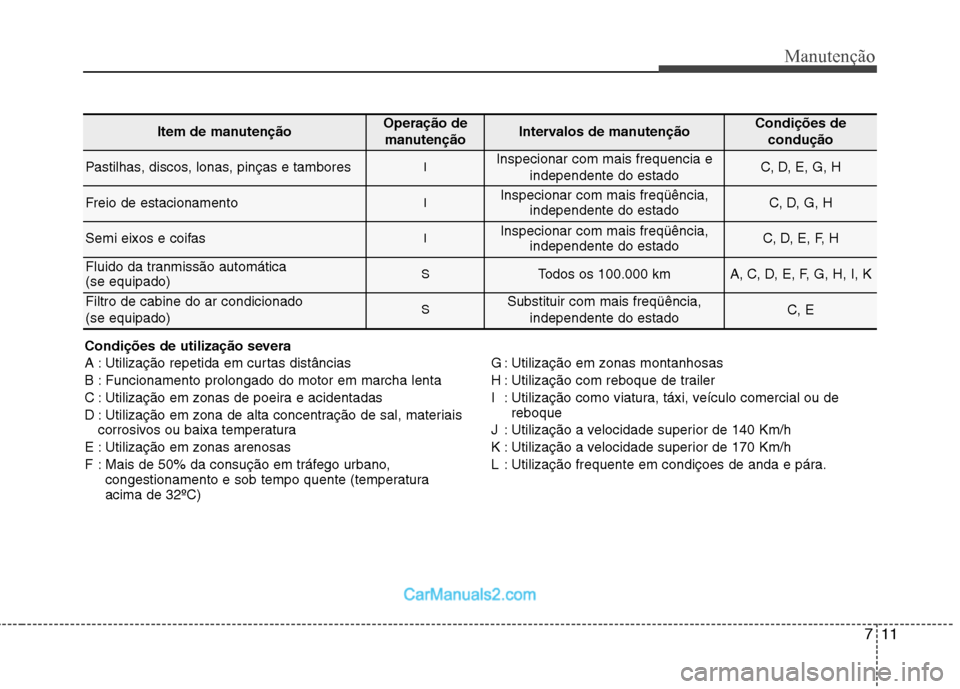

Item de manutençãoOperação demanutençãoIntervalos de manutençãoCondições de condução
Pastilhas, discos, lonas, pinças e tamboresIInspecionar com mais frequencia e independente do estadoC, D, E, G, H
Freio de estacionamentoIInspecionar com mais freqüência,independente do estadoC, D, G, H
Semi eixos e coifasIInspecionar com mais freqüência,independente do estadoC, D, E, F, H
Fluido da tranmissão automática (se equipado)STodos os 100.000 kmA, C, D, E, F, G, H, I, K
Filtro de cabine do ar condicionado (se equipado)SSubstituir com mais freqüência,
independente do estadoC, E
Condições de utilização severa
A : Utilização repetida em curtas distâncias
B : Funcionamento prolongado do motor em marcha lenta
C : Utilização em zonas de poeira e acidentadas
D : Utilização em zona de alta concentração de sal, materiaiscorrosivos ou baixa temperatura
E : Utilização em zonas arenosas
F : Mais de 50% da consução em tráfego urbano, congestionamento e sob tempo quente (temperatura acima de 32ºC) G : Utilização em zonas montanhosas
H : Utilização com reboque de trailer
I : Utilização como viatura, táxi, veículo comercial ou de
reboque
J : Utilização a velocidade superior de 140 Km/h
K : Utilização a velocidade superior de 170 Km/h
L : Utilização frequente em condiçoes de anda e pára.

Manutenção
12
7

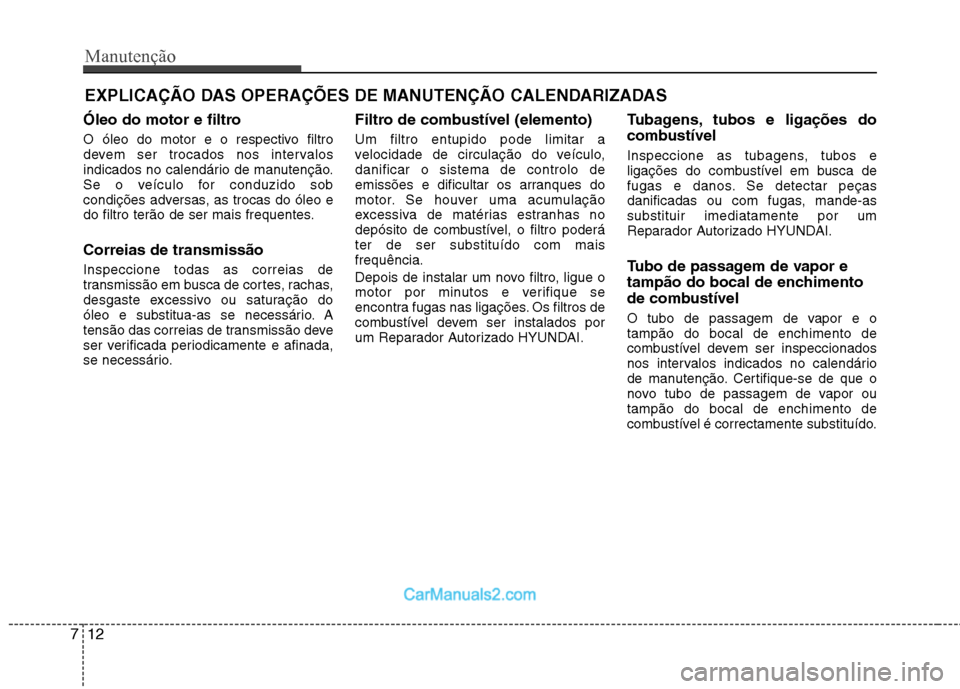

EXPLICAÇÃO DAS OPERAÇÕES DE MANUTENÇÃO CALENDARIZADAS
Óleo do motor e filtro
O óleo do motor e o respectivo filtro
devem ser trocados nos intervalos
indicados no calendário de manutenção.
Se o veículo for conduzido sob
condições adversas, as trocas do óleo e
do filtro terão de ser mais frequentes. Correias de transmissão Inspeccione todas as correias de
transmissão em busca de cortes, rachas,
desgaste excessivo ou saturação do
óleo e substitua-as se necessário. A
tensão das correias de transmissão deve
ser verificada periodicamente e afinada,
se necessário. Filtro de combustível (elemento) Um filtro entupido pode limitar a
velocidade de circulação do veículo,danificar o sistema de controlo de
emissões e dificultar os arranques do
motor. Se houver uma acumulação
excessiva de matérias estranhas no
depósito de combustível, o filtro poderáter de ser substituído com maisfrequência.
Depois de instalar um novo filtro, ligue o
motor por minutos e verifique se
encontra fugas nas ligações. Os filtros de
combustível devem ser instalados por
um Reparador Autorizado HYUNDAI.
Tubagens, tubos e ligações do
combustível
Inspeccione as tubagens, tubos e
ligações do combustível em busca de
fugas e danos. Se detectar peças
danificadas ou com fugas, mande-assubstituir imediatamente por um
Reparador Autorizado HYUNDAI.
Tubo de passagem de vapor e
tampão do bocal de enchimento
de combustível
O tubo de passagem de vapor e o tampão do bocal de enchimento de
combustível devem ser inspeccionados
nos intervalos indicados no calendário
de manutenção. Certifique-se de que o
novo tubo de passagem de vapor outampão do bocal de enchimento de
combustível é correctamente substituído.

713
Manutenção

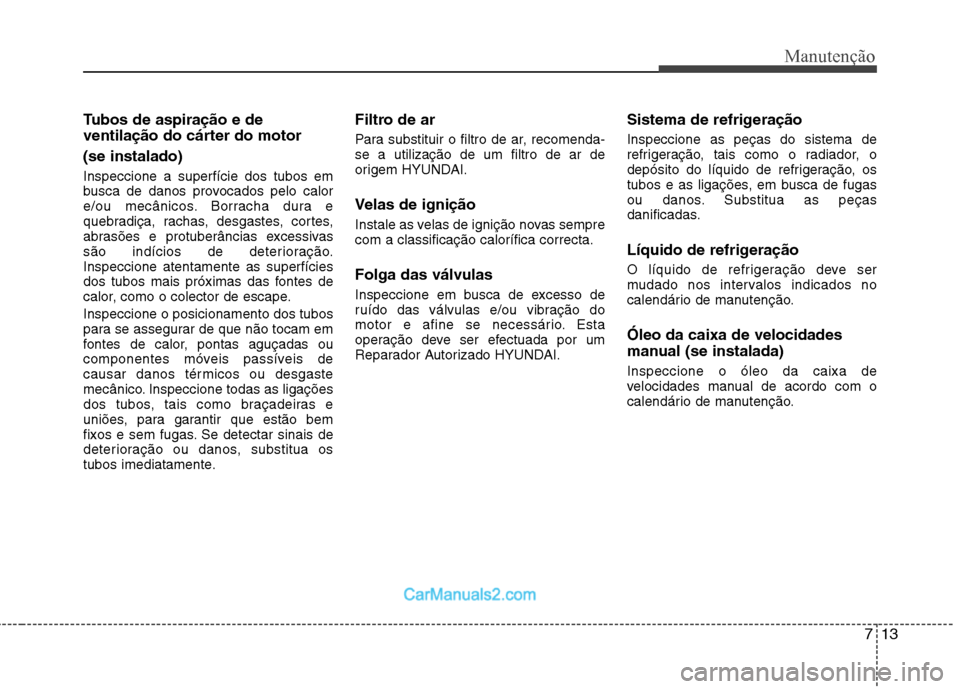

Tubos de aspiração e de
ventilação do cárter do motor (se instalado) Inspeccione a superfície dos tubos em
busca de danos provocados pelo calor
e/ou mecânicos. Borracha dura e
quebradiça, rachas, desgastes, cortes,
abrasões e protuberâncias excessivas
são indícios de deterioração.Inspeccione atentamente as superfícies
dos tubos mais próximas das fontes de
calor, como o colector de escape. Inspeccione o posicionamento dos tubos
para se assegurar de que não tocam em
fontes de calor, pontas aguçadas ou
componentes móveis passíveis de
causar danos térmicos ou desgaste
mecânico. Inspeccione todas as ligações
dos tubos, tais como braçadeiras e
uniões, para garantir que estão bem
fixos e sem fugas. Se detectar sinais de
deterioração ou danos, substitua os
tubos imediatamente.Filtro de ar
Para substituir o filtro de ar, recomenda- se a utilização de um filtro de ar de
origem HYUNDAI.
Velas de ignição
Instale as velas de ignição novas sempre com a classificação calorífica correcta. Folga das válvulas
Inspeccione em busca de excesso de
ruído das válvulas e/ou vibração do
motor e afine se necessário. Esta
operação deve ser efectuada por um
Reparador Autorizado HYUNDAI.
Sistema de refrigeração Inspeccione as peças do sistema de
refrigeração, tais como o radiador, o
depósito do líquido de refrigeração, os
tubos e as ligações, em busca de fugas
ou danos. Substitua as peças
danificadas.
Líquido de refrigeração
O líquido de refrigeração deve ser
mudado nos intervalos indicados no
calendário de manutenção. Óleo da caixa de velocidades
manual (se instalada) Inspeccione o óleo da caixa de
velocidades manual de acordo com o
calendário de manutenção.

Manutenção
14
7

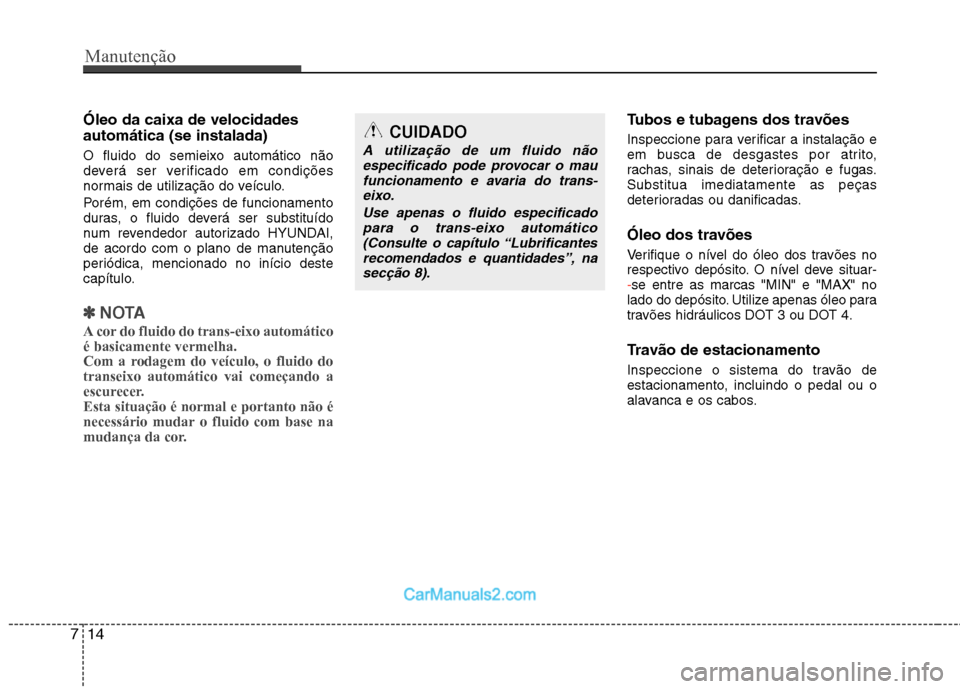

Óleo da caixa de velocidades automática (se instalada) O fluido do semieixo automático não
deverá ser verificado em condições
normais de utilização do veículo.
Porém, em condições de funcionamento
duras, o fluido deverá ser substituído
num revendedor autorizado HYUNDAI,
de acordo com o plano de manutenção
periódica, mencionado no início deste
capítulo.
✽✽
NOTA
A cor do fluido do trans-eixo automático é basicamente vermelha.
Com a rodagem do veículo, o fluido dotranseixo automático vai começando a
escurecer.Esta situação é normal e portanto não é
necessário mudar o fluido com base na
mudança da cor.
Tubos e tubagens dos travões
Inspeccione para verificar a instalação e
em busca de desgastes por atrito,
rachas, sinais de deterioração e fugas.Substitua imediatamente as peças
deterioradas ou danificadas.
Óleo dos travões
Verifique o nível do óleo dos travões no
respectivo depósito. O nível deve situar-
-se entre as marcas "MIN" e "MAX" no
lado do depósito. Utilize apenas óleo para
travões hidráulicos DOT 3 ou DOT 4.
Travão de estacionamento
Inspeccione o sistema do travão de
estacionamento, incluindo o pedal ou o
alavanca e os cabos.
CUIDADO
A utilização de um fluido não
especificado pode provocar o mau
funcionamento e avaria do trans-eixo.
Use apenas o fluido especificadopara o trans-eixo automático
(Consulte o capítulo “Lubrificantes recomendados e quantidades”, nasecção 8).

715
Manutenção

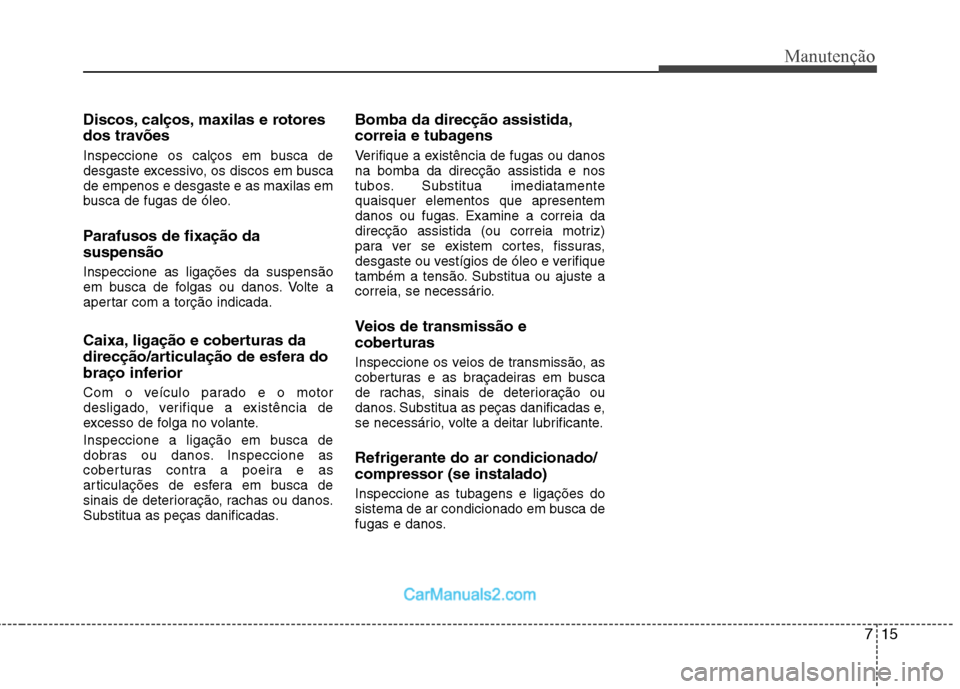

Discos, calços, maxilas e rotores
dos travões
Inspeccione os calços em busca de
desgaste excessivo, os discos em buscade empenos e desgaste e as maxilas em
busca de fugas de óleo.
Parafusos de fixação da suspensão Inspeccione as ligações da suspensão
em busca de folgas ou danos. Volte a
apertar com a torção indicada.
Caixa, ligação e coberturas da
direcção/articulação de esfera do
braço inferior
Com o veículo parado e o motor
desligado, verifique a existência de
excesso de folga no volante.
Inspeccione a ligação em busca de
dobras ou danos. Inspeccione as
coberturas contra a poeira e as
articulações de esfera em busca de
sinais de deterioração, rachas ou danos.
Substitua as peças danificadas.Bomba da direcção assistida,
correia e tubagens
Verifique a existência de fugas ou danos na bomba da direcção assistida e nos
tubos. Substitua imediatamentequaisquer elementos que apresentem
danos ou fugas. Examine a correia da
direcção assistida (ou correia motriz)
para ver se existem cortes, fissuras,
desgaste ou vestígios de óleo e verifique
também a tensão. Substitua ou ajuste a
correia, se necessário.
Veios de transmissão e
coberturas
Inspeccione os veios de transmissão, as
coberturas e as braçadeiras em busca
de rachas, sinais de deterioração ou
danos. Substitua as peças danificadas e,
se necessário, volte a deitar lubrificante.
Refrigerante do ar condicionado/ compressor (se instalado) Inspeccione as tubagens e ligações do
sistema de ar condicionado em busca de
fugas e danos.

Manutenção
16
7

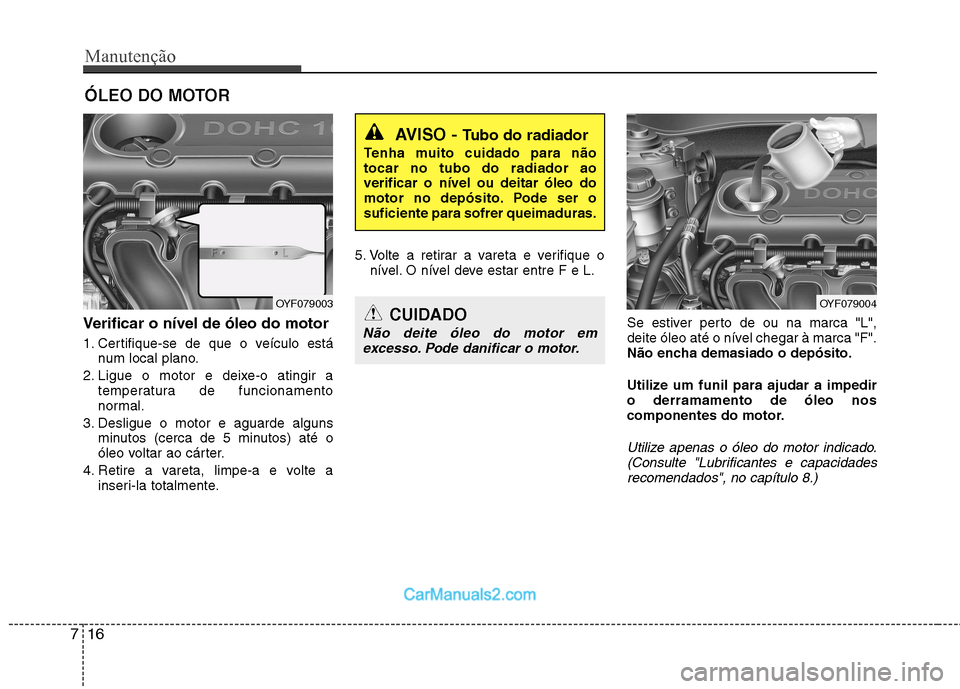

ÓLEO DO MOTOR
Verificar o nível de óleo do motor
1. Certifique-se de que o veículo está num local plano.
2. Ligue o motor e deixe-o atingir a temperatura de funcionamento
normal.
3. Desligue o motor e aguarde alguns minutos (cerca de 5 minutos) até o
óleo voltar ao cárter.
4. Retire a vareta, limpe-a e volte a inseri-la totalmente. 5. Volte a retirar a vareta e verifique o
nível. O nível deve estar entre F e L.
Se estiver perto de ou na marca "L",
deite óleo até o nível chegar à marca "F".
Não encha demasiado o depósito.
Utilize um funil para ajudar a impedir o derramamento de óleo nos
componentes do motor.
Utilize apenas o óleo do motor indicado.(Consulte "Lubrificantes e capacidades recomendados", no capítulo 8.)
AVISO - Tubo do radiador
Tenha muito cuidado para não tocar no tubo do radiador aoverificar o nível ou deitar óleo do
motor no depósito. Pode ser osuficiente para sofrer queimaduras.
CUIDADO
Não deite óleo do motor em excesso. Pode danificar o motor.
OYF079003OYF079004

717
Manutenção

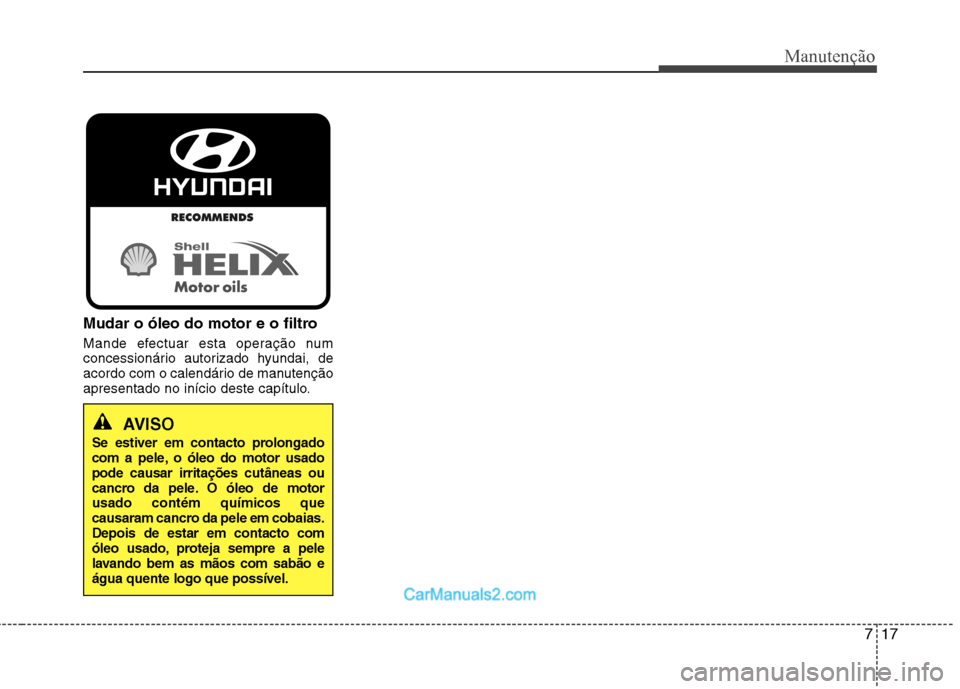

Mudar o óleo do motor e o filtro
Mande efectuar esta operação num
concessionário autorizado hyundai, de
acordo com o calendário de manutenção
apresentado no início deste capítulo.
AVISO
Se estiver em contacto prolongado
com a pele, o óleo do motor usadopode causar irritações cutâneas ou
cancro da pele. O óleo de motorusado contém químicos que
causaram cancro da pele em cobaias.Depois de estar em contacto com
óleo usado, proteja sempre a pele
lavando bem as mãos com sabão eágua quente logo que possível.
