2012 FIAT SCUDO Návod na použitie a údržbu (in Slovak)

POUŽÍVANIE
MANUÁLNEJ
PREVODOVKY
Pre zaradenie rýchlostných stupňov, stlač-
te na doraz spojkový pedál a zaraďte pá-
ku do požadovanej pozície (schéma pre za-
radenia rýchlostných stupňov je uvedená
na rukoväti páky).
UPOZORNENIE Spiatočka sa dá zaradiť
len pokiaľ vozidlo úplne stojí. Pokiaľ je mo-
tor v behu, vyčkajte pred zaradením spia-
točky aspoň 2 sekundy so spojkovým pe-
dálom stlačeným na doraz, aby sa prediš-
lo poškodeniu a poškrabaniu ozubení.
obr. 2 - 5stupňová převodovkaF0P0119m
5stupňová převodovka obr. 2
Pre zaradenie spiatočky Rz neutrálu je po-
trebné posunúť páku smerom doprava a
potom dozadu.
6stupňová převodovka obr. 2/a
Pre zaradenie spiatočky Rz neutrálu po-
stupujte nasledovne: zdvihnite pohyblivý
golierik nachádzajúci sa pod rukoväťou a
súčasne presuňte páku smerom doľava a
potom dopredu.
Pre správnu zmenu rý-
chlostných stupňov je po-
trebné stlačiť na doraz spojkový pe-
dál. Takže, podlaha pod pedálom ne-
smie obsahovať žiadne prekážky: uis-
tite sa, aby prípadné koberčeky boli
dobre natiahnuté a neplietli sa me-
dzi pedále.
POZOR!
Nejazdite s rukou opretou na
radiacej páke, pretože váha aj
keď mierna, po dlhšom čase
môže spôsobovať opotrebenie
elementov v prevodovke.
obr. 2/a - 6stupňová prevodovkaF0P0347m
117
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA

Nosiče balíkov/na lyže
Odoberte nosič batožiny alebo nosič lyží
zo strechy hneď po použití. Tieto doplnky
znižujú aerodynamiku vozidla a negatívne
ovplyvňujú spotrebu. V prípade prepravy
obzvlášť objemných predmetov použite
radšej príves.
Elektrické spotrebiče
Elektrické zariadenia používajte len po ne-
vyhnutný čas. Zadné termické sklo, do-
plnkové projektory, stierače, ventilátor
ohrievacieho zariadenia absorbujú znač-
né množstvo prúdu, čím sa následne zvy-
šuje spotreba paliva (až o +25% v mest-
skom cykle).
Klimatizácia
Používanie klimatizácie spôsobuje vyššiu
spotrebu (až o +20% v priemere): Ak to
vonkajšia teplota umožňuje, použite rad-
šej vetracie otvory.
Aerodynamické príslušenstvo
Používanie aerodynamického príslušenstva,
ktoré nebolo certifikované pre tento účel,
môže zhoršiť aerodynamiku a zvýšiť spo-
trebu.ŠTÝL JAZDY
Naštartovanie
Nezahrievajte motor pri stojacom vozid-
le ani v minimálnom ani v zvýšenom reži-
me: v týchto podmienkach sa motor za-
hrieva pomalšie a zvyšuje tak spotrebu a
emisie. Odporúča sa okamžitý a pomalý
rozbeh a vyhýbanie sa zvýšeným režimom:
takýmto spôsobom sa motor zohreje rý-
chlejšie.
Zbytočné manévre
Vyhýbajte sa pridávaniu plynu, keď stojíte
na semafóre alebo pred vypnutím motora.
Tieto manévre, ako aj “medziplyn”, sú ab-
solútne zbytočné a spôsobujú zvýšenú
spotrebu a znečistenie.
Výber chodu
Hneď ako podmienky premávky a cestná
trať to vyžaduje, používajte väčšiu rých-
losť. Použitie nižšieho rýchlostného stup-
ňa pre rýchlejšiu akceleráciu spôsobuje
zvýšenie spotreby.
Nevhodné používanie vysokého stupňa
zvyšuje potrebu, emisie a opotrebovanie
motora.ŠETRENIE PALIVA
Následne budú uvedené niektoré odpo-
rúčania, ktoré umožňujú šetrenie paliva a
nižšie škodlivé emisie.
VŠEOBECNÉ ODPORÚČANIA
Údržba vozidla
Starajte sa o údržbu vozidla dodržiavaním
predpísaných kontrol a registrácií podľa
“Programu plánovanej údržby”.
Pneumatiky
Pravidelne kontrolujte tlak v pneumatikách
s intervalom nie dlhším ako 4 týždne: Ak
je tlak príliš nízky zvyšuje sa spotreba pre-
tože sa zvyšuje valivý odpor.
Zbytočná záťaž
Necestujte s preťaženým batožinovým
priestorom. Váha vozidla (predovšetkým
v mestskej doprave) a jeho rozloženie ma-
jú vplyv na spotrebu a stabilitu.
118
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA

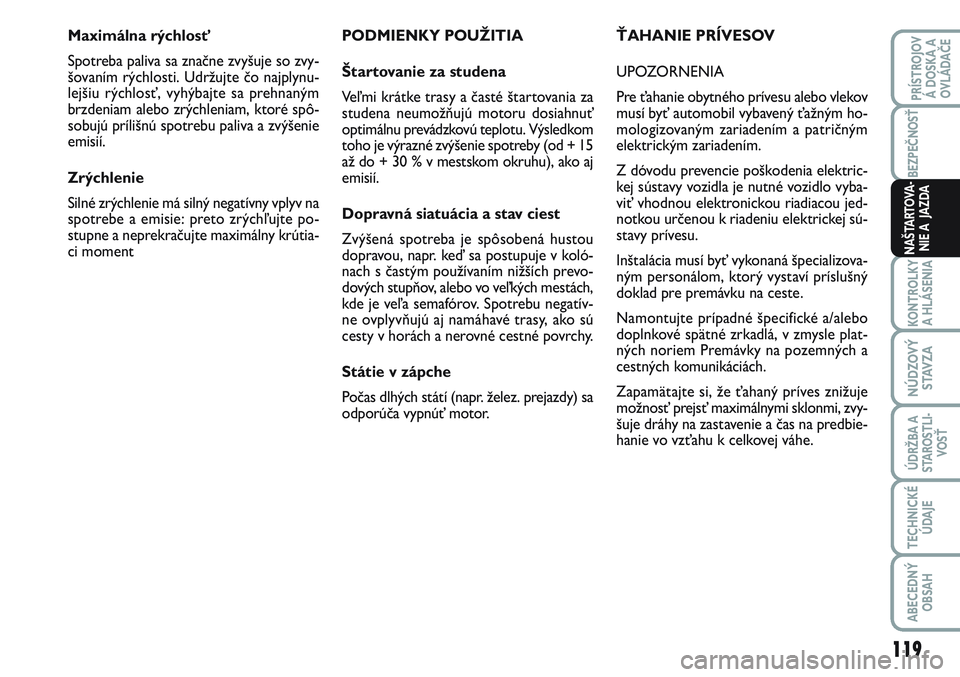

PODMIENKY POUŽITIA
Štartovanie za studena
Veľmi krátke trasy a časté štartovania za
studena neumožňujú motoru dosiahnuť
optimálnu prevádzkovú teplotu. Výsledkom
toho je výrazné zvýšenie spotreby (od + 15
až do + 30 % v mestskom okruhu), ako aj
emisií.
Dopravná siatuácia a stav ciest
Zvýšená spotreba je spôsobená hustou
dopravou, napr. keď sa postupuje v koló-
nach s častým používaním nižších prevo-
dových stupňov, alebo vo veľkých mestách,
kde je veľa semafórov. Spotrebu negatív-
ne ovplyvňujú aj namáhavé trasy, ako sú
cesty v horách a nerovné cestné povrchy.
Státie v zápche
Počas dlhých státí (napr. želez. prejazdy) sa
odporúča vypnúť motor. Maximálna rýchlosť
Spotreba paliva sa značne zvyšuje so zvy-
šovaním rýchlosti. Udržujte čo najplynu-
lejšiu rýchlosť, vyhýbajte sa prehnaným
brzdeniam alebo zrýchleniam, ktoré spô-
sobujú prílišnú spotrebu paliva a zvýšenie
emisií.
Zrýchlenie
Silné zrýchlenie má silný negatívny vplyv na
spotrebe a emisie: preto zrýchľujte po-
stupne a neprekračujte maximálny krútia-
ci momentŤAHANIE PRÍVESOV
UPOZORNENIA
Pre ťahanie obytného prívesu alebo vlekov
musí byť automobil vybavený ťažným ho-
mologizovaným zariadením a patričným
elektrickým zariadením.
Z dóvodu prevencie poškodenia elektric-
kej sústavy vozidla je nutné vozidlo vyba-
viť vhodnou elektronickou riadiacou jed-
notkou určenou k riadeniu elektrickej sú-
stavy prívesu.
Inštalácia musí byť vykonaná špecializova-
ným personálom, ktorý vystaví príslušný
doklad pre premávku na ceste.
Namontujte prípadné špecifické a/alebo
doplnkové spätné zrkadlá, v zmysle plat-
ných noriem Premávky na pozemných a
cestných komunikáciách.
Zapamätajte si, že ťahaný príves znižuje
možnosť prejsť maximálnymi sklonmi, zvy-
šuje dráhy na zastavenie a čas na predbie-
hanie vo vzťahu k celkovej váhe.
119
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA

INŠTALÁCIA ŤAŽNÉHO HÁKU
Ťažné zariadenie musí byť pripevnené na
karosériu špecializovaným personálom,
ktorý dodržiava vydané Konštruktérom
takého zariadenia. Pri jazde v klesaní namiesto stáleho brzde-
nia zaraďte nižší rýchlostný stupeň.
Hmotnosť, ktorú uplatňuje vlek na ťaž-
nom zariadení automobilu, znižuje nákla-
dovú kapacitu samotného automobilu is-
tou hodnotou.
Aby se si boli istý, že ste neprekročili ma-
ximálnu ťahateľnú váhu (uvedenú na do-
klade pre premávku) musíte poznať váhu
prívesu pri plnom zaťažení, vrátane do-
plnkov a osobných batožín.
Rešpektujte špecifické rýchlostné limity
každej krajiny pre vozidlá s ťahaným vle-
kom. V každom prípade maximálna rých-
losť nesmie prekročiť 100 km/h.
Systém ABS nekontroluje
brzdný systém prívesu. Je te-
da nutná zvláštna opatrnosť na šmy-
kľavých povrchoch.
POZOR!
Neupravujte absolútne
brzdné zariadenia automo-
bilu pre pokyny bŕzd vleku Brzdné za-
riadenie prívesu musí byť úplne ne-
závislé od hydraulického brzdného za-
riadenia automobilu.
POZOR!
120
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA

UPOZORNENIE Pri použití zimných
pneumatík s maximálnym indexom rý-
chlosti nižším ako je tá vozidlom dosiah-
nuteľná (navýšená o 5%), umiestnite v zor-
nom poli vo vnútornom priestore, upo-
zornenie, na ktorom bude uvedená maxi-
málna rýchlosť, ktorú umožňujú zimné
pneumatiky (ako je predpísané Nariade-
ním EÚ).
Na všetky štyri kolesá nasaďte rovnaké
pneumatiky (značka a profil), aby ste tak
zaručili vyššiu bezpečnosť jazdy a brzde-
nia a dobrú ovládateľnosť.
Nezabúdajte, že nie je vhodné meniť smer
rotácie pneumatík.SNEŽNÉ REŤAZE
Použitie snežných reťazí sa riadi platnými
normami v každej krajine.
Snežné reťaze je treba aplikovať iba na
pneumatiky na predných kolesách (hna-
cie kolesá). Odporúča sa použitie snež-
ných reťazí z rady doplnkov Lineaccesso-
ri Fiat.
Napnutie snežných reťazí po ubehnutí nie-
koľko desiatok metrov skontrolujte.
UPOZORNENIE Pri namontovaných re-
ťazách je potrebné extrémne delikátne po-
užívať plynový pedál za účelom predíjde-
nia alebo obmedzenia na maximum pre-
šmykovania poháňaných kolies a dopustiť
tak roztrhnutie reťazí, ktoré následne mô-
žu spôsobiť škody na karosérii alebo me-
chanike.
ZIMNÉ PNEUMATIKY
Používajte zimné pneumatiky takej istej
veľkosti, ako sú tie, ktorými je automobil
vybavený.
Asistenčná sieť Fiat Vám s radosťou po-
skytne rady pre výber najvhodnejších
pneumatík pre použitie podľa želania Zá-
kazníka.
Zimné vlastnosti týchto pneumatík sa vý-
razne znižujú, keď je hĺbka profilovanej čas-
ti pneumatiky menšia ako 4mm. V takom
prípade je potrebné vymeniť ich.
Špecifické charakteristiky zimných pneu-
matík za normálnych podmienok prostre-
dia alebo pri dlhých cestných trasách zni-
žujú svoj výkon oproti normálne dodaným
pneumatikám. Je potrebné preto obme-
dziť ich použitie na také výkony, pre kto-
ré sú homologované.
Maximálna rýchlosť zimnej
pneumatiky s indikáciou “Q”
nesmie prevýšiť 160 km/h; s indikáci-
ou “T” nesmie prevýšiť 190 km/h; s
indikáciou H nesmie prevýšiť 210
km/h; v zmysle platných noriem Cest-
nej premávky.
POZOR!
121
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA

DLHÉ NEPOUŽÍVANIE
VOZIDLA
Ak vozidlo musí ostať odstavené na viac
ako jeden mesiac, dodržte tieto opatrenia:
❒zaparkujte vozidlo v krytom, suchom
a podľa možností vetranom priestore;
❒zaraďte rýchlostný stupeň;
❒presvedčiť sa, že je zatiahnutá ručná
brzda;
❒odpojte zápornú svorku z pólu batérie
a skontrolujte stav nabitia batérie. Po-
čas garážovania, táto kontrola musí byť
opakovaná štvrťročne. Nabite ak sa
optický indikátor zafarbí do tmava bez
stredovej zelenej zóny;
❒očistite a ochráňte natreté časti nane-
sením ochranných voskov;
❒očistite a chráňte lesklé kovové časti
pomocou špecifických produktov do-
stupných na trhu;
❒namastite čistiace gumičky stierača
predného a zadného skla a nechajte ich
zdvihnuté zo skla;
❒pootvorte okná;
❒zakryte vozidlo plachtou z látky alebo z
predierovanej umelej hmoty. Nepouží-
vajte plachty z hustej umelej hmoty, kto-
rá bráni odparovaniu vlhkosti z povrchu
vozidla;
❒pneumatiky nahustite na tlak o +0,5 ba-
ru vyšší vzhľadom na ten normálne
predpísaný a pravidelne ich kontrolujte;
❒ak sa neodpojí batéria od elektrického
zariadenia, kontrolujte jej stav nabitia
každých tridsať dní a v prípade, že sa
optický indikátor zafarbí do tmava bez
strednej zelenej zóny, zabezpečte jej na-
bitie;
❒nevypúšťajte chladič motora.
UPOZORNENIE Ak je vozidlo vybavené
systémom s alarmom, vyraďte alarm s diaľ-
kovým ovládaním.
S namontovanými reťazami
udržujte nízku rýchlosť; ne-
smie prekročiť 50 km/h. Vy-
hýbajte sa jamám, nevychá-
dzajte na stupienky alebo
chodníky a nejazdite dlhé
trasy na nezasnežených cestách, aby
ste nezničili vozidlo a povrch cesty.
POZOR!
122
KONTROLKY
A HLÁSENIA
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVA-
NIE A JAZDA

123
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
VŠEOBECNÉ UPOZORNENIA ........................................ 124
NEDOSTATOK BRZDOVEJ KVAPALINY ...................... 124
ZATIAHNUTÁ RUČNÁ BRZDA ..................................... 124
PORUCHA AIRBAGOV ..................................................... 125
VYSOKÁ TEPLOTA CHLADIACEJ KVAPALINY
MOTORA ............................................................................... 125
NEDOSTATOČNÉ NABITIE BATÉRIE ........................... 126
NEDOSTATOČNÝ TLAK MOTOROVÉHO OLEJA .... 126
PORUCHA POSILŇOVAČA RIADENIA ....................... 127
NEÚPLNÉ UZAVRETIE DVERÍ ......................................... 127
NEZALOŽENÉ BEZPEČNOSTNÉ PÁSY ....................... 128
PORUCHA EBD ................................................................... 128
PORUCHA SYSTÉMU VSTREKOVANIA......................... 128
AIRBAG SPOLUJAZDCA ODPOJENÝ .......................... 129
PORUCHA SYSTÉMU ABS ................................................ 129
STOP ........................................................................................ 129
REZERVA PALIVA ................................................................. 130
ZADNÉ HMLOVÉ SVETLÁ ............................................... 130
VŠEOBECNÁ SIGNALIZÁCIA ......................................... 130
PORUCHA SYSTÉMU ESP ............................................... 130
OPOTREBOVANÉ BRZDOVÉ OBLOŽENIE ................ 131STRETÁVACIE SVETLÁ........................................................
HMLOVÉ SVETLOMETY .................................................... 131
PNEUMATICKÉ ODPRUŽENIE ZADNEJ
NÁPRAVY............................................................................... 131
AVÉ SMEROVÉ SVETLÁ ..................................................... 131
PRAVÉ SMEROVÉ SVETLÁ ................................................ 131
DIAĽKOVÉ SVETLÁ ............................................................ 131
CRUISE CONROL - TEMPOMAT ................................... 132
REGULÁCIA KONŠTANTNEJ RÝCHLOSTI ................. 132
PREDZOHRIATIE SVIEČOK ............................................. 132
PRÍTOMNOSŤ VODY V NAFTOVOM FILTRI .............. 132
PLÁNOVANÁ ÚDRŽBA .................................................... 132
K K
O O
N N
T T
R R
O O
L L
K K
Y Y

A A

H H
L L
Á Á
S S
E E
N N
I I
A A

124
NÚDZOVÝ
STAVZA
ÚDRŽBA A
STAROSTLI-
VOSŤ
TECHNICKÉ
ÚDAJE
ABECEDNÝ
OBSAH
PRÍSTROJOV
Á DOSKA A
OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTO-
VA N I E A
JAZDA
KONTROLKY
A HLÁSENIA
KONTROLKY A
HLÁSENIA
VŠEOBECNÉ UPOZORNENIA
Rozsvietenie kontrolky je spojené so
zvláštnym hlásením a/alebo zvukovým sig-
nálom tam, kde to združený displej dovo-
ľuje. Táto signalizácia je stručná a vý-
stražná a nesmie byť považovaná za
úplnú a/alebo náhradnú k obsahu tohto
Manuálu na používanie a údržbu, ktorý by
Ste si mali vždy pozorne prečítať. V prí-
pade signalizácie poruchy sa preto vždy
pozrite na obsah tejto kapitoly.
UPOZORNENIE Signalizácia, ktorá sa zo-
brazuje na displeji, je ďalej rozdelená do
dvoch kategórií: závažné poruchya me-
nej závažné poruchy.
Poruchy závažného charakteru sa zo-
brazujú v opakovanom “cykle” počas dlhšej
doby.
Poruchy menej závažného charakteru
sa zobrazujú v “cykle” počas kratšej doby.
NEDOSTATOK
BRZDOVEJ KVAPALINY
(červená)
ZATIAHNUTÁ RUČNÁ
BRZDA (červená)
Otočením kľúča do polohy MARsa kon-
trolka rozsvieti, ale po niekoľkých sekun-
dách zhasne.
Nedostatok brzdovej kvapaliny
Kontrolka sa rozsvieti, keď hladina brzdo-
vej kvapaliny klesne pod minimálnu úro-
veň, ako následok pravdepodobného úni-
ku kvapaliny z obvodu.
x
Ak sa kontrolkaxrozsvieti
počas jazdy (u niektorých
verzií spolu so zobrazením hlásenia na
displeji), okamžite zastavte a obráť-
te sa na Asistenčnú sieť Fiat .
POZOR!
Zatiahnutá ručná brzda
Kontrolka sa rozsvieti, keď zatiahnete ruč-
nú brzdu.
Ak sa automobil pohybuje, u niektorých
verzií zaznie aj zvukový signál.
UPOZORNENIE Ak sa kontrolka rozsvieti
počas jazdy, skontrolujte, či nie je zatiah-
nutá ručná brzda. SIGNALIZÁCIA A KONTROLKY VE SDRUŽENOM PRÍSTROJI
