3. Zvedněte sedák sedadla a tlakem jej zaaretujtev poloze dětského sedáku. (obr. 131)
4. Usaďte dítě vzpřímeně do sedadla tak, aby se opíralo o opěradlo.
5. Uchopte aretační západku a vytáhněte bezpečnostní pás.
6. Posuňte aretační západku nad popruh tak, aby bezpečnostní pás mohl obepnout spodní část břicha
dítěte.
POZNÁMKA Břišní část bezpečnostního pásu se
musí nacházet dole na bocích a musí pevně přiléhat.
7. Po nastavení bezpečnostního pásu na správnou
délku vložte aretační západku do spony, aby zaznělo
„cvaknutí“. (obr. 132) 8. Chcete-li pás napnout, zatáhněte nahoru za ramenní
část bezpečnostního pásu.
9. Chcete-li pás uvolnit, stiskněte červené tlačítko zámku.
UPOZORNĚNÍ!
Před použitím sedadla se ujistěte, zda je
sedák bezpečně zajištěn. V opačném
případě sedadlo nenabídne správnou stabilitu
pro dětské sedačky anebo spolujezdce.
Nesprávně zajištěný sedák může způsobit vážné
zranění.

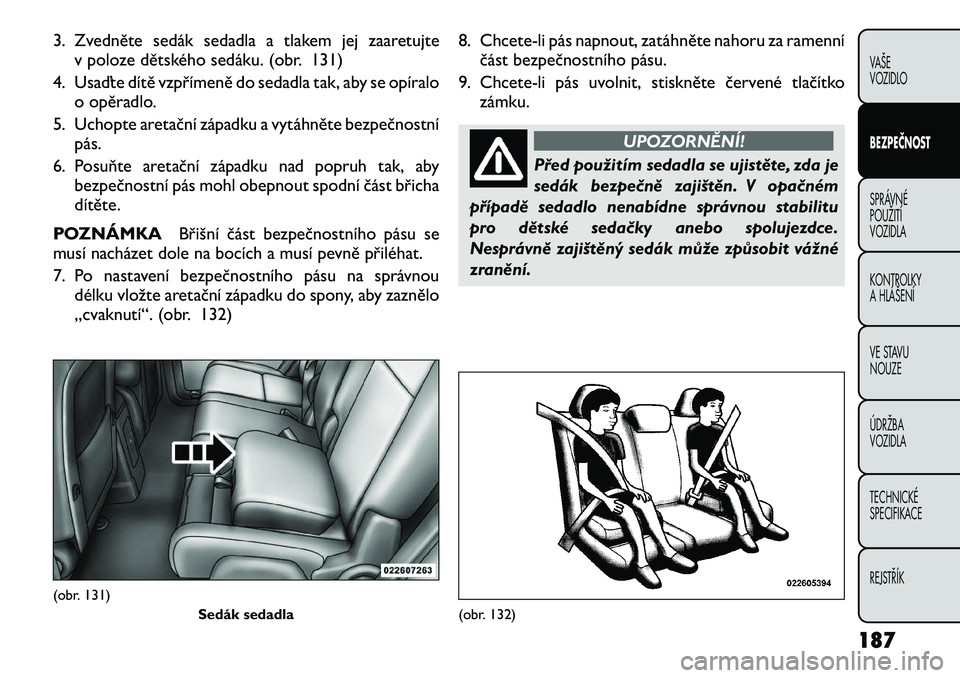

(obr. 131) Sedák sedadla
(obr. 132)
187
VAŠE
VOZIDLOBEZPEČNOSTSPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Děti, které jsou příliš velké pro dětské sedáky
Děti, které jsou příliš velké, mohou pohodlně používat
ramenní pás a jejichž nohy jsou dostatečně dlouhé, aby
byly ohnuty kolem přední strany sedadla, když se dítě
zároveň opírá zády o opěradlo, musí na zadních
sedadlech používat břišní/ramenní pás.
• Zkontrolujte, zda dítě sedí na sedadle vzpřímeně.
• Břišní část bezpečnostního pásu se musí nacházetdole na bocích a musí pevně přiléhat.
• Pravidelně kontrolujte, zda pás obepíná dítě správně. Bude-li se dítě kroutit nebo krčit, pás může
sklouznout do nežádoucí polohy.
• Bude-li se ramenní pás dotýkat obličeje nebo krku, posuňte dítě do středu vozidla. Nikdy dítěti
nedovolte, aby si posunulo ramenní pás pod ruku
nebo za záda.
UPOZORNĚNÍ!
• Nesprávná instalace může způsobit
závadu zádržného systému pro kojence
nebo děti. Při nehodě může dojít k uvolnění.
Může dojít k závažnému zranění nebo usmrcení
dítěte. Při instalaci dětského zádržného systému
postupujte přesně dle pokynů výrobce.
(Pokračování)(Pokračování)
• Dětský zádržný systém v poloze proti směru
jízdy se musí používat pouze na zadních
sedadlech. Dětský zádržný systém v poloze proti
směru jízdy může být na předním sedadle
zasažen nafukujícím se airbagem spolujezdce,
který může způsobit závažné zranění nebo
usmrcení kojence.
Níže jsou uvedena některá doporučení pro
nejlepší využití dětského zádržného systému:
• Před zakoupením jakéhokoli zádržného systému se přesvědčte, zda je označen štítkem osvědčujícím, že
daný systém vyhovuje příslušným bezpečnostním
normám. Společnost FIAT také před zakoupením
dětského zádržného systému doporučuje zjistit, zda
lze daný dětský zádržný systém do vozidla instalovat.
• Zádržný systém musí vyhovovat hmotnosti a výšce dítěte. Zkontrolujte štítek na zádržném systému, kde
jsou uvedeny jeho hmotnostní a výškové limity.
• Dodržujte přesně pokyny v průvodní dokumentaci k zádržnému systému. Pokud zádržný systém
instalujete nesprávně, nemusí v případě potřeby
fungovat.
• Připoutejte dítě v sedačce bezpečnostním pásem dle pokynů výrobce dětského zádržného systému.
188
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

UPOZORNĚNÍ!
Když dětský zádržný systém
nepoužíváte, zajistěte jej ve vozidle
bezpečnostním pásem nebo jej z vozidla vyjměte.
Nenechávejte jej ve vozidle uvolněný. Při náhlém
zastavení nebo nehodě sedačka může být
vymrštěna směrem k osobám nebo opěradlům
sedadel a může způsobit vážné zranění.
ISOFIX – systém ukotvení dětských sedaček
Druhá řada sedadel vašeho vozidla je vybavena
systémem ukotvení dětského zádržného systému
ISOFIX. Systém ISOFIX umožňuje instalovat dětský
zádržný systém bez použití bezpečnostních pásů
vozidla. Instalace ke konstrukci vozidla se provádí
pomocí spodních kotev a horních upevňovacích
popruhů dětského zádržného systému.
Nyní jsou dostupné dětské zádržné systémy
kompatibilní se systémem ISOFIX. Jelikož však spodní
kotvy byly zavedeny již před mnoha lety, dětské zádržné
systémy, které jsou vybaveny úchyty pro tyto kotvy, lze
stále instalovat pomocí bezpečnostních pásů vozidla.
Dětské zádržné systémy, které mají upevňovací
popruhy a háky pro připevnění k horním úchytným
kotvám, jsou dostupné již nějakou dobu. Pro některé
starší dětské zádržné systémy mnoho jejich výrobců
nabízí přídavné sady upevňovacích popruhů nebo
soupravy pro dodatečné přizpůsobení. Vyzýváme vás, abyste ve svém vozidle využili veškerá dostupná
upevnění dodávaná s dětským zádržným systémem.
Všechna tři sedadla druhé řady mají spodní ukotvení,
pomocí kterých lze instalovat dětské sedačky
kompatibilní se systémem ISOFIX. Nesmíte nikdy
instalovat dětské sedačky kompatibilní se systémem
ISOFIX tak, aby tyto dvě sedačky sdílely společné
spodní ukotvení. Instalujete-li dětské sedačky na
sousední sedadla nebo nejsou-li vámi používané dětské
zádržné systémy kompatibilní se systémem ISOFIX,
instalujte zádržné systémy pomocí bezpečnostních
pásů vozidla. (obr. 133)
Instalace dětského zádržného systému
kompatibilního se systémem ISOFIX
Vyzýváme vás, abyste se při instalaci dětského
zádržného systému přesně řídili pokyny výrobce. Ne
všechny dětské zádržné systémy se instalují dle zde
uvedených pokynů. Opakujeme, přesně dodržujte
pokyny uvedené v průvodní dokumentaci k dětskému
zádržnému systému.
POZNÁMKA
Pokud při instalaci dětského
zádržného systému zjistíte, že tento systém interferuje
s hlavovým zádržným systémem, nakloňte trochu
opěradlo, aby k takové interferenci nedocházelo.
Spodní kotvy jsou tvořeny kruhovými tyčemi
nacházejícími se na zadní straně sedáku
sedadla v místě, kde se dotýká opěradla, a
jsou viditelné pouze tehdy, když se opřete do
189VAŠE
VOZIDLOBEZPEČNOSTSPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

zadního sedadla při instalaci dětského zádržného
systému. Snadno je nahmatáte při pohybu prstempodél místa, kde se protíná povrch opěradla a sedáku
sedadla. (obr. 134)
Kromě toho se za každým zadním opěradlem u podlahy
nacházejí kotvy upevňovacích popruhů. (obr. 135)
Mnoho zádržných systémů (ale ne všechny) bude
vybaveno na každé straně samostatným popruhem,
každý takový popruh bude vybaven hákem nebo
spojovacím prvkem pro připevnění ke spodní kotvě a
prostředkem pro seřízení napnutí popruhu. Zádržné
systémy pro malé děti instalované v poloze ve směru
jízdy a některé zádržné systémy pro kojence
instalované v poloze proti směru jízdy budou také
vybaveny upevňovacím popruhem, hákem pro uchycení
ke kotvě pro upevňovací popruh a prostředkem pro
seřízení napnutí popruhu.(obr. 133)
Ukotvení systému ISOFIX
1 – Vnější 60% sedadlo. Použijte spodní upevňovací
poutka A a B. Umísťujete-li do vozidla druhou dětskou
sedačku, použijte vnější 40% sedadlo a spodní upevňovací
poutka D a E. NEPOUŽÍVEJTE prostřední 60% sedadlo a
spodní upevňovací poutka B a C.
2 – Prostřední 60% sedadlo. Použijte spodní upevňovací
poutka B a C. Umísťujete-li do vozidla druhou dětskou
sedačku, použijte vnější 40% sedadlo a spodní upevňovací
poutka D a E. NEPOUŽÍVEJTE vnější 60% sedadlo a
spodní upevňovací poutka A a B.
3 – Vnější 40% sedadlo. Používejte spodní upevňovací
poutka D a E. Umísťujete-li do vozidla druhou dětskou
sedačku, použijte vnější 60% sedadlo a spodní upevňovací
poutka A a B nebo prostřední 60% sedadlo a spodní
upevňovací poutka B a C.
(obr. 134) Ukotvení systému ISOFIX
190
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

Nejdříve uvolněte nastavovací prvky dětské sedačky na
spodních popruzích a na upevňovacím popruhu, abyste
mohli snáze připevnit háky nebo spojovací prvky ke
kotvám vozidla. Následně upevněte spodní háky nebo
spojovací prvky přes horní potah sedadel. Pak uchyťte
upevňovací popruh ke kotvě přímo za sedačkou, na
kterou instalujete dětský zádržný systém. Upevňovací
popruh musí být veden co nejkratší cestou mezi kotvou
a dětským zádržným systémem, nejlépe mezi tyčemi
hlavového zádržného systému pod opěrkou hlavy. Při
instalaci na středové sedadlo nastavte hlavový zádržný
systém do vzpřímené polohy a veďte upevňovací
popruh mezi tyčemi hlavového zádržného systému pod
opěrkou hlavy. Pak upevněte hák k upevňovací kotvě
nacházející se na zadní straně sedadla. Nakonec
utáhněte všechny tři popruhy za současného posunutídětského zádržného systému dozadu a dolů do
sedačky, čímž napnete popruhy dle pokynů výrobce
dětského zádržného systému.
POZNÁMKA
• Při napínání se přesvědčte, zda upevňovací popruh
nesklouzl do otvoru mezi opěradly.
• Když používáte upevňovací systém ISOFIX k instalaci
dětského zádržného systému, ujistěte se, zda jsou
všechny bezpečnostní pásy, které se nepoužívají,
uloženy mimo dosah dětí. Upozorněte všechny děti ve
vozidle, že bezpečnostní pásy nejsou hračky a proto si
s nimi nesmí hrát. Navíc, nikdy nenechávejte děti ve
vozidle bez dozoru.
UPOZORNĚNÍ!
Nesprávná instalace dětského
zádržného systému do ukotvení systému
ISOFIX může způsobit nesprávnou ochranu
dítěte. Může dojít k závažnému zranění nebo
usmrcení dítěte. Při instalaci dětského zádržného
systému postupujte přesně dle pokynů výrobce.
Instalace dětských zádržných systémů pomocí
bezpečnostního pásu vozidla
Bezpečnostní pásy na sedadlech spolujezdců jsou
vybaveny automatickým uzamykatelným navíječem
(ALR) nebo utahovací aretační západkou k zabezpečení
dětského zádržného systému (CRS). Bezpečnostní
(obr. 135) Kotvy upevňovacích popruhů
191
VAŠE
VOZIDLOBEZPEČNOSTSPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

pásy těchto typů jsou navrženy tak, aby břišní část
bezpečnostního pásu byla napnuta kolem dětského
zádržného systému a nebylo nutné použít pojistnou
sponu. Navíječ ALR vydá řehtačkový zvuk, když
z navíječe odvinete celý bezpečnostní pás a pak umožní
navinout pás zpět do navíječe. Více informací o
automatickém uzamykatelném navíječi ALR naleznete
v popisu „Režim automatického uzamknutí“ v části
„Bezpečnostní pásy v polohách sedadel spolujezdců“.
V tabulce níže jsou uvedena sedadla s automatickým
uzamykatelným navíječem (ALR) nebo utahovací
aretační západkou.
Řidič StředovápolohaSpolujezdec
Zámek CRS Zámek CRS Zámek CRS
První řada není není ALR
Druhá řada ALR ALR ALR
• není – nevztahuje se na tuto polohu
• ALR – automatický uzamykatelný navíječ
Instalace dětského zádržného systému s utahovací
aretační západkou:
1. Chcete-li instalovat dětský zádržný systém
s utahovací aretační západkou, vytáhněte nejprve
dostatek bezpečnostního pásu z navíječe tak, aby
bylo možné jej vést přes dráhu pásu dětského
zádržného systému. Zasuňte aretační západku do
zámku, aby se ozvalo „cvaknutí“. 2. Nakonec pás kolem dětského zádržného systému
tahem napněte. Jakýkoli systém bezpečnostního
pásu se časem uvolní, proto občas pás zkontrolujte a
v případě potřeby jej napněte.
Instalace dětského zádržného systému s navíječemALR:
1. Chcete-li instalovat dětský zádržný systém s navíječem ALR, vytáhněte z navíječe pás tak, aby
bylo možné jej vést přes dráhu pásu dětského
zádržného systému. Aretační západku zasuňte do
zámku, aby se ozvalo „cvaknutí“. Pak vytáhněte celý
bezpečnostní pás z navíječe a následně jej nechte do
navíječe navinout. Při navíjení uslyšíte řehtačkový
zvuk. Znamená to, že pás je v režimu automatického
uzamknutí.
2. Nakonec pás kolem dětského zádržného systému tahem napněte. Jakýkoli systém bezpečnostního
pásu se časem uvolní, proto občas pás zkontrolujte a
v případě potřeby jej napněte.
POZNÁMKA Pokud při instalaci dětského
zádržného systému zjistíte, že tento systém interferuje
s hlavovým zádržným systémem, nakloňte trochu
opěradlo, aby k takové interferenci nedocházelo.
Chcete-li uchytit upevňovací popruh dětského
zádržného systému:
• Veďte upevňovací popruh co nejkratší cestou mezi
kotvou a dětskou sedačkou, nejlépe mezi tyčemi
hlavového zádržného systému pod opěrkou hlavy. Při
192
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

instalaci na středové sedadlo nastavte hlavový zádržný
systém do vzpřímené polohy a veďte upevňovací
popruh mezi tyčemi hlavového zádržného systému pod
opěrkou hlavy. Pak upevněte hák k upevňovací kotvě
nacházející se na zadní straně sedadla. (obr. 136)
• V případě potřeby posuňte sedadlo dopředu, abyste
měli lepší přístup k upevňovací kotvě. (obr. 137)
• Upevněte hák upevňovacího popruhu dětského
zádržného systému k upevňovací kotvě a napněte
upevňovací popruh dle pokynů výrobce dětského
zádržného systému.
POZNÁMKAPři napínání se přesvědčte, zda
upevňovací popruh nesklouzl do otvoru mezi opěradly.
UPOZORNĚNÍ!
• Kotvy dětského zádržného systému
jsou navrženy tak, aby vydržely zatížení
pouze od správně instalovaných dětských
zádržných systémů. V žádném případě je nelze
používat pro uchycení bezpečnostních pásů pro
dospělé, kabelových svazků nebo pro uchycení
dalších předmětů nebo zařízení ve vozidle.
• Nesprávně ukotvený upevňovací popruh může
způsobit zvýšený pohyb hlavy a možné zranění
dítěte. Pro uchycení horního upevňovacího
popruhu dětského zádržného systému používejte
pouze ukotvovací místa bezprostředně za
dětskou sedačkou.
(obr. 136) Uchycení upevňovacího popruhu
(obr. 137)Páka uvolnění pojezdu vodicí lišty sedadla
193
VAŠE
VOZIDLOBEZPEČNOSTSPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY
A HLÁŠENÍ
VE STAVU NOUZE ÚDRŽBA
VOZIDLA TECHNICKÉ
SPECIFIKACE
REJSTŘÍK

PŘÍDAVNÝ ZÁDRŽNÝ SYSTÉM (SRS) —
AIRBAGY
Toto vozidlo je vybaveno pokročilým systémem
předních airbagů jak řidiče, tak předního spolujezdce.
Tento systém doplňuje zádržný systém bezpečnostních
pásů. Pokročilý přední airbag na straně řidiče je
instalován ve středu volantu. Pokročilý přední airbag na
straně spolujezdce je instalován v přístrojové desce nad
odkládací přihrádkou. Na krytech airbagů se nachází
označení SRS AIRBAG. (obr. 138)
POZNÁMKATyto airbagy jsou certifikovány dle
nových předpisů pro pokročilé airbagy. Pokročilý systém předních airbagů má vícestupňové
nafukovací provedení. Tento systém umožňuje, aby se
airbag nafouknul odlišnou intenzitou na základě
závažnosti a typu nárazu.
Toto vozidlo může být vybaveno spínačem zámku
bezpečnostního pásu řidiče a předního spolujezdce,
který detekuje, zda je bezpečnostní pás řidiče nebo
předního spolujezdce zapnutý. Spínač zámku
bezpečnostního pásu může upravit míru nafouknutí
pokročilých předních airbagů.
Toto vozidlo je vybaveno přídavnými nafukovacími
polštáři bočních airbagů (SABIC), které chrání řidiče,
přední a zadní spolujezdce sedící u oken. Airbagy
SABIC se nacházejí nad bočními okny a jejich kryty mají
také označení SRS AIRBAG.
Toto vozidlo je vybaveno přídavnými bočními airbagy
instalovanými v sedadlech (SAB). Airbagy SAB jsou
označeny štítkem všitým na vnější straně předních
sedadel.
POZNÁMKA
• Kryty airbagů nemusí být v obložení interiéru patrné,
ale rozevřou se při rozvinutí airbagů.
• Po každé nehodě musí být neprodleně zajištěna
prohlídka vozidla u autorizovaného dealera.(obr. 138)
Umístění pokročilých předních airbagů a kolenního polštáře
1 – Pokročilé přední airbagy řidiče a spolujezdce
2 – Kolenní polštáře (u určitých verzí / pro určité trhy)
194
VAŠE
VOZIDLO
BEZPEČNOST
SPRÁVNÉ POUŽITÍ
VOZIDLA
KONTROLKY A HLÁŠENÍ
VE STAVU NOUZE
ÚDRŽBA
VOZIDLA
TECHNICKÉ
SPECIFIKACE
REJSTŘÍK
