2012 CITROEN JUMPER MULTISPACE Omistajan Käsikirjat (in Finnish)

127
Pyörän vaihtaminen
PIKA-AP
U
7

- Avaa portaassa oleva kansi, jotta pääset
käsiksi korin ruuviin.

- Kierrä ruuvia rengasavaimella
laskeaksesi korin mahdollisimman alas.
- Irrota kori koukusta ja aseta varapyörä
vaihdettavan renkaan viereen.
3. VARAPYÖRÄ



- Varapyörään pääset käsiksi takaosan
kautta.

- Avaa takaovet. Jos tarvitset lisävaloa, sytytä kattovalo.

128


Pyörän vaihtaminen


4. PYÖRÄN IRROTTAMINEN


- Aseta tunkki vaihdettavaa pyörää
lähinnä olevaan kohtaan.
Varmista, että tunkin jalka koskettaa
maata ja on suoraan nostokohdan
alapuolella.

- Nosta pyörä tunkin avulla selvästi ylös
maasta.

- Kierrä pultit täysin auki.

- Irrota pultit ja pyörä.

- Irrota koristekapseli vetämällä
hinausrenkan avulla.

- Avaa pyöränpultit ja kierrä ne auki. Älä kierrä tunkkia auki, ennen kuin
olet aloittanut vaihdettavan renkaan
auki ruuvaamisen ja ennen kuin kiila on
paikoillaan vinosti vastapäätä olevan pyörän
kohdalla.

129
Pyörän vaihtaminen
PIKA-AP
U
7

- Laske auto kokonaan alas taittamalla
tunkki kokoon ja irrota sitten tunkki.

- Kiristä pultit pakottamatta uudelleen
kammella.

- Laita korjattava pyörä koriin.
- Kiinnitä kori koukkuun ja aseta kori
paikalleen ruuvin ja rengasavaimen
avulla. Varmista, että pyörä ja kori ovat
kunnolla kiinni ajoneuvon lattiaa vasten.

- Varmista, että olet sulkenut portaassa
olevan luukun.

- Laita koristekapseli autoon.
Älä mene auton alle, kun se on pelkän
tunkin varassa.

Älä koskaan käytä rengasavaimen
tilalla muuta työkalua.


5. VARAPYÖRÄN KIINNITYS



- Asenna pyörä paikalleen navan päälle ja
aloita pulttien kiristäminen käsin.

- Esikiristä pultit rengasavaimella.

130


Lumisuoja

IRROTETTAVA LUMISUOJA

Kohdemaasta riippuen, lumisuoja
asennetaan etupuskurin alaosaan. Sen
avulla vältetään lumen kasautuminen
jäähdyttimen tuulettimen tasolle.

ASENNUS



- Aseta lumisuoja etupuskurissa olevan
keskitystapin A
kohdalle.

- Kiinnitä lumisuoja painamalla kaikkia
neljää kulmissa olevaa kiinnitintä B
.

Muista poistaa irrotettava lumisuoja, kun
ulkolämpötila on yli 10 astetta (lumisateita
ei enää esiinny) tai jos hinaat autoa.

IRROTUS



- Laita ruuvimeisseli jokaisen kiinnittimen
lähellä olevaan reikään.

- Tee vipuliike ja irrota vuorotellen kaikki
neljä kiinnitintä B
.



6. KORJATUN RENKAAN ASENTAMINEN PAIKALLEEN

Renkaan paikalleen asentaminen tapahtuu
samoin kuin kohdassa 5. Älä unohda laittaa
takaisin paikoilleen pyörän koristekapselia.
Lisätietoa rengastarroista saat osan
"Tunnistaminen" otsikosta 8.
Varapyörää ei ole tarkoitettu pitkien
matkojen ajamiseen. Anna valtuutetun
CITROËN-huoltokorjaamon tai valtuutetun
korjaamon tarkistaa mahdollisimman
pian pulttien kiristys ja varapyörän
ilmanpaine. Anna valtuutetun CITROËN-
huoltokorjaamon tai valtuutetun korjaamon
myös mahdollisimman pian korjata ja
kunnostaa alkuperäinen rengas.

131
Lampun vaihtaminen
PIKA-AP
U
7

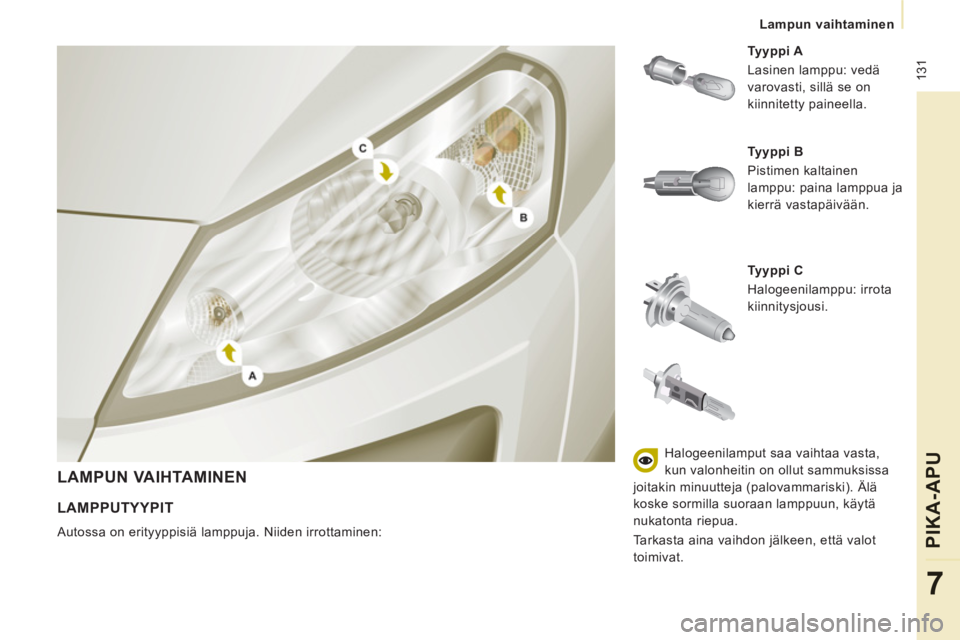

LAMPUN VAIHTAMINEN


Tyyppi C
Halogeenilamppu: irrota
kiinnitysjousi.
Tyyppi A
Lasinen lamppu: vedä
varovasti, sillä se on
kiinnitetty paineella.

LAMPPUTYYPIT

Autossa on erityyppisiä lamppuja. Niiden irrottaminen:
Tyyppi B
Pistimen kaltainen
lamppu: paina lamppua ja
kierrä vastapäivään.
Halogeenilamput saa vaihtaa vasta,
kun valonheitin on ollut sammuksissa
joitakin minuutteja (palovammariski). Älä
koske sormilla suoraan lamppuun, käytä
nukatonta riepua.
Tarkasta aina vaihdon jälkeen, että valot
toimivat.

132


Lampun vaihtaminen

3.
Suuntavalot
Tyyppi B
, PY21W - 21W (keltainen)


- Kierrä lampunkantaa vastapäivään
neljäsosakierroksen verran.

- Poista lamppu painamalla sitä
kevyesti ja kiertämällä vastapäivään.

- Vaihda lamppu.
- Varmista, että suojus on hyvin ja
tiiviisti paikoillaan.


ETUVALOT

Avaa konepelti. Laita käsi valoumpion
taakse, jotta voit vaihtaa lamput.
Saadaksesi lampun takaisin paikalleen, tee
toimenpiteet päinvastaisessa järjestyksessä.


1.
Lähivalot/kaukovalot
Tyyppi C
, H4 - 55W


- Irrota keskimmäinen suojus vetämällä
kumista kielekettä.

- Irrota sähköliitin.

- Irrota kiinnitysjousi.

- Vaihda lamppu ja varmista, että
metalliosa vastaa lampussa olevia
uria.
2.
Seisontavalot
Tyyppi A
, W5W - 5W


- Irrota suojus vetämällä kumista
kielekettä.

- Poista paineella toimiva lampunkanta
vetämällä liittimestä.

- Vaihda lamppu.

- Varmista, että suojus on hyvin ja
tiiviisti paikoillaan.
4.
Sumuvalot
Tyyppi C
, H1 - 55W
Ota yhteyttä CITROËN -verkkoon tai
valtuutettuun korjaamoon.

133
Lampun vaihtaminen
PIKA-AP
U
7

SIVUSUUNTAVA L O


Tyyppi A
, WY 5W (keltainen)


- Työnnä suuntavaloa taaksepäin ja irrota se.

- Pidä liitin paikallaan ja käännä
lampunkantaa neljäsosakierros
vasemmalle.

- Käännä lamppua neljäsosakierroa
vasemmalle, irrota ja vaihda se.

- Kun kiinnität lampun, siirrä suuntavalo
taaksepäin ja työnnä eteenpäin.
Edessä/takana

Keltaisen lampun (suuntavalot ja
sivusuuntavalot) tilalle pitää vaihtaa
samanlainen ja samanvärinen lamppu. KATTOVALOT

Tyyppi A
, 12V5W - 5W


- Avaa suojalasi työntämällä ruuvimeisseli
kattovalon kaikkiin aukkoihin.

- Irrota lamppu ja vaihda se.

- Kiinnitä suojalasi paikalleen ja varmista,
että se on lukkiutunut kunnolla.


Painepesurilla peseminen

Jos peset auton painepesurilla, älä
kohdista vesisuihkua ajovaloihin tai
niiden lähelle, jotta valojen suojalakka ja
tiivisteet eivät vahingoitu.

134


Lampun vaihtaminen

TAKAVALOT

Lisätietoa lampuista saat kohdasta
"Lampputyypit".

- Paikanna viallinen lamppu ja avaa
takaovet 180 astetta. Osa "Ovet ja
luukut" otsikko 2.

- Irrota kaksi kiinnitysmutteria.
Irrota suojakansi ulkopuolelta käsin.

- Irrota sähköliitin pitämällä valosta kiinni.
- Levitä kielekkeitä (8) ja poista
lampunkanta.

- Poista viallinen lamppu painamalla sitä
kevyesti ja kiertämällä vastapäivään.

- Vaihda lamppu.


1.
Jarruvalot/seisontavalot

Tyyppi B
, P21/5W - 21/5W

2.
Suuntavalot

Tyyppi B
, PY21W - 21W (keltainen)

3.
Peruutusvalot

Tyyppi B
, P21W - 21W

4.
Sumuvalot

Tyyppi B
, P21W - 21W Kun kiinnität lampun, aseta hyvin paikalleen:


- 8 kielekettä

- kaksi valkoista lukkojousta kahteen
kumireikään, jotta valo olisi tiiviisti kiinni

- virransyötön johdin, ettei se jää väliin.
