2012 CITROEN JUMPER MULTISPACE Instructieboekjes (in Dutch)

ABS
ESP
31


Cockpit

VOORDAT
u GAAT RIJDE
N
2


Verklikkerlampje
status
signaleert
Wat te doen



Stuurbekrachtiging

brandt. een storing in het systeem. De conventionele werking van de stuurinrichting, zonder
bekrachtiging, blijft behouden. Laat het systeem controleren
door het CITROËN-netwerk of een gekwalifi ceerde werkplaats.



Geopend portier
brandt in
combinatie met
een melding op
het display. een niet goed gesloten portier,
deur of motorkap. Controleer of de portieren van de cabine, de
achterdeuren, de schuifdeuren en de motorkap (als
de auto is voorzien van een alarmsysteem) goed zijn
gesloten.


Achtervering
met luchtvering knippert. een abnormaal verschil tussen
de gedetecteerde en de
optimale wagenhoogte. Automatische regeling: rijd stapvoets (tot ongeveer
10 km/h) tot het lampje uitgaat.
Handmatige regeling: stel de wagenhoogte, die in de
onderste of bovenste stand stond, optimaal in. Zie in de
rubriek 3 het gedeelte "Achtervering".
brandt bij het
wegrijden of
tijdens het rijden. een storing in de luchtvering. Stop onmiddellijk. Raadpleeg het CITROËN of een
gekwalificeerde werkplaats.


ABS blijft branden. een storing in het
antiblokkeersysteem. De conventionele werking van het remsysteem, zonder
bekrachtiging, blijft behouden. Het is echter raadzaam
de auto stil te zetten en contact op te nemen met het
CITROËN-netwerk of een gekwalificeerde werkplaats.


ESP knippert. een ingreep van het
ESP-systeem. Dit systeem verdeelt de aandrijfkracht optimaal over de
wielen en verbetert zo de richtingsstabiliteit van de auto.
Zie in de rubriek 4 het gedeelte "Veilig rijden".
blijft branden. een storing in het systeem. Bijv.:
een te lage bandenspanning.
Bijv.: controleer de bandenspanning. Laat het systeem controleren
door het CITROËN-netwerk of een gekwalifi ceerde werkplaats.

blijft branden in
combinatie met het
verklikkerlampje
van de knop (op
het dashboard). dat het systeem op verzoek van
de bestuurder is uitgeschakeld. Het systeem is uitgeschakeld.
Het systeem wordt automatisch weer ingeschakeld als
de auto sneller dan 50 km/h rijdt of als de knop op het
dashboard wordt ingedrukt.

32


Cockpit


Verklikkerlampje
status
signaleert
Wat te doen



Remblokken brandt. dat de remblokken aan
vervanging toe zijn. Laat de remblokken vervangen door het
CITROËN-netwerk of een gekwalificeerde werkplaats.



Dimlicht /
verlichting
overdag
brandt. een handmatig geselecteerde
stand of het automatisch
inschakelen van de verlichting. Draai de ring van de lichtschakelaar in de tweede stand.
het inschakelen van de
verlichting zodra het contact
wordt aangezet. Volgens land van bestemming.
Zie in de rubriek 3 het gedeelte
"Stuurkolomschakelaars".

Grootlicht dat u de hendel naar u toe trekt. Trek de hendel naar u toe om over te schakelen naar
dimlicht.


Richtingaanwijzers


knippert in
combinatie met
geluidssignaal. het inschakelen van de
richtingaanwijzers met de
lichtschakelaar links van het stuurwiel. Rechts: beweeg de hendel omhoog.
Links: beweeg de hendel omlaag.


Mistlampen
vóór brandt. dat de functie handmatig is
geselecteerd. De mistlampen werken uitsluitend als het parkeerlicht of
dimlicht is ingeschakeld.


Mistachterlicht brandt. dat de functie handmatig is
geselecteerd. Het mistachterlicht werkt uitsluitend als het parkeerlicht
of dimlicht is ingeschakeld. Schakel het mistachterlicht
uit als het zicht meer dan 50 m bedraagt. Laat u het
branden, dan kunt u medeweggebruikers verblinden en
het risico lopen te worden bekeurd.


Roetfilter brandt. een storing van het roetfilter
(niveau brandstofadditief, kans
op verstopping,...). Laat het filter controleren door het CITROËN-netwerk
of een gekwalificeerde werkplaats. Zie in rubriek 6 het
gedeelte "Controles".

33


Cockpit

VOORDAT
u GAAT RIJDE
N
2


Display
status
signaleert
Wat te doen



Snelheidsregelaar
brandt. dat de snelheidsregelaar is
geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het gedeelte
"Stuurkolomschakelaars".


Snelheidsbegrenzer

brandt. dat de snelheidsbegrenzer is
geselecteerd. Handmatig selecteren. Zie in de rubriek 3 het gedeelte
"Stuurkolomschakelaars".


Opschakelindicator

brandt. een aanwijzing, onafhankelijk
van de rijomstandigheden en de
verkeersdrukte. Schakel een hogere versnelling in bij een
handgeschakelde versnellingsbak om het
brandstofverbruik te verminderen.
De bestuurder is zelf verantwoordelijk voor het wel of
niet opvolgen van deze aanwijzing.


Voorgloeien
dieselmotor brandt. dat voorgloeien van de
dieselmotor noodzakelijk is
(koude omstandigheden). Wacht tot het lampje uit is alvorens de motor te starten.



Roetfilter brandt. een storing van het roetfilter
(niveau brandstofadditief, kans
op verstopping,...). Laat het filter controleren door het CITROËN-netwerk of
een gekwalificeerde werkplaats.
Zie in rubriek 6 het gedeelte "Controles".


Water in het
brandstoffilter brandt in
combinatie met
een melding op
het display. de aanwezigheid van water in
het brandstoffilter. Laat het filter onmiddellijk aftappen door het
CITROËN-netwerk of eengekwalificeerde werkplaats.
Zie in de rubriek 6 het gedeelte "Controles".


Onderhoudssleutel

brandt. een bijna verstreken
onderhoudsinterval. Zie het overzicht met controlepunten in het
onderhoudsboekje. Maak een afspraak voor een
onderhoudscontrole met het CITROËN-netwerk of een
gekwalificeerde werkplaats.


Klokje wordt
weergegeven. het instellen van de tijd. Gebruik de linkerknop van het instrumentenpaneel.
Raadpleeg in de rubriek 2 het gedeelte "Cockpit".

34


Cockpit


BRANDSTOFNIVEAUMETER

Het brandstofniveau wordt aangegeven
zodra het contact wordt aangezet.
De wijzer staat op:
KOELVLOEISTOFTEMPERATUUR


De wijzer van de
koelvloeistoftemperatuurmeter bevindt
zich vóór het rode gebied:
normale
werking.
Onder zware gebruiksomstandigheden of bij
warm weer kan de wijzer in de buurt van het
rode gebied komen.
Als het lampje gaat branden:


- stop onmiddellijk en zet het contact af.
De motorventilateur kan nog ongeveer
10 minuten blijven werken,

- wacht tot de motor is afgekoeld om het
koelvloeistofniveau te controleren en
eventueel koelvloeistof bij te vullen.


- 1: de brandstoftank is volledig gevuld,
ongeveer 80 liter.

- 0: de brandstoftank is bijna leeg, het
verklikkerlampje blijft branden.
Het lampje gaat branden op het moment dat
er nog ongeveer 8 liter brandstof in de tank
aanwezig is.
Raadpleeg in de rubriek 6 het gedeelte
"Brandstof".
Als de wijzer in het rode gebied komt:
Ga langzamer rijden of laat de motor
stationair draaien. Het koelcircuit staat onder druk, neem
daarom de volgende voorzorgsmaatregelen
in acht om brandwonden te voorkomen:


- laat de motor nadat deze is afgezet
minimaal een uur afkoelen voordat u
werkzaamheden uitvoert.

- draai de dop eerst een kwart
omwenteling los om de druk te laten
dalen.

- controleer, als de druk eenmaal is
gedaald, het niveau in het expansievat.

- verwijder indien nodig de dop om
koelvloeistof bij te vullen.
Laat uw auto controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats als de wijzer in het rode gebied
blijft staan.
Raadpleeg in de rubriek 6 het gedeelte
"Niveaus".

35


Cockpit

VOORDAT
u GAAT RIJDE
N
2

Het onderhoudsinterval wordt berekend
vanaf de laatste nulstelling van de
onderhoudsindicator op basis van
twee parameters:


- het aantal afgelegde kilometers,

- de verstreken tijd sinds de laatste
onderhoudscontrole.
Enkele seconden na het aanzetten van het
contact geeft de teller eerst het oliepeil en
vervolgens weer de normale kilometerstand
en de stand van de dagteller aan.
De afstand tot de eerstvolgende
onderhoudscontrole is minder dan 1000 km
Elke keer dat het contact wordt aangezet
knippert de sleutel en de resterende
kilometers worden aangegeven:
Enkele seconden na het aanzetten van het
contact, wordt het oliepeil aangegeven,
geeft de teller vervolgens weer de normale
kilometerstand en de stand van de dagteller aan
en blijft de sleutel branden. Dit om aan te geven
dat er binnenkort onderhoudswerkzaamheden
uitgevoerd moeten worden.

De afstand tot de eerstvolgende
onderhoudscontrole is overschreden
Bij draaiende motor blijft de sleutel
branden totdat de onderhoudscontrole
is uitgevoerd.
Wat het eerst bereikt is: de sleutel gaat ook
branden als de maximale interval van 2 jaar
is verstreken.
Afhankelijk van de gebruiksgewoonten
van de bestuurder kan de factor tijd
worden meegewogen bij de nog af te leggen
kilometers.

De afstand tot de eerstvolgende
onderhoudscontrole is meer dan 1000 km

Voorbeeld:
de afstand tot de eerstvolgende
onderhoudscontrole bedraagt 4800 km. Als
het contact wordt aangezet geeft het display
gedurende enkele seconden het volgende aan:
ONDERHOUDSINDICATOR

De onderhoudsindicator informeert de
bestuurder over de afstand tot de volgende
onderhoudscontrole, afhankelijk van het
gebruik van de auto.

EMISSIEREGELING
In het geval van een storing in de
emissieregeling wordt de bestuurder
gewaarschuwd door het branden van
dit specifieke verklikkerlampje op het
instrumentenpaneel.
De katalysator kan beschadigd raken. Laat
het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats. EOBD (European On Board
Diagnosis) is een Europees
diagnosesysteem dat de
emissieregeling bewaakt en
ervoor zorgt dat de auto voldoet aan de
normen voor de uitstoot van:


- CO (koolmonoxide),

- HC (koolwaterstoffen),

- NOx (stikstofoxide) of roetdeeltjes,
de samenstelling van de uitstoot wordt
gecontroleerd door de lambdasondes
voor en achter de katalysator.

Elke keer als het contact wordt
aangezet, gaat de sleutel gedurende
enkele seconden knipperen en geeft
de teller het aantal kilometers aan
dat er te veel gereden is.

Werking
Als het contact wordt aangezet, gaat
gedurende enkele seconden het
sleutelsymbool branden. De kilometerteller
geeft de resterende kilometers (afgerond) tot
de eerstvolgende onderhoudscontrole aan.

Cockpit

Als u na deze handeling de accu wilt
loskoppelen, vergrendel dan de auto
en wacht minimaal vijf minuten. Het resetten
van de onderhoudsindicator zal anders niet
worden opgeslagen.


Op 0 zetten

Het CITROËN-netwerk of een
gekwalificeerde werkplaats zet
de onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto heeft uitgevoerd, kan de
onderhoudsindicator op de volgende wijze
op 0 gezet worden:


- zet het contact af,

- druk op de resetknop van de dagteller
en houd deze ingedrukt,

- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de onderhoudsindicator
"=0"
aangeeft; de sleutel verdwijnt.


Motorolieniveaumeter

Bij het aanzetten van het contact wordt eerst
de onderhoudsindicator weergegeven en
vervolgens gedurende enkele seconden het
motorolieniveau.
Olieniveau correct

Te weinig olie
Als de aanduiding "OIL"
knippert in combinatie
met het verklikkerlampje
service, een
geluidssignaal en een melding op het display,
is het motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de peilstok.
Als blijkt dat het olieniveau te laag is, moet
olie worden bijgevuld.

Storing
motorolieniveaumeter
Als de aanduiding
"OIL--"
knippert, duidt
dit op een storing in
de motorolieniveaumeter. Raadpleeg het
CITROËN-netwerk of een gekwalificeerde
werkplaats
Een controle van het olieniveau is
alleen betrouwbaar als de auto op
een vlakke, horizontale ondergrond staat
en de motor minstens 30 minuten niet heeft
gedraaid.
Oliepeilstok

A
= maxi, het oliepeil mag nooit
boven dit niveau uitkomen. Een te
hoog oliepeil kan schade aan de
motor veroorzaken.
Raadpleeg in dat geval zo snel
mogelijk het CITROËN-netwerk of
een gekwalificeerde werkplaats.

B
= mini, als het oliepeil niet
boven dit niveau uitkomt, moet
het voor de motor van uw auto
voorgeschreven type motorolie
worden bijgevuld via de vuldop.



Nulstelling dagteller

Druk, terwijl het contact aan
is, de knop in tot de nullen
verschijnen.


Dimmer
dashboardverlichting
Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van de
dashboardverlichting te veranderen. Als de
verlichting de zwakste (of felste) stand heeft
bereikt, laat dan de knop los en druk deze
vervolgens opnieuw in om de verlichting
weer feller (of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.

37


Versnellingsbakken en stuurwiel

VOORDAT
u GAAT RIJDE
N
2

Trap om soepel te kunnen schakelen het
koppelingspedaal altijd volledig in.
Om te voorkomen dat de werking van het
pedaal wordt gehinderd:


-
controleer of de mat goed op zijn plaats ligt,


- gebruik nooit meer dan één mat per plaats.
Laat tijdens het rijden uw hand niet op
de versnellingspook rusten. Zelfs een
lichte belasting op de pook kan na verloop
van tijd slijtage aan de onderdelen in de
versnellingsbak veroorzaken.

VERSNELLINGSBAKKENEN STUURWIEL


Vijfversnellingsbak
Zesversnellingsbak


Achteruit

Trek bij een auto met zesversnellingsbak
de ring onder de pookknop omhoog om de
achteruit in te schakelen.
Schakel de achteruit pas in als de auto
volledig stilstaat.
Zet de pook met beleid in de
achteruitversnelling om bijgeluiden te
beperken.







SCHAKELINDICATOR


Dit systeem signaleert de bestuurder
dat hijkan opschakelen om het
brandstofverbruik te verminderen
(auto's met handgeschakelde
versnellingsbak).
Het is niet verplicht om de aanbevolen
versnellingen ook daadwerkelijk in te schakelen.
De keuze van de optimale versnelling hangt
namelijk altijd af van de situatie op de weg, de
verkeersdrukte en de veiligheid. De bestuurder
blijft derhalve altijd zelf verantwoordelijk voor
het al dan niet opvolgen van een schakeladvies
van het systeem.
Het lampje van de signalering kan niet worden
uitgeschakeld.

Wegrijden, in de achteruitversnelling
schakelen en terugschakelen zijn
handelingen die zijn uitgeschakeld.

38


Versnellingsbakken en stuurwiel

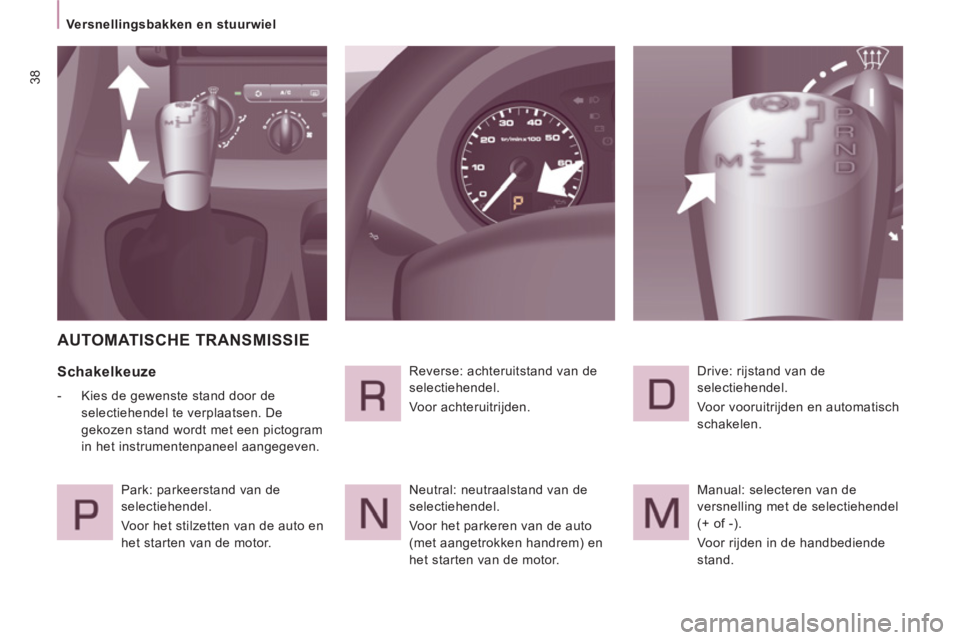

AUTOMATISCHE TRANSMISSIE


Schakelkeuze



- Kies de gewenste stand door de
selectiehendel te verplaatsen. De
gekozen stand wordt met een pictogram
in het instrumentenpaneel aangegeven.
Park: parkeerstand van de
selectiehendel.
Voor het stilzetten van de auto en
het starten van de motor. Reverse: achteruitstand van de
selectiehendel.
Voor achteruitrijden.
Neutral: neutraalstand van de
selectiehendel.
Voor het parkeren van de auto
(met aangetrokken handrem) en
het starten van de motor. Drive: rijstand van de
selectiehendel.
Voor vooruitrijden en automatisch
schakelen.
Manual: selecteren van de
versnelling met de selectiehendel
(+ of -).
Voor rijden in de handbediende
stand.
