2012 CITROEN JUMPER Kezelési útmutató (in Hungarian)

23
2
Nyílászárók
INDULÁSRA KÉSZE
N

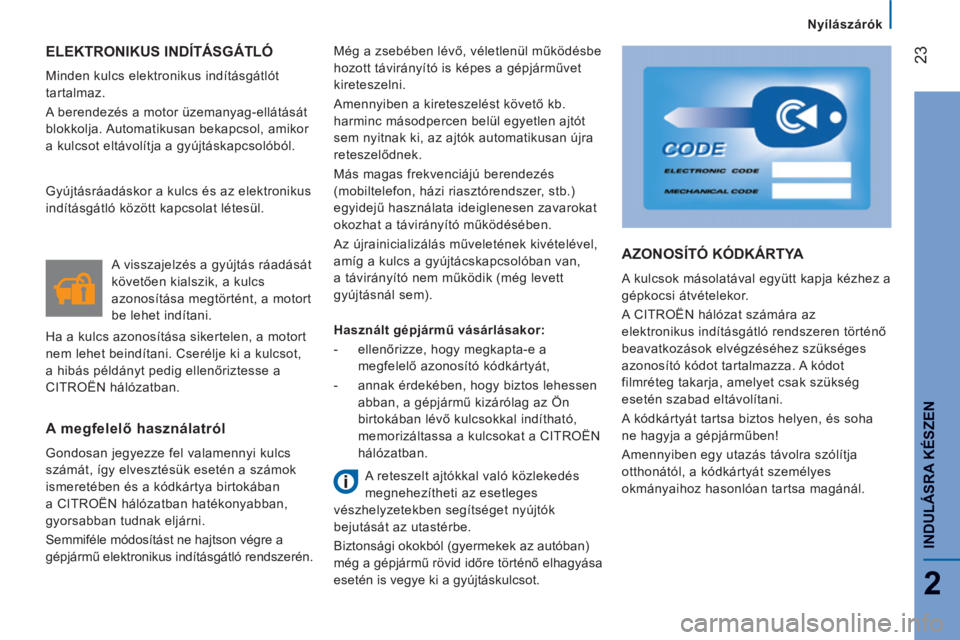

ELEKTRONIKUS INDÍTÁSGÁTLÓ
Minden kulcs elektronikus indításgátlót
tartalmaz.
A berendezés a motor üzemanyag-ellátását
blokkolja. Automatikusan bekapcsol, amikor
a kulcsot eltávolítja a gyújtáskapcsolóból.
Még a zsebében lévő, véletlenül működésbe
hozott távirányító is képes a gépjárművet
kireteszelni.
Amennyiben a kireteszelést követő kb.
harminc másodpercen belül egyetlen ajtót
sem nyitnak ki, az ajtók automatikusan újra
reteszelődnek.
Más magas frekvenciájú berendezés
(mobiltelefon, házi riasztórendszer, stb.)
egyidejű használata ideiglenesen zavarokat
okozhat a távirányító működésében.
Az újrainicializálás műveletének kivételével,
amíg a kulcs a gyújtácskapcsolóban van,
a távirányító nem működik (még levett
gyújtásnál sem).
A megfelelő használatról

Gondosan jegyezze fel valamennyi kulcs
számát, így elvesztésük esetén a számok
ismeretében és a kódkártya birtokában
a CITROËN hálózatban hatékonyabban,
gyorsabban tudnak eljárni.
Semmiféle módosítást ne hajtson végre a
gépjármű elektronikus indításgátló rendszerén. A visszajelzés a gyújtás ráadását
követően kialszik, a kulcs
azonosítása megtörtént, a motort
be lehet indítani.
Ha a kulcs azonosítása sikertelen, a motort
nem lehet beindítani. Cserélje ki a kulcsot,
a hibás példányt pedig ellenőriztesse a
CITROËN hálózatban.
A reteszelt ajtókkal való közlekedés
megnehezítheti az esetleges
vészhelyzetekben segítséget nyújtók
bejutását az utastérbe.
Biztonsági okokból (gyermekek az autóban)
még a gépjármű rövid időre történő elhagyása
esetén is vegye ki a gyújtáskulcsot. Gyújtásráadáskor a kulcs és az elektronikus
indításgátló között kapcsolat létesül.

Használt gépjármű vásárlásakor:


- ellenőrizze, hogy megkapta-e a
megfelelő azonosító kódkártyát,

- annak érdekében, hogy biztos lehessen
abban, a gépjármű kizárólag az Ön
birtokában lévő kulcsokkal indítható,
memorizáltassa a kulcsokat a CITROËN
hálózatban.
AZONOSÍTÓ KÓDKÁRTYA

A kulcsok másolatával együtt kapja kézhez a
gépkocsi átvételekor.
A CITROËN hálózat számára az
elektronikus indításgátló rendszeren történő
beavatkozások elvégzéséhez szükséges
azonosító kódot tartalmazza. A kódot
filmréteg takarja, amelyet csak szükség
esetén szabad eltávolítani.
A kódkártyát tartsa biztos helyen, és soha
ne hagyja a gépjárműben!
Amennyiben egy utazás távolra szólítja
otthonától, a kódkártyát személyes
okmányaihoz hasonlóan tartsa magánál.

24
Nyílászárók
Ha a riasztó készenléti állapotban van, az
esetleges behatolási kísérlet kb.
30 másodpercre működésbe hozza a
szirénát és az irányjelző világítást.
Ezt követően a riasztó visszatér készenléti
állapotba, a riasztást azonban tárolja, és
arra a rendszer kikapcsolását követően
gyorsan villogó dióda figyelmeztet.
A riasztó az elektromos tápellátás
megszakadását követően is működésbe lép
annak helyreállításakor.
Automatikus bekapcsolás

A forgalomba helyező országtól függően:
a funkció kb. két perccel az utolsó ajtó
bezárását követően automatikusan élesíti
(készenléti állapotba helyezi) a riasztót.
Annak érdekében, hogy az ajtók nyitásakor
a riasztó ne kapcsoljon be, ismételten
meg kell nyomni a távirányító kireteszelő
gombját.
Kikapcsolás a kulccsal

Reteszelje ki az ajtókat a kulcs segítségével,
és szálljon be. Adja rá a gyújtást, a kulcs
kódjának azonosítását követően a riasztó
kikapcsol.


Kikapcsolás a távirányítóval

Ha ezt a gombot (kabin és
kulcs) megnyomja, a gépjármű
kireteszelésekor a készenléti
állapot megszűnik.


A megfelelő használatról


A véletlenül bekapcsolt sziréna gyors
kikapcsolása:


- adja rá a gyújtást, a kulcs kódjának
azonosítását követően a riasztó
kikapcsol,

- nyomja meg a távirányító kireteszelő
gombját (kabin és kulcs).
A riasztó készenléti állapotba
helyeződésének elkerülése érdekében,
pl. mosatáskor, a kulccsal reteszelje a
gépjárművet.
A gépjármű távirányítóval történő
kireteszelése automatikusan kikapcsolja a
szirénát.

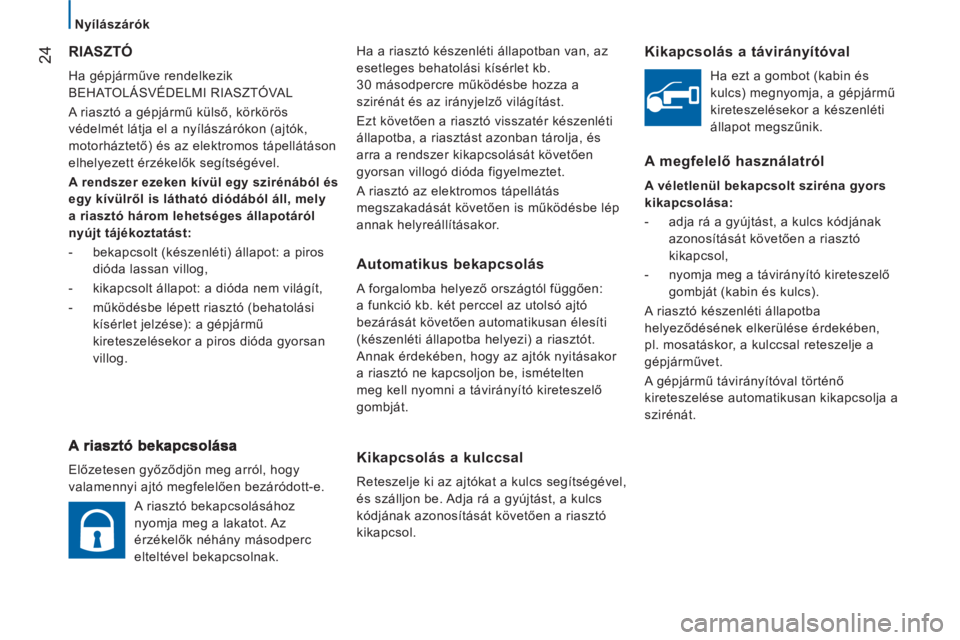

RIASZTÓ

Ha gépjárműve rendelkezik
BEHATOLÁSVÉDELMI RIASZTÓVAL
A riasztó a gépjármű külső, körkörös
védelmét látja el a nyílászárókon (ajtók,
motorháztető) és az elektromos tápellátáson
elhelyezett érzékelők segítségével.

A rendszer ezeken kívül egy szirénából és
egy kívülről is látható diódából áll, mely
a riasztó három lehetséges állapotáról
nyújt tájékoztatást:


- bekapcsolt (készenléti) állapot: a piros
dióda lassan villog,

- kikapcsolt állapot: a dióda nem világít,

- működésbe lépett riasztó (behatolási
kísérlet jelzése): a gépjármű
kireteszelésekor a piros dióda gyorsan
villog.

Előzetesen győződjön meg arról, hogy
valamennyi ajtó megfelelően bezáródott-e.
A riasztó bekapcsolásához
nyomja meg a lakatot. Az
érzékelők néhány másodperc
elteltével bekapcsolnak.

25
2
Nyílászárók
INDULÁSRA KÉSZE
N

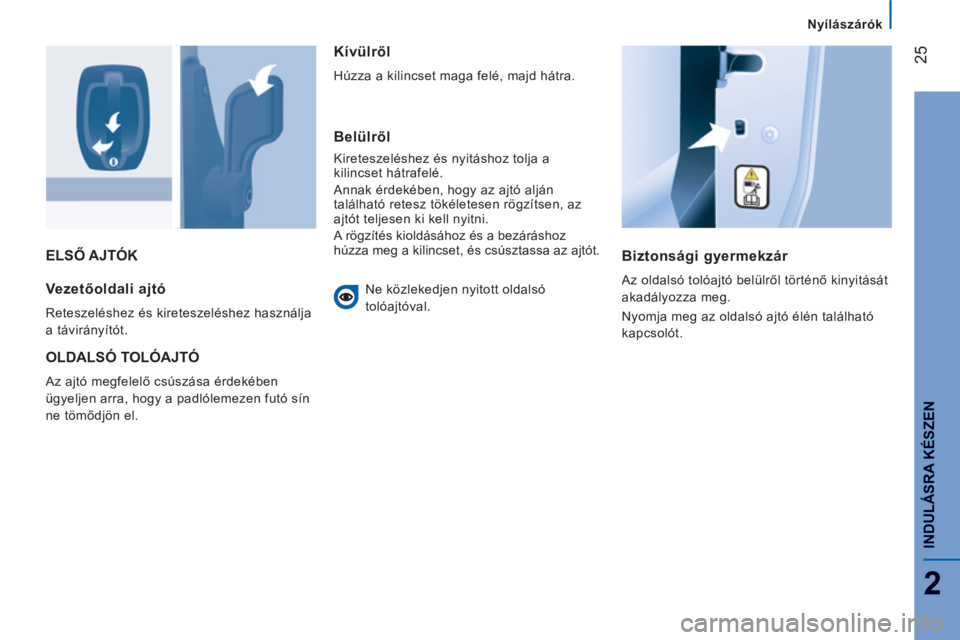

ELSŐ AJTÓK
Biztonsági gyermekzár
Az oldalsó tolóajtó belülről történő kinyitását
akadályozza meg.
Nyomja meg az oldalsó ajtó élén található
kapcsolót. Vezetőoldali ajtó

Reteszeléshez és kireteszeléshez használja
a távirányítót.
OLDALSÓ TOLÓAJTÓ

Az ajtó megfelelő csúszása érdekében
ügyeljen arra, hogy a padlólemezen futó sín
ne tömődjön el.


Kívülről

Húzza a kilincset maga felé, majd hátra.


Belülről

Kireteszeléshez és nyitáshoz tolja a
kilincset hátrafelé.
Annak érdekében, hogy az ajtó alján
található retesz tökéletesen rögzítsen, az
ajtót teljesen ki kell nyitni.
A rögzítés kioldásához és a bezáráshoz
húzza meg a kilincset, és csúsztassa az ajtót.
Ne közlekedjen nyitott oldalsó
tolóajtóval.

26
Nyílászárók

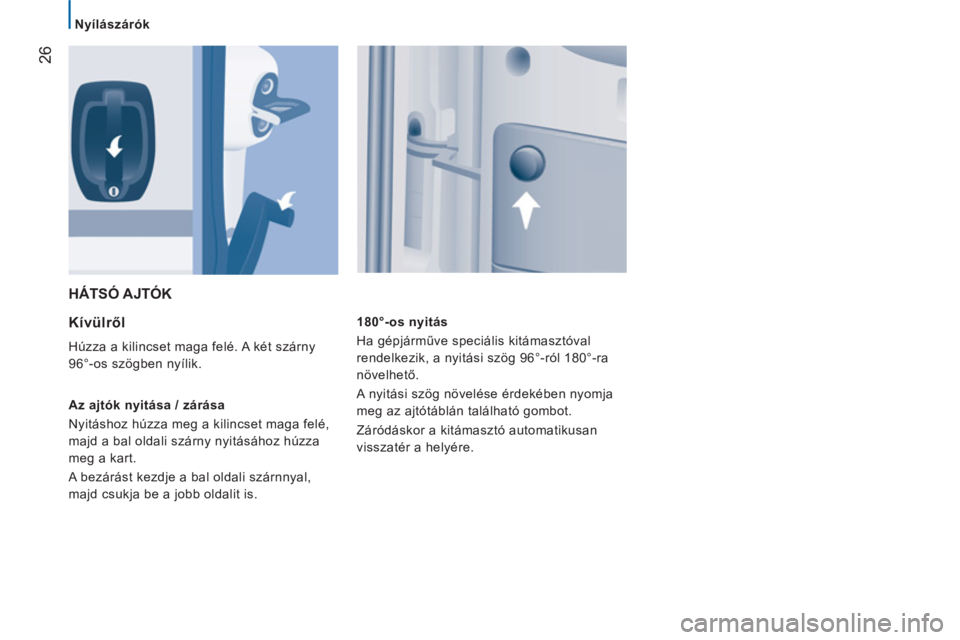

HÁTSÓ AJTÓK

Kívülről

Húzza a kilincset maga felé. A két szárny
96°-os szögben nyílik.

Az ajtók nyitása / zárása
Nyitáshoz húzza meg a kilincset maga felé,
majd a bal oldali szárny nyitásához húzza
meg a kart.
A bezárást kezdje a bal oldali szárnnyal,
majd csukja be a jobb oldalit is.
180°-os nyitás
Ha gépjárműve speciális kitámasztóval
rendelkezik, a nyitási szög 96°-ról 180°-ra
növelhető.
A nyitási szög növelése érdekében nyomja
meg az ajtótáblán található gombot.
Záródáskor a kitámasztó automatikusan
visszatér a helyére.

27
2
Nyílászárók
INDULÁSRA KÉSZE
N

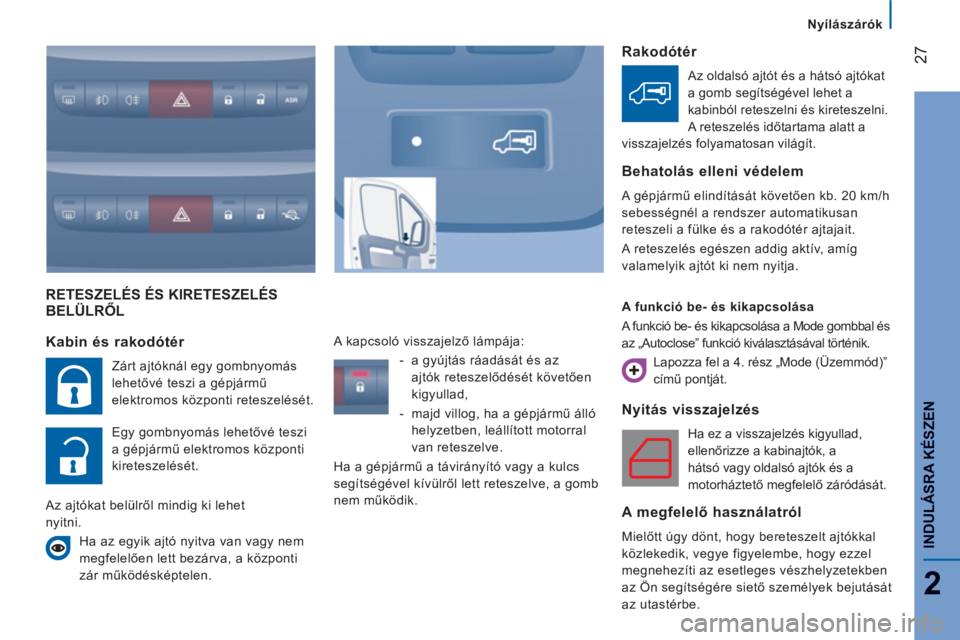

RETESZELÉS ÉS KIRETESZELÉS BELÜLRŐL
N
yitás visszajelzés
Ha ez a visszajelzés kigyullad,
ellenőrizze a kabinajtók, a
hátsó vagy oldalsó ajtók és a
motorháztető megfelelő záródását.
A megfelelő használatról

Mielőtt úgy dönt, hogy bereteszelt ajtókkal
közlekedik, vegye figyelembe, hogy ezzel
megnehezíti az esetleges vészhelyzetekben
az Ön segítségére siető személyek bejutását
az utastérbe.
Kabin és rakodótér

Zárt ajtóknál egy gombnyomás
lehetővé teszi a gépjármű
elektromos központi reteszelését.
Egy gombnyomás lehetővé teszi
a gépjármű elektromos központi
kireteszelését.
Az ajtókat belülről mindig ki lehet
nyitni.
Ha az egyik ajtó nyitva van vagy nem
megfelelően lett bezárva, a központi
zár működésképtelen.
A kapcsoló visszajelző lámpája:


- a gyújtás ráadását és az
ajtók reteszelődését követően
kigyullad,

- majd villog, ha a gépjármű álló
helyzetben, leállított motorral
van reteszelve .

Ha a gépjármű a távirányító vagy a kulcs
segítségével kívülről lett reteszelve, a gomb
nem működik.
Rakodótér

Az oldalsó ajtót és a hátsó ajtókat
a gomb segítségével lehet a
kabinból reteszelni és kireteszelni.
A reteszelés időtartama alatt a
visszajelzés folyamatosan világít.
Behatolás elleni védelem

A gépjármű elindítását követően kb. 20 km/h
sebességnél a rendszer automatikusan
reteszeli a fülke és a rakodótér ajtajait.
A reteszelés egészen addig aktív, amíg
valamelyik ajtót ki nem nyitja.

A funkció be- és kikapcsolása
A funkció be- és kikapcsolása a Mode gombbal és
az „Autoclose” funkció kiválasztásával történik.
Lapozza fel a 4. rész „Mode (Üzemmód)”
című pontját.

Vezetőhely
28
2828

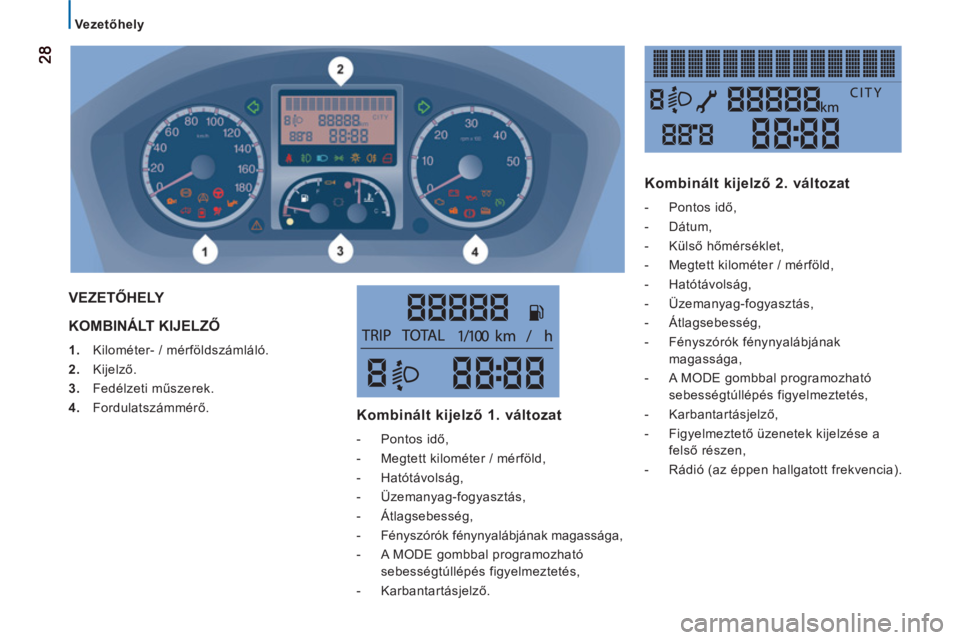

KOMBINÁLT KIJELZŐ



1.
Kilométer- / mérföldszámláló.

2.
Kijelző.

3.
Fedélzeti műszerek.

4.
Fordulatszámmérő.
VEZETŐHELY
Kombinált ki
jelző 1. változat



- Pontos idő,

- Megtett kilométer / mérföld,

- Hatótávolság,

- Üzemanyag-fogyasztás,

- Átlagsebesség,

- Fényszórók fénynyalábjának magassága,

- A MODE gombbal programozható
sebességtúllépés figyelmeztetés,

- Karbantartásjelző.



Kombinált kijelző 2. változat



- Pontos idő,

- Dátum,

- Külső hőmérséklet,

- Megtett kilométer / mérföld,

- Hatótávolság,

- Üzemanyag-fogyasztás,

- Átlagsebesség,

- Fényszórók fénynyalábjának
magassága,

- A MODE gombbal programozható
sebességtúllépés figyelmeztetés,

- Karbantartásjelző,

- Figyelmeztető üzenetek kijelzése a
felső részen,

- Rádió (az éppen hallgatott frekvencia).

Vezetőhely
29
2
INDULÁSRA KÉSZE
N

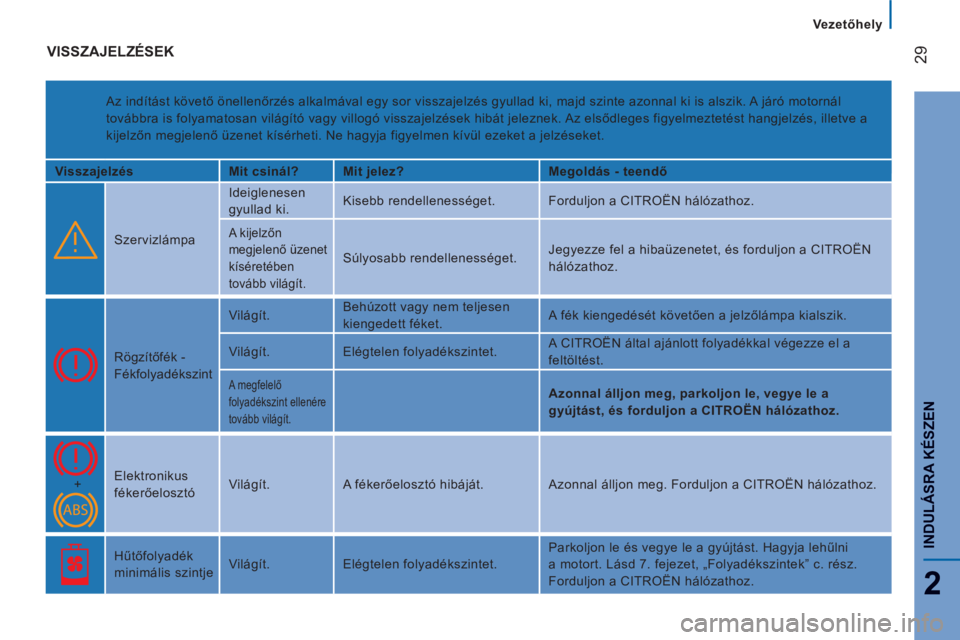

VISSZAJELZÉSEK

Az indítást követő önellenőrzés alkalmával egy sor visszajelzés gyullad ki, majd szinte azonnal ki is alszik. A járó motornál
továbbra is folyamatosan világító vagy villogó visszajelzések hibát jeleznek. Az elsődleges figyelmeztetést hangjelzés, illetve a
kijelzőn megjelenő üzenet kísérheti. Ne hagyja figyelmen kívül ezeket a jelzéseket.

Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő


Szervizlámpa Ideiglenesen
gyullad ki. Kisebb rendellenességet. Forduljon a CITROËN hálózathoz.
A kijelzőn
megjelenő üzenet
kíséretében
tovább világít.
Súlyosabb rendellenességet. Jegyezze fel a hibaüzenetet, és forduljon a CITROËN
hálózathoz.

Rögzítőfék -
Fékfolyadékszint Világít. Behúzott vagy nem teljesen
kiengedett féket. A fék kiengedését követően a jelzőlámpa kialszik.
Világít. Elégtelen folyadékszintet. A CITROËN által ajánlott folyadékkal végezze el a
feltöltést.
A megfelelő
folyadékszint ellenére
tovább világít.


Azonnal álljon meg, parkoljon le, vegye le a
gyújtást, és forduljon a CITROËN hálózathoz.
+ Elektronikus
fékerőelosztó Világít. A fékerőelosztó hibáját. Azonnal álljon meg. Forduljon a CITROËN hálózathoz.


Hűtőfolyadék
minimális szintje Világít. Elégtelen folyadékszintet. Parkoljon le és vegye le a gyújtást. Hagyja lehűlni
a motort. Lásd 7. fejezet, „Folyadékszintek” c. rész.
Forduljon a CITROËN hálózathoz.

Vezetőhely
303030

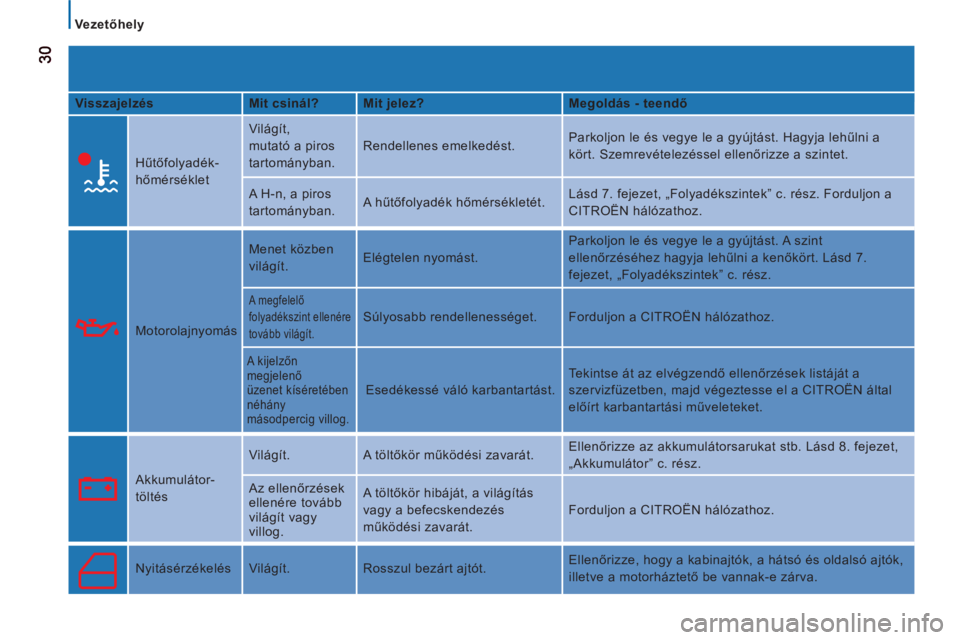

Visszajelzés
Mit csinál?
Mit jelez?
Megoldás - teendő


Hűtőfolyadék-
hőmérséklet Világít,
mutató a piros
tartományban. Rendellenes emelkedést. Parkoljon le és vegye le a gyújtást. Hagyja lehűlni a
kört. Szemrevételezéssel ellenőrizze a szintet.
A H-n, a piros
tartományban. A hűtőfolyadék hőmérsékletét. Lásd 7. fejezet, „Folyadékszintek” c. rész. Forduljon a
CITROËN hálózathoz.

Motorolajnyomás Menet közben
világít. Elégtelen nyomást. Parkoljon le és vegye le a gyújtást. A szint
ellenőrzéséhez hagyja lehűlni a kenőkört. Lásd 7.
fejezet, „Folyadékszintek” c. rész.
A megfelelő
folyadékszint ellenére
tovább világít.
Súlyosabb rendellenességet. Forduljon a CITROËN hálózathoz.

A kijelzőn
megjelenő
üzenet kíséretében
néhány
másodpercig villog.
Esedékessé váló karbantartást. Tekintse át az elvégzendő ellenőrzések listáját a
szervizfüzetben, majd végeztesse el a CITROËN által
előírt karbantartási műveleteket.


Akkumulátor-
töltés Világít. A töltőkör működési zavarát. Ellenőrizze az akkumulátorsarukat stb. Lásd 8. fejezet,
„Akkumulátor” c. rész.
Az ellenőrzések
ellenére tovább
világít vagy
villog. A töltőkör hibáját, a világítás
vagy a befecskendezés
működési zavarát. Forduljon a CITROËN hálózathoz.


Nyitásérzékelés Világít. Rosszul bezárt ajtót. Ellenőrizze, hogy a kabinajtók, a hátsó és oldalsó ajtók,
illetve a motorháztető be vannak-e zárva.
