Tömegadatok
151
9
MŰSZAKI ADATOK


*
15 hüvelykes kerék.

** 16 hüvelykes kerék.

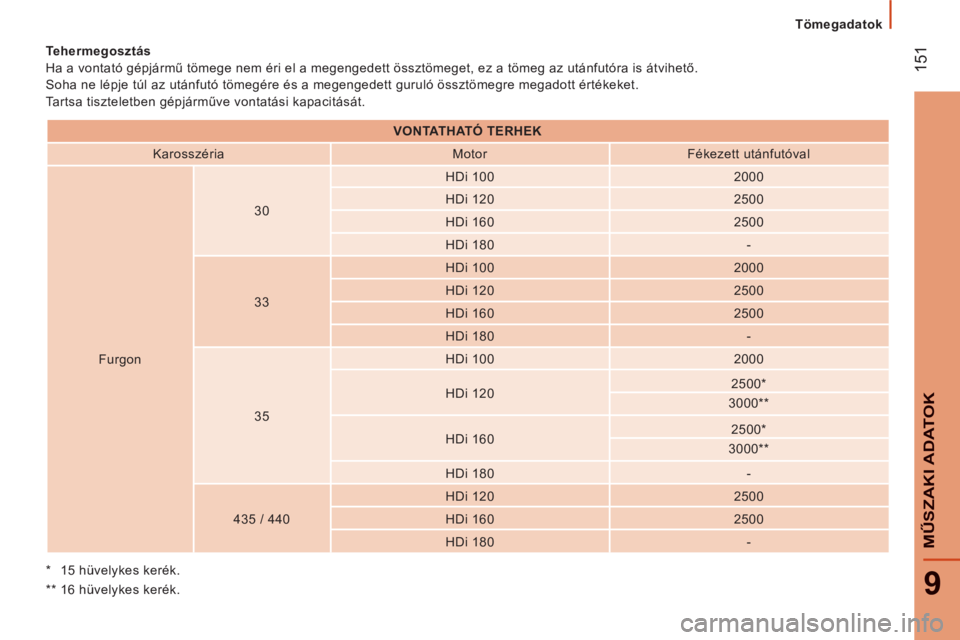

Tehermegosztás
Ha a vontató gépjármű tömege nem éri el a megengedett össztömeget, ez a tömeg az utánfutóra is átvihető.
Soha ne lépje túl az utánfutó tömegére és a megengedett guruló össztömegre megadott értékeket.
Tartsa tiszteletben gépjárműve vontatási kapacitását.




VONTATHATÓ TERHEK


Karosszéria
Motor
Fékezett utánfutóval

Furgon
30
HDi 100
2000

HDi 120
2500

HDi 160
2500

HDi 180
-

33
HDi 100
2000

HDi 120
2500

HDi 160
2500

HDi 180
-

35
HDi 100
2000

HDi 120
2500 *
3000 **



HDi 160
2500 *
3000 **


HDi 180
-

435 / 440
HDi 120
2500

HDi 160
2500

HDi 180
-

152

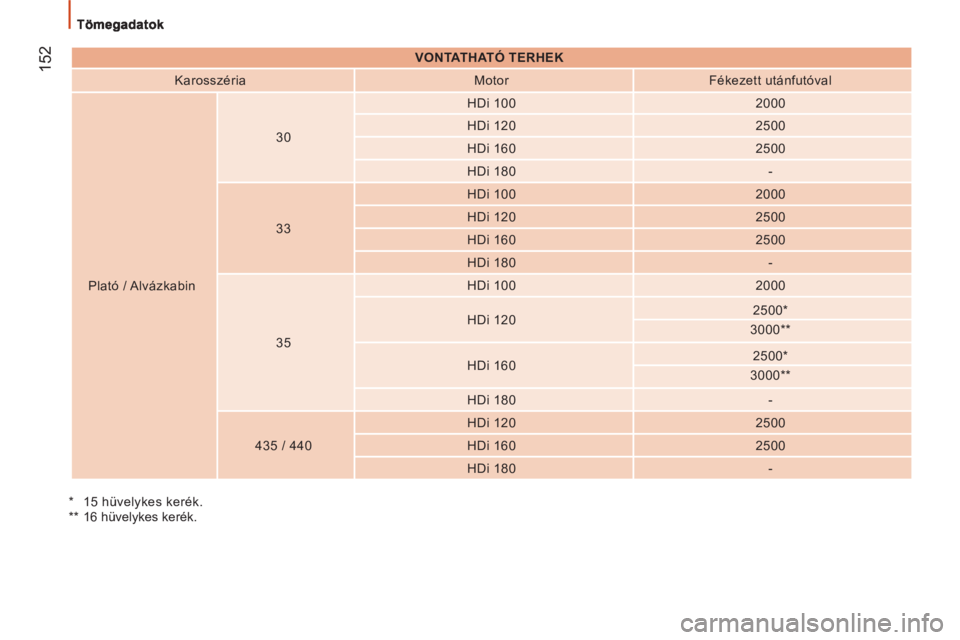

VONTATHATÓ TERHEK


Karosszéria
Motor
Fékezett utánfutóval
Plató / Alvázkabin
30
HDi 100
2000

HDi 120
2500

HDi 160
2500

HDi 180
-

33
HDi 100
2000

HDi 120
2500

HDi 160
2500

HDi 180
-

35
HDi 100
2000

HDi 120
2500 *
3000 **


HDi 160
2500 *
3000 **


HDi 180
-
435 / 440
HDi 120
2500


HDi 160
2500

HDi 180
-

* 15 hüvelykes kerék.

** 16 hüvelykes kerék.

Tömegadatok
153
9
MŰSZAKI ADATOK



VONTATHATÓ TERHEK


Karosszéria
Motor
Fékezett utánfutóval

Kombi
30
HDi 100
2000

HDi 120
2500

HDi 160
2500

HDi 180
-

33
HDi 100
2000

HDi 120
2500

HDi 160
2500

HDi 180
-

Azonosító elemek

154

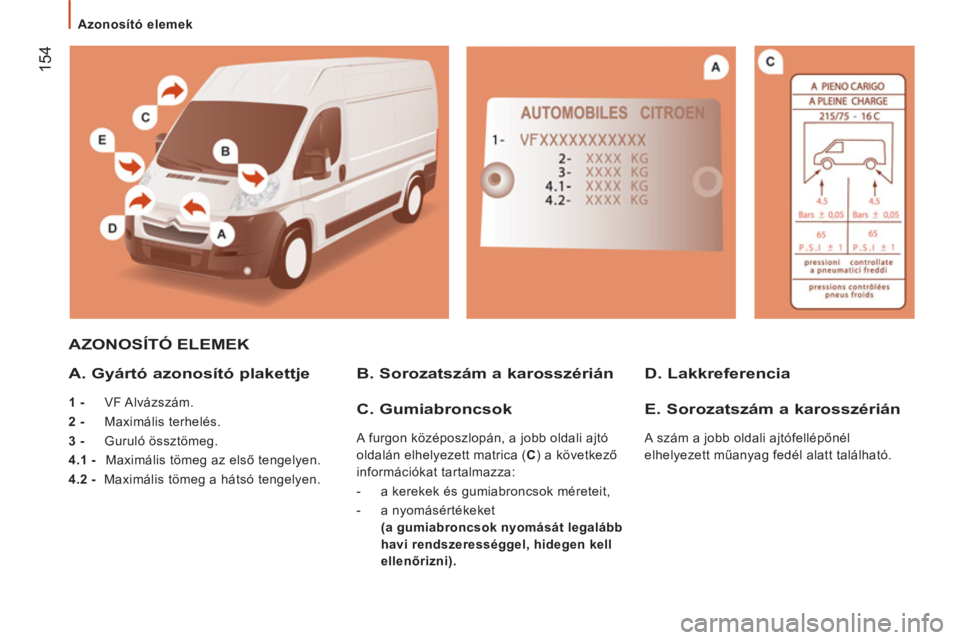

AZONOSÍTÓ ELEMEK

A. G
yártó azonosító plakettje


1 -
VF Alvázszám.

2 -
Maximális terhelés.

3 -
Guruló össztömeg.

4.1 -
Maximális tömeg az első tengelyen.

4.2 -
Maximális tömeg a hátsó tengelyen.
B. Sorozatszám a karosszérián
D. Lakkreferencia
C. Gumiabroncsok
A furgon középoszlopán, a jobb oldali ajtó
oldalán elhelyezett matrica ( C
) a következő
információkat tartalmazza:


- a kerekek és gumiabroncsok méreteit,

- a nyomásértékeket
(a gumiabroncsok nyomását legalább
havi rendszerességgel, hidegen kell
ellenőrizni)

.




E. Sorozatszám a karosszérián

A szám a jobb oldali ajtófellépőnél
elhelyezett műanyag fedél alatt található.

155

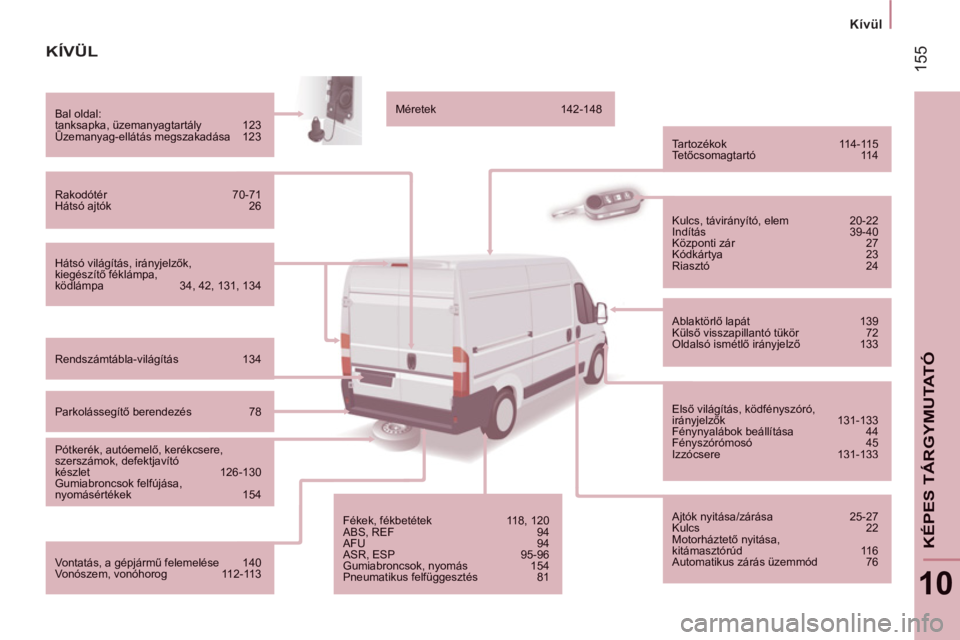

Kívül
10
KÉPES TÁRGYMUTATÓ
KÍVÜL
Hátsó világítás, irányjelzők,kiegészítő féklámpa, ködlámpa 34, 42, 131, 134
Bal oldal:tanksapka, üzemanyagtartály 123 Üzemanyag-ellátás megszakadása 123 p, yg y
Rakodótér 70-71 Hátsó ajtók 26
Rendszámtábla-világítás 134
Parkolássegítő berendez

156
Vezetőhely

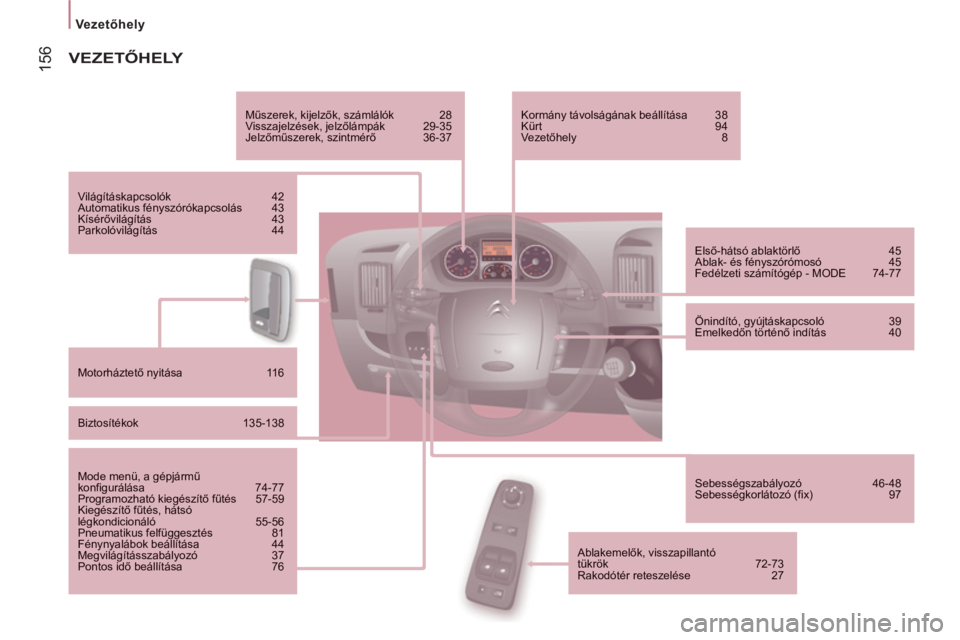

VEZETŐHELY
Műszerek, kijelzők, sz

157

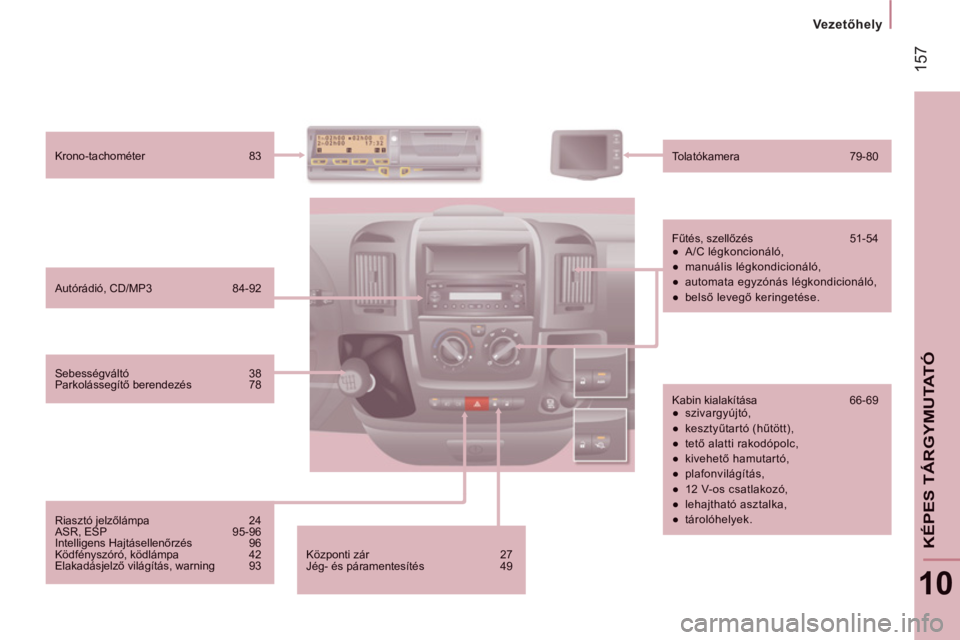

Vezetőhely
10
KÉPES TÁRGYMUTATÓ

Központi zár 27
Jég- és páramentesítés 49

Autórádió, CD/MP3 84-92
Krono-tachométer 83
Tolatókamera 79-80

Fűtés, szellőzés 51-54


●
A/C légkoncionáló,

●
manuális légkondicionáló,

●
automata egyzónás légkondicionáló,

●
belső levegő keringetése.

Kabin kialakítása 66-69


●
szivargyújtó,

●
kesztyűtartó (hűtött),

●
tető alatti rakod

158

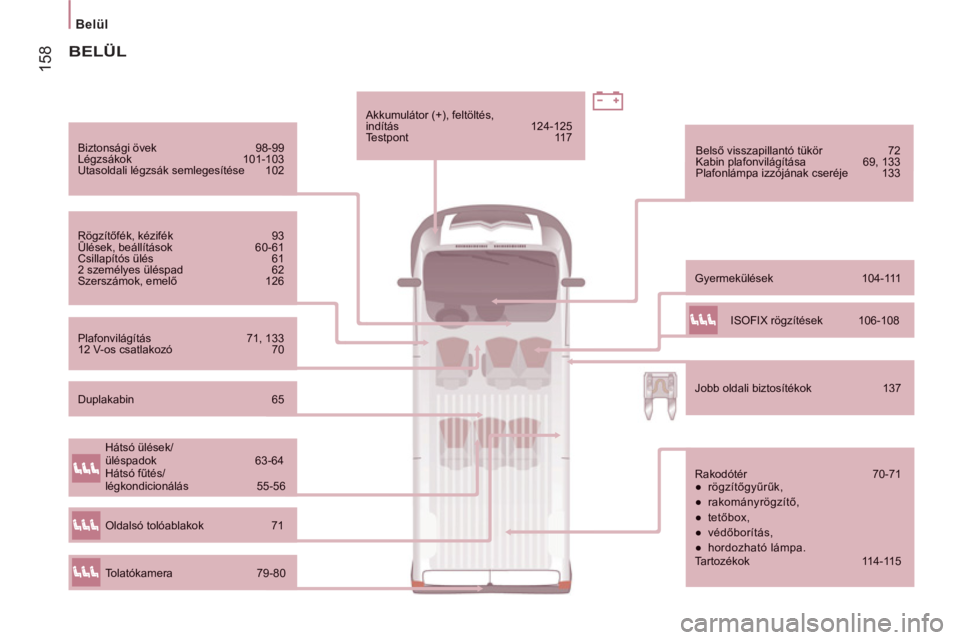

Belül
Biztonsági övek 98-99
Légzsákok 101-103
Utasoldali légzsák semlegesítése 102

Rögzítőfék, kézifék 93
Ülések, beállítások 60-61 g,

Csillapítós ülés 61
2 személyes üléspad 62 Szerszámok, emelő 126 Gyermekülések 104-111

Belső visszapillant
