Kerékcsere
12
7
GYORSSEGÉLY
8

4. A MŰVELET LEÍRÁSA



- A csavarhúzó ( F
) segítségével távolítsa
el a dísztárcsát.

- A kerékkulcs ( E
) segítségével lazítsa ki
a csavarokat.
- Helyezze az emelőt ( C
) a kerekek
közelében az alvázon kialakított négy
emelési pont egyikéhez.

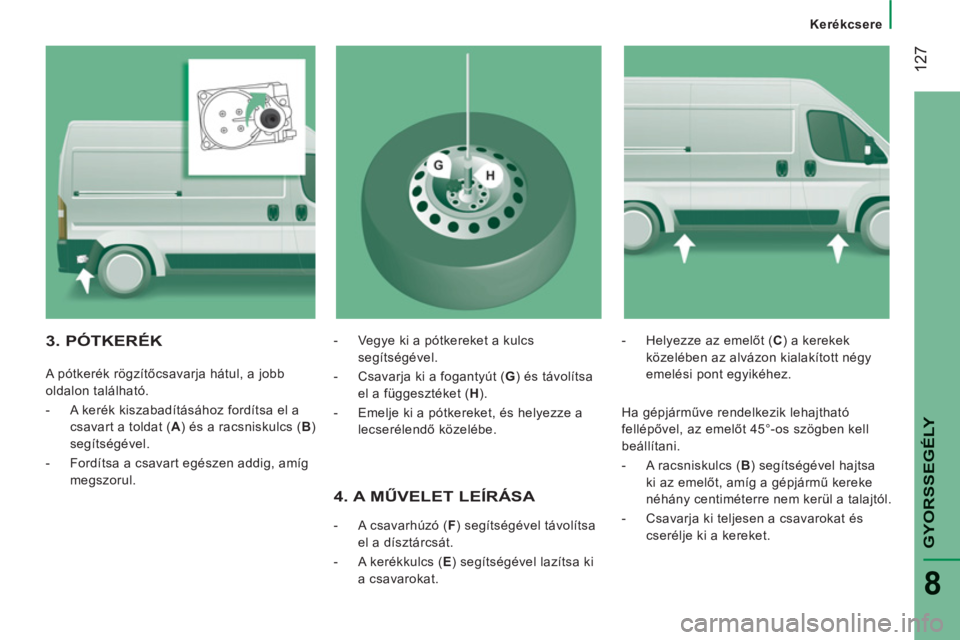

3. PÓTKERÉK


A pótkerék rögzítőcsavarja hátul, a jobb
oldalon található.




- A kerék kiszabadításához fordítsa el a
csavart a toldat ( A
) és a racsniskulcs ( B
)
segítségével.

- Fordítsa a csavart egészen addig, amíg
megszorul.
- Vegye ki a pótkereket a kulcs
segítségével.

- Csavarja ki a fogantyút ( G
) és távolítsa
el a függesztéket ( H
).

- Emelje ki a pótkereket, és helyezze a
lecserélendő közelébe.

Ha gépjárműve rendelkezik lehajtható
fellépővel, az emelőt 45°-os szögben kell
beállítani.


- A racsniskulcs ( B
) segítségével hajtsa
ki az emelőt, amíg a gépjármű kereke
néhány centiméterre nem kerül a talajtól.

- Csavarja ki teljesen a csavarokat és
cserélje ki a kereket.

12
8
6. A MEGJAVÍTOTT KERÉKVISSZASZERELÉSE

A kerék visszaszerelése az 5. pontban
leírtak szerint történik. Ne feledkezzen meg
a dísztárcsa visszaszereléséről sem.

A gumiabroncsok nyomásértékeit
tartalmazó címke elhelyezkedéséről a
9. fejezet „Azonosító elemek” c. része
tájékoztat.
A pótkerék nem alkalmas nagy távolságok
megtételére, a csavarok meghúzását és a
gumiabroncsok nyomását ellenőriztesse a
CITROËN hálózatban.
Az eredeti kereket a lehető leghamarabb
javíttassa meg és szereltesse vissza a
CITROËN hálózatban.

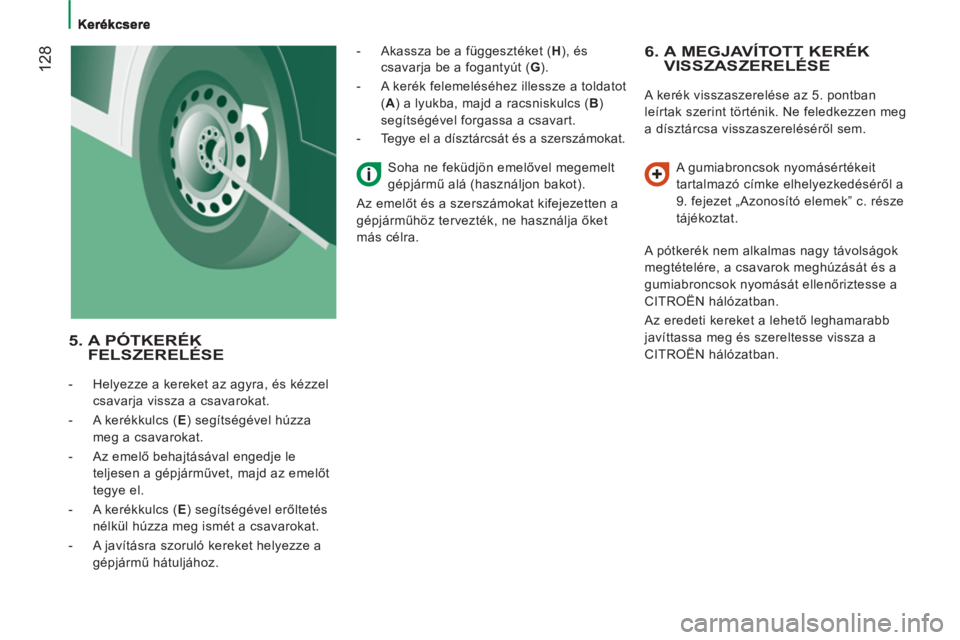

5. A PÓTKERÉK
FELSZERELÉSE


- Helyezze a kereket az agyra, és kézzel
csavarja vissza a csavarokat.

- A kerékkulcs ( E
) segítségével húzza
meg a csavarokat.

- Az emelő behajtásával engedje le
teljesen a gépjárművet, majd az emelőt
tegye el.

- A kerékkulcs ( E
) segítségével erőltetés
nélkül húzza meg ismét a csavarokat.

- A javításra szoruló kereket helyezze a
gépjármű hátuljához.
- Akassza be a függesztéket ( H
), és
csavarja be a fogantyút ( G
).

- A kerék felemeléséhez illessze a toldatot
( A
) a lyukba, majd a racsniskulcs ( B
)
segítségével forgassa a csavart.

- Tegye el a dísztárcsát és a szerszámokat.
Soha ne feküdjön emelővel megemelt
gépjármű alá (használjon bakot).
Az emelőt és a szerszámokat kifejezetten a
gépjárműhöz tervezték, ne használja őket
más célra.

12
9
GYORSSEGÉLY
8

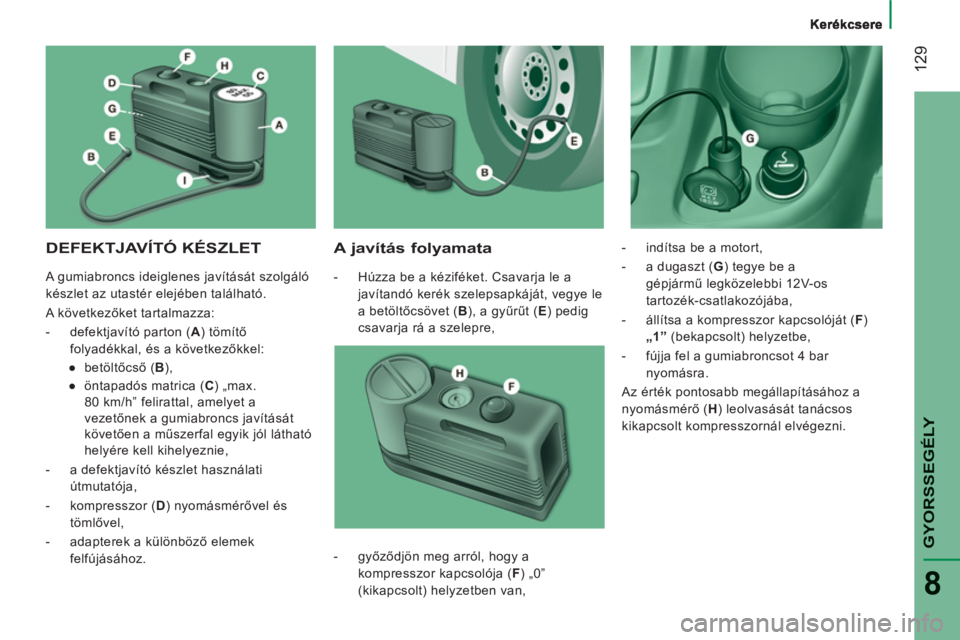

DEFEKTJAVÍTÓ KÉSZLET

A javítás folyamata



- Húzza be a kéziféket. Csavarja le a
javítandó kerék szelepsapkáját, vegye le
a betöltőcsövet ( B
), a gyűrűt ( E
) pedig
csavarja rá a szelepre,
- indítsa be a motort,

- a dugaszt ( G
) tegye be a
gépjármű legközelebbi 12V-os
tartozék-csatlakozójába,

- állítsa a kompresszor kapcsolóját ( F
)
„1”
(bekapcsolt) helyzetbe,

- fújja fel a gumiabroncsot 4 bar
nyomásra.
Az érték pontosabb megállapításához a
nyomásmérő ( H
) leolvasását tanácsos
kikapcsolt kompresszornál elvégezni.

- győződjön meg arról, hogy a
kompresszor kapcsolója ( F
) „
0
”
(kikapcsolt) helyzetben van, A gumiabroncs ideiglenes javítását szolgáló
készlet az utastér elejében található.
A következőket tartalmazza:


- defektjavító parton ( A
) tömítő
folyadékkal, és a következőkkel:


●
betöltőcső ( B
),

●
öntapadós matrica ( C
) „max.
80 km/h” felirattal, amelyet a
vezetőnek a gumiabroncs javítását
követően a műszerfal egyik jól látható
helyére kell kihelyeznie,

- a defektjavító készlet használati
útmutatója,

- kompresszor ( D
) nyomásmérővel és
tömlővel,

- adapterek a különböző elemek
felfújásához.

Kerékcsere
130

- Ha a nyomás öt perc alatt nem éri el
a legalább 3 bar
értéket, kösse le a
kompresszort a szelepről és a 12V-os
tartozék-csatlakozóról, majd álljon a
gépjárművel kb. 10 méternyivel előrébb,
hogy a tömítőanyag szétfolyjon a
gumiabroncs belsejében.

- Ismételje meg a felfújás műveletét:


●
ha a nyomás tíz perc alatt nem éri
el a legalább 3 bar
értéket, állítsa
le a gépjárművet: a gumiabroncs
túlságosan sérült, nem javítható.
Forduljon a CITROËN hálózathoz.

●
ha a gumiabroncs nyomása elérte a
4 bar
értéket, azonnal indítson.

Kb. 10 perc haladást követően álljon
meg, és ellenőrizze ismét a gumiabroncs
nyomását.
Ha kell, fújja fel ismét a gumiabroncsot
a megfelelő értékre, és minél hamarabb
forduljon a CITROËN hálózathoz.

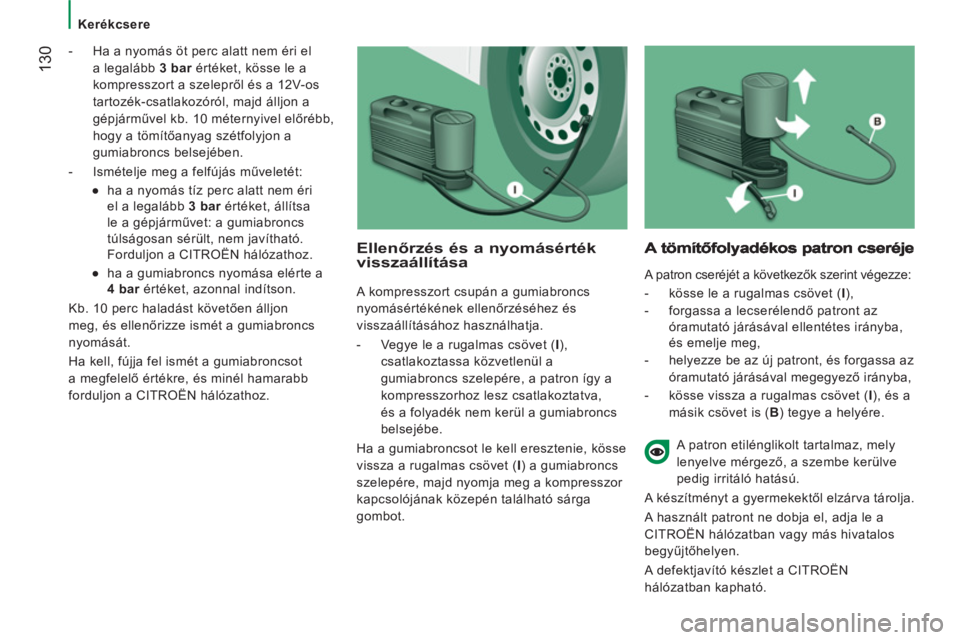

Ellenőrzés és a nyomásérték visszaállítása

A kompresszort csupán a gumiabroncs
nyomásértékének ellenőrzéséhez és
visszaállításához használhatja.


- Vegye le a rugalmas csövet ( I
),
csatlakoztassa közvetlenül a
gumiabroncs szelepére, a patron így a
kompresszorhoz lesz csatlakoztatva,
és a folyadék nem kerül a gumiabroncs
belsejébe.
Ha a gumiabroncsot le kell eresztenie, kösse
vissza a rugalmas csövet ( I
) a gumiabroncs
szelepére, majd nyomja meg a kompresszor
kapcsolójának közepén található sárga
gombot.

A patron cseréjét a következők szerint végezze:


- kösse le a rugalmas csövet ( I
),

- forgassa a lecserélendő patront az
óramutató járásával ellentétes irányba,
és emelje meg,

- helyezze be az új patront, és forgassa az
óramutató járásával megegyező irányba,

- kösse vissza a rugalmas csövet ( I
), és a
másik csövet is ( B
) tegye a helyére.


A patron etilénglikolt tartalmaz, mely
lenyelve mérgező, a szembe kerülve
pedig irritáló hatású.
A készítményt a gyermekektől elzárva tárolja.
A használt patront ne dobja el, adja le a
CITROËN hálózatban vagy más hivatalos
begyűjtőhelyen.
A defektjavító készlet a CITROËN
hálózatban kapható.

Izzócsere
131
GYORSSEGÉLY
8

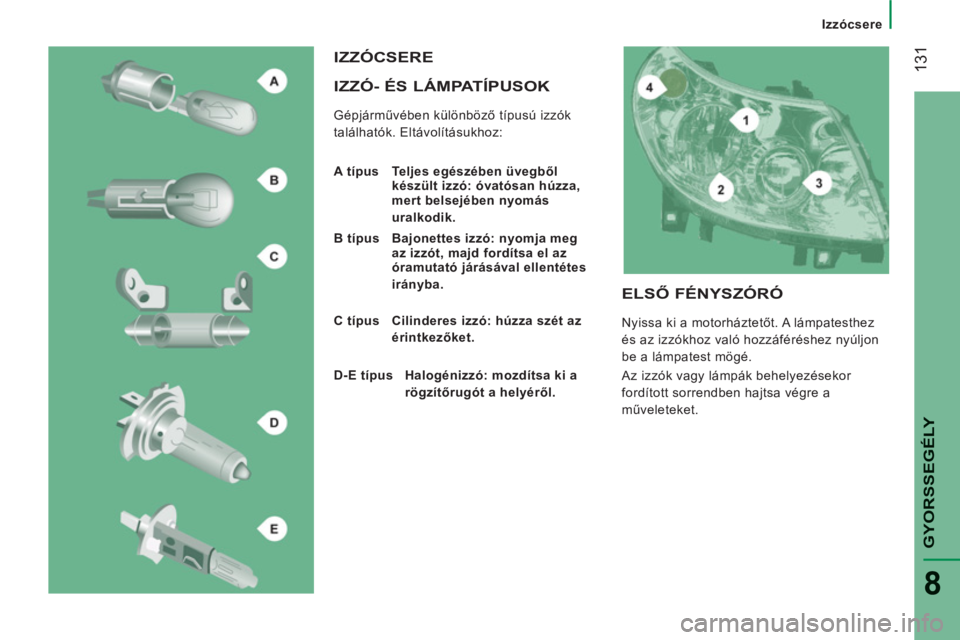

IZZÓ- ÉS LÁMPATÍPUSOK

Gépjárművében különböző típusú izzók
találhatók. Eltávolításukhoz:
IZZÓCSERE


A típus Teljes egészében üvegből
készült izzó: óvatósan húzza,
mert belsejében nyomás
uralkodik.

B típus Bajonettes izzó: nyomja meg
az izzót, majd fordítsa el az
óramutató járásával ellentétes
irányba.

C típus Cilinderes izzó: húzza szét az
érintkezőket.

D-E típus Halogénizzó: mozdítsa ki a
rögzítőrugót a helyéről.

ELSŐ FÉNYSZÓRÓ

Nyissa ki a motorháztetőt. A lámpatesthez
és az izzókhoz való hozzáféréshez nyúljon
be a lámpatest mögé.
Az izzók vagy lámpák behelyezésekor
fordított sorrendben hajtsa végre a
műveleteket.

132

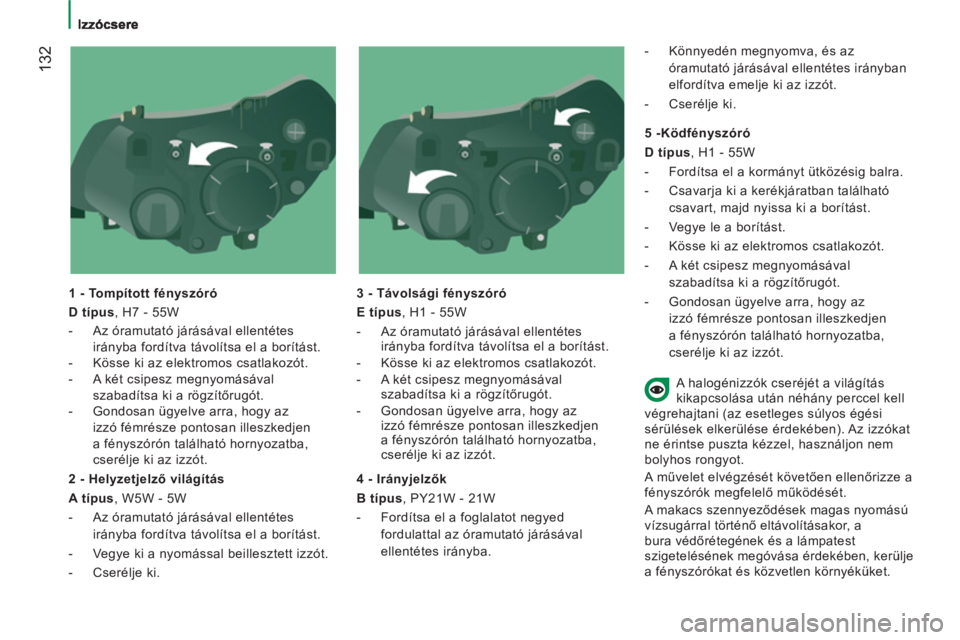

1 - Tompított fényszóró

D típus
, H7 - 55W


- Az óramutató járásával ellentétes
irányba fordítva távolítsa el a borítást.

- Kösse ki az elektromos csatlakozót.

- A két csipesz megnyomásával
szabadítsa ki a rögzítőrugót.

- Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a fényszórón található hornyozatba,
cserélje ki az izzót.

3 - Távolsági fényszóró

E típus
, H1 - 55W


- Az óramutató járásával ellentétes
irányba fordítva távolítsa el a borítást.

- Kösse ki az elektromos csatlakozót.

- A két csipesz megnyomásával
szabadítsa ki a rögzítőrugót.

- Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a fényszórón található hornyozatba,
cserélje ki az izzót.


2 - Helyzetjelző világítás

A típus
, W5W - 5W


- Az óramutató járásával ellentétes
irányba fordítva távolítsa el a borítást.

- Vegye ki a nyomással beillesztett izzót.

- Cserélje ki.

4 - Irányjelzők

B típus
, PY21W - 21W


- Fordítsa el a foglalatot negyed
fordulattal az óramutató járásával
ellentétes irányba.

- Könnyedén megnyomva, és az
óramutató járásával ellentétes irányban
elfordítva emelje ki az izzót.

- Cserélje ki.


5 -Ködfényszóró

D típus
, H1 - 55W


- Fordítsa el a kormányt ütközésig balra.

- Csavarja ki a kerékjáratban található
csavart, majd nyissa ki a borítást.

- Vegye le a borítást.

- Kösse ki az elektromos csatlakozót.

- A két csipesz megnyomásával
szabadítsa ki a rögzítőrugót.

- Gondosan ügyelve arra, hogy az
izzó fémrésze pontosan illeszkedjen
a fényszórón található hornyozatba,
cserélje ki az izzót.
A halogénizzók cseréjét a világítás
kikapcsolása után néhány perccel kell
végrehajtani (az esetleges súlyos égési
sérülések elkerülése érdekében). Az izzókat
ne érintse puszta kézzel, használjon nem
bolyhos rongyot.
A művelet elvégzését követően ellenőrizze a
fényszórók megfelelő működését.
A makacs szennyeződések magas nyomású
vízsugárral történő eltávolításakor, a
bura védőrétegének és a lámpatest
szigetelésének megóvása érdekében, kerülje
a fényszórókat és közvetlen környéküket.

Izzócsere
133
GYORSSEGÉLY
8

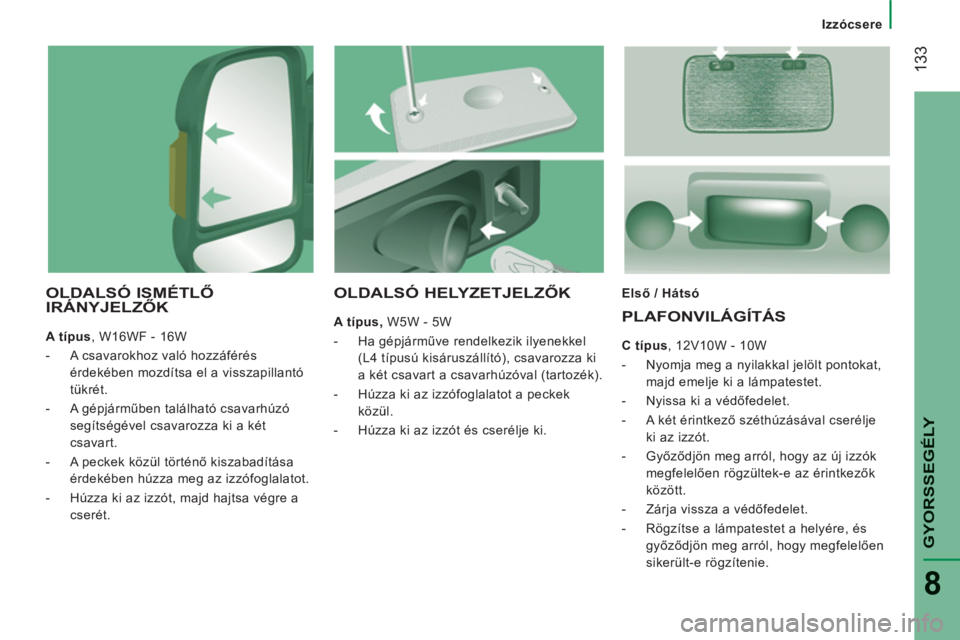

OLDALSÓ ISMÉTLŐ
IRÁNYJELZŐK


A típus
, W16WF - 16W


- A csavarokhoz való hozzáférés
érdekében mozdítsa el a visszapillantó
tükrét.

- A gépjárműben található csavarhúzó
segítségével csavarozza ki a két
csavart.

- A peckek közül történő kiszabadítása
érdekében húzza meg az izzófoglalatot.

- Húzza ki az izzót, majd hajtsa végre a
cserét.
Első / Hátsó

PLAFONVILÁGÍTÁS


C típus
, 12V10W - 10W


- Nyomja meg a nyilakkal jelölt pontokat,
majd emelje ki a lámpatestet.

- Nyissa ki a védőfedelet.

- A két érintkező széthúzásával cserélje
ki az izzót.

- Győződjön meg arról, hogy az új izzók
megfelelően rögzültek-e az érintkezők
között.

- Zárja vissza a védőfedelet.

- Rögzítse a lámpatestet a helyére, és
győződjön meg arról, hogy megfelelően
sikerült-e rögzítenie.



OLDALSÓ HELYZETJELZŐK


A típus,
W5W - 5W


- Ha gépjárműve rendelkezik ilyenekkel
(L4 típusú kisáruszállító), csavarozza ki
a két csavart a csavarhúzóval (tartozék).

- Húzza ki az izzófoglalatot a peckek
közül.

- Húzza ki az izzót és cserélje ki.

Izzócsere
134

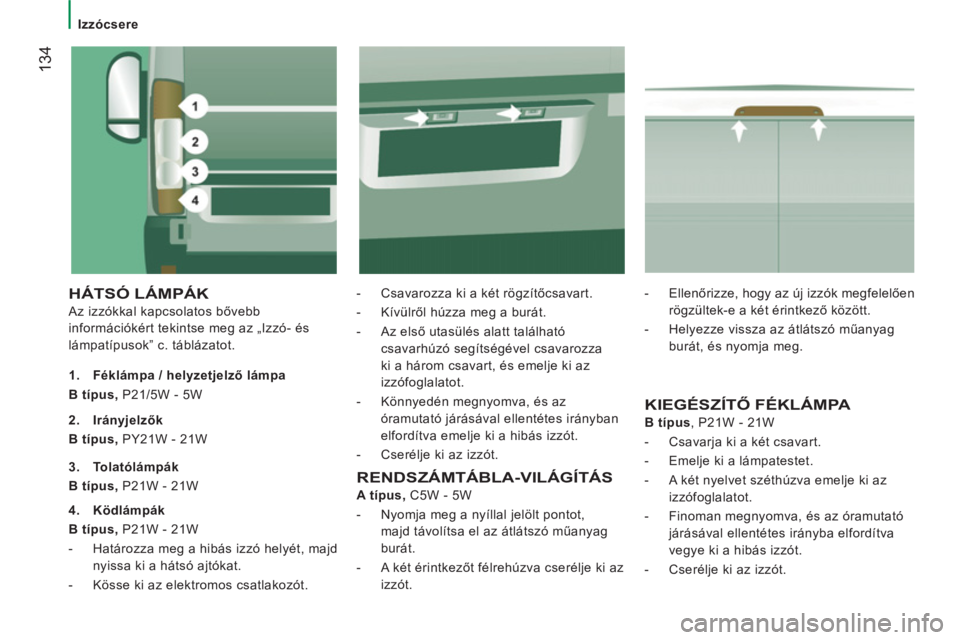

HÁTSÓ LÁMPÁK

Az izzókkal kapcsolatos bővebb
információkért tekintse meg az „Izzó- és
lámpatípusok” c. táblázatot.
- Csavarozza ki a két rögzítőcsavart.

- Kívülről húzza meg a burát.

- Az első utasülés alatt található
csavarhúzó segítségével csavarozza
ki a három csavart, és emelje ki az
izzófoglalatot.

- Könnyedén megnyomva, és az
óramutató járásával ellentétes irányban
elfordítva emelje ki a hibás izzót.

- Cserélje ki az izzót.

1.
Féklámpa / helyzetjelző lámpa

B típus,
P21/5W - 5W

KIEGÉSZÍTŐ FÉKLÁMPA


B típus
, P21W - 21W


- Csavarja ki a két csavart.

- Emelje ki a lámpatestet.

- A két nyelvet széthúzva emelje ki az
izzófoglalatot.

- Finoman megnyomva, és az óramutató
járásával ellentétes irányba elfordítva
vegye ki a hibás izzót.

- Cserélje ki az izzót.
2.
Irányjelzők
B típus,
PY21W - 21W

3.
Tolatólá

mpák

B típus,
P21W - 21W

4.
Kö

dlámpák

B típus,
P21W - 21W


- Határozza meg a hibás izzó helyét, majd
nyissa ki a hátsó ajtókat.

- Kösse ki az elektromos csatlakozót.
RENDSZÁMTÁBLA-VILÁGÍTÁS


A típus

,
C5W - 5W


- Nyomja meg a nyíllal jelölt pontot,
majd távolítsa el az átlátszó műanyag
burát.

- A két érintkezőt félrehúzva cserélje ki az
izzót.
- Ellenőrizze, hogy az új izzók megfelelően
rögzültek-e a két érintkező között.

- Helyezze vissza az átlátszó műanyag
burát, és nyomja meg.
