Biztosítékcsere
135
GYORSSEGÉLY
8

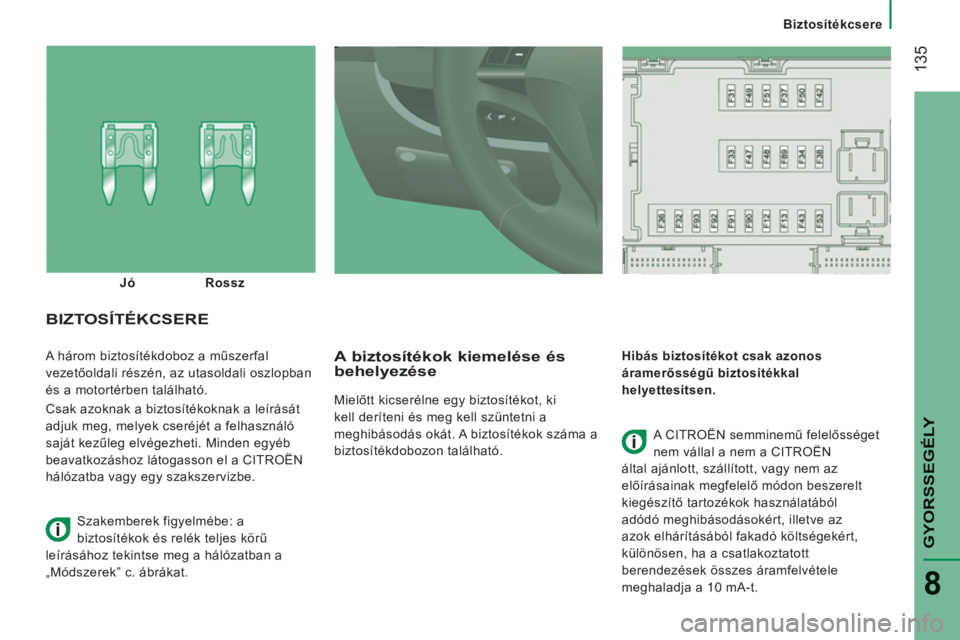

A három biztosítékdoboz a műszerfal
vezetőoldali részén, az utasoldali oszlopban
és a motortérben található.
Csak azoknak a biztosítékoknak a leírását
adjuk meg, melyek cseréjét a felhasználó
saját kezűleg elvégezheti. Minden egyéb
beavatkozáshoz látogasson el a CITROËN
hálózatba vagy egy szakszervizbe. A biztosítékok kiemelése ésbehelyezése
Mielőtt kicserélne egy biztosítékot, ki
kell deríteni és meg kell szüntetni a
meghibásodás okát. A biztosítékok száma a
biztosítékdobozon található.
Hibás biztosítékot csak azonos
áramerősségű biztosítékkal
helyettesítsen.
BIZTOSÍTÉKCSERE

A CITROËN semminemű felelősséget
nem vállal a nem a CITROËN
által ajánlott, szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használatából
adódó meghibásodásokért, illetve az
azok elhárításából fakadó költségekért,
különösen, ha a csatlakoztatott
berendezések összes áramfelvétele
meghaladja a 10 mA-t.
Jó
Rossz
Szakemberek figyelmébe: a
biztosítékok és relék teljes körű
leírásához tekintse meg a hálózatban a
„Módszerek” c. ábrákat.

Biztosítékcsere
136

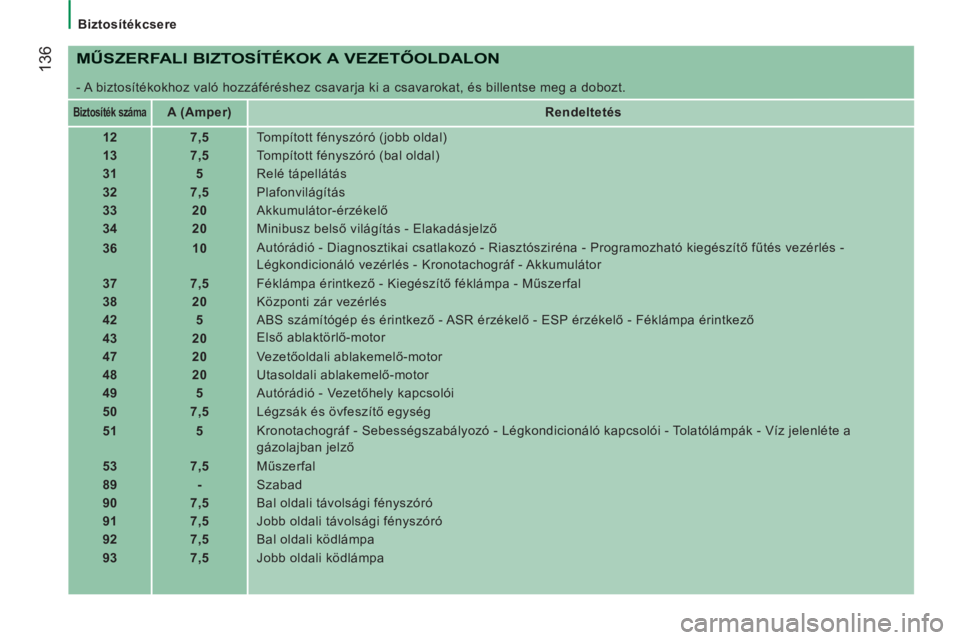

MŰSZERFALI BIZTOSÍTÉKOK A VEZETŐOLDALON

- A biztosítékokhoz való hozzáféréshez csavarja ki a csavarokat, és billentse meg a dobozt.



Biztosíték száma




A (Amper)


Rendeltetés



12


7,5
Tompított fényszóró (jobb oldal)


13


7,5
Tompított fényszóró (bal oldal)


31


5
Relé tápellátás


32


7,5
Plafonvilágítás


33


20
Akkumulátor-érzékelő


34


20
Minibusz belső világítás - Elakadásjelző


36


10
Autórádió - Diagnosztikai csatlakozó - Riasztósziréna - Programozható kiegészítő fűtés vezérlés -
Légkondicionáló vezérlés - Kronotachográf - Akkumulátor


37


7,5
Féklámpa érintkező - Kiegészítő féklámpa - Műszerfal


38


20
Központi zár vezérlés


42


5
ABS számítógép és érintkező - ASR érzékelő - ESP érzékelő - Féklámpa érintkező


43


20
Első ablaktörlő-motor


47


20
Vezetőoldali ablakemelő-motor


48


20
Utasoldali ablakemelő-motor


49


5
Autórádió - Vezetőhely kapcsolói


50


7,5
Légzsák és övfeszítő egység


51


5
Kronotachográf - Sebességszabályozó - Légkondicionáló kapcsolói - Tolatólámpák - Víz jelenléte a
gázolajban jelző


53


7,5
Műszerfal


89


-
Szabad


90


7,5
Bal oldali távolsági fényszóró


91


7,5
Jobb oldali távolsági fényszóró


92


7,5
Bal oldali ködlámpa


93


7,5
Jobb oldali ködlámpa

Biztosítékcsere
137
GYORSSEGÉLY
8


Biztosíték
száma


A (Amper)


Rendeltetés



54


-
Szabad


55


15
Fűthető ülések


56


15
12 V-os csatlakozó


57


10
Programozható kiegészítő fűtés


58


15
Jégmentesítés: hátsó szélvédő (bal)


59


15
Jégmentesítés: hátsó szélvédő (jobb)


60


-
Szabad


61


-
Szabad


62


-
Szabad


63


10
Programozható kiegészítő fűtés kapcsolója


64


-
Szabad


65


30
Programozható kiegészítő fűtés ventilátor
BIZTOSÍTÉKOK AZ UTASOLDALI OSZLOPBAN

- Pattintsa le a fedelet.

A művelet végrehajtását követően
gondosan zárja vissza a fedelet.

Biztosítékcsere
138

BIZTOSÍTÉKOK A MOTORTÉRBEN

- A biztosítékokhoz való hozzáféréshez
távolítsa el az anyacsavarokat, és billentse
meg a dobozt.

Biztosíték
száma


A (Amper)


Rendeltetés



1


40
ABS szivattyú tápellátás


2


50
Gázolaj izzítóegység


3


30
Indításgátló érintkező


4


30
Fényszóró-mosó szivattyú


8


40
Utastéri motorventilátor egység


9


15
Hátsó 12 V-os csatlakozó


10


15
Kürt


14


15
Első 12 V-os csatlakozó


15


10
Szivargyújtó


20


30
Ablakmosó szivattyú


21


15
Üzemanyag-szivattyú tápellátás


24


15
Kiegészítő mentőautó-konzol - Visszapillantók


30


15
Jégmentesítés

Ablaktörlőlapát cseréje
139
GYORSSEGÉLY
8
ABLAKTÖRLŐLAPÁT
C
SERÉJE
Az ablaktörlőlapátokhoz és az
ablakmosó-folyadék kimeneti
nyílásához az első lökhárítón kiképzett
fellépő segítségével férhet hozzá.

Az első lapát cseréje

Emelje fel a kart.
A gomb megnyomásával pattintsa ki, majd
kifelé húzva szerelje le a lapátot.
Szerelje fel az új lapátot, majd ellenőrizze,
hogy megfelelően sikerült-e rögzítenie.
Hajtsa vissza a kart.
A hátsó lapát cseréje

Emelje fel a kart, pattintsa ki, és szerelje le
a lapátot.
Szerelje fel az új lapátot és hajtsa vissza
a kart.

Az ablaktörlőlapátok eredeti helyzetbe
történő visszahelyezéséhez adja rá a
gyújtást és működtesse az
ablaktörlő-kapcsolót. Ellenőrizze, hogy az ablak- vagy
fényszórómosó-folyadék kimeneti nyílása
nincs-e eltömődve.

A gépjármű vontatása
14
0

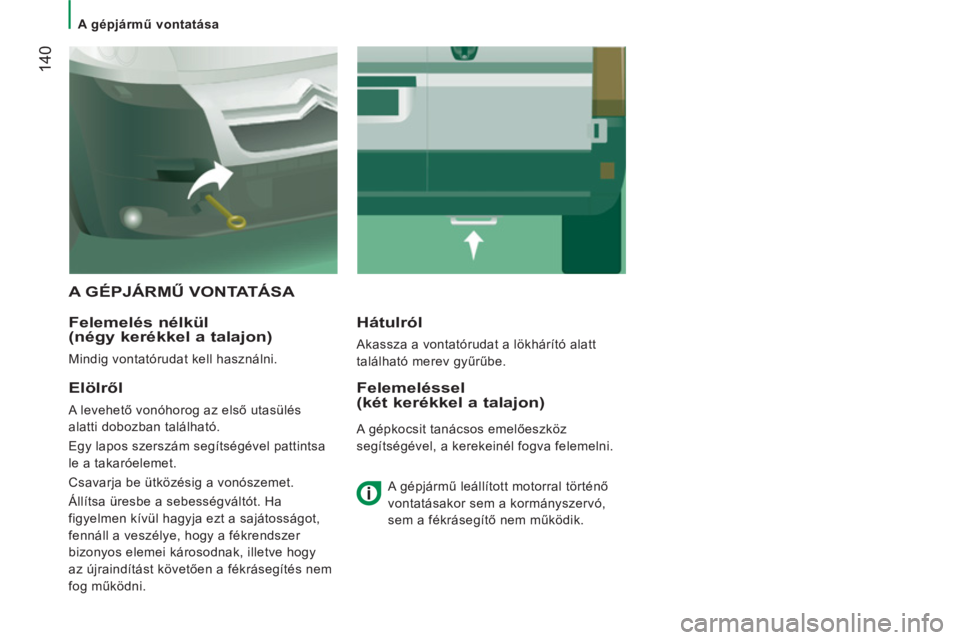

A GÉPJÁRMŰ VONTATÁSA

Felemelés nélkül
(négy kerékkel a talajon)

Mindig vontatórudat kell használni.
Hátulról

Akassza a vontatórudat a lökhárító alatt
található merev gyűrűbe.


Elölről

A levehető vonóhorog az első utasülés
alatti dobozban található.
Egy lapos szerszám segítségével pattintsa
le a takaróelemet.
Csavarja be ütközésig a vonószemet.
Állítsa üresbe a sebességváltót. Ha
figyelmen kívül hagyja ezt a sajátosságot,
fennáll a veszélye, hogy a fékrendszer
bizonyos elemei károsodnak, illetve hogy
az újraindítást követően a fékrásegítés nem
fog működni.
Felemeléssel (két kerékkel a talajon)

A gépkocsit tanácsos emelőeszköz
segítségével, a kerekeinél fogva felemelni.

A gépjármű leállított motorral történő
vontatásakor sem a kormányszervó,
sem a fékrásegítő nem működik.
