2012 CITROEN DS5 HYBRID InstruksjonsbØker (in Norwegian)

199Praktiske opplysninger

Ta u t patronen
)Fjern den sor te slangen.)Frigjør den bøyde bunnen til den hvite slangen. )Hold kompressoren loddrett.)Løsne patronen nedenfra.



Vær forsiktig, det kan renne ut væske.
Siste forbruksdato står oppfør t på patronen.Væskepatronen er til engangsbruk.
Selv når den bare er litt brukt, må denskiftes ut. Etter bruk, kast ikke patronen ute inaturen. Lever den til en CITROËN-forhandler eller til en miljøstasjon.
Glem ikke å kjøpe en ny patrontetningsmiddel hos CITROËN-forhandlernett eller hos et kvalifisertverksted.

Kontroll av trykk/
Oppumping av gjenstander
Du kan bruke kompressoren, uten innsprøytingav produkt, til å:
- kontrollere eller pumpe opp dekkene når
dekktrykket er lavt,
- pumpe opp andre
gjenstander (ballonger, sykkeldekk, osv.).
)
Drei hendelen Atil posisjon "Oppumping". )
Rull den sorte slangen H
helt ut.)
Koble den sor te slangen til
ventilen på dekket eller på tilbehøret du
ønsker å pumpe opp.Om nødvendig, monter først ett av
munnstykkene som følger med settet.
) Koble den elektriske kontakten på
kompressoren til bilens 12 V-kontakt.
) Star t bilen og la motoren gå. )
Reguler trykket ved hjelp av kompressoren(for å pumpe inn luft: bryter B
i posisjon "I"
;
for å slippe ut luft: bryter Bi posisjon "O"
og trykk på knapp C ), i henhold til de
anvisninger som står på etiketten for
dekktrykk eller trykket som gjelder for gjenstanden du pumper opp. ) Fjern settet, og rydd det bor t.

Hjulskift Fremgangsmåte for demontering av et defekt hjul og montering av reser vehjul, ved hjelp av verktøy som følger med bilen.
Verktøyet som skal brukes til hjulski
ft er plassert under gulvet i bagasjerommet.
Tilgang til verktøyet

Liste over verktøy
Alt dette verktøyet er spesielt tilpasset din bil og
varierer avhengig av utstyr. Det må ikke brukes tilandre formål. 1. Hjulnøkkel.
Brukes til å demontere hjulkapselen og hjulboltene. 2.Jekk med integrert sveiv.
Brukes til å løfte opp hjulet.3.Ver k tøy til "navkoppene" på hjulboltene.
Brukes til å demontere beskyttelsene (navkoppene) på boltene på aluminiumshjul. 4. Hjulkapselverktøy.
Brukes til å demontere hjulkapslene påaluminiumshjul.
5. Overgang for låsbare hjulbolter (i hanskerommet).
Brukes til å tilpasse hjulnøkkelen til de spesielle "låsbare" hjulboltene.
6.Støtteklosser for å støtte opp hjulene på bilen.7. Ta u e krok.
Se avsnittet "Tauing av bilen".8.Forlenger til hjulnøkkel.
Brukes til å løsne/tiltrekke mutteren til
vinsjekabelen. 9. Betjening for nødopplåsing av den elektriske parkeringsbremsen.
Se avsnittet "Elektrisk parkeringsbrems" og deretter "Nødbrems".














Detektering av lavt dekktrykk

Reservehjulet er ikke utstyrt med sensor. Det punkter te hjulet skalrepareres hos CITROËN-forhandlernett
eller hos et kvalifisert verksted.

Før det utføres arbeid på bilen, slå avtenningen ( Ready
-lampen slukker) for åunngå skader som skyldes automatisk start av motoren.











Ved bruk av et løfteapparat (en jekk, for
eksempel), vær nøye med å plasserejekken på de riktige stedene for å unngåå skade høyspenningsledningene.

Praktiske opplysninger

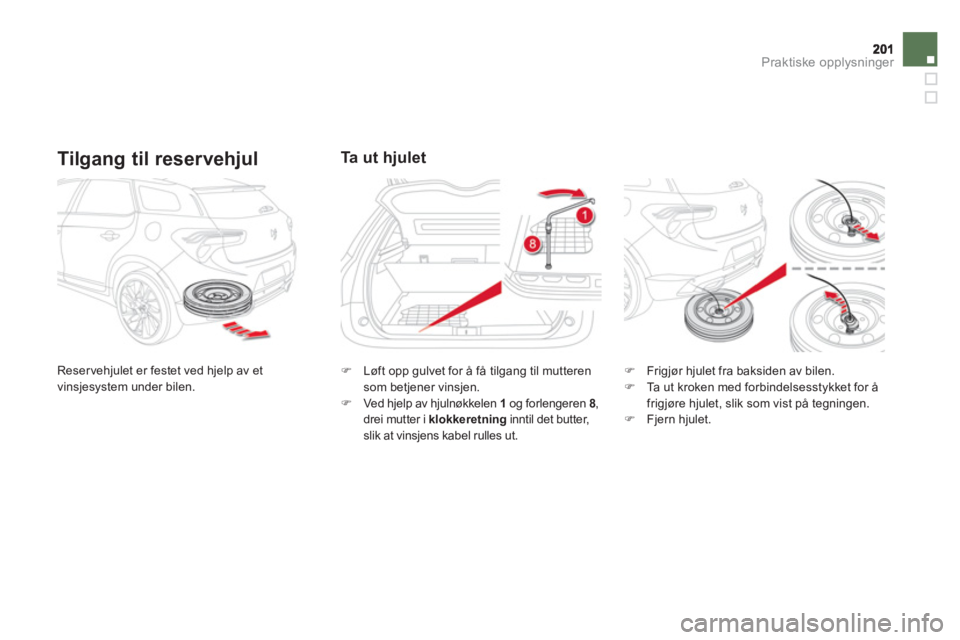

Tilgang til reservehjul

Reservehjulet er festet ved hjelp av et
vinsjesystem under bilen.
Ta ut hjulet
) Løft opp gulvet for å få tilgang til mutterensom betjener vinsjen.)
Ved hjelp av hjulnøkkelen 1og forlengeren 8,drei mutter i klokkeretning
inntil det butter, slik at vinsjens kabel rulles ut.
)
Frigjør hjulet fra baksiden av bilen.)
Ta ut kroken med forbindelsesstykket for å
frigjøre hjulet, slik som vist på tegningen.
) Fjern hjulet.

Legge på plass hjulet igjen
)Før kroken med forbindelsesstykket inn i hjulet, slik som vist på illustrasjonen.) Tilbakemonter hjulet under bilen, ved ådreie mutteren som betjener vinsjen imotsatt vei av klokkeretningen, ved hjelp
av hjulnøkkelen 1 og forlengeren 8.
)Stram helt til og kontroller at hjulet ligger loddrett trykket mot gulvet.

203Praktiske opplysninger

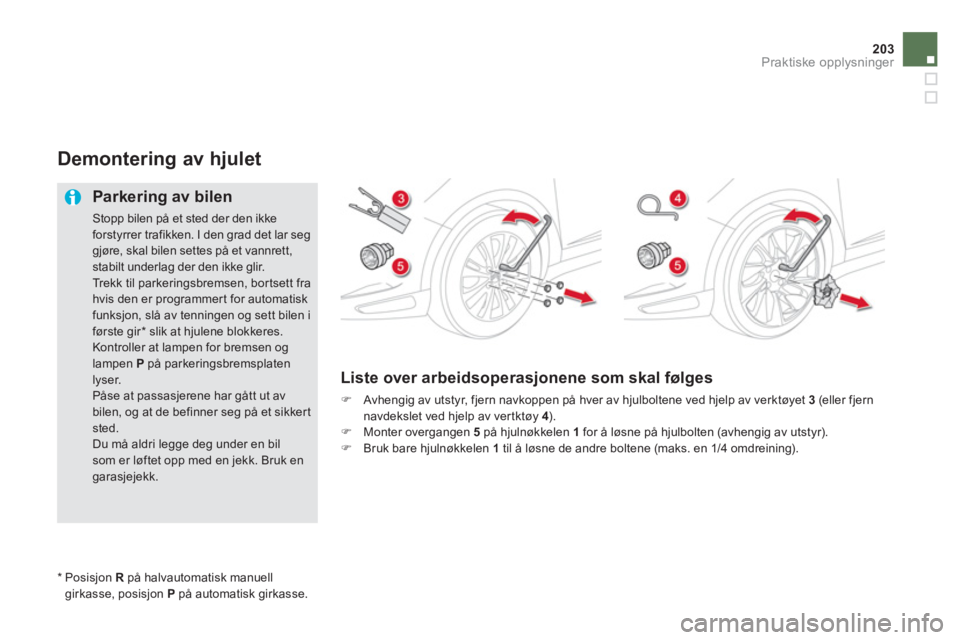

Demontering av hjulet

Parkering av bilen

Stopp bilen på et sted der den ikke forstyrrer trafikken. I den grad det lar seg gjøre, skal bilen settes på et vannrett,stabilt underlag der den ikke glir.
Trekk til parkeringsbremsen, bor tsett fra hvis den er programmert for automatiskfunksjon, slå av tenningen og sett bilen i første gir *
slik at hjulene blokkeres.
Kontroller at lampen for bremsen oglampen P
på parkeringsbremsplatenlyser.
Påse at passasjerene har gått ut avbilen, og at de befinner seg på et sikkertsted.

Du må aldri legge deg under en bil som er løftet opp med en jekk. Bruk en garasjejekk.
Liste over arbeidsoperasjonene som skal følges
)
Avhengig av utstyr, fjern navkoppen på hver av hjulboltene ved hjelp av verktøyet 3
(eller fjern
navdekslet ved hjelp av vertktøy 4).) Monter overgangen 5
på hjulnøkkelen 1for å løsne på hjulbolten (avhengig av utstyr). )
Bruk bare hjulnøkkelen 1til å løsne de andre boltene (maks. en 1/4 omdreining).

*
Posis
jon R
på halvautomatisk manuellgirkasse, posisjon Ppå automatisk girkasse.

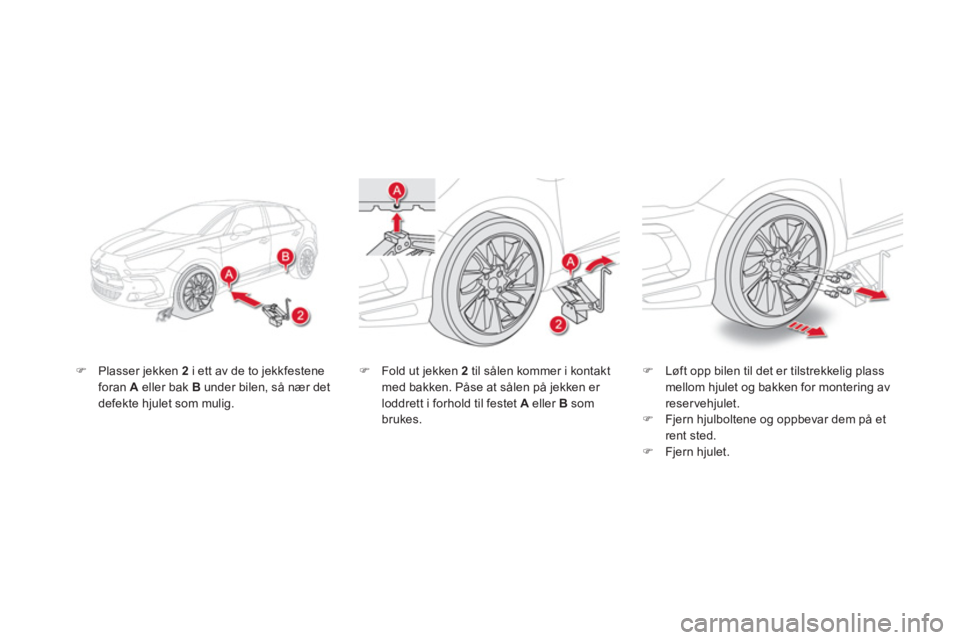

)Plasser jekken 2i ett av de to jekkfesteneforan A eller bak Bunder bilen, så nær det
defekte hjulet som mulig.
)Løft opp bilen til det er tilstrekkelig plass mellom hjulet og bakken for montering av reservehjulet.)Fjern hjulboltene og oppbevar dem på et rent sted. )Fjern hjulet.
) Fold ut jekken 2til sålen kommer i kontakt
med bakken. Påse at sålen på jekken er loddrett i forhold til festet A eller B
som brukes.

205
Praktiske opplysninger

Montering av hjulet
Feste av reservehjul avtypen "nødhjelpshjul"
Dersom bilen er utstyrt med aluminiumsfelger, er det, når hjulboltenestrammes til ved tilbakemontering, normaltå konstatere at mellomleggsskivene ikkekommer i kontakt med nødhjelpshjulet. Hjulet holdes på plass ved konisk trykk avhver hjulbolt.
Etter skifte av hjul
For riktig oppbevaring av hjulet ibagasjerommet (ikke på plassen tilnødhjelpshjulet), fjern først det midtredekslet. Ved bruk av reser vehjul av typen "nødhjelpshjul" må du ikke kjøre i over 80 km/t. Få tilstrammingen av boltene og dekktrykket på reservehjulet kontrollert hos CITROËN-forhandlernett eller hos
et kvalifisert verksted. Få det defekte hjulet reparert ogtilbakemonter det på bilen så snar t sommulig.


Liste over arbeidsoperasjonene som skal følges
)
Plasser hjulet på navet.)
Stram til boltene for hånd. )
Foreta en første tiltrekking av den låsbarehjulbolten ved hjelp av hjulnøkkelen 1utstyrt med overgangen 5.)
Foreta en første tiltrekking av de andre
boltene ved hjelp av hjulnøkkelen 1 utenovergangen.

)Før bilen ned. )Fold sammen jekken 2 og fjern den. )
Blokker den låsbare hjulbolten ved hjelp avhjulnøkkelen 1
utstyrt med overgangen 5.)
Blokker de andre boltene ved hjelp av hjulnøkkelen 1
uten overgangen.)
Tilbakemonter navkoppene på hver bolt (avhengig av utstyr). )
Plasser verktøyet i boksen.
