11
KÄYTÄNNÖN TIETOJA

Työvaiheet


)
Aseta pyörä paikoilleen navan päälle.

)
Kierrä pultit mahdollisimman tiuk-
kaan käsin.

)
Kiristä lukkopulttia (jos autossa on
ne varusteena) hieman pyöräavai-
mella 1
, jossa on erikoisholkki 4
.

)
Kiristä muita pultteja hieman pelkällä
pyöräavaimella 1
.

)
Laske auto takaisin maahan.

)
Taita tunkki 2
kokoon ja irrota se.

Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän
asianmukaisesti tavaratilaan,
poista ensin keskiön suojus.
Kun autossa on erikoiskapea
varapyörä, älä ylitä 80 km/h:n
nopeutta.
Anna CITROËN-verkoston tai
valtuutetun korjaamon tarkastaa
mahdollisimman pian pulttien ki-
ristys ja varapyörän ilmanpaine.
Korjauta puhjennut rengas ja
asenna se mahdollisimman pian
paikalleen.


Pyörän kiinnitys


)
Kiristä lukkopultti (jos autossa on ne
varusteena) pyöräavaimella 1
, jossa
on erikoisholkki 4
.

)
Kiristä muut pultit pelkällä pyörä-
avaimella 1
.

)
Laita nupit jokaisen pultin päälle
(vain alumiinivanteissa).

)
Aseta työkalut työkalulaatikkoon.

11
144
KÄYTÄNNÖN TIETOJA
LAMPUN VAIHTAMINEN
Toimintaohjeet viallisen polttimon vaih-
tamiseksi uuteen.



1.
Suuntavalot (H21 W keltainen)


2.
Lähivalot (H7 - 55 W)


3.
Kaukovalot (H1 - 55 W)


4.
Seisontavalot (W 5 W)


5.
Etus

umuvalot (PSX 24 W)


Valonheittimien lasipinta on po-
lykarbonaattia, joka on käsitelty
suojalakalla:


)
älä puhdista niitä kuivalla tai
hankaavalla liinalla, äläkä
puhdistusaineella tai liuoti-
naineella

)

käytä pesusientä ja saippuavettä


)
kun käytät painepesua pintty-
neisiin likatahroihin, älä suihkuta
liian kauan aikaa valonheittimiin,
lamppuihin ja niiden ympäris-
töön, etteivät niiden lakkapinta ja
tiivisteet vahingoitu.


Etuvalot




)
Älä koske sormin halogee-
nipolttimon lasiosaan, vaan
käytä nukkaamatonta liinaa.
Ennen polttimoiden vaihtoa täy-
tyy valojen olla sammutettuina
joitakin minuutteja (ne saattavat
aiheuttaa vakavia palovammoja).
Ainoastaan anti-ultravioletti (UV)-
polttimoiden käyttö on sallittu, jot-
ta valonheitin ei vahingoitu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyp-
piä ja ominaisuuksiltaan sama
kuin edellinen.

11
145
KÄYTÄNNÖN TIETOJA


Suuntavalojen vaihtaminen

Ambranväriset eli keltaiset lamput,
kuten suuntavalot, on vaihdettava
samanlaisiin ja samanvärisiin.


)
Irrota muovinen suojakansi.

)

Vedä lampunkantaa ja vaihda polttimo.

Asenna osat takaisin paikalleen päin-
vastaisessa järjestyksessä.
Lampun vaihtamisen jälkeen sulje
muovikansi huolellisesti, jotta va-
lonheitin pysyy tiiviinä.
Jos suuntavalon (oikea tai vasen)
merkkivalo vilkkuu nopeasti, on se
osoitus viallisesta polttimosta.













Kaukovalojen vaihtaminen


)
Poista muovinen suojakansi vetä-
mällä kielekkeestä.

)
Irrota polttimon liitin.

)
Levitä jousia, jotta polttimo irtoaa.

)
Vedä polttimo irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.

Seisontavalojen vaihtaminen


)
Poista muovinen suojakansi vetä-
mällä kielekkeestä.

)
Vedä lampunkantaa.

)
Vedä polttimo irti ja vaihda se.
Asenna osat takaisin päinvastaisessa
järjestyksessä.






Lähivalojen vaihtaminen


)
Poista muovisuojus vetämällä kie-
lekkeestä.

)

Kierrä lampunkantaa neljänneskierros.

)
Irrota polttimo ja vaihda se.
Asenna osat paikalleen päinvastaisessa
järjestyksessä.

11
146
KÄYTÄNNÖN TIETOJA

Sivuvilkkujen vaihtaminen
Polttimoita saa CITROËN-verkostolta
tai valtuutetulta korjaamolta.


)

Työnnä ruuvimeisseli sivuvilkun sivusta.


)
Käännä ruuvimeisseliä, jotta sivu-
vilkku nousee ja irrota se.

)
Irrota sivuvilkun liitin.
Kun asennat osat paikalleen:


- varo vahingoittamasta auton maali-
pintaa ruuvimeisselillä,

-
älä päästä johtoa ja liitintä liukumaaan
lokasuojan sisään.

Asenna osat takaisin päinvastaisessa
järjestyksessä.
Jos polttimon vaihdossa on vaikeuk-
sia, ota yhteys CITROËN-verkostoon
tai valtuutettuun korjaamoon.









Etusumuvalojen vaihtaminen
Polttimoita saa CITROËN-verkostolta
tai valtuutetulta korjaamolta.


)
Irrota säleikkö, joka sijaitsee etusumu-
valon alapuolella.

)
Irrota lampunkannan liitin painamalla
kielekkeestä.

)
Irrota lampunkanta painamalla kahta
hakasta (ylhäällä ja alhaalla).
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Polttimoiden vaihtamisessa voit
myös kääntyä CITROËN-verkoston
tai valtuutetun korjaamon puoleen.

11
147
KÄYTÄNNÖN TIETOJA
Takavalot


1.

Jarruvalot/seisontavalot (12VP21/5W)


2.
Sumuvalo, vasen (PR21W)

Peruutusvalo, oikea (P21W)


3.
Suuntavalot (P21W)


Lamppujen vaihtaminen - jarruvalot/
seisontavalot/suuntavalot


)
Kierrä auki valon kaksi kiinnitysruuvia,

)
vedä valo varovasti ulos kannan suun-
taisesti,
)
kierrä neljänneskierroksen verran
vastaavaa lampunkantaa,

)
vedä viallinen polttimo ulos ja vaihda se.

Kun asennat osat takaisin paikalleen,
toimi päinvastaisessa järjestyksessä.

11
148
KÄYTÄNNÖN TIETOJA

Takasumuvalon/peruutusvalon
vaihtaminen


)
Avaa tavaratilan luukku,

)
paina kielekkeitä kahdella ruuvi-
meisselillä,

)
irrota valon liitin pitimestään,

)
kierrä neljänneskierroksen verran
lampunkantaa,

)
irrota polttimo ja vaihda se.
Kun asennat osat takaisin paikalleen,
tee toimenpiteet päinvastaisessa järjes-
tyksessä.
Lisäjarruvalon polttimoiden vaihto
(4 polttimoa W5W)


)
Avaa tavaratila,

)
irrota sisäverhouksen kaksi peite-
läppää,

)
työnnä lamppua kahdella ruuvimeis-
selillä, jotta saat sen ulos paikaltaan,

)
kierrä viallisen polttimon lampun-
kantaa neljänneskierroksen verran,

)
irrota polttimo ja vaihda se.
Kun asennat osat takaisin paikalleen,
toimi päinvastaisessa järjestyksessä.
Rekisterikilven valon vaihtaminen
(W5W)


)
Työnnä pieni ruuvimeisseli toiseen
läpinäkyvän muoviosan koloista,

)
irrota se pitimistään työntämällä sitä
ulospäin,

)
irrota muovinen osa,

)
irrota polttimo ja vaihda se.
Kun asennat osat takaisin paikalleen,
toimi päinvastaisessa järjestyksessä.

11
KÄYTÄNNÖN TIETOJA

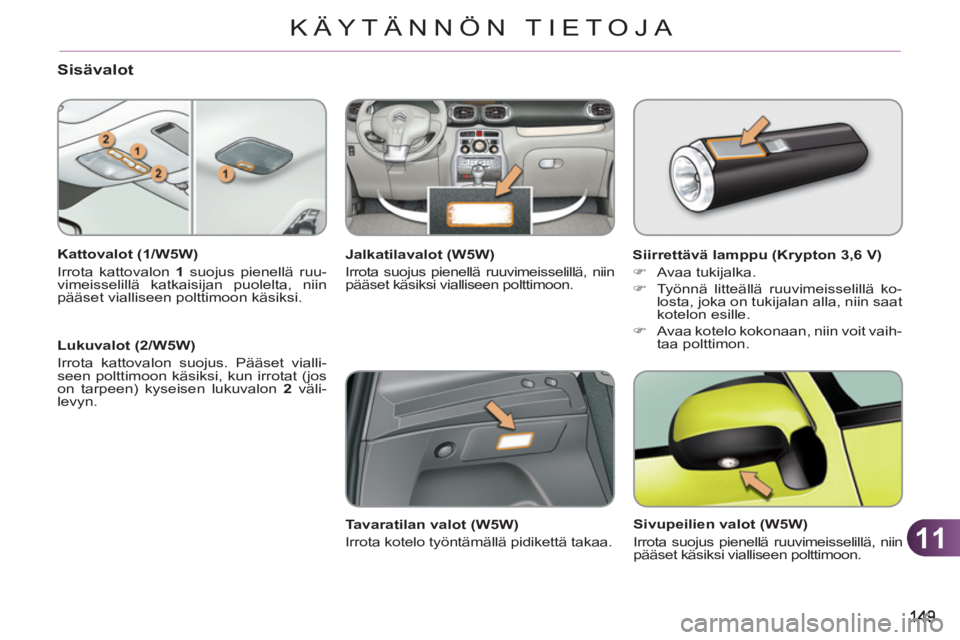

Sisävalot

Kattovalot (1/W5W)
Irrota kattovalon 1
suojus pienellä ruu-
vimeisselillä katkaisijan puolelta, niin
pääset vialliseen polttimoon käsiksi.

Lukuvalot (2/W5W)
Irrota kattovalon suojus. Pääset vialli-
seen polttimoon käsiksi, kun irrotat (jos
on tarpeen) kyseisen lukuvalon 2
väli-
levyn.
Jalkatilavalot (W5W)
Irrota suojus pienellä ruuvimeisselillä, niin
pääset käsiksi vialliseen polttimoon.

Tavaratilan valot (W5W)
Irrota kotelo työntämällä pidikettä takaa.
Siirrettävä lamppu (Krypton 3,6 V)


)
Avaa tukijalka.

)
Työnnä litteällä ruuvimeisselillä ko-
losta, joka on tukijalan alla, niin saat
kotelon esille.

)
Avaa kotelo kokonaan, niin voit vaih-
taa polttimon.


Sivupeilien valot (W5W)
Irrota suojus pienellä ruuvimeisselillä, niin
pääset käsiksi vialliseen polttimoon.

11
KÄYTÄNNÖN TIETOJA
CITROËN ei ota vastuuta kus-
tannuksista, jotka aiheutuvat
auton korjauksista tai toimin-
tahäiriöistä, jotka aiheutuvat
sellaisten lisävarusteiden asen-
nuksesta, joita CITROËN ei
toimita tai suosittele, ja joita ei
ole asennettu sen ohjeiden mu-
kaan. Tämä koskee erityisesti
kaikkia laitteita, joiden yhteisku-
lutus on yli 10 milliampeeria.

Sähkötoimisten
lisävarusteiden asentaminen
Auton sähköjärjestelmä on tar-
koitettu vakiovarusteille tai valin-
naisille lisävarusteille.
Ennen kuin asennat muita va-
rusteita tai sähkötoimisia lisä-
varusteita autoosi, ota yhteys
CITROËN-verkostoon tai val-
tuutettuun korjaamoon.
SULAKKEEN VAIHTAMINEN
Toimintaohjeet viallisen sulakkeen vaih-
tamiseksi uuteen silloin, kun vastaavassa
toiminnossa on vika.

Työkalujen esilleottaminen

Sulakepinsetit ja vaihtosulakkeet löyty-
vät kojelaudan sulakerasian kannesta.
Saadaksesi ne esille:


)
irrota kansi kiinnikkeistä vetämällä
kannen reunasta

)
poista kansi kokonaan

)
irrota pinsetit.

Sulakkeen vaihtaminen

Ennen sulakkeen vaihtamista uuteen
on etsittävä vian syy ja korjattava vika.


)
Etsi viallinen sulake katsomalla su-
lakkeiden lankojen kuntoa.


)
Ota sulake paikaltaan tarkoitukseen
varatuilla pinseteillä.

)
Viallinen sulake tulee aina vaihtaa sa-
man ampeerimäärän sulakkeeseen.

)
Tarkista, että sulakerasiassa oleva
numero, päälle kaiverretun virran
voimakkuus ja alla olevan taulukon
numero ovat samat.
Ehjä

Viallinen
