2012 CITROEN C-ZERO Priručnik (in Serbian)

8
Praktične informacije
95



)
Odblokirajte vijke pomoću ključa za
skidanje točkova.

)
Postavite dizalicu u kontakt sa dva mesta
predviđenja za postolje, napred A
ili
nazad B
, najbliže točku koji treba da se
menja.

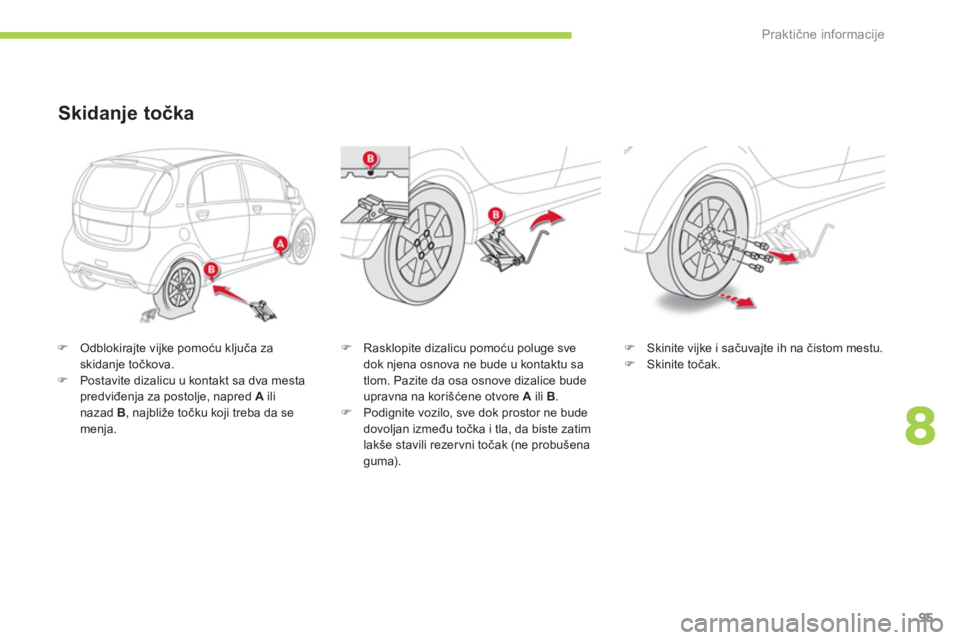

Skidanje točka


)
Rasklopite dizalicu pomoću poluge sve
dok njena osnova ne bude u kontaktu sa
tlom. Pazite da osa osnove dizalice bude
upravna na korišćene otvore A
ili B
.

)
Podignite vozilo, sve dok prostor ne bude
dovoljan između točka i tla, da biste zatim
lakše stavili rezer vni točak (ne probušena
guma).
)
Skinite vijke i sačuvajte ih na čistom mestu.

)
Skinite točak.

i
Praktične informacije
96

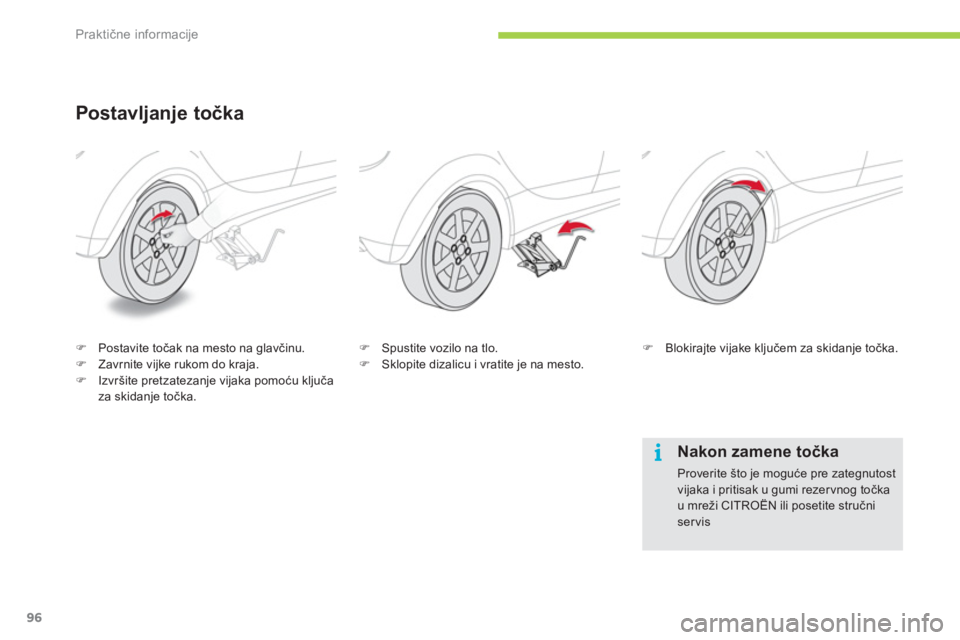

Postavljanje točka




)
Postavite točak na mesto na glavčinu.

)
Zavrnite vijke rukom do kraja.

)
Izvršite pretzatezanje vijaka pomoću ključa
za skidanje točka.
)
Spustite vozilo na tlo.

)
Sklopite dizalicu i vratite je na mesto.
)
Blokirajte vijake ključem za skidanje točka.



Nakon zamene točka

Proverite što je moguće pre zategnutost
vijaka i pritisak u gumi rezervnog točka
u mreži CITROËN ili posetite stručni
servis

8
!
Praktične informacije
97

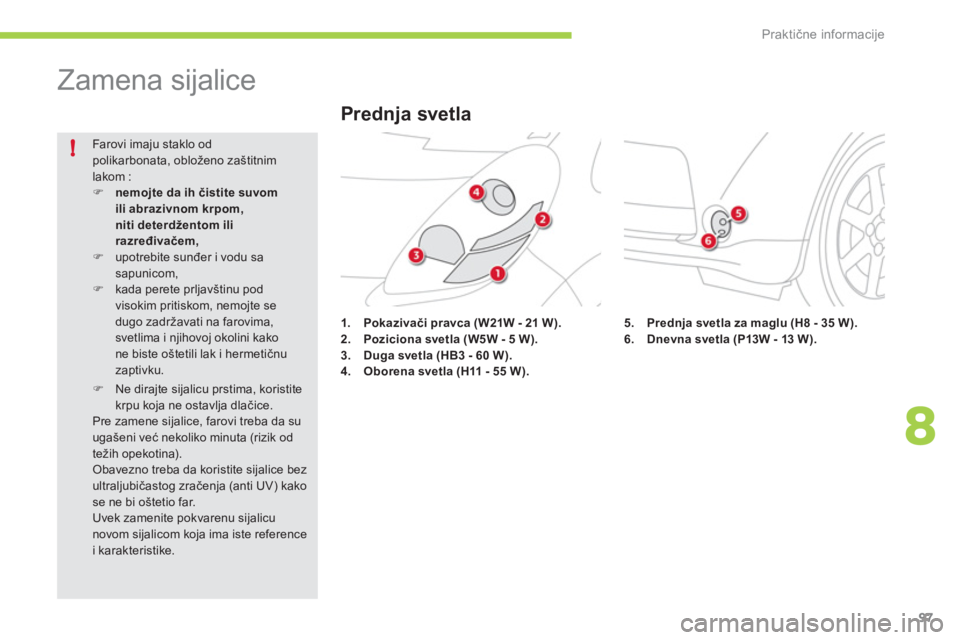

Zamena sijalice













































1.
Pokazivači
pravca
(W21W - 21 W).


2.
Poziciona svetla (W5W - 5 W).


3.
Duga svetla
(

HB3 - 60 W).


4.
Oborena svetla
(H11 - 55 W)

.
Farovi imaju staklo od
polikarbonata, obloženo zaštitnim
lakom :


)
nemojte da ih čistite suvom
ili abrazivnom krpom,
niti deterdžentom ili
razređivačem,


)
upotrebite sunđer i vodu sa
sapunicom,

)
kada perete prljavštinu pod
visokim pritiskom, nemojte se
dugo zadržavati na farovima,
svetlima i njihovoj okolini kako
ne biste oštetili lak i hermetičnu
zaptivku.



)
Ne dirajte sijalicu prstima, koristite
krpu koja ne ostavlja dlačice.
Pre zamene sijalice, farovi treba da su
ugašeni već nekoliko minuta (rizik od
težih opekotina).
Obavezno treba da koristite sijalice bez
ultraljubičastog zračenja (anti UV) kako
se ne bi oštetio far.
Uvek zamenite pokvarenu sijalicu
novom sijalicom koja ima iste reference
i karakteristike.


Prednja svetla


5.
Prednja svetla za maglu
(H8 - 35 W).


6.
Dnevna svetla (P13W - 13 W).

Praktične informacije
98

)

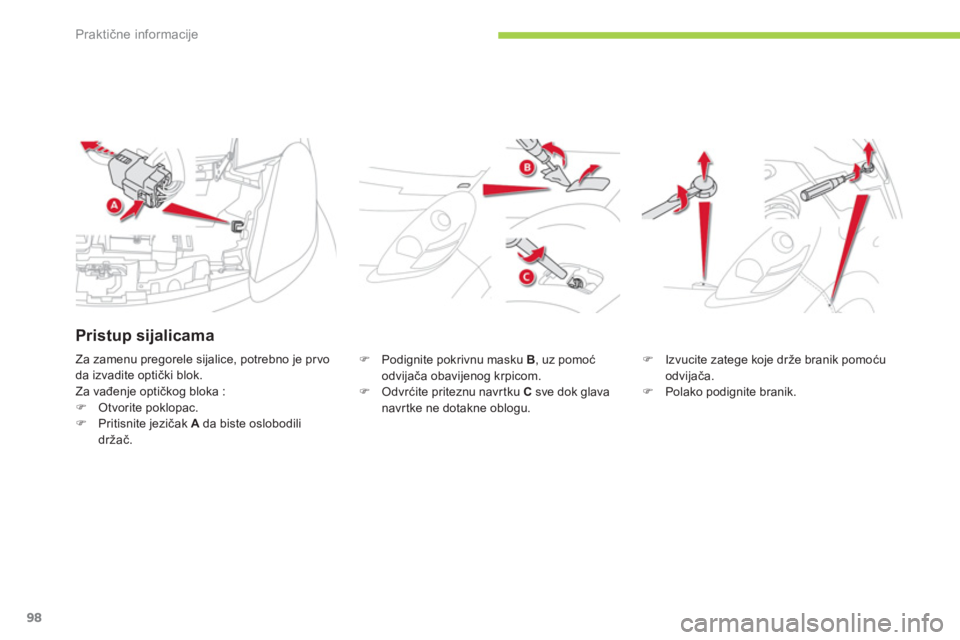

Podignite pokrivnu masku B
, uz pomoć
odvijača obavijenog krpicom.

)
Odvrćite priteznu navr tku C
sve dok glava
navr tke ne dotakne oblogu.
)
Izvucite zatege koje drže branik pomoću
odvijača.

)
Polako podignite branik. Za zamenu pregorele sijalice, potrebno je pr vo
da izvadite optički blok.
Za vađenje optičkog bloka :


)
Otvorite poklopac.

)
Pritisnite jezičak A
da biste oslobodili
držač.


Pristup sijalicama

8
Praktične informacije
99

)

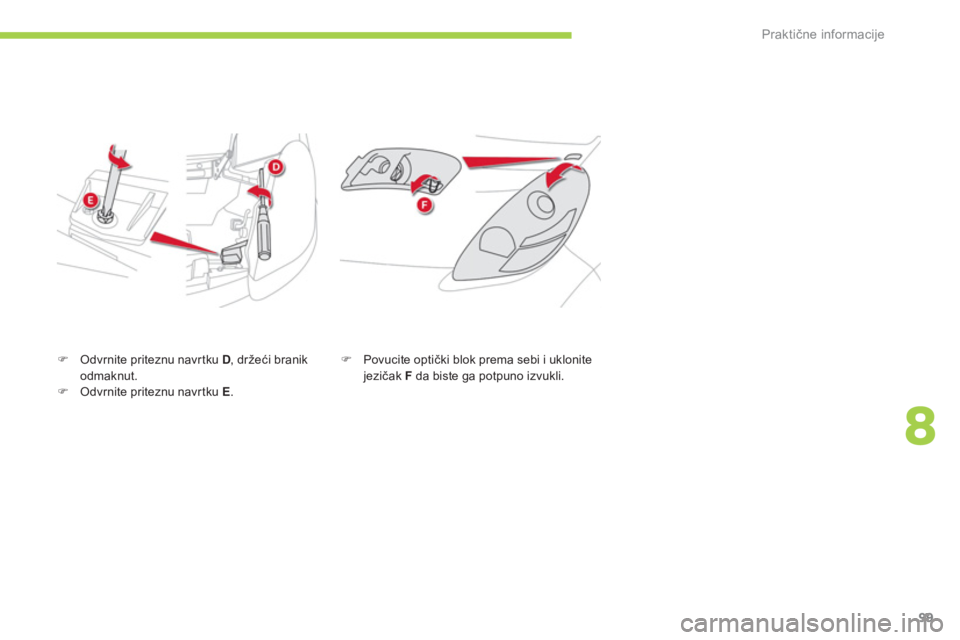

Odvrnite priteznu navr tku D
, držeći branik
odmaknut.

)
Odvrnite priteznu navr tku E
.
)
Povucite optički blok prema sebi i uklonite
jezičak F
da biste ga potpuno izvukli.

i
Praktične informacije
100

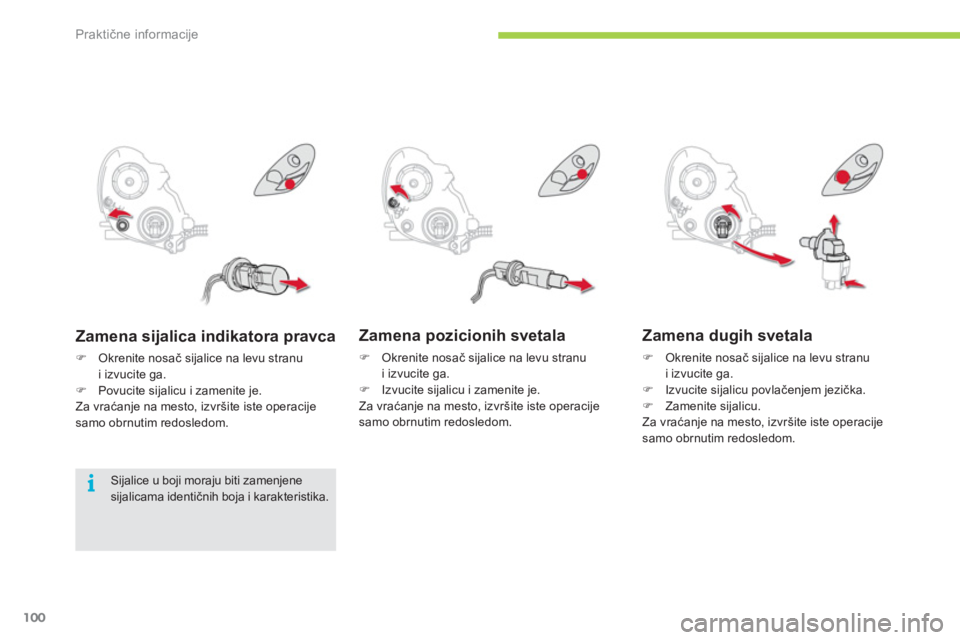

Zamena pozicionih svetala



)
Okrenite nosač sijalice na levu stranu
i izvucite ga.

)
Izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste operacije
samo obrnutim redosledom.


Zamena dugih svetala



)
Okrenite nosač sijalice na levu stranu
i izvucite ga.

)
Izvucite sijalicu povlačenjem jezička.

)
Zamenite sijalicu.
Za vraćanje na mesto, izvršite iste operacije
samo obrnutim redosledom.


Zamena sijalica indikatora pravca



)
Okrenite nosač sijalice na levu stranu
i izvucite ga.

)
Povucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite iste operacije
samo obrnutim redosledom.
Sijalice u boji moraju biti zamenjene
sijalicama identičnih boja i karakteristika.

8
Praktične informacije
101

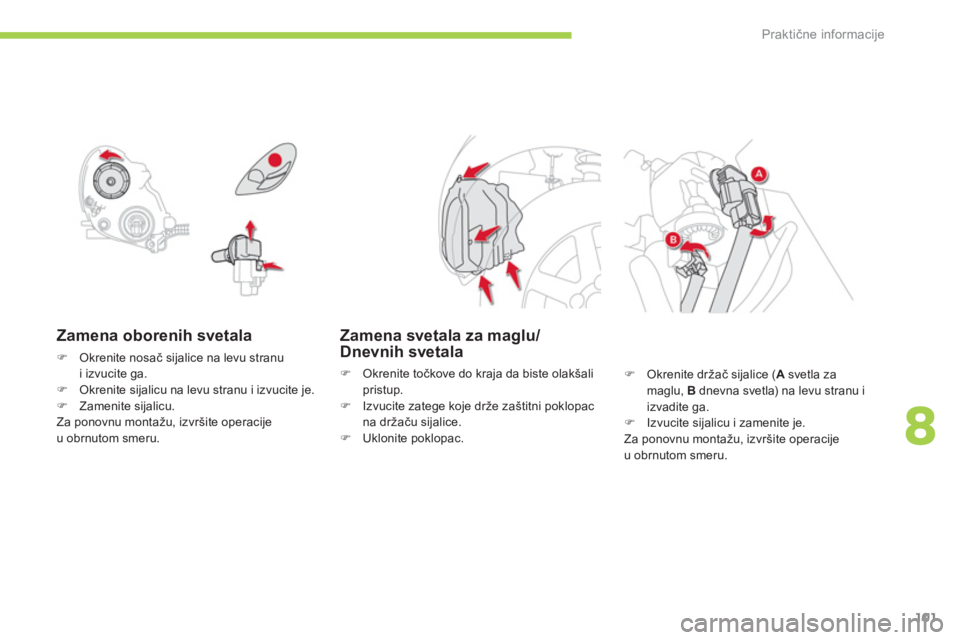

Zamena oborenih svetala



)
Okrenite nosač sijalice na levu stranu
i izvucite ga.

)
Okrenite sijalicu na levu stranu i izvucite je.

)
Zamenite sijalicu.
Za ponovnu montažu, izvršite operacije
u obrnutom smeru.


Zamena svetala za maglu/
Dnevnih svetala


)
Okrenite točkove do kraja da biste olakšali
pristup.

)
Izvucite zatege koje drže zaštitni poklopac
na držaču sijalice.

)
Uklonite poklopac.
)
Okrenite držač sijalice ( A
svetla za
maglu, B
dnevna svetla) na levu stranu i
izvadite ga.

)
Izvucite sijalicu i zamenite je.
Za ponovnu montažu, izvršite operacije
u obrnutom smeru.

i
i
Praktične informacije
102

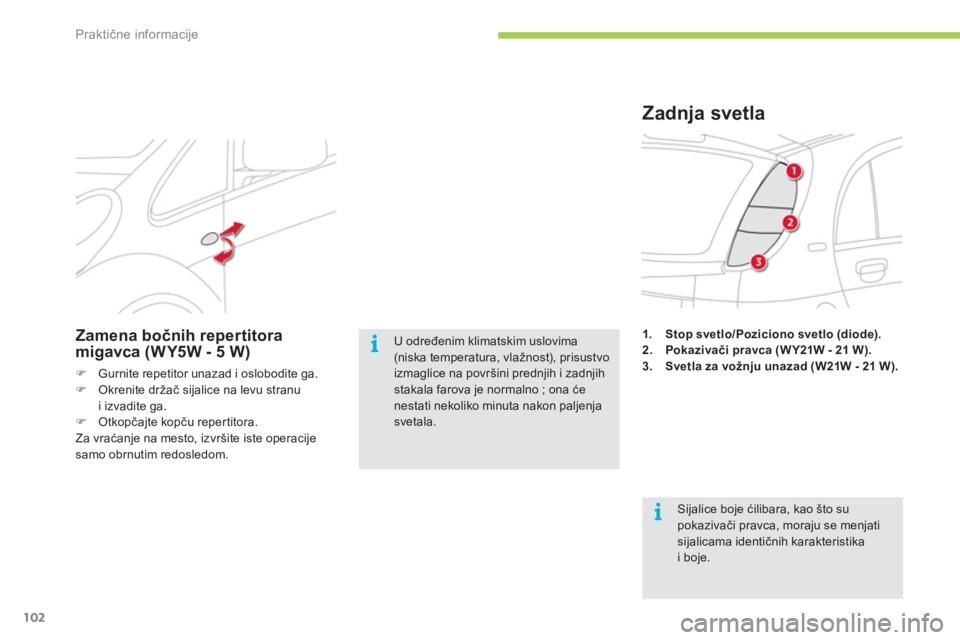

1.
Stop svetlo/Poziciono svetlo
(diode).


2.
Pokazivači pravca (W Y21W - 21 W).


3.
Svetla za vožnju unazad (W21W - 21 W).













































Zadnja svetla

Sijalice boje ćilibara, kao što su
pokazivači pravca, moraju se menjati
sijalicama identičnih karakteristika
i boje. U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisustvo
izmaglice na površini prednjih i zadnjih
stakala farova je normalno ; ona će
nestati nekoliko minuta nakon paljenja
svetala.



Zamena bočnih repertitora
migavca (WY5W - 5 W)


)
Gurnite repetitor unazad i oslobodite ga.

)
Okrenite držač sijalice na levu stranu
i izvadite ga.

)
Otkopčajte kopču reper titora.
Za vraćanje na mesto, izvršite iste operacije
samo obrnutim redosledom.
