9
i
Ver if ic aç ões
119










Controlos
Salvo indicação contrária, controle estes elementos, em conformidade com o livro de manutenção.
Caso contrário, solicite que sejam controlados pela rede CITROËN ou por uma oficina qualificada.


Filtro do habitáculo

Consulte o livro de manutenção
para conhecer a periodicidade de
substituição deste elemento.
Em função do meio ambiente
(atmosfera poeirenta...) e da utilização do
veículo (condução urbana...), substitua- o se
necessário com dupla frequência
.
Um filtro de habitáculo entupido pode deteriorar
o desempenho do sistema de ar condicionado
e dar origem a odores desagradáveis.
O desgaste dos travões depende do
estilo de condução, em par ticular
para os veículos utilizados na cidade,
em curtas distâncias. Pode ser
necessário inspeccionar o estado dos travões,
mesmo entre as revisões do veículo.
Aquando de uma fuga no circuito, a redução do
nível de líquido dos travões indica o desgaste
das placas.



















Placas dos travões

Utilize apenas produtos recomendados
pela CITROËN ou produtos
de qualidade e características
equivalentes.
Para optimizar o funcionamento de
elementos tão impor tantes como o
circuito de travagem, a CITROËN
selecciona e propõe produtos
específicos.


Tr a v ã o d e e s t a c i o n a m e n t o


Um percurso demasiado elevado
do travão de estacionamento ou a
constatação de perda de eficácia
deste sistema impõe a regulação
mesmo entre revisões.
A verificação deste sistema deve ser efectuada
pela rede CITROËN ou por uma oficina
qualificada.

Estado de desgaste dos
discos/tambores dos travões
Para obter informações relativas
à verificação do nível de desgaste
dos discos/tambores dos travões,
consulte a rede CITROËN ou uma
oficina qualificada.

Características técnicas
120

MODELO:



MOTORIZAÇÃO E BATERIA PRINCIPAL



Tipo variante versão:



1 N ZK Z Z



Motor eléctrico



Y4 F1


Te c n o l o g i a

Síncrona e ímanes permanentes de neodímio
Potência máxima: norma CEE (kW)
49
Regime de potência máxima (rpm)
2 500 a 8 000
Binário máximo: norma CEE (Nm)

18 0
Regime de binário máximo (rpm)
0 a 2 500

Bateria principal



Lithium-Ion


Capacidade energética (kWh)

16

Carga normal

Tensão (V)

220
Tempo de recarga
(

* )
(

** )
:


- 16 A

- 13 A

- 10 A

6 horas
7 horas
9 horas

Carga rápida

Tensão (V)

330
Tempo de recarga (80 % da carga) **
30 minutos

*
Consoante a rede eléctrica em vigor no país.

**
Tempo medido para temperaturas exteriores compreendidas entre 20 e 25 °C. A autonomia varia em função das condições climáticas exteriores, dos hábitos de condução do condutor, da utilização dos equipamentos eléctricos,
da frequência das recargas normais ou rápidas e do envelhecimento da bateria principal.

10
!
Características técnicas
121


PESOS (em kg)



Motor eléctrico



Y4 F1



Bateria principal



Lithium-Ion



Tipo variante versão:



1 N ZK Z Z


Ta r a

1 120
Peso em ordem de marcha

1 195
Peso máximo tecnicamente admissível em carga (MTAC)
1 450
Peso total de circulação autorizado (MTR A)
1 450
Carga máxima admissível no tejadilho (Peso das barras incluído)
43

O seu veículo não pode ser equipado com um dispositivo de reboque. Não pode receber um reboque.

Características técnicas
122





Dimensões (em mm)

10
i
i
Características técnicas
123














Elementos de identifi cação
Diferentes dispositivos de marcação visíveis para a identificação e a procura do veículo.

A. Placa de identificação Após

-

Venda -
Peças de Substituição.

Esta placa encontra-se fixa, através de rebites,
no interior do capot dianteiro. O controlo da pressão de enchimento
dos pneus deverá ser efectuado a frio,
pelo menos todos os meses.
Uma pressão de enchimento dos
pneus insuficiente aumenta o consumo
eléctrico do seu veículo, reduzindo a
sua autonomia.
B

. Etiqueta de identificação dos pneus.

Esta etiqueta encontra-se colada no pilar
central, do lado do condutor.
Esta etiqueta possui as seguintes informações:


- as pressões de enchimento dos pneus
(em bars),

- as características dos pneus,

- o tipo de pneu.
C. Placa do construtor.

Esta placa encontra-se fixa, através de rebites,
no pilar central, do lado esquerdo.

D. Número VIN do veículo.

Este número encontra-se gravado na cava da
roda, no interior da mala, do lado direito.
Para qualquer informação sobre a
colocação de correntes nos pneus,
consulte a rede CITROËN ou uma
oficina qualificada.
Ela inclui nomeadamente as seguintes
informações:


- o modelo do veículo,

- a referência de pintura,

- o tipo, variante, versão...

124

125
CHAMADA DE EMERGÊNCIA OU DE ASSISTÊNCIA

126

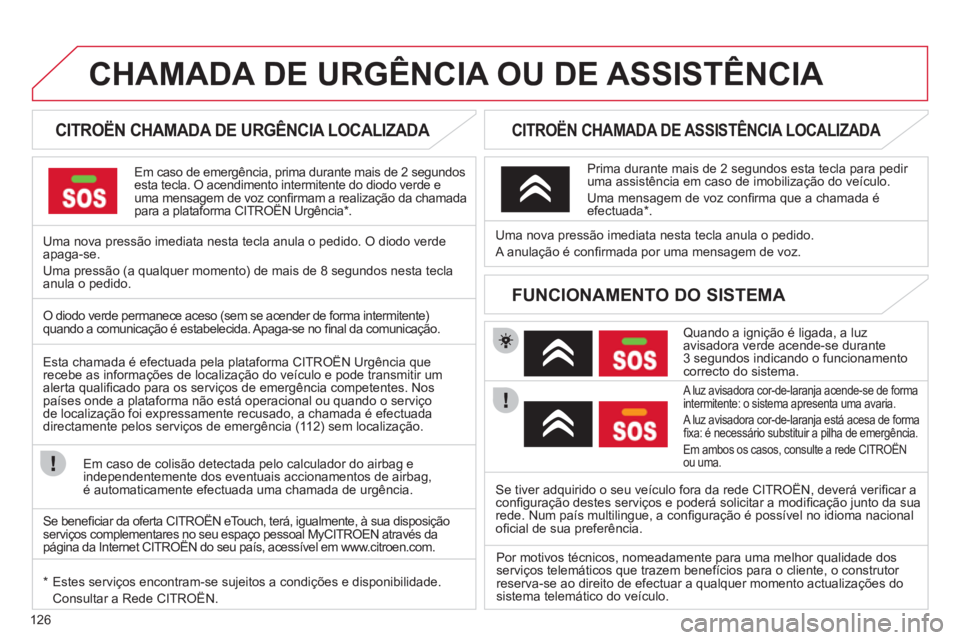

CHAMADA DE URGÊNCIA OU DE ASSISTÊNCIA








CITROËN CHAMADA DE URGÊNCIA LOCALIZADA


Em caso de emergência, prima durante mais de 2 segundos
esta tecla. O acendimento intermitente do diodo verde e
uma mensagem de voz confi rmam a realização da chamada
para a plataforma CITROËN Urgência * .

Uma nova pressão imediata nesta tecla anula o pedido. O diodo verde
apaga-se.
Uma pressão (a qualquer momento) de mais de 8 segundos nesta tecla
anula o pedido.


CITROËN CHAMADA DE ASSISTÊNCIA LOCALIZADA


Quando a ignição é ligada, a luz
avisadora verde acende-se durante
3 segundos indicando o funcionamento
correcto do sistema.


A luz avisadora cor-de-laranja acende-se de forma
intermitente: o sistema apresenta uma avaria.
A luz avisadora cor-de-laranja está acesa de forma
fi xa: é necessário substituir a pilha de emergência.
Em ambos os casos, consulte a rede CITROËN
ou uma.


Uma nova pressão imediata nesta tecla anula o pedido.
A anulação é confi rmada por uma mensagem de voz.

Prima durante mais de 2 segundos esta tecla para pedir
uma assistência em caso de imobilização do veículo.
Uma mensagem de voz confi rma que a chamada é
efectuada * .


FUNCIONAMENTO DO SISTEMA


O diodo verde permanece aceso (sem se acender de forma intermitente)
quando a comunicação é estabelecida. Apaga-se no fi nal da comunicação.

Esta chamada é efectuada pela plataforma CITROËN Urgência que
recebe as informações de localização do veículo e pode transmitir um
alerta qualifi cado para os serviços de emergência competentes. Nos
países onde a plataforma não está operacional ou quando o serviço
de localização foi expressamente recusado, a chamada é efectuada
directamente pelos serviços de emergência (112) sem localização.

Em caso de colisão detectada pelo calculador do airbag e
independentemente dos eventuais accionamentos de airbag,
é automaticamente efectuada uma chamada de urgência.



*
Estes serviços encontram-se sujeitos a condições e disponibilidade.
Consultar a Rede CITROËN.
Se tiver adquirido o seu veículo fora da rede CITROËN, deverá verifi car a
confi guração destes serviços e poderá solicitar a modifi cação junto da sua
rede. Num país multilingue, a confi guração é possível no idioma nacional
ofi cial de sua preferência.

Por motivos técnicos, nomeadamente para uma melhor qualidade dos
serviços telemáticos que trazem benefícios para o cliente, o construtor
reserva-se ao direito de efectuar a qualquer momento actualizações do
sistema telemático do veículo.

Se benefi ciar da oferta CITROËN eTouch, terá, igualmente, à sua disposição
serviços complementares no seu espaço pessoal MyCITROEN através da
página da Internet CITROËN do seu país, acessível em www.citroen.com.
