2012 CITROEN C-ZERO Manual do condutor (in Portuguese)

8
Informações práticas
103

Substituição das luzes de
mudança de direcção


)
Rode o por ta-lâmpadas para a esquerda e
retire-o.

)
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.


Acesso às lâmpadas



)
Retire os dois parafusos.

)
Liberte o bloco de luzes, puxando-o para si.



Substituição das lâmpadas
das luzes de travagem/luzes de
presença
Todas as intervenções nas luzes de díodos
devem ser efectuadas pela rede CITROËN ou
por uma oficina qualificada.


Substituição das luzes de
marcha-atrás


)
Rode o por ta-lâmpadas para a esquerda e
retire-o.

)
Puxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.

Informações práticas
104

Substituição da luz de nevoeiro
(W21W - 21W)


)
Retire a tampa.

)
Rode o por ta-lâmpadas para a esquerda e
retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.


Substituição da lâmpada da
terceira luz de travagem
(W5W - 5W)


)
Retire os dois parafusos.

)
Retire o porta-lâmpadas.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.


Substituição das lâmpadas da
chapa de matrícula (W5W - 5W)


)
Empurre a tampa para o interior.

)
Rode o por ta-lâmpadas e retire-o.

)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.

8
i
!
Informações práticas
105











Substituir um fusível

A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo (lado esquerdo).
Para aceder:


)
Desencaixe a tampa e retire-a
completamente, puxando para si,

)
Retire a pinça.



Acesso às ferramentas

Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.


)
Verifique que o contactor se encontra na
posição " LOCK
".

)
Identifique o fusível com defeito
observando o estado do respectivo
filamento.


Substituir um fusível

Bom Mau


)
Utilize a pinça especial para extrair o
fusível do respectivo compartimento.

)
Substitua sempre o fusível com defeito por
um novo com intensidade equivalente.

)
Verifique a correspondência entre o número
gravado na caixa, a intensidade gravada na
par te de cima e as tabelas que se seguem. A CITROËN declina qualqer
responsabilidade por custos associados
à reparação do veículo ou problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
CITROËN e não instalados de acordo
com as indicações, em par ticular
quando o consumo do conjunto de
dispositivos suplementares ligados
ultrapassar os 10 miliamperes. O circuito eléctrico do veículo foi
concebido para funcionar com os
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.

Informações práticas
106

Fusíveis no painel de bordo

A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).

Fusível N.°



Intensidade



Funções




1



7,5 A

Luzes de presença dianteira e traseira esquerdas.


2



15 A

Tomada de acessórios.


3



-
Não utilizado.


4



7,5 A

Motor de arranque.


5



20 A

Sistema de áudio.


6



-

Não utilizado.


7



7,5 A


Equipamentos de bordo, luzes de presença dianteira e traseira direitas.



8



7,5 A

Retrovisores exteriores eléctricos.


9



7,5 A

Supervisor.


10



7,5 A

Ar condicionado.


11



10 A

Luz de nevoeiro traseira.


12



15 A

Trancamento das portas.


13



10 A

Luz de tecto.

8
Informações práticas
107


Fusível N.°



Intensidade



Funções




14



15 A

Limpa-vidros traseiro.


15



7, 5 A

Quadro de bordo.


16



7, 5 A

Aquecimento.


17



20 A

Banco aquecido.


18



10 A

Opção.


19



7,5 A

Descongelamento dos retrovisores exteriores.


20



20 A

Limpa-vidros dianteiro.


21



7,5 A

Airbags.


22



30 A

Descongelamento traseiro.


23



30 A

Aquecimento.


24



-

Não utilizado.


25



10 A

Rádio.


26



15 A

Fusível do habitáculo.


Acesso aos fusíveis

Consulte o parágrafo "Acesso às ferramentas".

i
Informações práticas
108


Fusível N.°



Intensidade



Funções




1



-

Não utilizado.


2



30 A

Fusível interno.


3



40 A

Motor eléctrico.


4



40 A

Ventilador do radiador.


5



40 A

Elevador de vidros eléctricos.


6



30 A

Bomba de vácuo.


7



15 A

Calculador da bateria principal.


8



15 A

Terceira luz de travagem.


9



15 A

Luzes de nevoeiro dianteiras.


10



15 A

Bomba de água.


Fusíveis no compartimento
dianteiro
A caixa de fusíveis encontra-se no
compartimento dianteiro, por baixo do depósito
do líquido do circuito de aquecimento. Apenas
estes fusíveis podem ser substituídos.

A substituição dos fusíveis das outras
caixas (bomba de vácuo e bateria de
acessórios) necessita da inter venção
da rede CITROËN ou de uma oficina
qualificada.

8

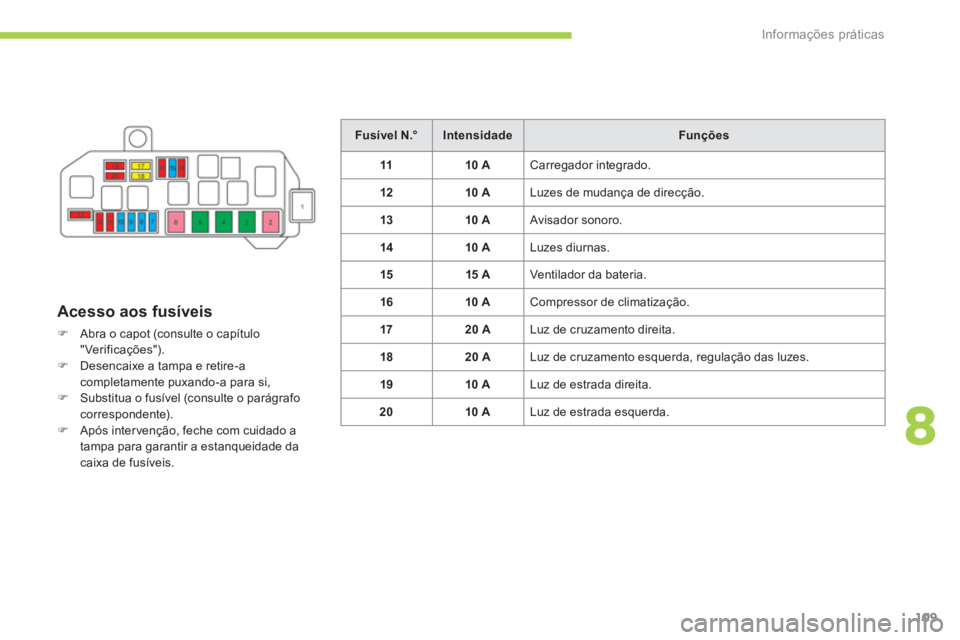

Informações práticas
109

Acesso aos fusíveis



)
Abra o capot (consulte o capítulo
"Verificações").

)
Desencaixe a tampa e retire-a
completamente puxando-a para si,

)
Substitua o fusível (consulte o parágrafo
correspondente).

)
Após inter venção, feche com cuidado a
tampa para garantir a estanqueidade da
caixa de fusíveis.

Fusível N.°



Intensidade



Funções




11



10 A

Carregador integrado.


12



10 A

Luzes de mudança de direcção.


13



10 A

Avisador sonoro.


14



10 A

Luzes diurnas.


15



15 A

Ventilador da bateria.


16



10 A

Compressor de climatização.


17



20 A

Luz de cruzamento direita.


18



20 A

Luz de cruzamento esquerda, regulação das luzes.


19



10 A

Luz de estrada direita.


20



10 A

Luz de estrada esquerda.

i !
!
Informações práticas
110





Reboque do veículo
Modo de execução para rebocar o seu veículo com um dispositivo mecânico fixo.


Reboque do seu veículo

A argola de reboque encontra-se soldada ao
chassis sob o pára-choques dianteiro.


)
Instale a barra de reboque.

)
Efectue o arranque do veículo (avisador
"Ready" aceso).

)
Coloque o selector de marcha na posição N
.

)
Desengrene o travão de estacionamento.

)
Acenda as luzes de perigo do seu veículo.

)
Reboque o seu veículo numa distância
máxima de 30 km e sem ultrapassar a
velocidade de 30 km/h
.


Aquando de um reboque com as quatro
rodas no solo, utilize sistematicamente uma
barra de reboque.
Aquando de um reboque com apenas duas
rodas no solo, utilize sistematicamente uma
ferramenta de elevação profissional.


O não respeito destas operações poderá
conduzir à deterioração dos órgãos de
travagem e do motor eléctrico.








Substituição de uma
escova do limpa-vidros

Desmontagem de uma
escova dianteira ou traseira


)
Erga o braço correspondente.

)
Retire a escova, fazendo-a deslizar para o
exterior.



Montagem de uma escova
dianteira ou traseira


)
Coloque a nova escova no local adequado
e fixe-a.

)
Dobre o braço com precaução.



Reboque de outro
veículo
O seu veículo não pode, em caso
algum, ser utilizado para rebocar outro
veículo.
