2012 CITROEN C-CROSSER Eksploatavimo vadovas (in Lithuanian)

VIII
127
BENZININIS VARIKLIS


1. Stiklų ir žibintų plautuvo bakelis.

2. Aušinimo skysčio bakelis.

3. Vairo stiprintuvo skysčio bakelis.

4. Stabdžių skysčio bakelis.

5. Saugiklių blokelis.

6. Akumuliatorius.

7. Pavarų dėžės "CVT" matuoklis.

8. Radiatoriaus kamštis.

9. Variklio alyvos matuoklis.

10. Variklio alyvos įpylimo anga.

11. Oro fi ltras. Variklio skyriuje jūs galite patikrinti įvairių skysčių lygį ir pakeisti kai kuriuos elementus.

VIII
128
DYZELINIS VARIKLIS
Variklio skyriuje jūs galite patikrinti įvairių skysčių lygį ir pakeisti kai kuriuos elementus.


1. Aušinimo skysčio bakelis.

2. Vairo stiprintuvo skysčio bakelis.

3. Stiklų ir žibintų plautuvo bakelis.

4. Stabdžių skysčio bakelis.

5. Saugiklių blokelis.

6. Akumuliatorius.

7. Variklio alyvos matuoklis.

8. Variklio alyvos įpylimo anga.

9. Oro fi ltras.

VIII
TIKRINIMAI
129
LYGIŲ TIKRINIMAS
Stabd

VIII
!
TIKRINIMAI
130

Dyzelino priedų lygis (dyzelinio variklio su dalelių filtru)

Kai užsidega priežiūros lemputė, įsijungia garsi-
nis signalizatorius ir pasirodo pranešimas dau-
giafunkciniame ekrane, rodo, kad dyzelino priedų
lygis yra minimalus.

Papildymas
Šio priedo lygio papildymą būtina atlik-
ti skubiai CITROËN tinklo atstovybėje
arba kvalifi kuotoje remonto dirbtuvėje.



Naudotos medžiagos
TIKRINIMAI


Akumuliatorius

Reguliariai tikrinkite elektrolito
lygį. Jei reikia, papildykite lygį
distiliuotu vandeniu.

Patikrinkite laidų antgalių ir
gnybtų švarumą, ypač vasa-
ros ir žiemos laikotarpiais.
Apie akumuliatoriaus atjungimą ir pri-
jungimą bei saugumo priemones skai-
tykite skyriuje "Praktinė informacija".
Variklio oro filtras ir salono oro filtras

Apie šių elementų keitimo pe-
riodiškumą skaitykite priežiū-
ros knygelėje.
Jei aplinkos (dulkės ir pan.) ir
automobilio naudojimo sąly-
gos (miesto sąlygos ir pan.) nepalan-
kios, keiskite juos du kartus dažniau (žr.
skyrelį "Varikliai").
Kai užsiteršia salono oro fi ltras, gali su-
menkti oro kondicionieriaus sistemos
galios ir atsirasti nemalonių kvapų.
Alyvos filtras
Periodiškai keiskite fi ltravimo
elementą, laikydamiesi techni-
nės priežiūros plano nurodymų.

Apie šio elemento keitimo pe-
riodiškumą skaitykite priežiū-
ros knygelėje.
Dalelių filtras (dyzelinio v.)

Dalelių fi ltro priežiūra būtinai turi būti
atliekama CITROËN tinklo atstovybėje
arba kvalifi kuotoje remonto dirbtuvėje.
Po to, kai automobiliu buvo ilgai va-
žiuojama mažu greičiu arba stovima
vietoje užvestu varikliu, paspaudus
akceleratorių išimtiniais atvejais iš
išmetimo vamzdžio gali pasirodyti
vandens garų. Jie nedaro jokio po-
veikio nei jūsų automobilio būklei, nei
aplinkai.
Venkite bet kokio ilgesnio nau-
dotos alyvos ir skysčių susilieti-
mo su oda.
Dauguma šių skysčių yra kenksmingi
sveikatai ir labai keliantys koroziją.
Neišpilkite naudotos alyvos ir
kitų panaudotų skysčių į kana-
lizaciją arba ant žemės.
Išpilkite naudotą alyvą į tam tikslui
skirtą talpyklą CITROËN tinklo atsto-
vybėje arba kvalifi kuotoje remonto
dirbtuvėje. Neišmeskite alyvos fi
ltro su ki-
tomis šiukšlėmis ar į pakelę, o
įdėkite jį į tam skirtą konteinerį
CITROËN tinklo atstovybėje arba
kvalifi kuotoje remonto dirbtuvėje. Jei nenurodyta kitaip, tikrinkite šiuos
elementus pagal techninės priežiūros
knygelės nurodymus.
Kitu atveju atlikite šiuos patikrinimus
CITROËN tinklo atstovybėje arba kva-
lifi kuotoje remonto dirbtuvėje.

VIII
!
TIKRINIMAI
131

Rankinė pavarų dėžė

Apie pavarų dėžės priežiūrą
skaitykite techninės priežiūros
knygelėje.


Stabdžių trinkelės

Stabdžių trinkelių dėvėjima-
sis priklauso nuo važinėjimo
būdo, ypač kai važinėjama
mieste, trumpais atstumais.
Gali būti reikalinga patikrin-
ti stabdžių būklę netgi tarp periodinių
techninių priežiūrų.
Bet koks skysčio nutekėjimas siste-
moje, atsiradęs stabdžių skysčio lygio
kritimas rodo stabdžių trinkelių susidė-
vėjimą.


Stabdžių diskų susidėvėjimo
būklė

Dėl visos informacijos, susi-
jusios su stabdžių diskų pati-
krinimu, kreipkitės į CITROËN
tinklo atstovybę arba kvalifi -
kuotą remonto dirbtuvę.


Stovėjimo stabdys

Jei stovėjimo stabdžio eiga
per didelė arba pastebimas
stabdymo efektyvumo susil-
pnėjimas, reikia pareguliuoti
stovėjimo stabdį netgi tarp
dviejų techninių priežiūrų.
Atlikite šios sistemos patikrinimą
CITROËN tinklo atstovybėje arba kva-
lifi kuotoje remonto dirbtuvėje.
Naudokite tik CITROËN automobilių
gamyklos rekomenduojamas eksplo-
atacines medžiagas arba tokios pat
kokybės ir tokių pat parametrų eksploa-
tacines medžiagas. Tam, kad tokios svarbios auto-
mobilio sistemos kaip stabdžių
sistema veiktų kuo geriausiai,
CITROËN atrenka ir siūlo specifi nius
eksploatacinius skysčius.
Tam, kad nepažeistumėte elektros
įrengimų, plauti variklį aukšto slėgio
srove kategoriškai draudžiama
.


Skirstymo dėžė ir galinisdiferencialas

Norėdami sužinoti šių elemen-
tų priežiūros periodiškumą
skaitykite techninės priežiūros
knygelėje.

IX
!
PRAKTINĖ INFORMACIJA
132
RATO KEITIMAS

1.
Ratų nuėmimo veržliaraktis.
Juo galima nuimti rato apdailos gaubtą
ir atsukti rato tvirtinimo varžtus.

2.
Keltuvas.
Juo galima pakelti automobilį.

3.
Rankena.
Ja galima sukti keltuvą.
4.
Nuimama vilkimo kilpa.

Žiūrėkite skyrelį "Automobilio vilkimas".


Kita papildoma įranga

Ratas su apdailos gaubtu

Nuimdami ratą
pirmiausiai nuimkite
apdailos gaubtą, pasinaudodami ran-
kena 3
, traukdami ja už užkartos.

Uždėdami ratą
dėkite gaubtą pradėda-
mi jo užkarta F
(paženklinta iš vidinės
gaubto pusės), kurią dėkite prie venti-
lio G
, po to gaubtą užspauskite ranka
aplink.

Įrankių sąrašas
Keisdami ratą patikrinkite, kad
visi keturi ratai būtų vienodos
markės ir vienodų parametrų. Padėdami į vietą įrankius pasirū-
pinkite, kad krepšelis D
būtų gerai
pritvirtintas juosta C
.


Įrankių vieta

Įrankiai yra įtaisyti jiems skirtoje pasi-
dėjimo dėžėje dešiniajame bagažinės
apdailos skyde.
Norėdami juos pasiekti:


)
atidarykite bagažinę,

)
pasukite mygtuką A
į kairę,

)
nuimkite dangtelį B
,

)

nuimkite tvirtinimo juostą C
ir išimkite
krepšelį D
, kuriame yra įrankiai,


)
suspauskite ranka keltuvą E
ir išimkite
jį iš jo tvirtinimo vietos.

IX
PRAKTINĖ INFORMACIJA
133
Atsarginio "galetos" tipo rato
tvirtinimas
Jei jūsų automobilis turi ratus aliuminio
ratlankiais, yra normalu, jei priveržiant
atsarginį "galetos" tipo ratą varžtų po-
veržlės jo nesiekia. Ratą laiko kūginės
kiekvieno varžto atramos.













Atsarginio "galetos" tipo ratovieta 7 vietų modifikacijoje

Atsarginis "galetos"
tipo ratas yra įtai-
sytas išorėje po bagažine, laikomas
metalinio krepšio.
Norėdami pasiekti įrankius skaitykite
skyrelį "Įrankių vieta".
Rato grąžinimas į vietą


)
Įdėkite ratą į jo vietą krepšyje.

)
Pakelkite krepšį C
ir užkabinkite ka-
bliuką D
.

)
Atidarykite galinį apatinį dangtį
(žr. skyrių "Durys ir gaubtai").
)
Nuimkite plastikinį dangtelį A
nau-
dodamiesi sukimo rankena 3
.

)
Atsukite atsarginio rato krepšio tvir-
tinimo varžtą B
naudodamiesi ratų
veržliarakčiu 1
.

)
Uždarykite galinį apatinį dangt
į
(žr. skyrelį "Durys ir gaubtai").

)

Kilstelėkite krepšį C
, kad atkabintumėte
kabliuką D
, po to krepšį nuleiskite.


)
Užveržkite iki galo atsarginio rato
krepšio tvirtinimo varžtą B
, naudo-
damiesi ratų veržliarakčiu 1
.

)
Uždėkite plastikinį dangtelį
A
, užda-
rykite galinį apatinį dangtį ir padėkite į
vietą įrankius.




Rato išėmimas


)
Atidarykite galinį gaubtą ir galinį
apatinį dangtį (žr. skyrelį "Durys ir
gaubtai").

)
Išimkite sukimo rankeną 3
(žr. skyrelį
"Įrankių vieta").

IX
PRAKTINĖ INFORMACIJA
134

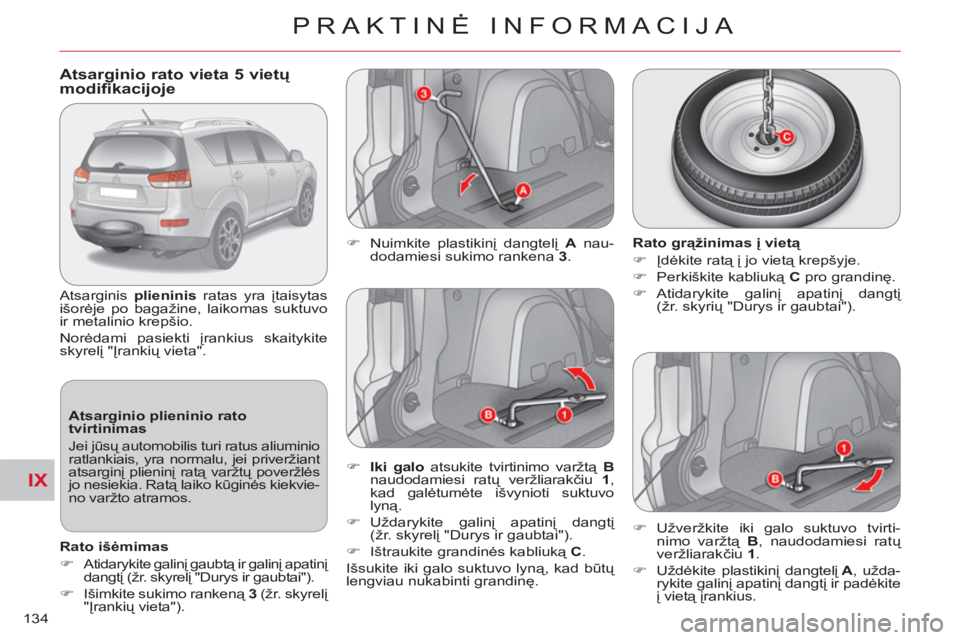

Atsarginio rato vieta 5 vietų modifikacijoje

Atsarginis plieninis
ratas yra įtaisytas
išorėje po bagažine, laikomas suktuvo
ir metalinio krepšio.
Norėdami pasiekti įrankius skaitykite
skyrelį "Įrankių vieta".

Atsarginio plieninio rato
tvirtinimas
Jei jūsų automobilis turi ratus aliuminio
ratlankiais, yra normalu, jei priveržiant
atsarginį plieninį ratą varžtų poveržlės
jo nesiekia. Ratą laiko kūginės kiekvie-
no varžto atramos.

Rato išėmimas


)
Atidarykite galinį gaubtą ir galinį apatinį
dangtį (žr. skyrelį "Durys ir gaubtai").

)
Išimkite sukimo rankeną 3
(žr. skyrelį
"Įrankių vieta").
)
Nuimkite plastikinį dangtelį A
nau-
dodamiesi sukimo rankena 3
.
Rato grąžinimas
į vietą


)
Įdėkite ratą į jo vietą krepšyje.

)
Perkiškite kabliuką C
pro grandinę.

)
Atidarykite galinį apatinį dangtį
(žr. skyrių "Durys ir gaubtai").

)
Iki galo
atsukite tvirtinimo varžtą B

naudodamiesi ratų veržliarakčiu 1
,
kad galėtumėte išvynioti suktuvo
lyną.

)
Uždarykite galinį apatinį dangtį
(žr. skyrelį "Durys ir gaubtai").

)
Ištraukite grandinės kabliuką C
.
Išsukite iki galo suktuvo lyną, kad būtų
lengviau nukabinti grandinę.
)
Užveržkite iki galo suktuvo tvirti-
nimo varžtą
B
, naudodamiesi ratų
veržliarakčiu 1
.

)
Uždėkite plastikinį dangtelį
A
, užda-
rykite galinį apatinį dangtį ir padėkite
į vietą įrankius.
