WEGWIJS IN UW AUTO

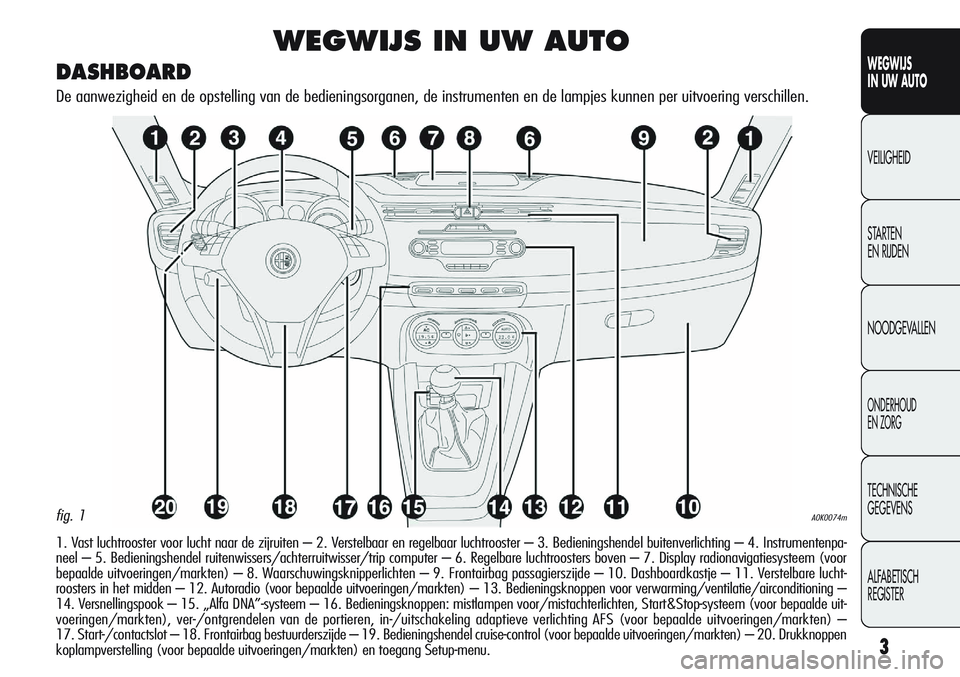

1. Vast luchtrooster voor lucht naar de zijruiten – 2. Verstelbaar en regelbaar luchtrooster – 3. Bedieningshendel buitenverlichting – 4. Instrumentenpa-
neel – 5. Bedieningshendel ruitenwissers/achterruitwisser/trip computer – 6. Regelbare luchtroosters boven – 7. Display radionavigatiesysteem (voor
bepaalde uitvoeringen/markten) – 8. Waarschuwingsknipperlichten – 9. Frontairbag passagierszijde – 10. Dashboardkastje – 11. Verstelbare lucht-
roosters in het midden – 12. Autoradio (voor bepaalde uitvoeringen/markten) – 13. Bedieningsknoppen voor verwarming/ventilatie/airconditioning –
14. Versnellingspook – 15. „Alfa DNA”-systeem – 16. Bedieningsknoppen: mistlampen voor/mistachterlichten, Start&Stop-systeem (voor bepaalde uit-
voeringen/markten), ver-/ontgrendelen van de portieren, in-/uitschakeling adaptieve verlichting AFS (voor bepaalde uitvoeringen/markten) –
17. Start-/contactslot – 18. Frontairbag bestuurderszijde – 19. Bedieningshendel cruise-control (voor bepaalde uitvoeringen/markten) – 20. Drukknoppen
koplampverstelling (voor bepaalde uitvoeringen/markten) en toegang Setup-menu.
A0K0074mfig. 1
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de lampjes kunnen per uitvoering verschillen.

11
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Te hoge koelvloeistoftemperatuur
(rood)
Als u de contactsleutel in stand MAR draait, gaat het
lampje branden. Na enkele seconden moet het lampje
doven. Het lampje gaat branden als de motor te warm is. Op het
display verschijnt de bijbehorende melding.
Als het lampje gaat branden, moeten de volgende maatregelen
worden genomen:
❍bij normale rij-omstandigheden: stop de auto, zet de motor uit
en controleer of het niveau van de koelvloeistof in het reser-
voir niet onder het MIN-merkteken staat. Als dat wel het geval
is, wacht dan enkele minuten zodat de motor kan afkoelen,
open vervolgens langzaam en voorzichtig de dop, vul koel-
vloeistof bij en controleer of de koelvloeistof tussen het MIN- en
MAX-merkteken op het reservoir staat. Controleer ook of er geen
vloeistof weglekt. Als bij het starten van de motor het lampje
opnieuw gaat branden, wendt u dan tot het Alfa Romeo Ser-
vicenetwerk.
❍Als de auto onder zware bedrijfsomstandigheden wordt gebruikt
(bijvoorbeeld het trekken van een aanhanger bergopwaarts of
met volbeladen auto): verlaag de snelheid en breng, als het
lampje blijft branden, de auto tot stilstand. Wacht 2 tot 3 mi-
nuten met draaiende motor en geef iets gas voor een snellere
circulatie van de koelvloeistof. Zet vervolgens de motor uit. Con-
troleer het vloeistofniveau zoals hiervoor beschreven.
BELANGRIJK Bij zware bedrijfsomstandigheden is het raadzaam de
motor enkele minuten te laten draaien met iets ingetrapt gaspe-
daal voordat u de motor uitzet.
u
Niet goed gesloten portieren (rood)
(voor bepaalde uitvoeringen/markten)
Het lampje (of het symbool op het display) gaat bran-
den als een of meer portieren of de achterklep niet goed
gesloten zijn. Als de auto in beweging is met geopende portieren,
dan klinkt er een akoestisch signaal. Op enkele uitvoeringen gaat
het lampje (of het symbool op het display) ook branden als de mo-
torkap niet goed gesloten is.´
Storing EOBD-/inspuitsysteem (geel)
Als u onder normale omstandigheden de contactsleu-
tel in stand MAR draait, dan gaat het lampje branden.
Het lampje moet doven als de motor is aangeslagen.
Als het lampje blijft branden of tijdens het rijden gaat branden, dan
werkt het inspuitsysteem niet optimaal; als het lampje constant
brandt, dan duidt dit op een storing in het motormanagementsy-
steem; dit kan tot gevolg hebben dat de schadelijke uitlaatgas-
emissie toeneemt, de prestaties verminderen, de auto slechter gaat
rijden en het brandstofverbruik toeneemt.
Op enkele uitvoeringen verschijnt de bijbehorende melding op
het display.
U kunt onder deze omstandigheden doorrijden zonder te veel van
de motor te eisen of met hoge snelheid te rijden. Als lang met
een brandend waarschuwingslampje wordt doorgereden, kunnen
beschadigingen ontstaan. Wendt u zo snel mogelijk tot het Alfa Ro-
meo Servicenetwerk.
Het lampje dooft als de storing verdwijnt. De storing wordt door
het systeem in het geheugen opgeslagen.U

15
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Snelheidslimiet overschreden (rood)
(voor bepaalde uitvoeringen/markten)
Het lampje (voor bepaalde uitvoeringen/markten) gaat
branden als harder dan 120 km/h wordt gereden.
Als de auto de in het Setup-menu ingestelde snelheidslimiet over-
schrijdt (bijv. 120 km/h), dan verschijnen op enkele uitvoeringen
een melding en een symbool op het display en klinkt er een akoes-
tisch signaal.
X
De rijsnelheid moet altijd worden aangepast aan
de verkeerssituatie en de weersomstandigheden
en u dient zich altijd aan de geldende verkeers-
wetgeving te houden. U kunt de motor ook uitzetten met
een brandend DPF-lampje; het herhaaldelijk onderbreken
van het regeneratieproces kan echter een vroegtijdige
verslechtering van de motoroliekwaliteit veroorzaken. Het
is daarom aan te raden altijd te wachten tot het lampje
gedoofd is voordat u de motor uitzet en de hierboven
beschreven aanwijzingen op te volgen. Het is niet aan te
raden het regeneratieproces van het DPF te voltooien bij
een stilstaande auto.Storingsmelding (geel)
(voor bepaalde uitvoeringen/markten)
Het lampje gaat bij de volgende omstandigheden branden.
In deze gevallen moet u zich zo snel mogelijk tot het Alfa
Romeo Servicenetwerk wenden om de storing te laten verhelpen.
Storing buitenverlichting
Zie hetgeen beschreven is voor lampje 6.
Storing remlichten
Zie hetgeen beschreven is voor „Storing remlichten”.
Brandstofnoodschakeling
Het lampje gaat branden als de brandstofnoodschakeling is inge-
schakeld. Op het display verschijnt de bijbehorende melding.
Storing Start&Stop
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing is in het Start&Stop-
systeem.
Storing regensensor
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing is in de regensensor.
è

17
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Dimlicht (groen)
Het lampje gaat branden als het dimlicht wordt inge-
schakeld.2U
Grootlicht (blauw)
Het lampje gaat branden als het grootlicht wordt in-
geschakeld.1
Richtingaanwijzer links (groen)
Het lampje gaat branden als de richtingaanwijzerhen-
del omlaag wordt gezet en als de drukknop voor de
waarschuwingsknipperlichten wordt ingedrukt.
Richtingaanwijzer rechts (groen)
Het lampje gaat branden als de richtingaanwijzerhen-
del omhoog wordt gezet en als de drukknop voor de
waarschuwingsknipperlichten wordt ingedrukt.
R
E
In-/uitschakeling Start&Stop-systeem
(voor bepaalde uitvoeringen/markten)
Storing Start&Stop-systeem
Inschakeling Start&Stop-systeem
De inschakeling van het Start&Stop-systeem wordt aangegeven
door een melding op het display.
In dit geval dooft het lampje op de knop
Tdie zich op het scha-
kelaarpaneel (zie de paragraaf „Start&Stop-systeem” in dit hoofd-
stuk) op het dashboard bevindt.
Uitschakeling Start&Stop-systeem
❍Uitvoeringen met multifunctioneel display: de uitschakeling van
het Start&Stop-systeem wordt aangegeven door een melding
op het display.
❍Uitvoeringen met instelbaar multifunctioneel display: de uit-
schakeling van het Start&Stop-systeem wordt aangegeven door
de weergave van symbool
T+ een melding op het display.
Bij uitgeschakeld systeem brandt het lampje
Top de knop.
Storing Start&Stop-systeem
Bij een storing in het Start&Stop-systeem gaat het symbool U(uit-
voeringen multifunctioneel display)
j(uitvoeringen instelbaar mul-
tifunctioneel display) op het display knipperen. Voor bepaalde uit-
voeringen/markten, indien aanwezig, wordt er ook een bericht
weergegeven. Wendt u in dat geval tot het Alfa Romeo Service-
netwerk.

20
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DISPLAY
De auto kan zijn uitgerust met een multifunctioneel display of
een instelbaar multifunctioneel display dat tijdens de rit nuttige
informatie levert aan de bestuurder op basis van de instelling voor
de gewenste gegevens.
Bij uitgenomen contactsleutel wordt bij het openen/sluiten van een
portier, het display ingeschakeld en wordt enkele seconden het
klokje en het totaal aantal afgelegde kilometers (of mijlen) weer-
gegeven.
BEGINSCHERM MULTIFUNCTIONEEL
DISPLAY fig. 6
Op het display verschijnen de volgende gegevens:
A. Datum
B. Kilometerteller (weergave kilometer-/mijltotaalteller).
C. Rijfunctie die geselecteerd is met „Alfa DNA” (Dynamisch voer-
tuigregelsysteem) (voor bepaalde uitvoeringen/markten)
– d = Dynamic
– n = Normal
– a = All Weather
D. Tijd (wordt altijd weergegeven, ook bij uitgenomen contact-
sleutel en gesloten portieren)
E. Weergave Start&Stop-functie (voor bepaalde uitvoeringen/
markten)
F. Buitentemperatuur
G. Gear Shift Indicator (schakeladvies) (voor bepaalde uitvoe-
ringen/markten)
H.
Stand koplampverstelling (alleen als het dimlicht is ingeschakeld).
fig. 6A0K1222G

21
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BEGINSCHERM INSTELBAAR
MULTIFUNCTIONEEL DISPLAY fig. 7
Op het display verschijnen de volgende gegevens:
A. Tijd
B. Kilometer-/mijldagstand
C. Kilometerteller (weergave kilometer-/mijltotaalteller)
D. Weergave status van de auto (bijv. geopende portieren of kans
op gladheid enz.)/Weergave Start&Stop-functie (voor be-
paalde uitvoeringen/markten)/ Gear Shift Indicator (scha-
keladvies) (voor bepaalde uitvoeringen/markten)
E.
Stand koplampverstelling (alleen als het dimlicht is ingeschakeld)
F. BuitentemperatuurBij enkele uitvoeringen wordt bij geselecteerde „DYNAMIC”-func-
tie (zie de paragraaf „Alfa DNA-systeem” in dit hoofdstuk) de
turbodruk op het display weergegeven fig. 8.
fig. 7A0K0005mfig. 8A0K0006m

23
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WELCOME MOVEMENT
Als bij enkele uitvoeringen de contactsleutel in stand MAR wordt
gedraaid, dan:
❍vindt een snelle beweging (op- en teruglopen) van de wijzers
van de snelheidsmeter en de toerenteller plaats;
❍gaat de verlichting van de symbolen/displays branden;
❍wordt op het display een grafische voorstelling van de om-
trek van de auto weergegeven.
Beweging van de wijzers
❍Als de contactsleutel uit het contactslot wordt genomen ter-
wijl de wijzers bewegen, dan keren die onmiddellijk naar hun
beginstand terug.
❍Na het bereiken van de uiterste stand zullen de wijzers de waar-
de aangeven die door de auto wordt gemeten.
❍Bij het starten van de motor stopt de beweging van de wijzers.
Verlichting van de symbolen/displays
Enkele seconden nadat de sleutel in het contactslot is gesto-
ken, worden achtereenvolgens de meters, de symbolen en het
display verlicht.
Grafische animatie
Als de sleutel uit het contactslot wordt genomen (bij gesloten por-
tieren), blijft het display verlicht en toont een grafische animatie.
Vervolgens wordt de verlichting van het display geleidelijk ge-
dimd totdat de verlichting volledig is uitgeschakeld.
BEDIENINGSKNOPPEN fig. 10
Ò▲: om het scherm en de keuzemogelijkheden naar boven te
doorlopen of de weergegeven waarde te verhogen.
„SET ESC”: kort indrukken voor toegang tot het menu en/of naar
het volgende scherm te gaan of de keuze te bevesti-
gen. Even ingedrukt houden om terug te keren naar
het beginscherm.
▼: om het scherm en de keuzemogelijkheden naar beneden
te doorlopen of de weergegeven waarde te verlagen.
BELANGRIJK Bij de knoppen „
Ò▲” en „▼” hangt de werking
van het volgende af:
❍binnen het menu kunt u het menu naar boven of beneden
doorlopen;
❍tijdens het instellen kunt u de waarde verhogen of verlagen.
fig. 10A0K0094m

40
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
INOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
SYMBOLEN
Op enkele onderdelen van uw auto zijn plaatjes met een bepaal-
de kleur aangebracht met daarop symbolen die voorzorgsmaatre-
gelen aangeven die u in acht moet nemen als u met het betref-
fende onderdeel te maken krijgt. Bovendien is onder de motorkap
een plaatje aangebracht, waarop de betekenis van de symbolen
wordt verklaard.
ALFA ROMEO CODE
Voor een nog betere bescherming tegen diefstal is de auto uitge-
rust met een elektronische startblokkering. Het systeem schakelt
automatisch in als de contactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische component gemonteerd die
bij het starten van de motor een signaal ontvangt via een speciale
antenne die in het start-/contactslot is ingebouwd. Het signaal wordt
bij het starten omgezet in een gecodeerd signaal en vervolgens aan
de regeleenheid van het CODE-systeem gezonden, die, als de co-
de wordt herkend, het starten van de motor mogelijk maakt.
WERKING
Als u bij het starten van de motor de sleutel in stand MAR draait,
dan stuurt de regeleenheid van de Alfa Romeo CODE een code naar
de regeleenheid van de motor die, als de code wordt herkend, de
blokkering van de functies opheft.
De code wordt alleen verzonden als de regeleenheid van het
Alfa Romeo CODE-systeem de door de sleutel verzonden code
heeft herkend.
Iedere keer als u de contactsleutel in de stand STOP zet, schakelt
de Alfa Romeo CODE de functies van de elektronische regeleen-
heid van de motor uit. Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het waarschuwingslampje
Ybranden.
Draai in dat geval de sleutel in stand STOP en vervolgens opnieuw
in stand MAR; als de motor geblokkeerd blijft, probeer het dan
opnieuw met de andere geleverde sleutels. Als u er ook na deze
handelingen nog niet in slaagt de motor te starten, wendt u dan
tot het Alfa Romeo Servicenetwerk.
