2012 Abarth Punto Manual de Empleo y Cuidado (in Spanish)

53
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
No utilice el limpialuneta para liberar las
acumulaciones de nieve o hielo de la
ventanilla. En estas condiciones, si somete
el limpialuneta posterior a un esfuerzo excesivo,
interviene un dispositivo que protege el motor
inhibiendo su funcionamiento durante algunos
segundos. Si posteriormente la función no se
restablece (incluso después de volver a accionar
la llave de arranque), acuda a un taller de la Red
de Asistencia Abarth.
Desactivación
Retire la corona de la palanca de la posición
≤fig. 38
o gire la llave de contacto a la posición STOP. A la
siguiente puesta en marcha del motor (llave en posición
MAR), el sensor no se reactiva aunque la corona haya
quedado en la posición
≤fig. 38. Para reactivar el
sensor, mueva la corona de la posición
≤a cualquier
posición y luego, vuelva a ponerla en posición
≤. La
reactivación del sensor se indica por lo menos con un
«barrido» del limpiaparabrisas, incluso con el parabrisas
seco.
LIMPIALUNETA/LAVALUNETA
Sólo funcionan con la llave de contacto en posición
MAR. La función se desactiva al soltar la palanca.
Girando el casquillo de la palanca de la posición Oala
posición
'se acciona el limpialuneta posterior como se
describe a continuación:
❒ en modo intermitente cuando no está funcionando el
limpiaparabrisas;
❒ en modo sincrónico (a la mitad de la frecuencia del
limpiaparabrisas) cuando el limpiaparabrisas esté
funcionando;
❒ en modo continuo cuando esté acoplada la marcha
atrás y con el mando activado. Con el limpiaparabrisas funcionando y la marcha atrás
acoplada en este caso se activa también el limpialuneta
posterior en modo continuo.
Empujando la palanca hacia el salpicadero (posición
inestable) se acciona el pulverizador del lavaluneta.
Manteniendo la palanca en esta posición durante más de
medio segundo, se activa también el limpialuneta
posterior.
Al soltar la palanca se activa el lavado inteligente, al igual
que para el limpiaparabrisas.
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 53

54
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
❒mueva la palanca hacia arriba ( +) por lo menos
durante un segundo y suéltela: se memoriza la
velocidad del vehículo y, por lo tanto, es posible
soltar el pedal del acelerador.
En caso de necesidad (por ejemplo, un adelantamiento)
es posible acelerar pisando el pedal del acelerador: al
soltar el pedal, el coche volverá a la velocidad
memorizada anteriormente.
RESTABLECIMIENTO DE LA VELOCIDAD
MEMORIZADA
Si el dispositivo se ha desactivado, por ejemplo, pisando
el freno o el pedal del embrague, se puede recuperar la
velocidad memorizada de este modo:
❒ acelere progresivamente hasta llegar a una velocidad
cercana a la memorizada;
❒ ponga la misma marcha seleccionada durante la
memorización de la velocidad;
❒ pulse el botón RES B-fig. 39.CRUISE CONTROL
(regulador de velocidad constante)
(para versiones/países donde esté previsto)
Es un dispositivo de asistencia al conductor de control
electrónico, que permite conducir a una velocidad
superior a 30 km/h en tramos largos rectos y secos, con
pocos cambios de marcha (por ejemplo en autovías),
a la velocidad deseada sin tener que pisar el acelerador.
Por lo tanto, utilizar este dispositivo en vías interurbanas
con tráfico intenso no comporta ninguna ventaja. No
utilice el dispositivo en ciudad.
ACTIVACIÓN DEL DISPOSITIVO
Gire el pomo A-fig. 39 a la posición ON.
El dispositivo no se puede activar en 1ª ni en marcha
atrás. Sin embargo es aconsejable activarlo con marchas
iguales o superiores a la 4ª.
En un descenso con el dispositivo activado puede que la
velocidad del vehículo aumente ligeramente respecto
a la programada.
Su activación se indica con el testigo
Üencendido y con
el mensaje correspondiente en el cuadro de
instrumentos.
MEMORIZACIÓN DE LA VELOCIDAD
DEL VEHÍCULO
Realice las operaciones siguientes:
❒ gire el pomo A-fig. 39 a ON y, pisando el pedal del
acelerador, lleve el vehículo a la velocidad deseada;
F0U039Abfig. 39
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 54

55
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
AUMENTO DE LA VELOCIDAD MEMORIZADA
Se efectúa de dos formas:
❒ pisando el acelerador y memorizando a continuación
la nueva velocidad alcanzada;
o bien
❒ moviendo la palanca hacia arriba ( +).
Siempre que se acciona la palanca se produce un
aumento de la velocidad de aproximadamente 1 km/h,
manteniendo la palanca hacia arriba la velocidad cambia
de forma continua.
REDUCCIÓN DE LA VELOCIDAD MEMORIZADA
Se efectúa de dos formas:
❒ desactivando el dispositivo y memorizando,
a continuación, la nueva velocidad;
o bien
❒ moviendo la palanca hacia abajo ( −) hasta alcanzar la
nueva velocidad, que se memorizará
automáticamente.
Siempre que se acciona la palanca se produce una
disminución de la velocidad de aproximadamente
1 km/h, manteniendo la palanca hacia abajo la velocidad
cambia de forma continua.
DESACTIVACIÓN DEL DISPOSITIVO
El conductor puede desactivar el dispositivo de los
siguientes modos:
❒ girando el pomo A a la posición OFF;
❒ apagando el motor; ❒
pisando el pedal del freno;
❒ pisando el pedal del embrague;
❒ pisando el pedal del acelerador; en este caso el
sistema no se desactiva sino que la demanda de
aceleración tiene precedencia en el sistema; el cruise
control permanece activado sin necesidad de pulsar
el botón RES B-fig. 39 para volver a las condiciones
anteriores una vez concluida la aceleración.
El dispositivo se desactiva automáticamente en los
siguientes casos:
❒ si los sistemas ABS o ESP intervienen;
❒ con velocidad del vehículo por debajo del límite
establecido;
❒ en caso de avería del sistema.
Durante la marcha con el dispositivo activado,
no ponga la palanca del cambio en punto
muerto.
ATENCIÓN
En caso de funcionamiento defectuoso o de
avería del dispositivo, gire la corona A a OFF
y acuda a un taller de la Red de Asistencia Abarth.
ATENCIÓN
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 55

56
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U040Abfig. 40
PLAFONES
PLAFÓN DELANTERO CON PUNTOS DE LUZ
fig. 40
El interruptor A enciende/apaga las lámparas del plafón.
Con el interruptor A en posición central, las lámparas
C y D se encienden/apagan al abrir/cerrar las puertas
delanteras.
Con el interruptor A presionado hacia la izquierda, las
lámparas C y D permanecen siempre apagadas.
Con el interruptor A presionado hacia la derecha, las
lámparas C y D permanecen siempre encendidas.
El encendido/apagado de las luces es progresivo. El interruptor B realiza la función de punto de luz (spot);
con el plafón apagado, enciende individualmente:
❒
la lámpara C si se presiona en el lado izquierdo;
❒ la lámpara D si se presiona en el lado derecho.
ADVERTENCIA Antes de bajar del automóvil,
asegúrese de que los dos interruptores estén en
posición central, al cerrar las puertas se apagarán,
evitando de esta manera que se descargue la batería.
En cualquier caso, si el interruptor se olvida en posición
siempre encendida, el plafón se apaga automáticamente
después de 15 minutos desde el apagado del motor.
Temporización de las luces del plafón
En algunas versiones, para subir y bajar del coche más
fácilmente, sobre todo de noche o en lugares poco
iluminados, existen 2 lógicas de temporización
disponibles.
TEMPORIZACIÓN AL SUBIR AL VEHÍCULO
Las luces del plafón se encienden de acuerdo con las
siguientes modalidades:
❒ durante unos 10 segundos al desbloquear las puertas
delanteras;
❒ durante unos 3 minutos al abrir una de las puertas
laterales;
❒ durante unos 10 segundos al cerrar las puertas.
La temporización se interrumpe al girar la llave de
contacto a MAR.
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 56

57
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

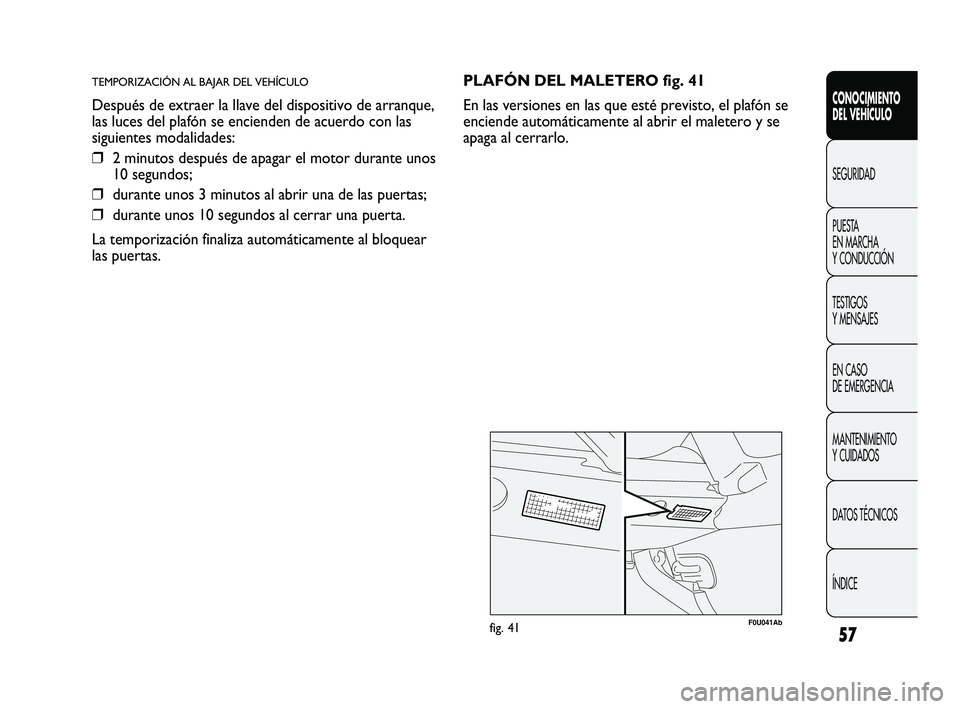

TEMPORIZACIÓN AL BAJAR DEL VEHÍCULO
Después de extraer la llave del dispositivo de arranque,
las luces del plafón se encienden de acuerdo con las
siguientes modalidades:
❒ 2 minutos después de apagar el motor durante unos
10 segundos;
❒ durante unos 3 minutos al abrir una de las puertas;
❒ durante unos 10 segundos al cerrar una puerta.
La temporización finaliza automáticamente al bloquear
las puertas.
F0U041Abfig. 41
PLAFÓN DEL MALETERO fig. 41
En las versiones en las que esté previsto, el plafón se
enciende automáticamente al abrir el maletero y se
apaga al cerrarlo.
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 57

58
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U043Abfig. 43F0U044Abfig. 44

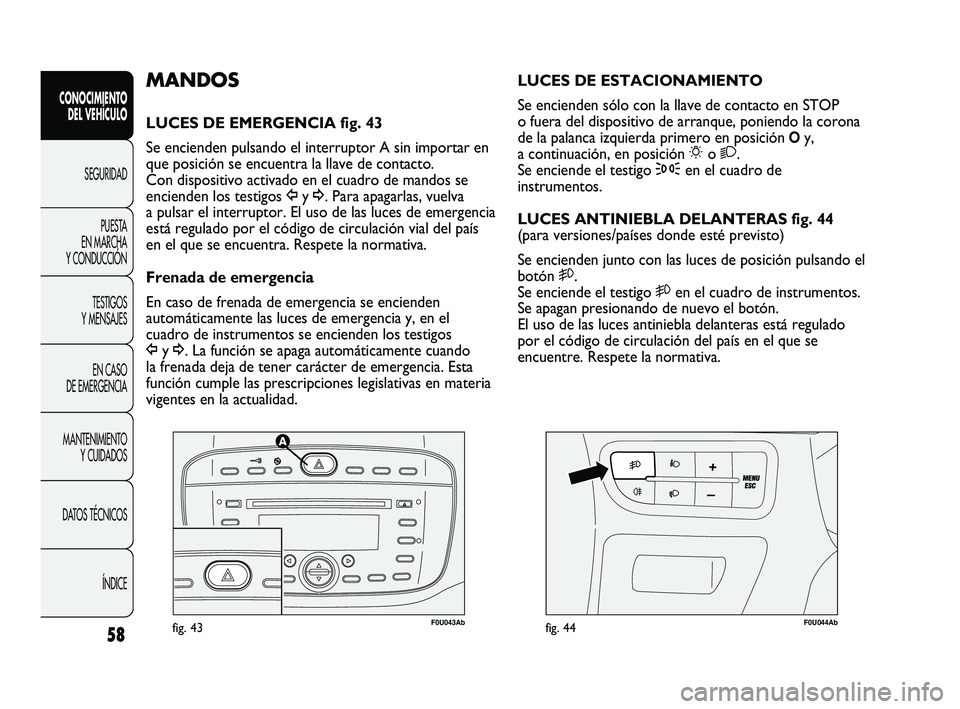

LUCES DE ESTACIONAMIENTO
Se encienden sólo con la llave de contacto en STOP
o fuera del dispositivo de arranque, poniendo la corona
de la palanca izquierda primero en posición
Oy,
a continuación, en posición 6o2 .
Se enciende el testigo 3en el cuadro de
instrumentos.
LUCES ANTINIEBLA DELANTERAS fig. 44
(para versiones/países donde esté previsto)
Se encienden junto con las luces de posición pulsando el
botón 5.
Se enciende el testigo 5en el cuadro de instrumentos.
Se apagan presionando de nuevo el botón.
El uso de las luces antiniebla delanteras está regulado
por el código de circulación del país en el que se
encuentre. Respete la normativa.
MANDOS
LUCES DE EMERGENCIA fig. 43
Se encienden pulsando el interruptor A sin importar en
que posición se encuentra la llave de contacto.
Con dispositivo activado en el cuadro de mandos se
encienden los testigos Îy¥ . Para apagarlas, vuelva
a pulsar el interruptor. El uso de las luces de emergencia
está regulado por el código de circulación vial del país
en el que se encuentra. Respete la normativa.
Frenada de emergencia
En caso de frenada de emergencia se encienden
automáticamente las luces de emergencia y, en el
cuadro de instrumentos se encienden los testigos
Î y¥ . La función se apaga automáticamente cuando
la frenada deja de tener carácter de emergencia. Esta
función cumple las prescripciones legislativas en materia
vigentes en la actualidad.
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 58

59
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

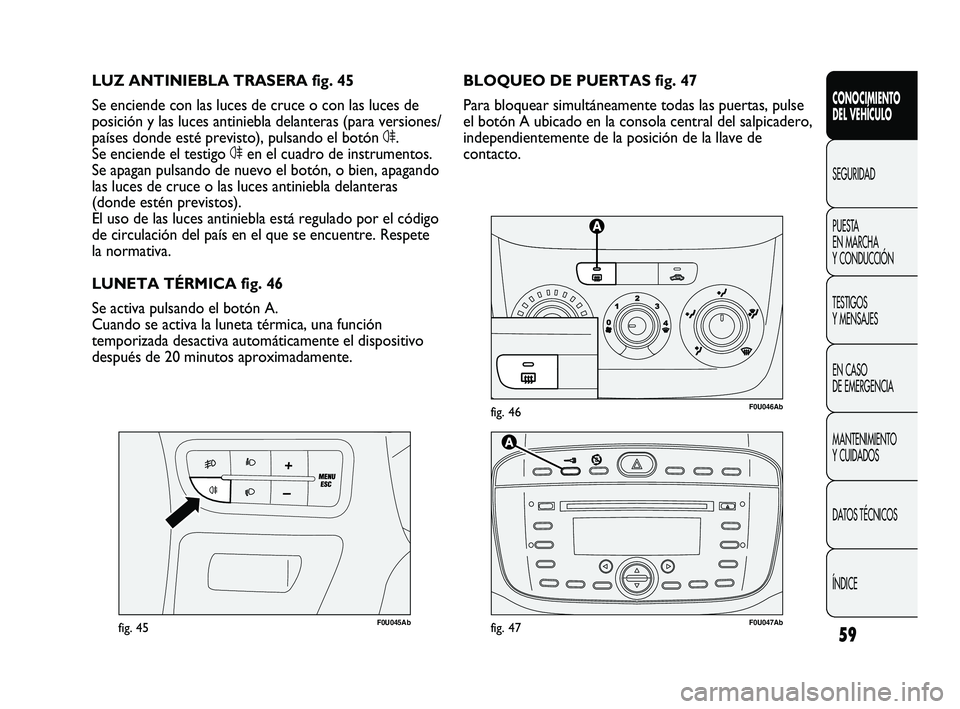

F0U046Abfig. 46
F0U045Abfig. 45
BLOQUEO DE PUERTAS fig. 47
Para bloquear simultáneamente todas las puertas, pulse
el botón A ubicado en la consola central del salpicadero,
independientemente de la posición de la llave de
contacto.
LUZ ANTINIEBLA TRASERA fig. 45
Se enciende con las luces de cruce o con las luces de
posición y las luces antiniebla delanteras (para versiones/
países donde esté previsto), pulsando el botón
4.
Se enciende el testigo 4en el cuadro de instrumentos.
Se apagan pulsando de nuevo el botón, o bien, apagando
las luces de cruce o las luces antiniebla delanteras
(donde estén previstos).
El uso de las luces antiniebla está regulado por el código
de circulación del país en el que se encuentre. Respete
la normativa.
LUNETA TÉRMICA fig. 46
Se activa pulsando el botón A.
Cuando se activa la luneta térmica, una función
temporizada desactiva automáticamente el dispositivo
después de 20 minutos aproximadamente.
F0U047Abfig. 47
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 59

60
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

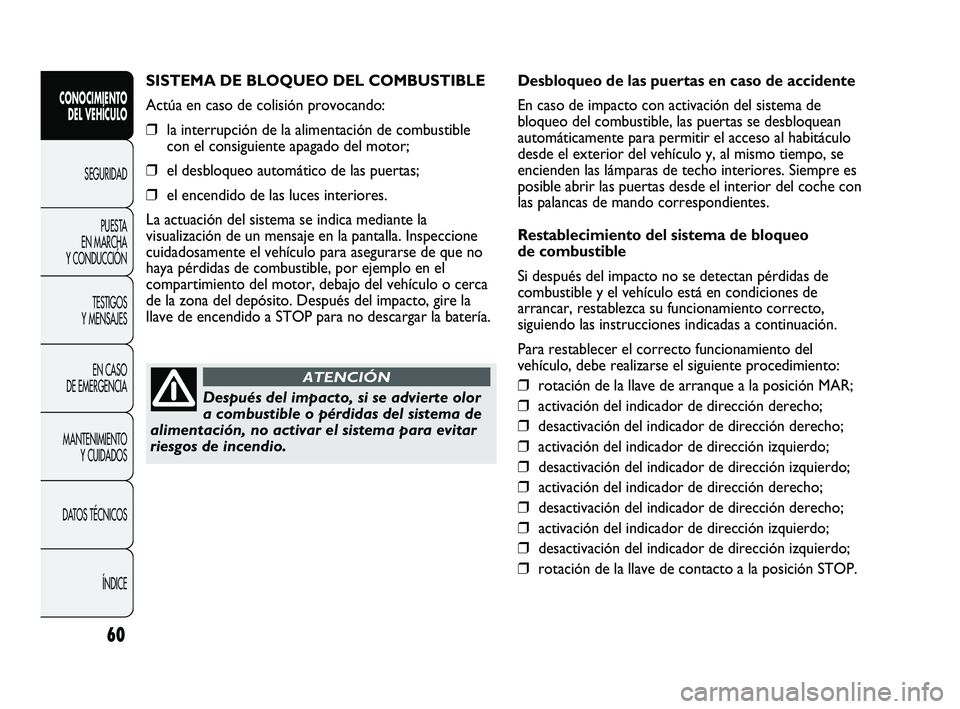

SISTEMA DE BLOQUEO DEL COMBUSTIBLE
Actúa en caso de colisión provocando:
❒la interrupción de la alimentación de combustible
con el consiguiente apagado del motor;
❒ el desbloqueo automático de las puertas;
❒ el encendido de las luces interiores.
La actuación del sistema se indica mediante la
visualización de un mensaje en la pantalla. Inspeccione
cuidadosamente el vehículo para asegurarse de que no
haya pérdidas de combustible, por ejemplo en el
compartimiento del motor, debajo del vehículo o cerca
de la zona del depósito. Después del impacto, gire la
llave de encendido a STOP para no descargar la batería.
Después del impacto, si se advierte olor
a combustible o pérdidas del sistema de
alimentación, no activar el sistema para evitar
riesgos de incendio.
ATENCIÓN
Desbloqueo de las puertas en caso de accidente
En caso de impacto con activación del sistema de
bloqueo del combustible, las puertas se desbloquean
automáticamente para permitir el acceso al habitáculo
desde el exterior del vehículo y, al mismo tiempo, se
encienden las lámparas de techo interiores. Siempre es
posible abrir las puertas desde el interior del coche con
las palancas de mando correspondientes.
Restablecimiento del sistema de bloqueo
de combustible
Si después del impacto no se detectan pérdidas de
combustible y el vehículo está en condiciones de
arrancar, restablezca su funcionamiento correcto,
siguiendo las instrucciones indicadas a continuación.
Para restablecer el correcto funcionamiento del
vehículo, debe realizarse el siguiente procedimiento:
❒ rotación de la llave de arranque a la posición MAR;
❒ activación del indicador de dirección derecho;
❒ desactivación del indicador de dirección derecho;
❒ activación del indicador de dirección izquierdo;
❒ desactivación del indicador de dirección izquierdo;
❒ activación del indicador de dirección derecho;
❒ desactivación del indicador de dirección derecho;
❒ activación del indicador de dirección izquierdo;
❒ desactivación del indicador de dirección izquierdo;
❒ rotación de la llave de contacto a la posición STOP.
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 60
