2012 Abarth Punto Manual de Empleo y Cuidado (in Spanish)

165
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE

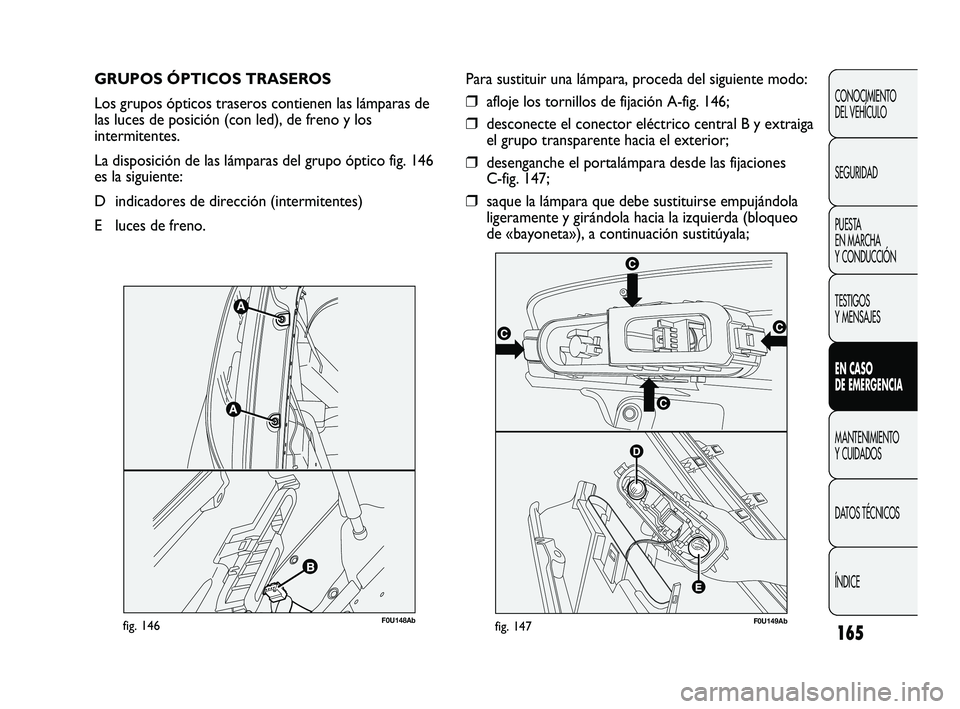

GRUPOS ÓPTICOS TRASEROS
Los grupos ópticos traseros contienen las lámparas de
las luces de posición (con led), de freno y los
intermitentes.
La disposición de las lámparas del grupo óptico fig. 146
es la siguiente:
D indicadores de dirección (intermitentes)
E luces de freno.
F0U148Abfig. 146F0U149Abfig. 147
Para sustituir una lámpara, proceda del siguiente modo:
❒afloje los tornillos de fijación A-fig. 146;
❒desconecte el conector eléctrico central B y extraiga
el grupo transparente hacia el exterior;
❒desenganche el portalámpara desde las fijaciones
C-fig. 147;
❒saque la lámpara que debe sustituirse empujándola
ligeramente y girándola hacia la izquierda (bloqueo
de «bayoneta»), a continuación sustitúyala;
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 165

166
CONOCIMIENTO DEL VEHÍCULO
SEGURIDAD PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE

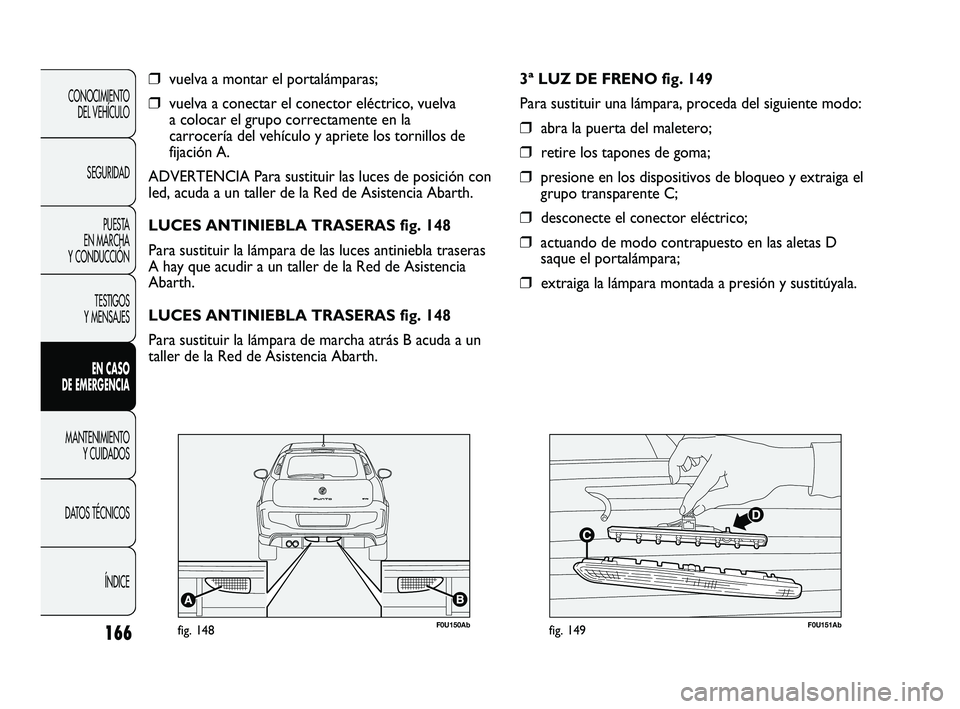

❒vuelva a montar el portalámparas;
❒vuelva a conectar el conector eléctrico, vuelva
a colocar el grupo correctamente en la
carrocería del vehículo y apriete los tornillos de
fijación A.
ADVERTENCIA Para sustituir las luces de posición con
led, acuda a un taller de la Red de Asistencia Abarth.
LUCES ANTINIEBLA TRASERAS fig. 148
Para sustituir la lámpara de las luces antiniebla traseras
A hay que acudir a un taller de la Red de Asistencia
Abarth.
LUCES ANTINIEBLA TRASERAS fig. 148
Para sustituir la lámpara de marcha atrás B acuda a un
taller de la Red de Asistencia Abarth.
F0U150Abfig. 148F0U151Abfig. 149
3ª LUZ DE FRENO fig. 149
Para sustituir una lámpara, proceda del siguiente modo:
❒abra la puerta del maletero;
❒retire los tapones de goma;
❒presione en los dispositivos de bloqueo y extraiga el
grupo transparente C;
❒desconecte el conector eléctrico;
❒actuando de modo contrapuesto en las aletas D
saque el portalámpara;
❒extraiga la lámpara montada a presión y sustitúyala.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 166

167
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE

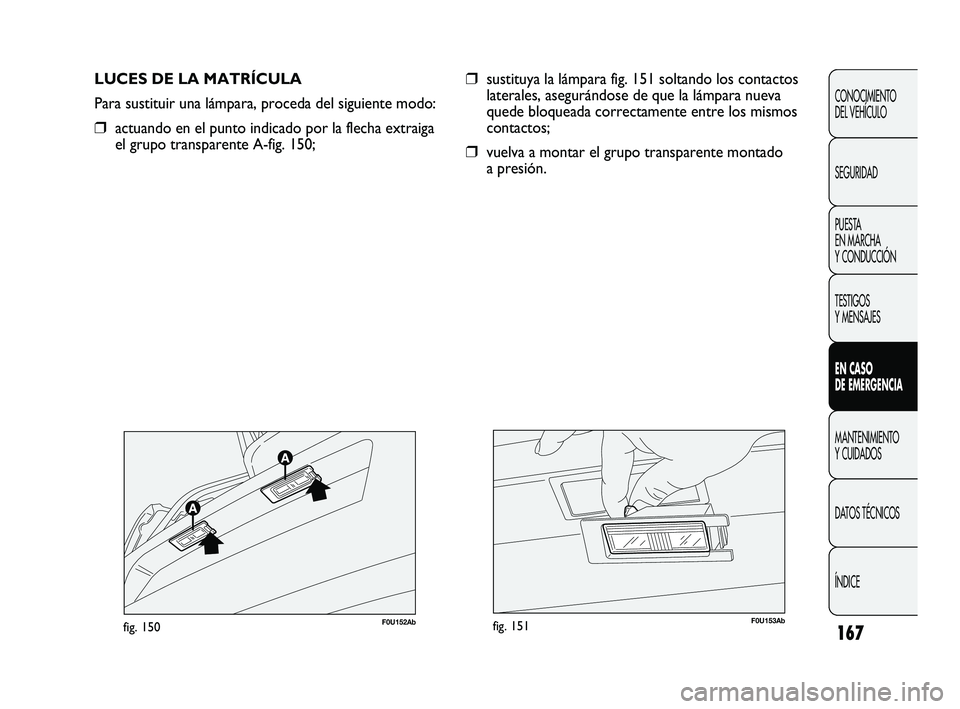

LUCES DE LA MATRÍCULA
Para sustituir una lámpara, proceda del siguiente modo:
❒actuando en el punto indicado por la flecha extraiga
el grupo transparente A-fig. 150;
❒sustituya la lámpara fig. 151 soltando los contactos
laterales, asegurándose de que la lámpara nueva
quede bloqueada correctamente entre los mismos
contactos;
❒vuelva a montar el grupo transparente montado
a presión.
F0U152Abfig. 150F0U153Abfig. 151
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 167

168
CONOCIMIENTO DEL VEHÍCULO
SEGURIDAD PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE
F0U154Abfig. 152

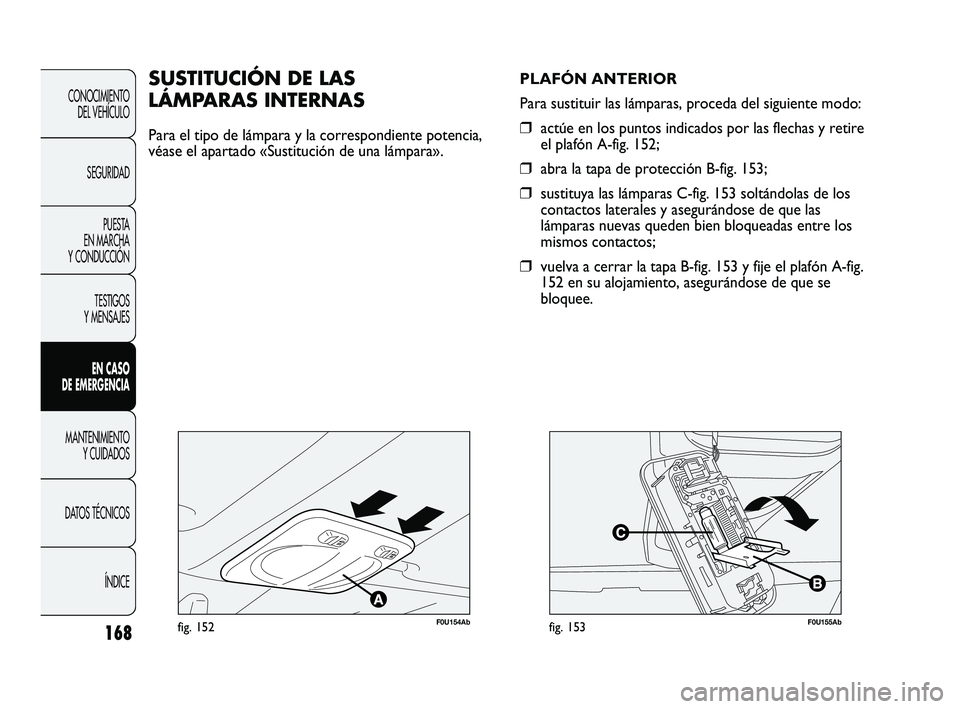

SUSTITUCIÓN DE LAS
LÁMPARAS INTERNAS
Para el tipo de lámpara y la correspondiente potencia,
véase el apartado «Sustitución de una lámpara». PLAFÓN ANTERIOR
Para sustituir las lámparas, proceda del siguiente modo:❒actúe en los puntos indicados por las flechas y retire
el plafón A-fig. 152;
❒abra la tapa de protección B-fig. 153;
❒sustituya las lámparas C-fig. 153 soltándolas de los
contactos laterales y asegurándose de que las
lámparas nuevas queden bien bloqueadas entre los
mismos contactos;
❒vuelva a cerrar la tapa B-fig. 153 y fije el plafón A-fig.
152 en su alojamiento, asegurándose de que se
bloquee.
F0U155Abfig. 153
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 168

169
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE
F0U156Abfig. 154

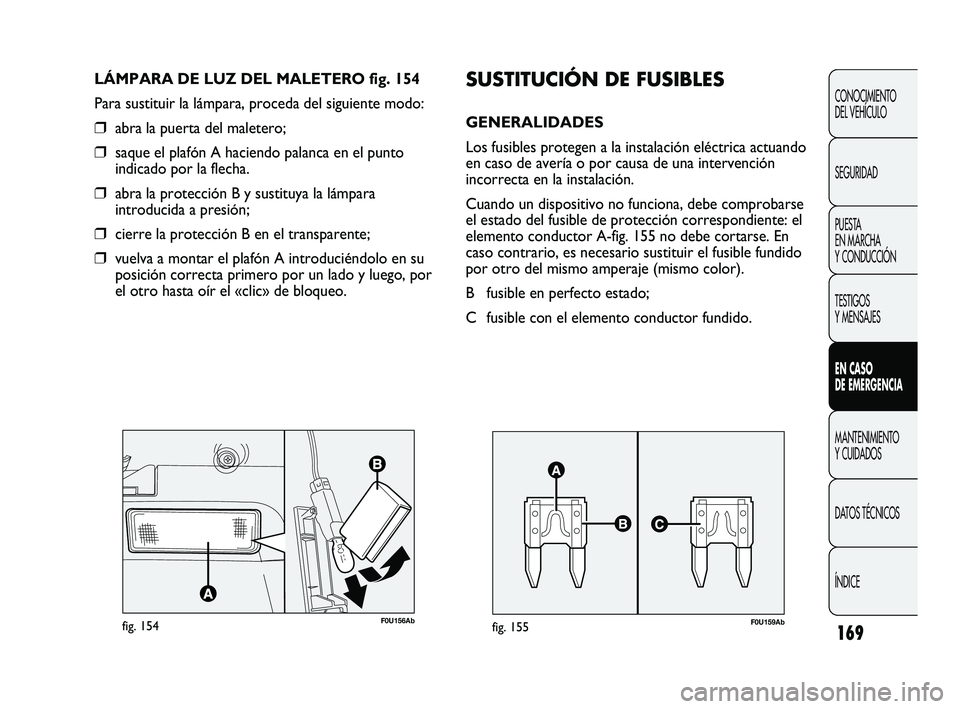

LÁMPARA DE LUZ DEL MALETERO fig. 154
Para sustituir la lámpara, proceda del siguiente modo:
❒abra la puerta del maletero;
❒saque el plafón A haciendo palanca en el punto
indicado por la flecha.
❒abra la protección B y sustituya la lámpara
introducida a presión;
❒cierre la protección B en el transparente;
❒vuelva a montar el plafón A introduciéndolo en su
posición correcta primero por un lado y luego, por
el otro hasta oír el «clic» de bloqueo.
F0U159Abfig. 155
SUSTITUCIÓN DE FUSIBLES
GENERALIDADES
Los fusibles protegen a la instalación eléctrica actuando
en caso de avería o por causa de una intervención
incorrecta en la instalación.
Cuando un dispositivo no funciona, debe comprobarse
el estado del fusible de protección correspondiente: el
elemento conductor A-fig. 155 no debe cortarse. En
caso contrario, es necesario sustituir el fusible fundido
por otro del mismo amperaje (mismo color).
B fusible en perfecto estado;
C fusible con el elemento conductor fundido.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 169

170
CONOCIMIENTO DEL VEHÍCULO
SEGURIDAD PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE

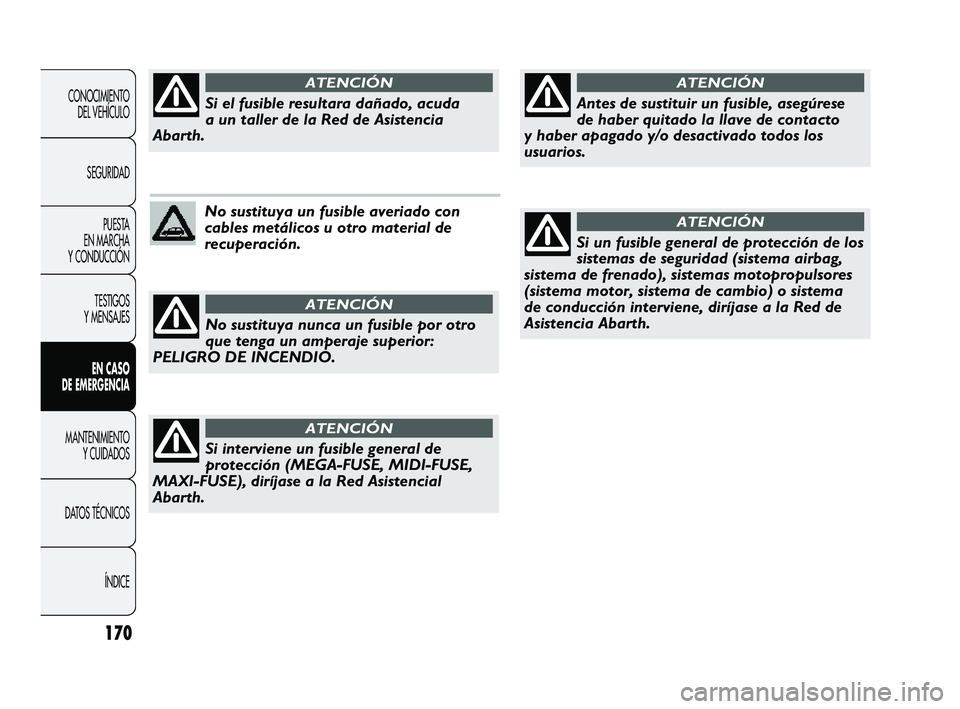

No sustituya un fusible averiado con
cables metálicos u otro material de
recuperación.
Si el fusible resultara dañado, acuda
a un taller de la Red de Asistencia
Abarth.
ATENCIÓN
No sustituya nunca un fusible por otro
que tenga un amperaje superior:
PELIGRO DE INCENDIO.
ATENCIÓN
Si interviene un fusible general de
protección (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), diríjase a la Red Asistencial
Abarth.
ATENCIÓN
Antes de sustituir un fusible, asegúrese
de haber quitado la llave de contacto
y haber apagado y/o desactivado todos los
usuarios.
ATENCIÓN
Si un fusible general de protección de los
sistemas de seguridad (sistema airbag,
sistema de frenado), sistemas motopropulsores
(sistema motor, sistema de cambio) o sistema
de conducción interviene, diríjase a la Red de
Asistencia Abarth.
ATENCIÓN
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 170

171
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DA

TOS TÉCNICOS
ÍNDICE
F0U160Abfig. 156
F0U161Abfig. 157

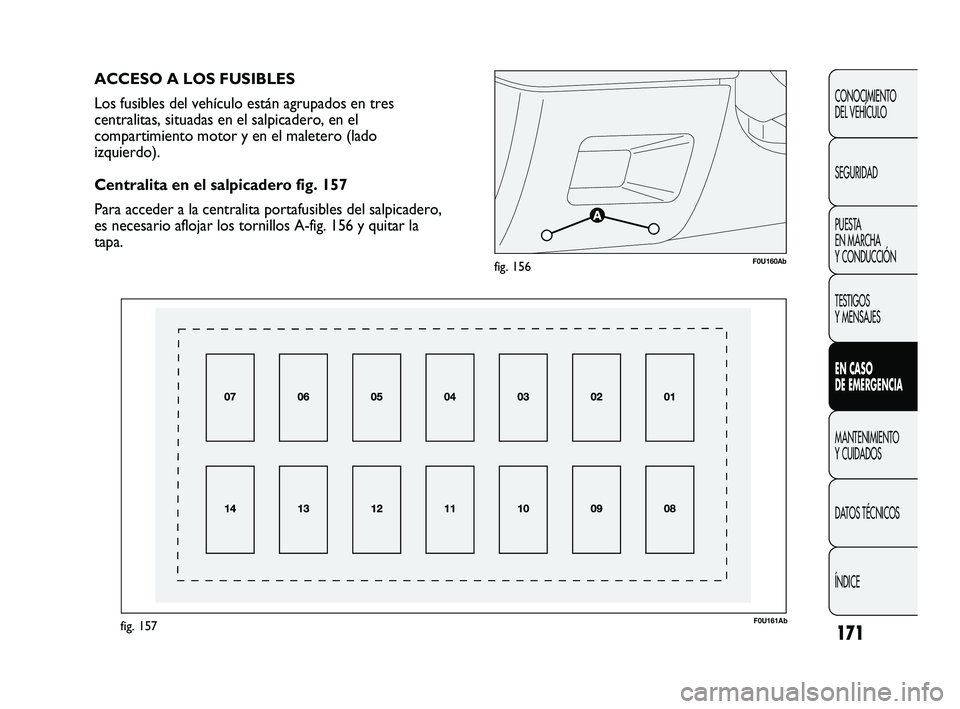

ACCESO A LOS FUSIBLES
Los fusibles del vehículo están agrupados en tres
centralitas, situadas en el salpicadero, en el
compartimiento motor y en el maletero (lado
izquierdo).
Centralita en el salpicadero fig. 157
Para acceder a la centralita portafusibles del salpicadero,
es necesario aflojar los tornillos A-fig. 156 y quitar la
tapa.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 171

172
CONOCIMIENTO DEL VEHÍCULO
SEGURIDAD PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DA

TOS TÉCNICOS ÍNDICE
F0U162Abfig. 158
F0U163Abfig. 159

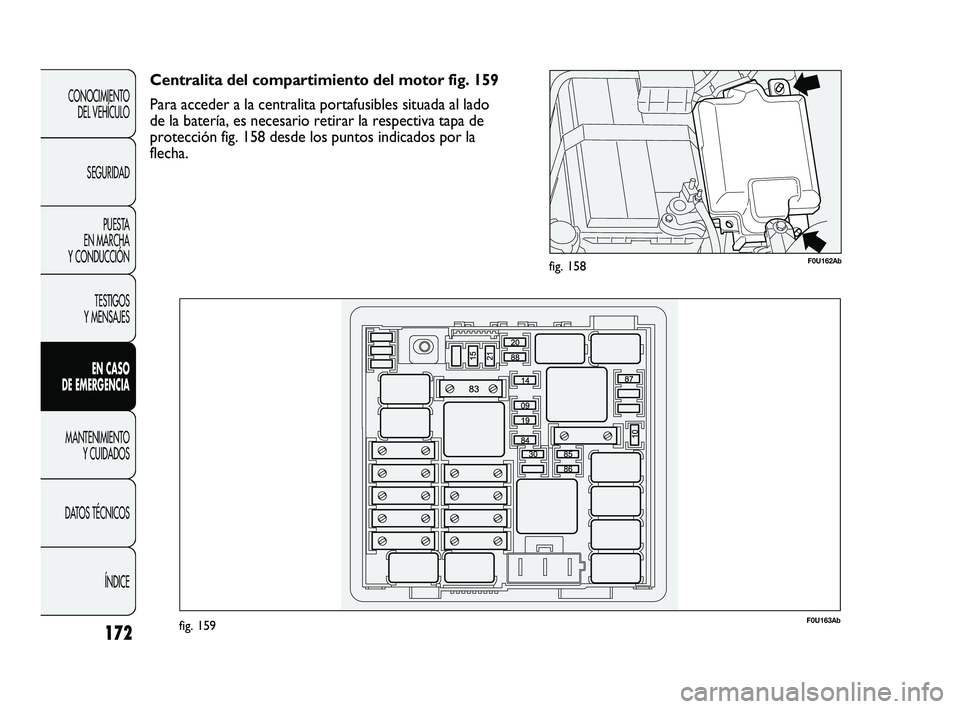

Centralita del compartimiento del motor fig. 159
Para acceder a la centralita portafusibles situada al lado
de la batería, es necesario retirar la respectiva tapa de
protección fig. 158 desde los puntos indicados por la
flecha.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 172
