2012 Abarth Punto Manual de Empleo y Cuidado (in Spanish)

213
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Versión Llantas (**)Neumáticos suministrados
1.4 Turbo Multi Air 6½J x 17-36 205/45 R17 88V
7Jx17-39
6½J x 17-36 215/45 R17 91Y (*)
7Jx17-39
(*) Neumático que no puede llevar cadenas
(**) Distancia entre los tornillos 100 mm y tornillos M12 x 1,5 utilice sólo ruedas previstas para este coche.
PRESIÓN DE INFLADO CON LOS NEUMÁTICOS EN FRÍO (bar)
Neumáticos A media carga A plena carga
Delantera TraseraDelantera Trasera
205/45 R17 88V 2,42,22,7 2,4
215/45 R17 91Y 2,32,12,3 2,3
Con el neumático caliente, el valor de la presión debe ser de +0,3\
bar respecto del valor prescrito. Vuelva a controlar el corr ecto
valor con neumático frío. Con neumáticos de nieve el valor de la presión debe incre\
mentarse en +0,2 bares respecto al valor
prescrito para los neumáticos en dotación.
En caso de marcha con velocidad superior a 160 km/h, infle los neumát\
icos a los valores previstos para las condiciones
de plena carga.
Con sistema T.P.M.S. el valor de la presión debe incrementarse en +0,\
1 bares respecto al valor indicado.
205-220 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 213

214
CONOCIMIENTO DEL VEHÍCULO
SEGURIDAD PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
fig. 181F0U184Ab
Versión A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
ADVERTENCIA Según la dimensión de las llantas / neumáticos, pue\
de haber pequeñas variaciones de medida.
DIMENSIONES
Las dimensiones se expresan en mm
y se refieren al vehículo equipado con
los neumáticos que se facilitan.
La altura se mide con el vehículo vacío.
Volumen del maletero
Capacidad con vehículo vacío
(normas V.D.A.) ......................... 275 dm
3
Capacidad con respaldo del asiento
trasero abatido ....................... 1030 dm3
205-220 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 214

215
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
1185 480
950
850
1665
50
PRESTACIONES
Velocidades máximas admisibles después del primer período de us\
o del vehículo en km/h.
1.4 Turbo Multi Air
213
PESOS
Versión 1.4 Turbo Multi Air
Peso en vacío (con todos los líquidos a nivel, depósito de combustible al 90% y sin opcionales):
Capacidad útil (*) incluido el conductor:
Pesos máximos admitidos (**)
– eje delantero:
– eje trasero:
– total:
Carga máxima sobre el techo:
(*) Con equipamientos especiales el peso en vacío aumenta y, por consiguiente, disminuye la capacidad útil respecto a los pesos má ximos
admitidos.
(**) Pesos que no deben superarse. Es responsabilidad del usuario distribuir \
la carga en el maletero y/o en la superficie de carg a respetando
los límites máximos admitidos.
ADVERTENCIA El vehículo no está homologado para arrastrar remolque\
s.
205-220 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 215

Gasolina ecológica sin plomo no inferior
a 95 R.O.N. (Especificación EN 228)
Mezcla de agua y líquido PARAFLU
UP
al 50% (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Mezcla de agua y líquido
TUTELA PROFESSIONAL SC 35
216
CONOCIMIENTO DEL VEHÍCULO
SEGURIDAD PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2
ABASTECIMIENTO
1.4 Turbo Multi Air Combustibles prescritosy lubricantes originales
Depósito del combustible: litros
incluida una reserva de: litros
Instalación de refrigeración motor: litros
Cárter del motor: kgCárter del motor y filtro: kg
Caja de cambios/diferencial: kg
Circuito de frenos hidráulicos:kg
Recipiente para el líquido lavaparabrisas,
lavaluneta: litros
(
❒) Para condiciones climáticas particularmente severas, se recomienda un\
a mezcla de 60% de PARAFLUUPy del 40% de agua
desmineralizada.
205-220 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 216

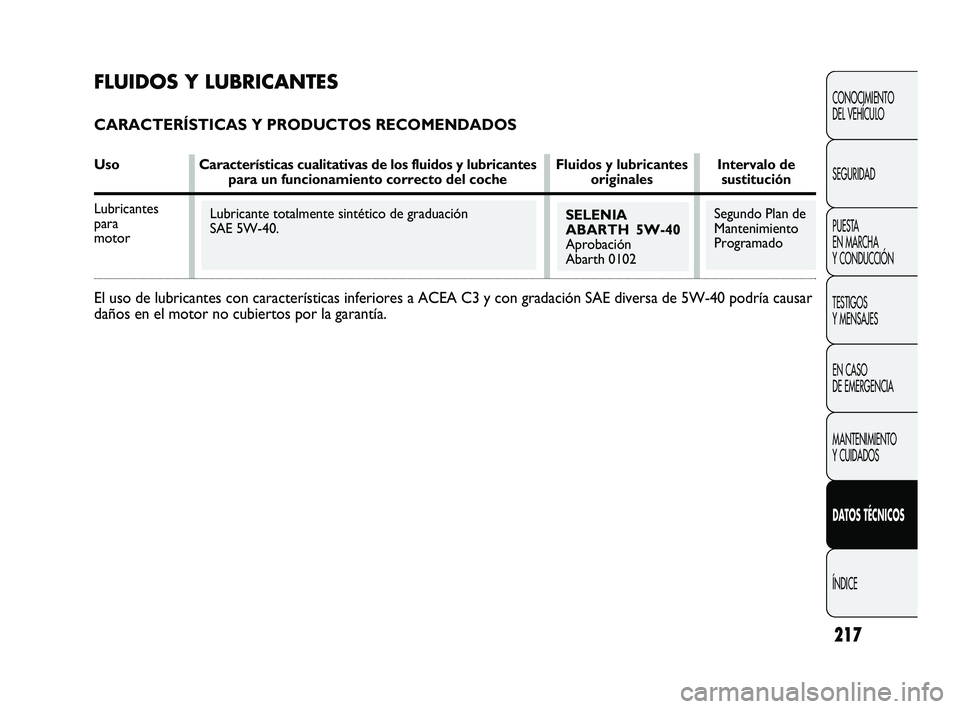

FLUIDOS Y LUBRICANTES
CARACTERÍSTICAS Y PRODUCTOS RECOMENDADOS
UsoCaracterísticas cualitativas de los fluidos y lubricantes Fluidos y lub ricantes Intervalo depara un funcionamiento correcto del cocheoriginales sustitución
Lubricantes
para
motor
El uso de lubricantes con características inferiores a ACEA C3 y con gradación SAE diversa de 5W-40 podría causar
daños en el motor no cubiertos por la garantía.
217
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Lubricante totalmente sintético de graduación
SAE 5W-40.SELENIA
ABARTH 5W-40
Aprobación
Abarth 0102Segundo Plan de
Mantenimiento
Programado
205-220 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 217

Cambio
y diferenciales
mecánicos
Juntas homocinéticas
lado rueda
Juntas homocinéticas
lado diferencial
Frenos y mandos
hidráulicos del
embrague
Circuitos de
refrigeración.
Porcentaje de
empleo: 50% agua
50%
PARAFLUUP(❒)
Se utiliza puro
o diluido en
los sistemas
limpialavaparabrisas
Lubricante sintético de gradación SAE 75W
Calificación FIAT 9.55550-MZ6
Grasa al bisulfuro de molibdeno, para elevadas
temperaturas de empleo.
Calificación FIAT 9.55580 . Consistencia NL.GI. 1-2
Grasa sintética a base de poliurea para altas temperaturas.
Calificación FIAT 9.55580 . Consistencia NL.GI. 2
Fluido sintético F.M.V.S.S. n° 116 DOT 4,
ISO 4925 SAE J1704, CUNA NC 956- 01.
Calificación FIAT 9.55597
Protección con acción anticongelante de color rojo a base
de glicol monoetilénico inhibido con formulación orgánica.
Cumple las especificaciones CUNA NC 956-16, ASTM D
3306. Calificación FIAT 9.55523
Mezcla de alcoholes, agua y tensioactivos CUNA NC 956-II
Calificación FIAT 9.55522 .TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
218
CONOCIMIENTO DEL VEHÍCULO
SEGURIDAD PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Protección
para radiadores
Líquido para
lavaparabrisas/
lavaluneta Lubricantes
y grasas para
la transmisión
del movimiento
Líquido de frenos
Uso Características cualitativas de los fluidos y lubricantes Fluidos y lub ricantes Aplicacionespara un funcionamiento correcto del cocheoriginales
(*) ADVERTENCIA No repostar o mezclar con otros líquidos cuyas características difieran de las d\
escritas.
(❒ ) Para condiciones climáticas particularmente adversas, se aconseja \
una mezcla del 60% de PARAFLU
UPy del 40% de agua desmineralizada.
205-220 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 218

219
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
8,05,06,1
CONSUMO DE COMBUSTIBLE
Los valores de consumo de carburante, que figuran en
las tablas siguientes, se han establecido en base
a pruebas de homologación previstas en las Directivas
Europeas correspondientes.
Para medir el consumo se efectúan los procedimientos
siguientes:
❒ciclo urbano: inicia con un arranque con el motor
frío y se conduce el vehículo simulando un recorrido
urbano normal;
❒ciclo interurbano: se simula el empleo del vehículo
en el tráfico interurbano con frecuentes aceleraciones en todas las marchas; la velocidad del
trayecto oscila entre 0 y 120 km/h;
❒consumo mixto: se calcula con una ponderación del
37% en el ciclo urbano y del 63% en el ciclo
extraurbano.
ADVERTENCIA El tipo de trayecto, el estado del
tráfico, las condiciones atmosféricas, la forma de
conducir, el estado general del vehículo, el nivel de
equipamiento/dotaciones/accesorios, el uso del
climatizador, la carga del vehículo, la presencia de
portaequipajes en el techo, cualquier situación que
penaliza la penetración aerodinámica o la resistencia al
avance conllevan valores de consumo diferentes a los
establecidos.
Consumo según la directiva Europea vigente (litros/100 km)
Versión UrbanoExtraurbano Mixto
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 219

220
CONOCIMIENTO DEL VEHÍCULO
SEGURIDAD PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
142

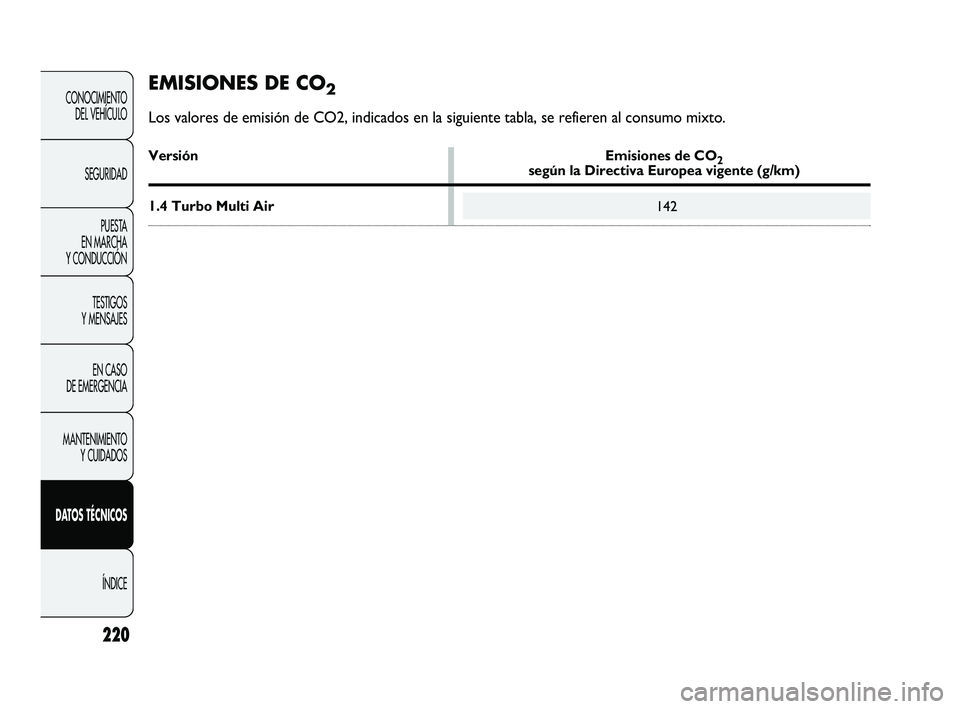

EMISIONES DE CO2
Los valores de emisión de CO2, indicados en la siguiente tabla, se re\
fieren al consumo mixto.
Versión Emisiones de CO2según la Directiva Europea vigente (g/km)
1.4 Turbo Multi Air
205-220 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:44 Pagina 220
