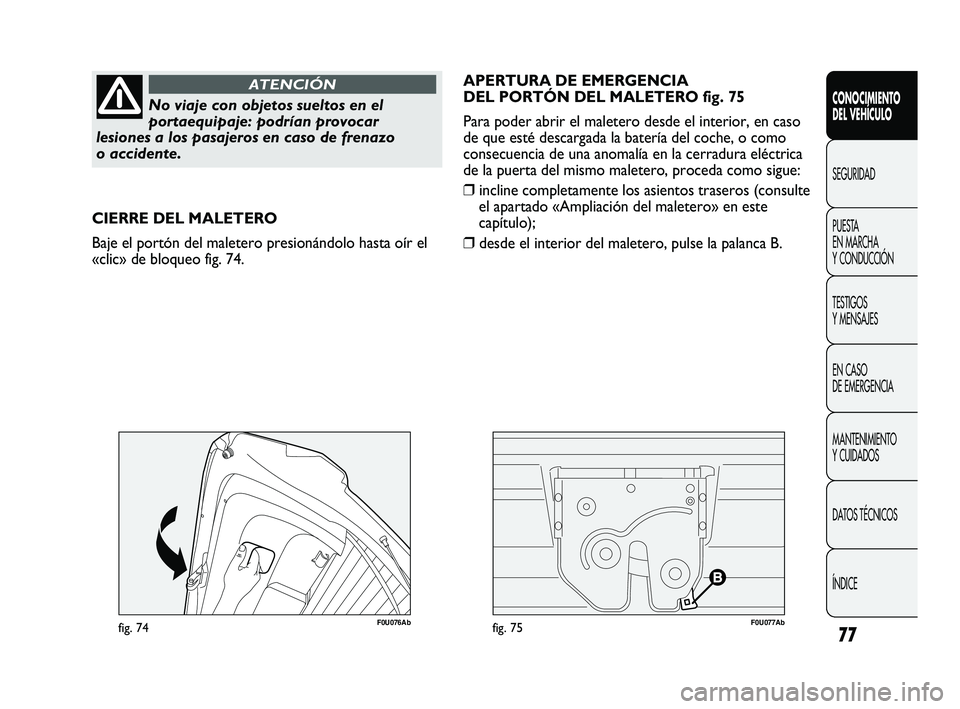

F0U076Abfig. 74
CIERRE DEL MALETERO
Baje el portón del maletero presionándolo hasta oír el
«clic» de bloqueo fig. 74. APERTURA DE EMERGENCIA
DEL PORTÓN DEL MALETERO fig. 75
Para poder abrir el maletero desde el interior, en caso
de que esté descargada la batería del coche, o como
consecuencia de una anomalía en la cerradura eléctrica
de la puerta del mismo maletero, proceda como sigue:
❒
incline completamente los asientos traseros (consulte
el apartado «Ampliación del maletero» en este
capítulo);
❒ desde el interior del maletero, pulse la palanca B.
F0U077Abfig. 75
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 77

78
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U078Abfig. 76
AMPLIACIÓN DEL MALETERO
Si se inclina el asiento trasero se puede disponer del
volumen máximo de carga.
Realice las operaciones siguientes:
❒baje completamente los reposacabezas del asiento
trasero;
❒ compruebe que las cintas de los cinturones estén
bien extendidas y no retorcidas;
F0U079Abfig. 77
F0U081Abfig. 78
❒incline los respaldos hacia adelante en el sentido
indicado por la flecha fig. 76;
❒ actúe en las manillas A y B-fig. 77 para desbloquear
los respaldos y colocarlos sobre el asiento.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 78

79
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Reposicionamiento del asiento trasero fig. 79
Levante los respaldos empujándolos hacia atrás hasta oír
el «clic» de bloqueo de ambos mecanismos de
enganche.
Coloque las hebillas de los cinturones de seguridad hacia
arriba y el asiento en su posición normal.
ADVERTENCIA El correcto enganche del respaldo está
garantizado por la desaparición de la «banda roja» junto
a las palancas de abatimiento del respaldo. Esta «banda
roja» indica que el respaldo no se ha enganchado. Al
colocar el respaldo en su posición de uso normal,
asegurarse de oír el «clic» de bloqueo que indica que se
ha enganchado.
F0U082Abfig. 79
Compruebe que el respaldo esté enganchado
correctamente a ambos lados para evitar que, en caso
de frenazos bruscos, pueda proyectarse hacia adelante
causando lesiones a los pasajeros.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 79

80
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
EXTRACCIÓN DE LA BANDEJA
Si desea quitar la bandeja para ampliar la superficie del
maletero: suelte los extremos superiores A-fig. 80 de
los dos tirantes sacando los ojales de los pernos,
desenganche y gire la bandeja posterior en su
alojamiento y suelte los dos pernos fig. 81 de sus
alojamientos laterales.
F0U083Abfig. 80F0U085Abfig. 82
F0U084Abfig. 81
Después de quitar la bandeja se puede colocar
transversalmente entre los respaldos de los asientos
delanteros y el respaldo abatido del asiento trasero
fig. 82.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 80

81
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

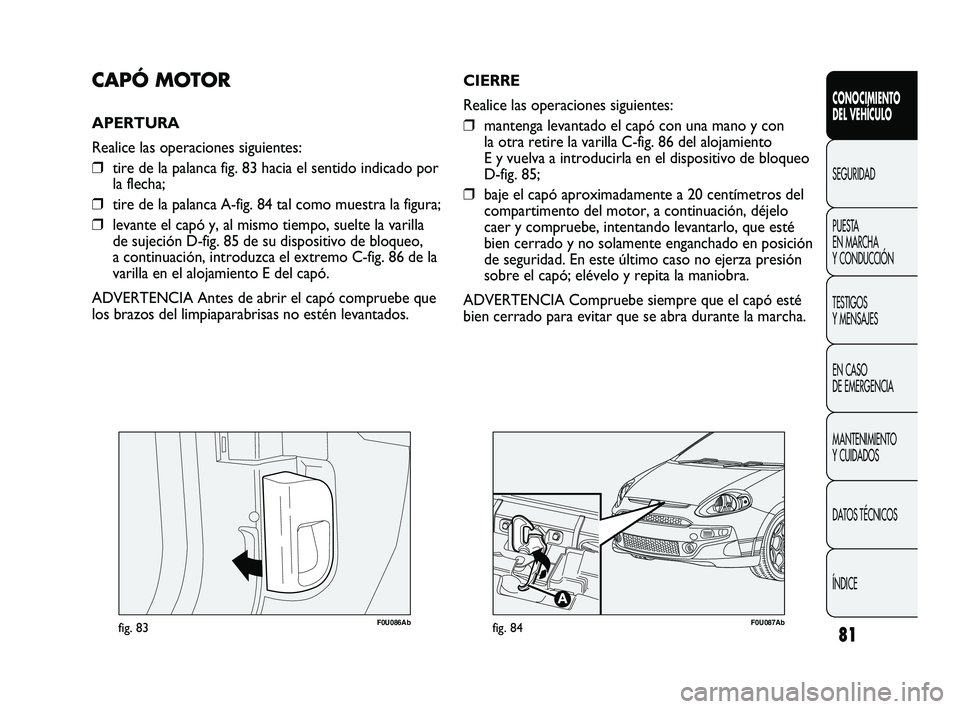

F0U086Abfig. 83
CAPÓ MOTOR
APERTURA
Realice las operaciones siguientes:
❒ tire de la palanca fig. 83 hacia el sentido indicado por
la flecha;
❒ tire de la palanca A-fig. 84 tal como muestra la figura;
❒ levante el capó y, al mismo tiempo, suelte la varilla
de sujeción D-fig. 85 de su dispositivo de bloqueo,
a continuación, introduzca el extremo C-fig. 86 de la
varilla en el alojamiento E del capó.
ADVERTENCIA Antes de abrir el capó compruebe que
los brazos del limpiaparabrisas no estén levantados.
F0U087Abfig. 84
CIERRE
Realice las operaciones siguientes:
❒ mantenga levantado el capó con una mano y con
la otra retire la varilla C-fig. 86 del alojamiento
E y vuelva a introducirla en el dispositivo de bloqueo
D-fig. 85;
❒ baje el capó aproximadamente a 20 centímetros del
compartimento del motor, a continuación, déjelo
caer y compruebe, intentando levantarlo, que esté
bien cerrado y no solamente enganchado en posición
de seguridad. En este último caso no ejerza presión
sobre el capó; elévelo y repita la maniobra.
ADVERTENCIA Compruebe siempre que el capó esté
bien cerrado para evitar que se abra durante la marcha.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 81

82
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

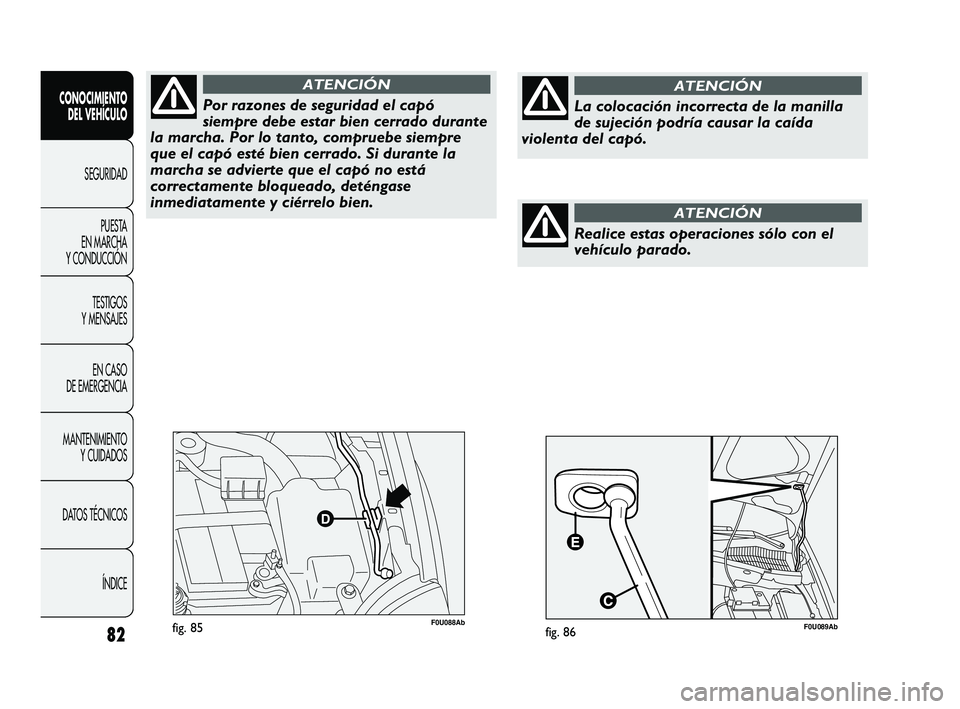

F0U088Abfig. 85
Por razones de seguridad el capó
siempre debe estar bien cerrado durante
la marcha. Por lo tanto, compruebe siempre
que el capó esté bien cerrado. Si durante la
marcha se advierte que el capó no está
correctamente bloqueado, deténgase
inmediatamente y ciérrelo bien.
ATENCIÓN
La colocación incorrecta de la manilla
de sujeción podría causar la caída
violenta del capó.
ATENCIÓN
F0U089Abfig. 86
Realice estas operaciones sólo con el
vehículo parado.
ATENCIÓN
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 82

83
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U090Abfig. 87
PORTAEQUIPAJES/PORTAESQUÍS
Los enganches delanteros de pre-instalación están
situados en los puntos A-fig. 87.
Los enganches traseros de pre-instalación están situados
en los puntos B indicados por la serigrafía ( O) presente
en las ventanillas laterales traseras.
ADVERTENCIA Siga escrupulosamente las instrucciones
de montaje incluidas en el kit. El montaje debe ser
realizado por personal cualificado.Después de recorrer algunos kilómetros,
vuelva a controlar que los tornillos de
fijación de los enganches estén bien apretados.
ATENCIÓN
Distribuya uniformemente la carga
y tenga en cuenta, al conducir, la mayor
sensibilidad del vehículo al viento lateral.
ATENCIÓN
Respete escrupulosamente las disposiciones
legislativas vigentes que conciernen a las
dimensiones máximas.
No supere los pesos máximos permitidos
(véase el apartado «Datos técnicos»).
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 83

84
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U091Abfig. 88
Regulación de la alineación de faros fig. 88
Para regularlos pulse Òy en el panel de mandos.
La pantalla del cuadro de instrumentos facilita la
indicación visual de la posición correspondiente a la
regulación.
Posición 0 – una o dos personas en los asientos
delanteros.
Posición 1 – cinco personas.
Posición 2 – cinco personas + carga en el maletero.
Posición 3 – conductor + carga máxima admitida, todo
colocado en el maletero.
ADVERTENCIA Compruebe la orientación de los haces
luminosos cada vez que cambie el peso de la carga
transportada.
ORIENTACIÓN DE LAS LUCES
ANTINIEBLA DELANTERAS
(para versiones/países donde esté previsto)
Para comprobar y regular los faros acuda a la Red de
Asistencia Abarth.
REGULACIÓN DE LOS FAROS EN EL
EXTRANJERO fig. 89-90
Las luces de cruce están orientadas para circular
en el país donde se comercializa por primera vez.
En los países con circulación opuesta, para no
deslumbrar a los vehículos que avanzan en dirección
contraria, es necesario modificar la orientación
del haz luminoso aplicando una película adhesiva,
específicamente diseñada para ello.FAROS
ORIENTACIÓN DEL HAZ LUMINOSO
Una orientación correcta de los faros es esencial para el
confort y la seguridad del conductor y de los demás
usuarios en la carretera. Los faros del coche deben estar
correctamente alineados para garantizar las mejores
condiciones de visibilidad al viajar con las luces
encendidas. Para comprobar y regular los faros acuda
a la Red de Asistencia Abarth.
CORRECTOR DE ALINEACIÓN DE FAROS
Funciona con la llave de contacto en la posición MAR
y las luces de cruce encendidas. Cuando el coche está
cargado, se inclina hacia atrás provocando la elevación
del haz luminoso. En este caso, es necesario volver
a efectuar una alineación correcta.
