2012 Abarth Punto Manual de Empleo y Cuidado (in Spanish)

85
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

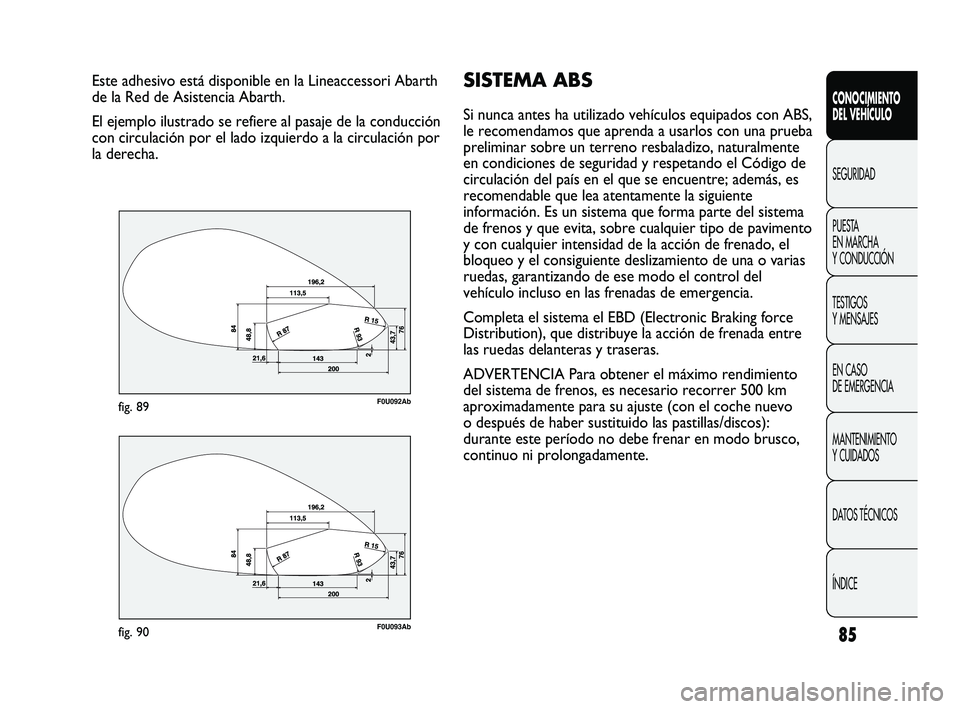

Este adhesivo está disponible en la Lineaccessori Abarth
de la Red de Asistencia Abarth.
El ejemplo ilustrado se refiere al pasaje de la conducción
con circulación por el lado izquierdo a la circulación por
la derecha.
F0U092Abfig. 89
F0U093Abfig. 90
SISTEMA ABS
Si nunca antes ha utilizado vehículos equipados con ABS,
le recomendamos que aprenda a usarlos con una prueba
preliminar sobre un terreno resbaladizo, naturalmente
en condiciones de seguridad y respetando el Código de
circulación del país en el que se encuentre; además, es
recomendable que lea atentamente la siguiente
información. Es un sistema que forma parte del sistema
de frenos y que evita, sobre cualquier tipo de pavimento
y con cualquier intensidad de la acción de frenado, el
bloqueo y el consiguiente deslizamiento de una o varias
ruedas, garantizando de ese modo el control del
vehículo incluso en las frenadas de emergencia.
Completa el sistema el EBD (Electronic Braking force
Distribution), que distribuye la acción de frenada entre
las ruedas delanteras y traseras.
ADVERTENCIA Para obtener el máximo rendimiento
del sistema de frenos, es necesario recorrer 500 km
aproximadamente para su ajuste (con el coche nuevo
o después de haber sustituido las pastillas/discos):
durante este período no debe frenar en modo brusco,
continuo ni prolongadamente.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 85

86
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

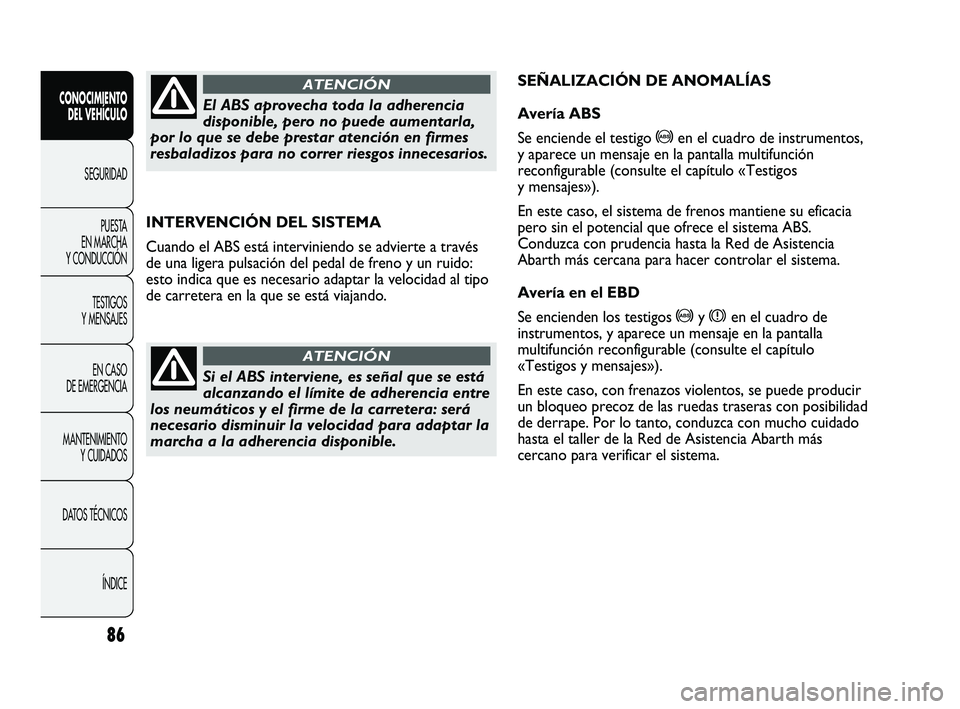

INTERVENCIÓN DEL SISTEMA
Cuando el ABS está interviniendo se advierte a través
de una ligera pulsación del pedal de freno y un ruido:
esto indica que es necesario adaptar la velocidad al tipo
de carretera en la que se está viajando.
El ABS aprovecha toda la adherencia
disponible, pero no puede aumentarla,
por lo que se debe prestar atención en firmes
resbaladizos para no correr riesgos innecesarios.
ATENCIÓN
Si el ABS interviene, es señal que se está
alcanzando el límite de adherencia entre
los neumáticos y el firme de la carretera: será
necesario disminuir la velocidad para adaptar la
marcha a la adherencia disponible.
ATENCIÓN
SEÑALIZACIÓN DE ANOMALÍAS
Avería ABS
Se enciende el testigo >en el cuadro de instrumentos,
y aparece un mensaje en la pantalla multifunción
reconfigurable (consulte el capítulo «Testigos
y mensajes»).
En este caso, el sistema de frenos mantiene su eficacia
pero sin el potencial que ofrece el sistema ABS.
Conduzca con prudencia hasta la Red de Asistencia
Abarth más cercana para hacer controlar el sistema.
Avería en el EBD
Se encienden los testigos >yx en el cuadro de
instrumentos, y aparece un mensaje en la pantalla
multifunción reconfigurable (consulte el capítulo
«Testigos y mensajes»).
En este caso, con frenazos violentos, se puede producir
un bloqueo precoz de las ruedas traseras con posibilidad
de derrape. Por lo tanto, conduzca con mucho cuidado
hasta el taller de la Red de Asistencia Abarth más
cercano para verificar el sistema.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 86

87
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

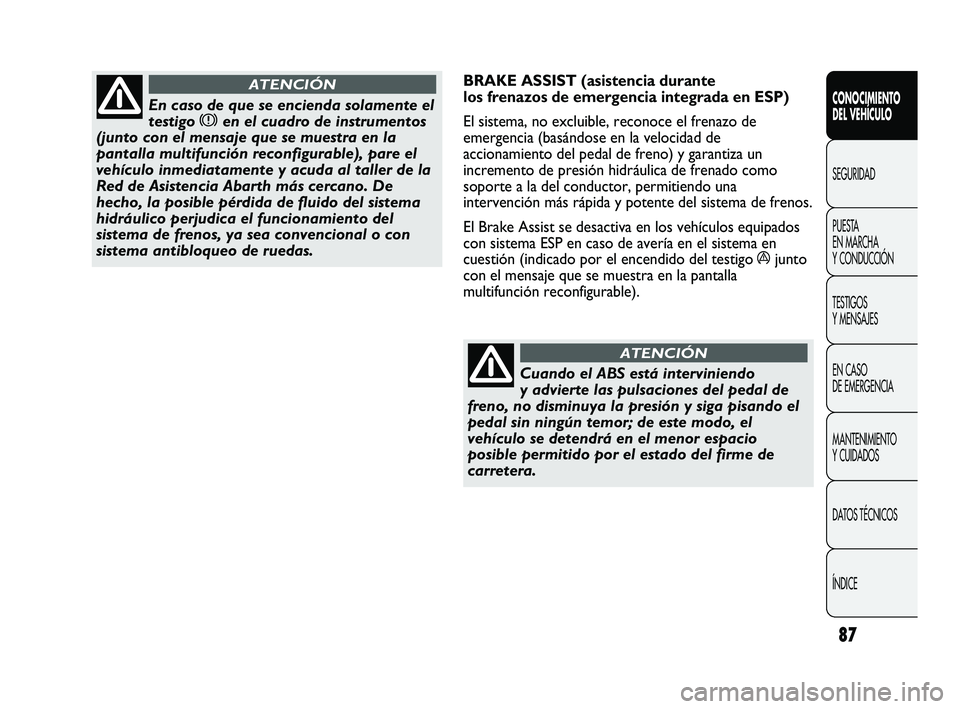

En caso de que se encienda solamente el
testigo xen el cuadro de instrumentos
(junto con el mensaje que se muestra en la
pantalla multifunción reconfigurable), pare el
vehículo inmediatamente y acuda al taller de la
Red de Asistencia Abarth más cercano. De
hecho, la posible pérdida de fluido del sistema
hidráulico perjudica el funcionamiento del
sistema de frenos, ya sea convencional o con
sistema antibloqueo de ruedas.
ATENCIÓNBRAKE ASSIST (asistencia durante
los frenazos de emergencia integrada en ESP)
El sistema, no excluible, reconoce el frenazo de
emergencia (basándose en la velocidad de
accionamiento del pedal de freno) y garantiza un
incremento de presión hidráulica de frenado como
soporte a la del conductor, permitiendo una
intervención más rápida y potente del sistema de frenos.
El Brake Assist se desactiva en los vehículos equipados
con sistema ESP en caso de avería en el sistema en
cuestión (indicado por el encendido del testigo ájunto
con el mensaje que se muestra en la pantalla
multifunción reconfigurable).
Cuando el ABS está interviniendo
y advierte las pulsaciones del pedal de
freno, no disminuya la presión y siga pisando el
pedal sin ningún temor; de este modo, el
vehículo se detendrá en el menor espacio
posible permitido por el estado del firme de
carretera.
ATENCIÓN
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 87

88
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

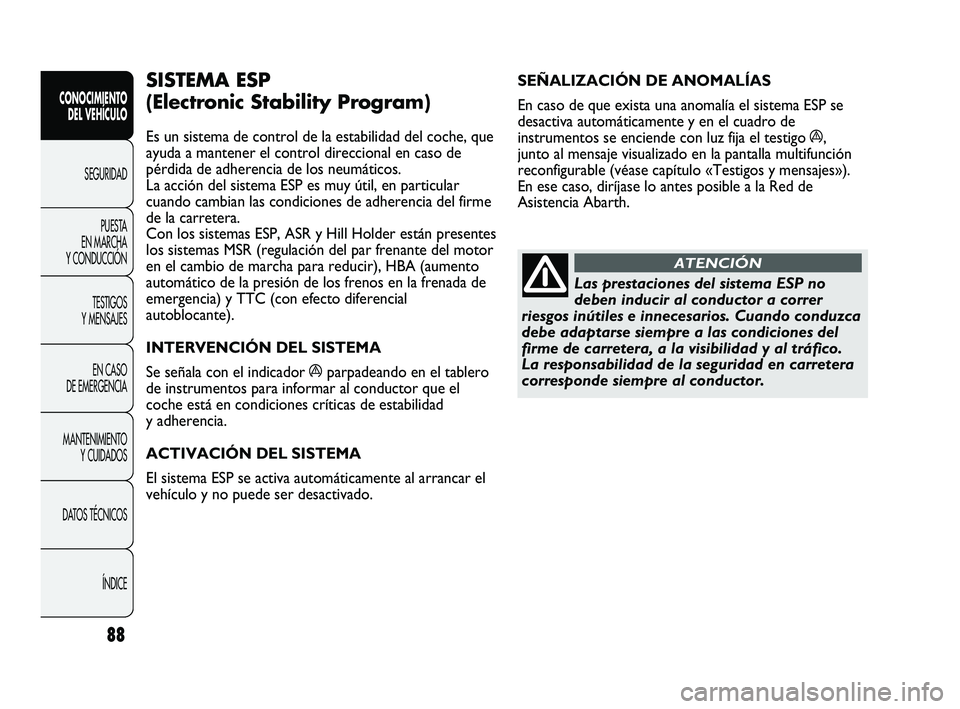

SEÑALIZACIÓN DE ANOMALÍAS
En caso de que exista una anomalía el sistema ESP se
desactiva automáticamente y en el cuadro de
instrumentos se enciende con luz fija el testigo á,
junto al mensaje visualizado en la pantalla multifunción
reconfigurable (véase capítulo «Testigos y mensajes»).
En ese caso, diríjase lo antes posible a la Red de
Asistencia Abarth.SISTEMA ESP
(Electronic Stability Program)
Es un sistema de control de la estabilidad del coche, que
ayuda a mantener el control direccional en caso de
pérdida de adherencia de los neumáticos.
La acción del sistema ESP es muy útil, en particular
cuando cambian las condiciones de adherencia del firme
de la carretera.
Con los sistemas ESP, ASR y Hill Holder están presentes
los sistemas MSR (regulación del par frenante del motor
en el cambio de marcha para reducir), HBA (aumento
automático de la presión de los frenos en la frenada de
emergencia) y TTC (con efecto diferencial
autoblocante).
INTERVENCIÓN DEL SISTEMA
Se señala con el indicador áparpadeando en el tablero
de instrumentos para informar al conductor que el
coche está en condiciones críticas de estabilidad
y adherencia.
ACTIVACIÓN DEL SISTEMA
El sistema ESP se activa automáticamente al arrancar el
vehículo y no puede ser desactivado.
Las prestaciones del sistema ESP no
deben inducir al conductor a correr
riesgos inútiles e innecesarios. Cuando conduzca
debe adaptarse siempre a las condiciones del
firme de carretera, a la visibilidad y al tráfico.
La responsabilidad de la seguridad en carretera
corresponde siempre al conductor.
ATENCIÓN
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 88

89
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

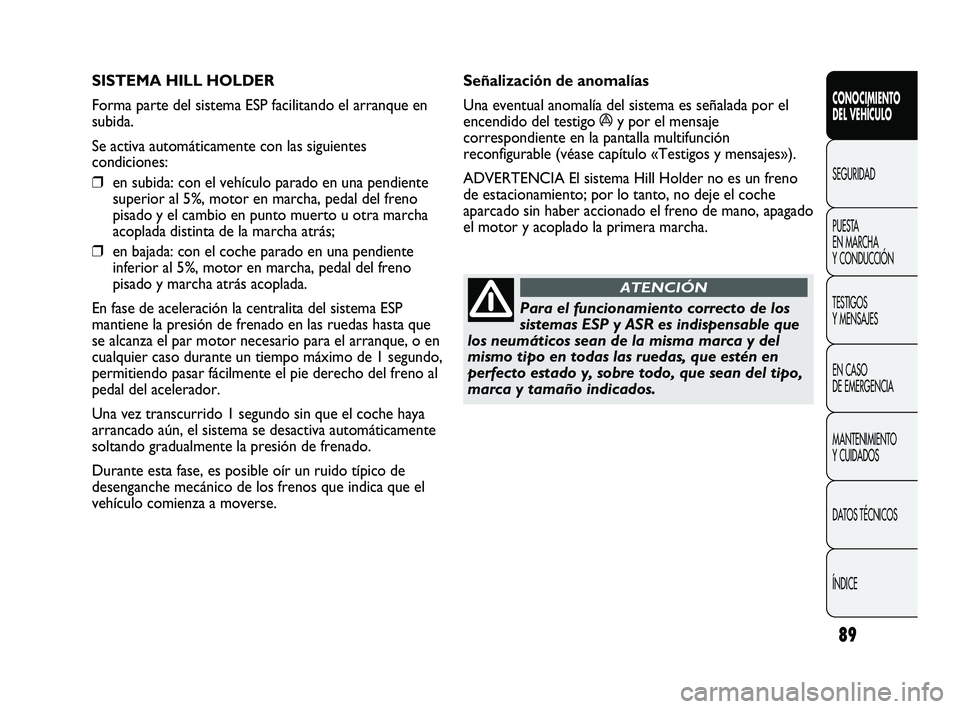

SISTEMA HILL HOLDER
Forma parte del sistema ESP facilitando el arranque en
subida.
Se activa automáticamente con las siguientes
condiciones:
❒ en subida: con el vehículo parado en una pendiente
superior al 5%, motor en marcha, pedal del freno
pisado y el cambio en punto muerto u otra marcha
acoplada distinta de la marcha atrás;
❒ en bajada: con el coche parado en una pendiente
inferior al 5%, motor en marcha, pedal del freno
pisado y marcha atrás acoplada.
En fase de aceleración la centralita del sistema ESP
mantiene la presión de frenado en las ruedas hasta que
se alcanza el par motor necesario para el arranque, o en
cualquier caso durante un tiempo máximo de 1 segundo,
permitiendo pasar fácilmente el pie derecho del freno al
pedal del acelerador.
Una vez transcurrido 1 segundo sin que el coche haya
arrancado aún, el sistema se desactiva automáticamente
soltando gradualmente la presión de frenado.
Durante esta fase, es posible oír un ruido típico de
desenganche mecánico de los frenos que indica que el
vehículo comienza a moverse. Señalización de anomalías
Una eventual anomalía del sistema es señalada por el
encendido del testigo
áy por el mensaje
correspondiente en la pantalla multifunción
reconfigurable (véase capítulo «Testigos y mensajes»).
ADVERTENCIA El sistema Hill Holder no es un freno
de estacionamiento; por lo tanto, no deje el coche
aparcado sin haber accionado el freno de mano, apagado
el motor y acoplado la primera marcha.
Para el funcionamiento correcto de los
sistemas ESP y ASR es indispensable que
los neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén en
perfecto estado y, sobre todo, que sean del tipo,
marca y tamaño indicados.
ATENCIÓN
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 89

90
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

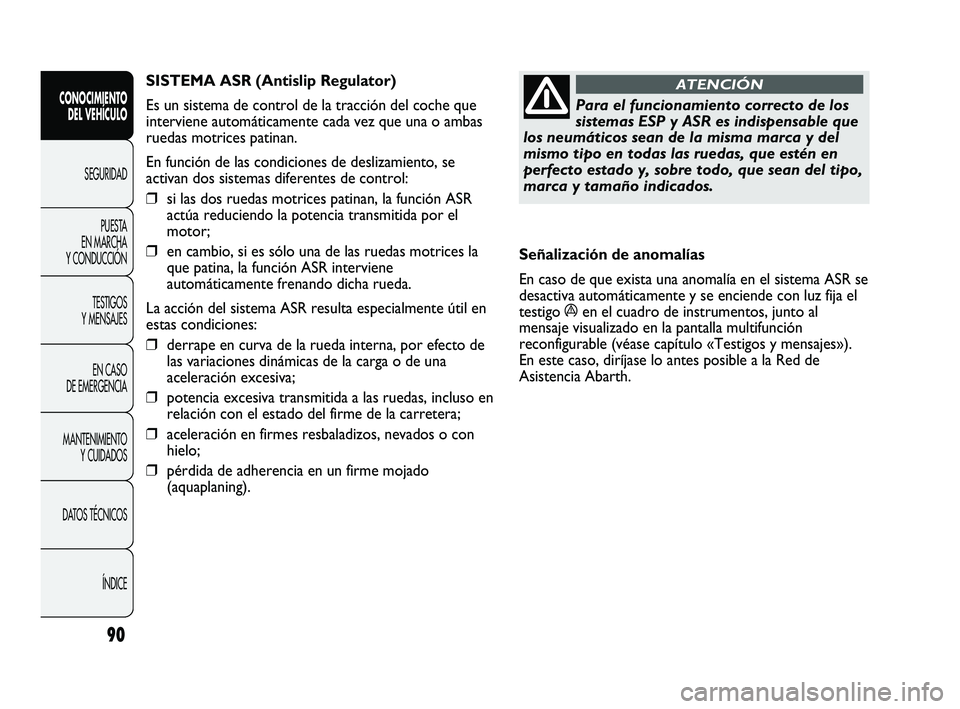

Para el funcionamiento correcto de los
sistemas ESP y ASR es indispensable que
los neumáticos sean de la misma marca y del
mismo tipo en todas las ruedas, que estén en
perfecto estado y, sobre todo, que sean del tipo,
marca y tamaño indicados.
ATENCIÓNSISTEMA ASR (Antislip Regulator)
Es un sistema de control de la tracción del coche que
interviene automáticamente cada vez que una o ambas
ruedas motrices patinan.
En función de las condiciones de deslizamiento, se
activan dos sistemas diferentes de control:
❒ si las dos ruedas motrices patinan, la función ASR
actúa reduciendo la potencia transmitida por el
motor;
❒ en cambio, si es sólo una de las ruedas motrices la
que patina, la función ASR interviene
automáticamente frenando dicha rueda.
La acción del sistema ASR resulta especialmente útil en
estas condiciones:
❒ derrape en curva de la rueda interna, por efecto de
las variaciones dinámicas de la carga o de una
aceleración excesiva;
❒ potencia excesiva transmitida a las ruedas, incluso en
relación con el estado del firme de la carretera;
❒ aceleración en firmes resbaladizos, nevados o con
hielo;
❒ pérdida de adherencia en un firme mojado
(aquaplaning). Señalización de anomalías
En caso de que exista una anomalía en el sistema ASR se
desactiva automáticamente y se enciende con luz fija el
testigo
áen el cuadro de instrumentos, junto al
mensaje visualizado en la pantalla multifunción
reconfigurable (véase capítulo «Testigos y mensajes»).
En este caso, diríjase lo antes posible a la Red de
Asistencia Abarth.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 90

91
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

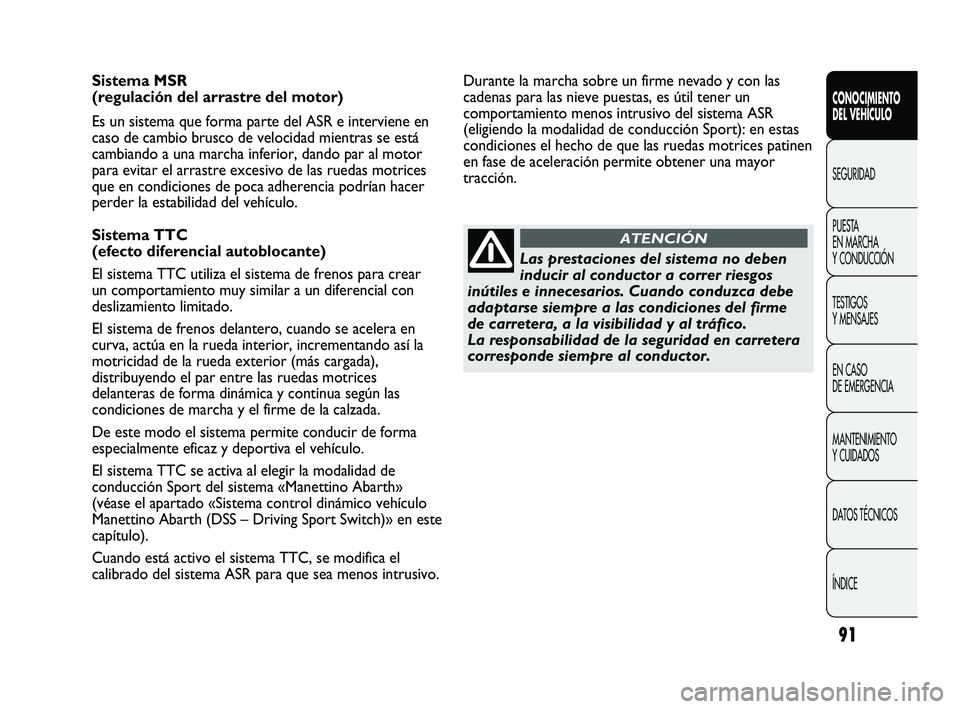

Sistema MSR
(regulación del arrastre del motor)
Es un sistema que forma parte del ASR e interviene en
caso de cambio brusco de velocidad mientras se está
cambiando a una marcha inferior, dando par al motor
para evitar el arrastre excesivo de las ruedas motrices
que en condiciones de poca adherencia podrían hacer
perder la estabilidad del vehículo.
Sistema TTC
(efecto diferencial autoblocante)
El sistema TTC utiliza el sistema de frenos para crear
un comportamiento muy similar a un diferencial con
deslizamiento limitado.
El sistema de frenos delantero, cuando se acelera en
curva, actúa en la rueda interior, incrementando así la
motricidad de la rueda exterior (más cargada),
distribuyendo el par entre las ruedas motrices
delanteras de forma dinámica y continua según las
condiciones de marcha y el firme de la calzada.
De este modo el sistema permite conducir de forma
especialmente eficaz y deportiva el vehículo.
El sistema TTC se activa al elegir la modalidad de
conducción Sport del sistema «Manettino Abarth»
(véase el apartado «Sistema control dinámico vehículo
Manettino Abarth (DSS – Driving Sport Switch)» en este
capítulo).
Cuando está activo el sistema TTC, se modifica el
calibrado del sistema ASR para que sea menos intrusivo.
Las prestaciones del sistema no deben
inducir al conductor a correr riesgos
inútiles e innecesarios. Cuando conduzca debe
adaptarse siempre a las condiciones del firme
de carretera, a la visibilidad y al tráfico.
La responsabilidad de la seguridad en carretera
corresponde siempre al conductor.
ATENCIÓN
Durante la marcha sobre un firme nevado y con las
cadenas para las nieve puestas, es útil tener un
comportamiento menos intrusivo del sistema ASR
(eligiendo la modalidad de conducción Sport): en estas
condiciones el hecho de que las ruedas motrices patinen
en fase de aceleración permite obtener una mayor
tracción.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 91

92
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

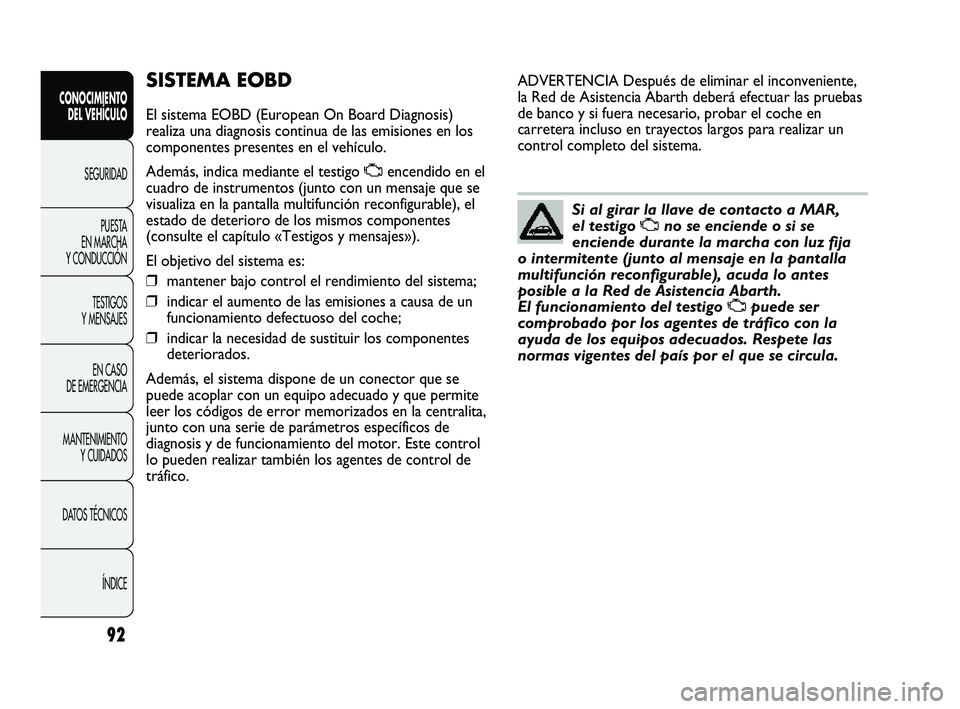

SISTEMA EOBD
El sistema EOBD (European On Board Diagnosis)
realiza una diagnosis continua de las emisiones en los
componentes presentes en el vehículo.
Además, indica mediante el testigo Uencendido en el
cuadro de instrumentos (junto con un mensaje que se
visualiza en la pantalla multifunción reconfigurable), el
estado de deterioro de los mismos componentes
(consulte el capítulo «Testigos y mensajes»).
El objetivo del sistema es:
❒ mantener bajo control el rendimiento del sistema;
❒ indicar el aumento de las emisiones a causa de un
funcionamiento defectuoso del coche;
❒ indicar la necesidad de sustituir los componentes
deteriorados.
Además, el sistema dispone de un conector que se
puede acoplar con un equipo adecuado y que permite
leer los códigos de error memorizados en la centralita,
junto con una serie de parámetros específicos de
diagnosis y de funcionamiento del motor. Este control
lo pueden realizar también los agentes de control de
tráfico.
Si al girar la llave de contacto a MAR,
el testigo
Uno se enciende o si se
enciende durante la marcha con luz fija
o intermitente (junto al mensaje en la pantalla
multifunción reconfigurable), acuda lo antes
posible a la Red de Asistencia Abarth.
El funcionamiento del testigo
Upuede ser
comprobado por los agentes de tráfico con la
ayuda de los equipos adecuados. Respete las
normas vigentes del país por el que se circula.
ADVERTENCIA Después de eliminar el inconveniente,
la Red de Asistencia Abarth deberá efectuar las pruebas
de banco y si fuera necesario, probar el coche en
carretera incluso en trayectos largos para realizar un
control completo del sistema.
069-108 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 92
