2012 Abarth Punto Manual de Empleo y Cuidado (in Spanish)

21
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ACTIVACIÓN/DATOS TRIP B
(Habilitación Trip B)
Esta función permite activar (On) o desactivar (Off) la
visualización del Trip B (trip parcial).
Para más información, consulte el apartado «Ordenador
de viaje».
Para su activación o desactivación, proceda del siguiente
modo:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante (On) o (Off) (en
función de lo que se ha programado anteriormente);
– presione el pulsador +o− para efectuar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
LUCES DIRECCIONALES
(activación/desactivación «Cornering lights»
– Antinieblas delanteras con función Cornering)
Esta función permite activar y desactivar las luces
direccionales. Para activar/desactivar (ON/OFF) las
luces, realice las siguientes operaciones:
– presionar brevemente el botón MENÚ ESC, en la
pantalla se muestra «On», o bien, «Off» parpadeando,
en función de la configuración realizada anteriormente;
– presione el pulsador
+o− para realizar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
SENSOR DE LLUVIA
(Regulación sensibilidad sensor de lluvia)
(para versiones/países donde esté previsto)
Esta función permite regular (en 4 niveles) la sensibilidad
del sensor de lluvia.
Para seleccionar el nivel de sensibilidad deseado,
proceda como sigue:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza parpadeando el «nivel» de la sensibilidad
configurado anteriormente;
– presionar el botón +o− para efectuar la regulación;
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 21
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.

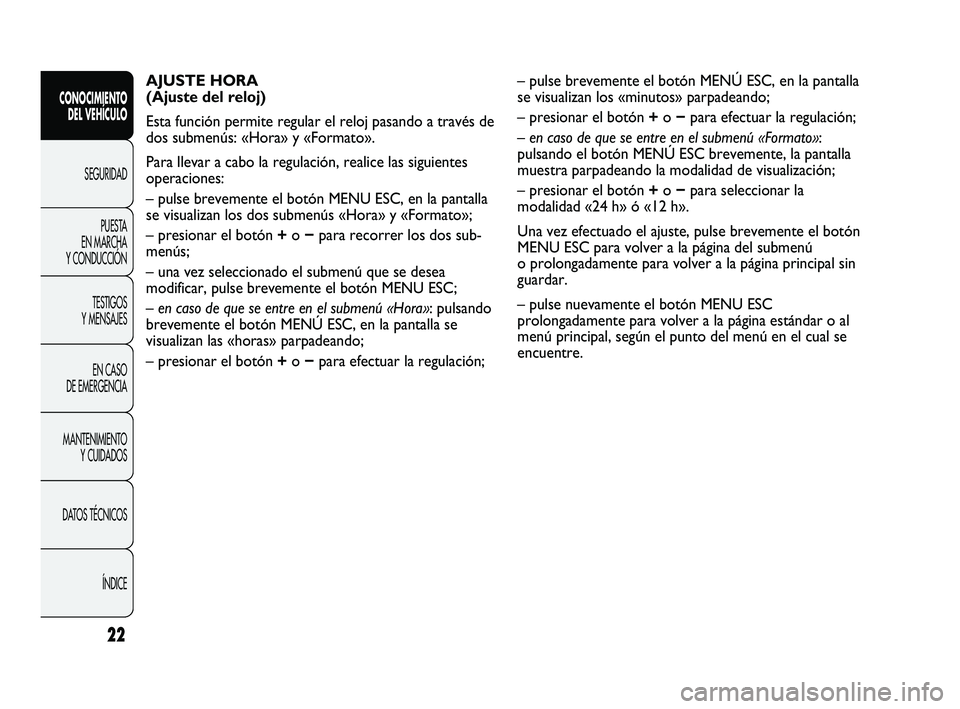

22
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
AJUSTE HORA
(Ajuste del reloj)
Esta función permite regular el reloj pasando a través de
dos submenús: «Hora» y «Formato».
Para llevar a cabo la regulación, realice las siguientes
operaciones:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualizan los dos submenús «Hora» y «Formato»;
– presionar el botón +o− para recorrer los dos sub-
menús;
– una vez seleccionado el submenú que se desea
modificar, pulse brevemente el botón MENU ESC;
– en caso de que se entre en el submenú «Hora» : pulsando
brevemente el botón MENÚ ESC, en la pantalla se
visualizan las «horas» parpadeando;
– presionar el botón +o− para efectuar la regulación; – pulse brevemente el botón MENÚ ESC, en la pantalla
se visualizan los «minutos» parpadeando;
– presionar el botón
+o− para efectuar la regulación;
– en caso de que se entre en el submenú «Formato» :
pulsando el botón MENÚ ESC brevemente, la pantalla
muestra parpadeando la modalidad de visualización;
– presionar el botón +o− para seleccionar la
modalidad «24 h» ó «12 h».
Una vez efectuado el ajuste, pulse brevemente el botón
MENU ESC para volver a la página del submenú
o prolongadamente para volver a la página principal sin
guardar.
– pulse nuevamente el botón MENU ESC
prolongadamente para volver a la página estándar o al
menú principal, según el punto del menú en el cual se
encuentre.
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 22

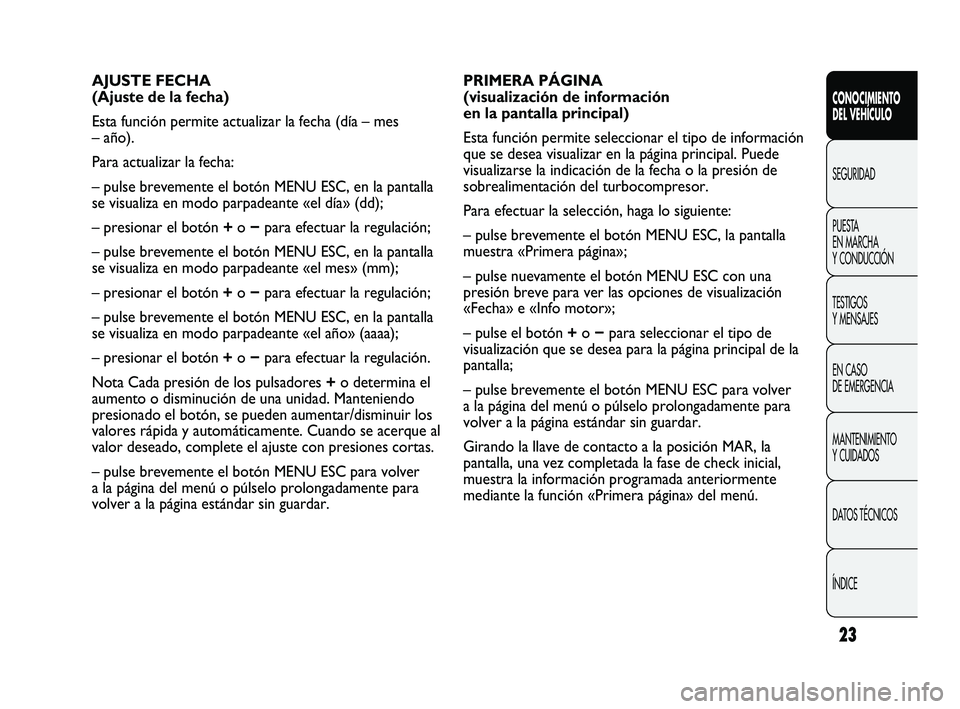

23
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
PRIMERA PÁGINA
(visualización de información
en la pantalla principal)
Esta función permite seleccionar el tipo de información
que se desea visualizar en la página principal. Puede
visualizarse la indicación de la fecha o la presión de
sobrealimentación del turbocompresor.
Para efectuar la selección, haga lo siguiente:
– pulse brevemente el botón MENU ESC, la pantalla
muestra «Primera página»;
– pulse nuevamente el botón MENU ESC con una
presión breve para ver las opciones de visualización
«Fecha» e «Info motor»;
– pulse el botón +o− para seleccionar el tipo de
visualización que se desea para la página principal de la
pantalla;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
Girando la llave de contacto a la posición MAR, la
pantalla, una vez completada la fase de check inicial,
muestra la información programada anteriormente
mediante la función «Primera página» del menú.
AJUSTE FECHA
(Ajuste de la fecha)
Esta función permite actualizar la fecha (día – mes
– año).
Para actualizar la fecha:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante «el día» (dd);
– presionar el botón
+o− para efectuar la regulación;
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante «el mes» (mm);
– presionar el botón +o− para efectuar la regulación;
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante «el año» (aaaa);
– presionar el botón +o− para efectuar la regulación.
Nota Cada presión de los pulsadores +o determina el
aumento o disminución de una unidad. Manteniendo
presionado el botón, se pueden aumentar/disminuir los
valores rápida y automáticamente. Cuando se acerque al
valor deseado, complete el ajuste con presiones cortas.
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 23

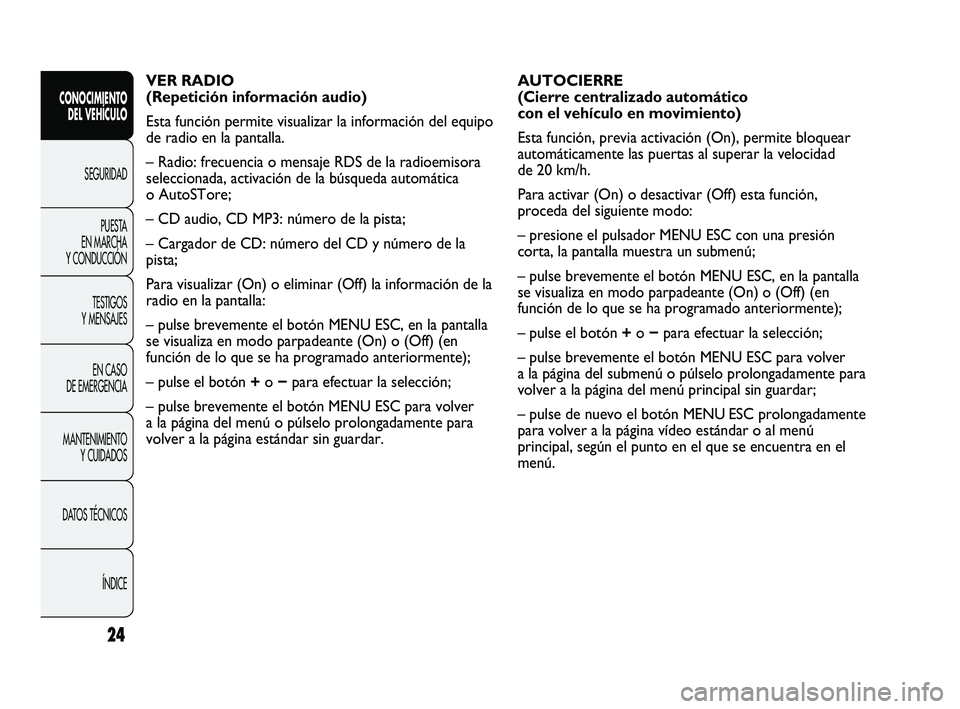

24
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
AUTOCIERRE
(Cierre centralizado automático
con el vehículo en movimiento)
Esta función, previa activación (On), permite bloquear
automáticamente las puertas al superar la velocidad
de 20 km/h.
Para activar (On) o desactivar (Off) esta función,
proceda del siguiente modo:
– presione el pulsador MENU ESC con una presión
corta, la pantalla muestra un submenú;
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante (On) o (Off) (en
función de lo que se ha programado anteriormente);
– pulse el botón +o− para efectuar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del submenú o púlselo prolongadamente para
volver a la página del menú principal sin guardar;
– pulse de nuevo el botón MENU ESC prolongadamente
para volver a la página vídeo estándar o al menú
principal, según el punto en el que se encuentra en el
menú.
VER RADIO
(Repetición información audio)
Esta función permite visualizar la información del equipo
de radio en la pantalla.
– Radio: frecuencia o mensaje RDS de la radioemisora
seleccionada, activación de la búsqueda automática
o AutoSTore;
– CD audio, CD MP3: número de la pista;
– Cargador de CD: número del CD y número de la
pista;
Para visualizar (On) o eliminar (Off) la información de la
radio en la pantalla:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza en modo parpadeante (On) o (Off) (en
función de lo que se ha programado anteriormente);
– pulse el botón
+o− para efectuar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 24

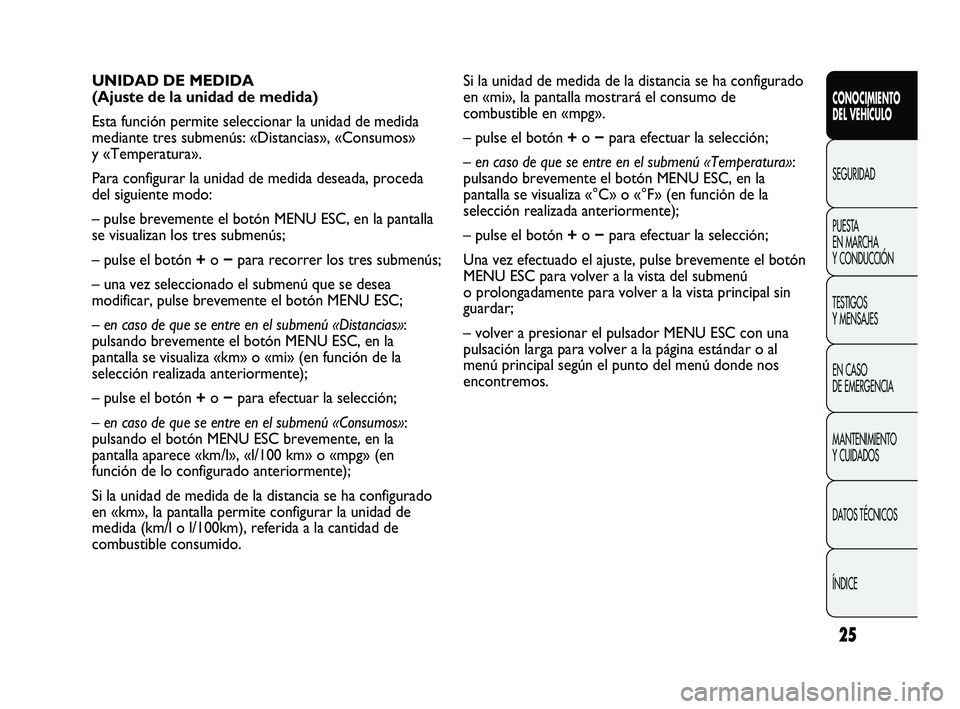

25
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Si la unidad de medida de la distancia se ha configurado
en «mi», la pantalla mostrará el consumo de
combustible en «mpg».
– pulse el botón +o− para efectuar la selección;
– en caso de que se entre en el submenú «Temperatura» :
pulsando brevemente el botón MENU ESC, en la
pantalla se visualiza «°C» o «°F» (en función de la
selección realizada anteriormente);
– pulse el botón +o− para efectuar la selección;
Una vez efectuado el ajuste, pulse brevemente el botón
MENU ESC para volver a la vista del submenú
o prolongadamente para volver a la vista principal sin
guardar;
– volver a presionar el pulsador MENU ESC con una
pulsación larga para volver a la página estándar o al
menú principal según el punto del menú donde nos
encontremos.
UNIDAD DE MEDIDA
(Ajuste de la unidad de medida)
Esta función permite seleccionar la unidad de medida
mediante tres submenús: «Distancias», «Consumos»
y «Temperatura».
Para configurar la unidad de medida deseada, proceda
del siguiente modo:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualizan los tres submenús;
– pulse el botón
+o− para recorrer los tres submenús;
– una vez seleccionado el submenú que se desea
modificar, pulse brevemente el botón MENU ESC;
– en caso de que se entre en el submenú «Distancias» :
pulsando brevemente el botón MENU ESC, en la
pantalla se visualiza «km» o «mi» (en función de la
selección realizada anteriormente);
– pulse el botón +o− para efectuar la selección;
– en caso de que se entre en el submenú «Consumos» :
pulsando el botón MENU ESC brevemente, en la
pantalla aparece «km/l», «l/100 km» o «mpg» (en
función de lo configurado anteriormente);
Si la unidad de medida de la distancia se ha configurado
en «km», la pantalla permite configurar la unidad de
medida (km/l o l/100km), referida a la cantidad de
combustible consumido.
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 25

26
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
IDIOMA
(Selección del idioma)
Los mensajes pueden visualizarse en la pantalla en los
siguientes idiomas, seleccionándolos previamente:
Italiano, Alemán, Inglés, Español, Francés, Portugués,
Polaco, Neerlandés y Turco.
Para seleccionar el idioma deseado, realice las siguientes
operaciones:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza parpadeando el «idioma» configurado
anteriormente;
– pulse el botón +o− para efectuar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar. VOLUMEN AVISOS
(Ajuste del volumen de la señalización
acústica de averías /advertencias)
Esta función permite seleccionar (entre 8 niveles) el
volumen de la señalización acústica (buzzer) que
acompaña las visualizaciones de avería / advertencia.
Para seleccionar el volumen deseado, realizar lo
siguiente:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza parpadeando el «nivel» del volumen
programado anteriormente;
– presionar el botón
+o− para efectuar la regulación;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 26

27
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
VOLUMEN BOTONES
(Ajuste del volumen de los botones)
Esta función permite regular (en 8 niveles) el volumen
de la señal acústica que acompaña la presión de los
botones MENU ESC, +y−.
Para seleccionar el volumen deseado, realizar lo
siguiente:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualiza parpadeando el «nivel» del volumen
programado anteriormente;
– presionar el botón +o− para efectuar la regulación;
– pulse brevemente el botón MENU ESC para volver
a la página del menú o púlselo prolongadamente para
volver a la página estándar sin guardar.
BUZZ. CINTURONES
(Reactivación de la señal acústica para el S.B.R.)
(para las versiones/países donde esté previsto)
La función aparece sólo después de que la Red de
Asistencia Abarth haya desactivado el sistema S.B.R.
(consulte el capítulo «Seguridad» en el apartado
«Sistema S.B.R.»). SERVICE (Mantenimiento programado)
Esta función permite visualizar las indicaciones
correspondientes a los kilómetros de las revisiones de
mantenimiento.
Para consultar esta información:
– pulse brevemente el botón MENU ESC, en la pantalla
se visualizan los plazos en km o en millas, en función de
lo que se ha configurado anteriormente (véase el
aparatado «Unidad de medida»);
– pulse brevemente el botón MENU ESC para volver
a la página del menú o prolongadamente para volver a la
pantalla estándar.
ADVERTENCIA El “Plan de Mantenimiento
Programado” prevé el mantenimiento del vehículo cada
15.000 km (o 9.000 mi). Esta visualización aparece
automáticamente, con llave en posición MAR, cuando
faltan 2.000 km (ó 1.240 mi) desde el vencimiento y se
visualiza cada 200 km (o 124 mi). Por debajo de 200 km
las señalizaciones se visualizan antes. La visualización
será en km o millas según la configuración realizada en
las unidades de medida. Cuando el mantenimiento
programado («revisión») esté cerca del plazo previsto,
girando la llave de contacto a la posición MAR aparecerá
en la pantalla el mensaje «Service», seguido de la
cantidad de kilómetros o millas que faltan para el
mantenimiento del vehículo. Diríjase a la Red de
Asistencia Abarth donde se efectuará, además de las
operaciones de mantenimiento previstas en el «Plan de
mantenimiento programado», la puesta en cero de tales
visualizaciones (reset).
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 27

28
CONOCIMIENTO DEL VEHÍCULO
SEGURIDADPUEST
A
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
AIR BAG/BAG PASAJERO
(Activación y Desactivación airbag
del pasajero frontal y lateral de protección
torácica/pélvica – side bag)
Esta función permite activar/desactivar el airbag del lado
del pasajero.
Realice las operaciones siguientes:
❒pulse el botón MENU ESC y, después de que en la
pantalla aparezca el mensaje (Bag pass: Off) (para
desactivar) o el mensaje (Bag pass: On) (para activar)
mediante la presión de los botones +o−, vuelva
a pulsar el botón MENU ESC;
❒en la pantalla aparece el mensaje de solicitud de
confirmación;
❒pulsando los botones +o− seleccionar (Sí) (para
confirmar la activación/desactivación) o (No) (para
renunciar);
❒pulse brevemente el botón MENU ESC se visualiza el
mensaje de confirmación seleccionado y se vuelve
a la página del menú o presione prolongadamente el
botón para volver a la página estándar sin guardar. LUCES DIURNAS (D.R.L.)
(para versiones/países donde esté previsto)
Esta función permite activar/desactivar las luces diurnas.
Para activar o desactivar esta función realice las
siguientes operaciones:
– presione el pulsador MENU ESC con una presión
corta, la pantalla muestra un submenú;
– presione el pulsador MENU ESC con una presión
corta, la pantalla muestra en modo intermitente On
u Off según lo programado anteriormente;
– pulse el botón
+o− para efectuar la selección;
– pulse brevemente el botón MENU ESC para volver
a la página del submenú o púlselo prolongadamente para
volver a la página del menú principal sin guardar;
– volver a presionar el pulsador MENU ESC con una
pulsación larga para volver a la página estándar o al
menú principal según el punto del menú donde nos
encontremos.
SALIDA MENÚ
Última función que cierra el ciclo de configuraciones que
aparecen en la pantalla del menú.
Al presionar el botón MENU ESC con una pulsación
corta, la pantalla vuelve a la página estándar sin guardar.
Pulsando el botón −la pantalla vuelve a la primera
opción del menú (Bip Velocidad).
001-028 PUNTO Abarth E 1ed 8-02-2012 13:40 Pagina 28
