2012 Abarth 500 Instructieboek (in Dutch)

40
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
fig. 39F0S039Ab
OPBERGVAK ONDER DE STOEL
fig. 38
(voor bepaalde versies/markten)
Sommige versies zijn voorzien van een op-
bergvak onder de voorste passagiersstoel.
Om het opbergvak te bereiken, til het
voorste gedeelte van het zitkussen 1op om
het te ontgrendelen, til vervolgens het ach-
terste gedeelte 2(aan de rugleuning) op.
Om het opbergvak te sluiten, breng het
achterste gedeelte van het zitkussen om-
laag en plaats het onder de rugleuning zon-
der te forceren; druk vervolgens op het
voorste gedeelte van het zitkussen zodat
het vastklemt.BEKERHOUDERS
Op de tunnelconsole zijn er twee beker-
houders voor de voorstoelen en twee be-
kerhouders voor de achterbank voorzien.
fig. 38F0S038Ab
OPBERGVAK IN
MIDDENCONSOLE fig. 37
Trek aan de sleuf Bzoals aangegeven in
de figuur om het opbergvak te openen.
fig. 37F0S037Ab
Rijd nooit met open opberg-
vakken: ze kunnen de passa-
gier in geval van een botsing verwon-
den.
WAARSCHUWING
023-045 ABARTH 500 2ed NL.qxd:023-043 FIAT 500 IT 7-07-2011 16:10 Pagina 40

41
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
DAK MET VAST
RUITPANEEL
(voor bepaalde versies/markten)
Het dak heeft een groot glazen paneel en
een zonnescherm dat handmatig kan wor-
den bediend Het zonnescherm kan in de
standen “volledig gesloten” en “volledig ge-
opend” worden gebruikt (geen tussenstan-
den mogelijk). Om het zonnescherm te
openen: druk op de sluiting A-fig. 41, maak
het zonnescherm los en breng het in de
stand “volledig geopend”. Om het zonne-
scherm te sluiten: ga in omgekeerde volg-
orde te werk.
SCHUIFDAK
(voor bepaalde versies/markten)
Het schuifdak heeft een groot glazen pa-
neel en een zonnescherm dat handmatig
kan worden bediend. Het zonnescherm
kan in de standen “volledig gesloten” en
“volledig geopend” worden gebruikt (geen
tussenstanden mogelijk). Om het zonne-
scherm te openen: druk op de sluiting A-
fig. 41, maak het zonnescherm los en
breng het in de stand “volledig geopend”.
Om het zonnescherm te sluiten: ga in om-
gekeerde volgorde te werk. Het schuifdak
kan alleen worden bediend met de con-
tactsleutel in de stand MAR. Het schuif-
dak kan worden geopend/gesloten met de
bedieningselementen A-B fig. 40op het
paneel nabij de plafondverlichting voor. STOPCONTACT fig. 39
(voor bepaalde versies/markten)
Het stopcontact is in de tunnelconsole op-
genomen en wordt gevoed wanneer de
contactsleutel in de stand MARstaat.
Open het deksel Aom het stopcontact te
gebruiken.
Om een correcte werking te kunnen ga-
randeren moet de apparatuur die op het
stopcontact wordt aangesloten, voorzien
zijn van goedgekeurde stekkers. Alle on-
derdelen uit het Abarth Lineaccessori-as-
sortiment beschikken over goedgekeurde
stekkers.
BELANGRIJK Wanneer bij stilgezette mo-
tor en de sleutel in de stand MARlang-
durig (bijvoorbeeld langer dan 1 uur) ac-
cessoires gebruikt worden die veel
stroom verbruiken, dan kan de accucapa-
citeit verminderen en voor startproble-
men zorgen.
Het stopcontact is geschikt
voor accessoires met een
maximum vermogen van
180W (maximum stroomver-
bruik 15A).
fig. 40F0S040Ab
Openen
Houd de knop B-fig. 40ingedrukt om het
voorste ruitpaneel in de “spoilerstand” te
brengen. Houd de knop B-fig. 40 nog-
maals langer dan een halve seconde inge-
drukt om het schuifdak automatisch in de
volledig geopende stand te brengen. Druk
op de knop om het schuifdak in een tus-
senstand tot stilstand te brengen.
023-045 ABARTH 500 2ed NL.qxd:023-043 FIAT 500 IT 7-07-2011 16:10 Pagina 41

42
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
Knelbeveiliging
Het schuifdak is uitgerust met een knel-
beveiliging die de aanwezigheid van een
obstakel tijdens het sluiten detecteert en
ingrijpt door de slag van het schuifdak te
stoppen en om te keren.

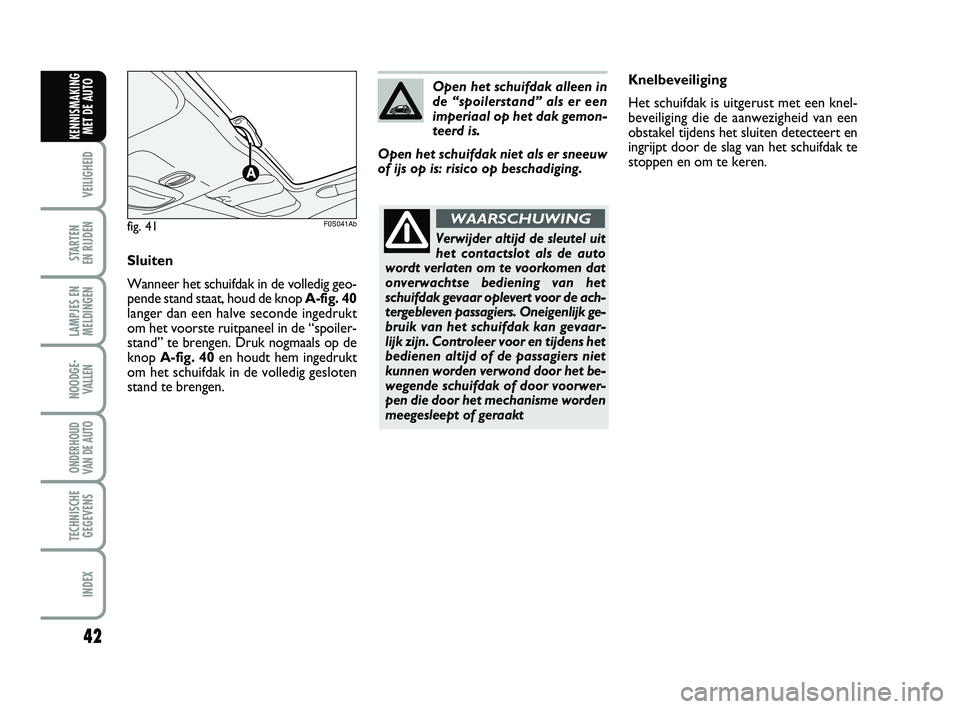

fig. 41F0S041Ab
Verwijder altijd de sleutel uit
het contactslot als de auto
wordt verlaten om te voorkomen dat
onverwachtse bediening van het
schuifdak gevaar oplevert voor de ach-
tergebleven passagiers. Oneigenlijk ge-
bruik van het schuifdak kan gevaar-
lijk zijn. Controleer voor en tijdens het
bedienen altijd of de passagiers niet
kunnen worden verwond door het be-
wegende schuifdak of door voorwer-
pen die door het mechanisme worden
meegesleept of geraakt
WAARSCHUWING
Open het schuifdak alleen in
de “spoilerstand” als er een
imperiaal op het dak gemon-
teerd is.
Open het schuifdak niet als er sneeuw
of ijs op is: risico op beschadiging.
Sluiten
Wanneer het schuifdak in de volledig geo-
pende stand staat, houd de knop A-fig. 40
langer dan een halve seconde ingedrukt
om het voorste ruitpaneel in de “spoiler-
stand” te brengen. Druk nogmaals op de
knop A-fig. 40en houdt hem ingedrukt
om het schuifdak in de volledig gesloten
stand te brengen.
023-045 ABARTH 500 2ed NL.qxd:023-043 FIAT 500 IT 7-07-2011 16:10 Pagina 42

43
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
PORTIEREN
Alvorens een portier te ope-
nen moet men controleren
of dit op een veilige manier kan ge-
beuren.
Open de portieren uitsluitend bij stil-
staande auto.
WAARSCHUWING
INITIALISATIEPROCEDURE
Als de accu werd losgekoppeld of als de
zekering van de knelbeveiliging is doorge-
brand, moet het schuifdak opnieuw wor-
den geïnitialiseerd.
Ga als volgt te werk:
❒druk op de knop A-fig. 40om het
schuifdak te sluiten;
❒houd de knop ingedrukt om het schuif-
dak trapsgewijs volledig te sluiten;
❒wacht eenmaal het dak volledig is ge-
sloten tot de schuifdakmotor uitscha-
kelt.NOODBEDIENING
Als de elektrische bediening niet werkt,
dan kan het schuifdak handmatig worden
bediend als volgt:
❒Verwijder de beschermdop A-fig. 42
op het binnenste hoes achter het zon-
nescherm;
❒neem de bijgeleverde zeskantsleutel uit
de gereedschapstas in de bagageruimte;
❒steek de sleutel in de uitsparing en draai
hem:
– rechtsom om het schuifdak te ope-
nen;
– rechtsom om het schuifdak te sluiten.
fig. 42F0S042Ab
CENTRALE
PORTIERVERGRENDELING
Portieren en achterklep vergrendelen. De
portieren moeten perfect gesloten zijn.
Zoniet werkt de centrale portiervergren-
deling niet.
023-045 ABARTH 500 2ed NL.qxd:023-043 FIAT 500 IT 7-07-2011 16:10 Pagina 43

44
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
Portieren vergrendelen/
ontgrendelen van buitenaf
Ontgrendelen, steek de sleutel in het
slot en draai hem naar de stand 1-fig. 43.
Als de sleutel wordt gedraaid, worden de
portieren en de achterklep tegelijkertijd
ontgrendeld.
Druk op de knop Ëom de portieren met
de afstandsbediening te ontgrendelen.
fig. 43F0S043Abfig. 44F0S044Ab
BELANGRIJK De centrale portierver-
grendeling wordt niet ingeschakeld als een
portier/deur niet goed gesloten is of als er
een storing in het systeem is waargeno-
men. Na 10/11 snel achtereenvolgende
pogingen schakelt het systeem ongeveer
30 seconden uit.
Vergrendelen, steek de sleutel in het
slot en draai hem naar de stand 2-fig. 43.
Als de sleutel wordt gedraaid, worden de
portieren en de achterklep tegelijkertijd
vergrendeld.
Druk op de knop Áom de portieren met
de afstandsbediening te vergrendelen.Portieren vergrendelen/
ontgrendelen van binnenuit
Ontgrendelentrek aan de hendel A-
fig. 44.
Als aan de hendel A op het bestuurders-
of op de passagiersportier wordt getrok-
ken, worden alle portieren ontgrendeld.
Vergrendelen. Duw de hendel A-fig. 44
naar het portier.
Als de hendel op het bestuurders- of op
de passagiersportier wordt ingedrukt,
worden alle portieren vergrendeld.
De juiste stand van de hendel bij vergren-
delde portieren is aangegeven met een
rood teken A-fig. 44aop de hendels.
fig. 44a
A
A
F0S144Ab
023-045 ABARTH 500 2ed NL.qxd:023-043 FIAT 500 IT 7-07-2011 16:10 Pagina 44

45
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
ELEKTRISCHE
RUITBEDIENING
ELEKTRISCHE RUITBEDIENING
VOOR fig. 45
De elektrische ruitbediening is beschikbaar
wanneer de contactsleutel in de stand
MARstaat en 2 minuten nadat de sleu-
tel in de stand STOPis gedraaid of is ver-
wijderd.
Er bevinden zich twee bedieningsknoppen
naast de versnellingspook (één per zijde):
Aopenen/sluiten zijruit linksvoor;
Bopenen/sluiten zijruit rechtsvoor;
Als de knop enkele seconden ingedrukt
wordt gehouden, gaat de ruit automatisch
open of dicht (alleen met de contactsleu-
tel in de stand MAR).
Wat de ruit aan de passagierszijde betreft,
geldt dit overigens alleen voor het auto-
matisch openen van ruit.
fig. 45
TTC
AB
F0S045Ab
Oneigenlijk gebruik van de
elektrische ruitbediening kan
gevaarlijk zijn. Controleer voor en tij-
dens het bedienen altijd of de passa-
giers niet kunnen worden verwond
door de bewegende ruiten of door
voorwerpen die door de ruit worden
meegesleept of geraakt.
WAARSCHUWING
Verwijder altijd de sleutel uit
het contactslot als de auto
wordt verlaten om te voorkomen dat
onverwachtse bediening van de elek-
trische ruitbediening gevaar oplevert
voor de achtergebleven passagiers.
WAARSCHUWING
023-045 ABARTH 500 2ed NL.qxd:023-043 FIAT 500 IT 7-07-2011 16:10 Pagina 45

46
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
Soft touch bediening fig. 46
Indien ontgrendeld kan de achterklep van
buitenaf geopend worden met de elektri-
sche handgreep Bonder de rand van de
achterklep.
Als de portieren ontgrendeld zijn kan de
achterklep op elk moment worden geo-
pend.Om de achterklep met deze handgreep te
kunnen openen, moet een van de voor-
portieren geopend worden of moeten de
portieren ontgrendeld zijn met de af-
standsbediening of met de mechanische
sleutel.
Als de achterklep niet goed is vergrendeld,
brandt het lampje ´op het instrumen-
tenpaneel (daar waar aanwezig).
BAGAGERUIMTE
ACHTERKLEP OPENEN
Met de afstandsbediening
Druk op de knop
R.
Het ontgrendelen van de achterklep
wordt aangegeven door het twee maal
knipperen van richtingaanwijzers.
Het ontgrendelen van de achterklep
wordt vergemakkelijkt door de gasveren.
Wanneer de achterklep wordt ontgren-
deld, gaat bij sommige versies de bagage-
ruimteverlichting branden: de verlichting
gaat automatisch uit wanneer de achter-
klep wordt gesloten.
Het licht blijft ongeveer 15 minuten bran-
den nadat de contactsleutel naar de stand
STOPis gedraaid: deze tijdregeling wordt
opnieuw gestart als een portier of de ach-
terklep wordt geopend tijdens deze ter-
mijn.
fig. 46

F0S046Ab
046-062 ABARTH 500 2ed NL.qxd:044-062 FIAT 500 IT 7-07-2011 16:11 Pagina 46

47
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
MELDINGEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
INDEX
KENNISMAKING
MET DE AUTO
ACHTERKLEP SLUITEN fig. 47
Laat de achterklep zakken en druk in de
buurt van het slot totdat het vastklikt.
Aan de binnenzijde van de achterklep is
een strook Bvoorzien om de achterklep
makkelijker te kunnen sluiten.
fig. 47F0S047Ab
Overschrijd nooit het maxi-
mum toegestane laadvermo-
gen van de bagageruimte (zie hoofd-
stuk “Technische gegevens”). Berg
voorwerpen zorgvuldig op in de ba-
gageruimte zodat ze tijdens het rem-
men in noodsituaties niet naar voren
geslingerd worden.
Rijd nooit met geopende achterklep:
de uitlaatgassen kunnen in het inte-
rieur binnendringen.
WAARSCHUWING
Als in een gebied wordt ge-
reden waar weinig tanksta-
tions aanwezig zijn en men benzine in
een tankje wil meenemen, moet dit
overeenkomstig de geldende voor-
schriften en in een goedgekeurd tank-
je gebeuren dat op passende wijze
met de bevestigingen is verankerd.
Maar hoe dan ook zal het risico op
brand bij een ongeval toenemen.
Let op bij het openen van de ach-
terklep als er een imperiaal gemon-
teerd is.
WAARSCHUWING
fig. 48F0S048Ab
ACHTERKLEP IN GEVAL VAN
NOOD OPENEN fig. 48
Ga als volgt te werk om de achterklep
vanuit het interieur te openen (wanneer
de accu leeg is of in geval van storing in het
elektrische vergrendelsysteem) (zie “Ba-
gageruimte vergroten” in dit hoofdstuk):
❒verwijder de achterste hoofdsteunen
(daar waar aanwezig);
❒klap de rugleuningen neer;
❒gebruik de hendel Aom de achterklep
vanuit het interieur te openen.
046-062 ABARTH 500 2ed NL.qxd:044-062 FIAT 500 IT 7-07-2011 16:11 Pagina 47
