Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u ver-
antwoordelijk voor de veilige en juiste
bediening ervan.
Motorfietsen zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke
bestuurder moet bekend zijn met de vol-
gende vereisten alvorens met deze motor-
fiets te gaan rijden.
Hij of zij moet:
Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van het motorrijden.
Zich houden aan de waarschuwin-
gen en onderhoudseisen zoals ver-
meld in deze Gebruikershandleiding.
Grondig getraind zijn in veilige en
correcte rijtechnieken.
Gebruikmaken van professionele
technische service, zoals aangege-
ven in deze Gebruikershandleiding
en/of wanneer de mechanische con-
dities dit vereisen.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-doende inspectie of onderhoud van de
machine vergroot het risico op ongeval of
schade. Zie pagina 4-1 voor een lijst met
controles voor het rijden.
Deze motorfiets is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
Het niet opmerken en herkennen van
motorfietsen door andere wegge-
bruikers vormt de belangrijkste oor-
zaak van auto-/motorongevallen.
Vaak worden ongevallen veroorzaakt
doordat een autobestuurder de
motor niet heeft gezien. Zorg dat u
opvalt, dat blijkt het meest effectief
om het risico op een dergelijk type
ongeval te verminderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het
naderen en passeren van kruisin-
gen, daar doen ongelukken met
motorfietsen zich namelijk het
meest voor.
• Ga daar rijden waar andere weg-
gebruikers u kunnen zien. Ga niet
rijden in de dode zichthoek van
een andere weggebruiker.
Bij veel ongevallen zijn onervaren
bestuurders betrokken. Veelal zijn
bestuurders die bij een ongevalbetrokken waren zelfs niet in het
bezit van een geldig motorrijbewijs.
• Zorg dat u bekwaam bent om te
rijden en leen uw motorfiets alleen
uit aan ervaren motorrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
• We raden aan om het motorrijden
te oefenen op plekken waar geen
verkeer is, totdat u grondig
bekend bent met de motor en zijn
bediening.
Ongelukken worden vaak veroor-
zaakt door een fout van de motorbe-
stuurder. Veel bestuurders houden bij
het ingaan van een bocht een te
hoge rijsnelheid aan of gaan onvol-
doende schuinliggen voor de rijsnel-
heid, waardoor ze wijd uit de bocht
komen.
• Neem altijd de maximumsnelheid
in acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
• Geef altijd richting aan voordat u
afslaat of van rijstrook wisselt.
Zorg dat andere weggebruikers u
kunnen zien.
1
VEILIGHEIDSINFORMATIE
1-1
56P-F819D-D0 30/6/10 15:51 Página 9

De zithouding van de bestuurder en
de passagier is belangrijk voor een
goede besturing.
• De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de
bestuurdersvoetsteunen, om zo
de macht over het stuur te behou-
den.
• De passagier hoort steeds de
bestuurder, de zadelband of de
handgreep, indien aanwezig, met
beide handen vast te houden en
beide voeten op de passagiers-
voetsteunen te houden. Neem
nooit een passagier mee die niet in
staat is om beide voeten stevig op
de passagiersvoetsteunen te zet-
ten.
Rijd nooit onder invloed van alcohol
of andere drugs.
Beschermende uitrusting
Motorongelukken met dodelijke afloop
betreffen meestal hoofdletsel. Het dragen
van een helm is de belangrijkste factor bij
het voorkomen of reduceren van hoofdlet-
sel.
Draag altijd een goedgekeurde helm.
Draag ook een vizier of een veilig-
heidsbril. Zonder oogbeschermingkan uw zicht door de rijwind ver-
slechteren, waardoor u gevaren
mogelijk te laat opmerkt.
Door een jack, stevige schoenen,
een lange broek, handschoenen e.d.
te dragen verkleint u de kans op
schaafwonden of ontvellingen.
Draag nooit loszittende kleding, deze
kan blijven haken aan bedienings-
handgrepen of door de wielen wor-
den gegrepen en zo een ongeval of
letsel veroorzaken.
Draag altijd beschermende kleding
die uw benen, enkels en voeten
bedekt. De motor en het uitlaatsys-
teem kunnen tijdens en na het rijden
zeer heet zijn en brandwonden ver-
oorzaken.
De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.
Voorkom koolmonoxidevergiftiging
De uitlaatgassen van verbrandingsmoto-
ren bevatten koolmonoxide, een dodelijk
gas. Inademing van koolmonoxide kan
hoofdpijn, duizeligheid, sufheid, misselijk-
heid, verwarring en uiteindelijk de dood
veroorzaken.
Koolmonoxide is een kleurloos, reukloos,
smaakloos gas dat ook aanwezig kan zijnals u geen uitlaatgassen ziet of ruikt. Het
koolmonoxideniveau kan zeer snel oplo-
pen, waardoor u het bewustzijn kunt ver-
liezen en uzelf niet meer kunt redden. In
afgesloten of slecht geventileerde ruimtes
kunnen dodelijke hoeveelheden koolmo-
noxide dagenlang blijven hangen. Als u
symptomen van koolmonoxidevergiftiging
ervaart, verlaat de ruimte dan onmiddel-
lijk, ga naar de open lucht en ROEP MEDI-
SCHE HULP IN.
Laat de motor niet binnen draaien.
Zelfs als u ventileert met ventilatoren
of open ramen en deuren kan de
hoeveelheid koolmonoxide snel
oplopen tot gevaarlijke niveaus.
Laat de motor niet draaien in slecht
geventileerde of deels afgesloten
ruimtes zoals schuren of garages.
Laat de motor niet buiten draaien op
plaatsen waar de uitlaatgassen in
een gebouw kunnen worden getrok-
ken via openingen zoals ramen en
deuren.
Beladen
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het wegge-
drag als hierdoor de gewichtsverdeling
van de motor verandert. Wees uiterst
1
VEILIGHEIDSINFORMATIE
1-2
56P-F819D-D0 30/6/10 15:51 Página 10

voorzichtig bij het monteren van accessoi-
res of het beladen van uw motor, om zo
mogelijke ongevallen te vermijden. Pas
extra op wanneer u op een motor rijdt die
beladen is of waaraan accessoires zijn
gemonteerd. Hieronder volgen naast de
informatie over accessoires enkele richtlij-
nen voor het beladen van uw motorfiets:
Het totale gewicht van de bestuurder,
passagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrij-
den. Rijden met een te zwaar belaste
machine kan leiden tot een ongeval.
Let op het volgende wanneer u tot deze
gewichtslimiet belaadt:
Het zwaartepunt van bagage en
accessoires moet zo laag mogelijk
liggen en zo dicht mogelijk bij de
motor. Bevestig zware goederen zo
dicht mogelijk bij het midden van de
machine en verdeel het gewicht zo
gelijkmatig mogelijk over beide zij-
den om onbalans of instabiliteit te
minimaliseren.
Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of
accessoires en bagage stevig aan de
motor zijn bevestigd. Controleer de
bevestigingspunten voor accessoires
en bagage regelmatig.
• Pas de vering aan de te vervoeren
bagage aan (alleen voor modellen
met instelbare vering) en contro-
leer de toestand en spanning van
uw banden.
• Bevestig nooit omvangrijke of
zware goederen aan het stuur, de
voorvork of het voorwielspatbord.
Dergelijke voorwerpen, inclusief
bagage als slaapzakken, plunje-
zakken of tenten, kunnen een
instabiel weggedrag of een te tra-
ge reactie op het stuur veroorza-
ken.
Deze machine is niet ontworpen
voor het trekken van een aanhan-
ger of bevestiging van een zijspan.
Originele Yamaha accessoires
De keuze van accessoires voor uw machi-
ne vormt een belangrijke beslissing. Origi-
nele Yamaha accessoires, die alleen ver-
krijgbaar zijn bij de Yamaha dealer, zijn
door Yamaha ontwikkeld, getest en goed-gekeurd voor gebruik op uw machine.
Veel bedrijven die niet zijn gelieerd aan
Yamaha produceren onderdelen en
accessoires of bieden aanpassingssets
voor Yamaha voertuigen. Yamaha kan niet
alle producten testen die deze bedrijven
produceren. Om die reden kan Yamaha
accessoires die niet door Yamaha zijn ver-
kocht of wijzigingen die niet door zijn
Yamaha zijn aangeraden niet goedkeuren
of aanbevelen, zelfs niet als deze zijn ver-
kocht en geïnstalleerd door een Yamaha
dealer.
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op
originele Yamaha accessoires, dient u te
beseffen dat sommige in de handel ver-
krijgbare accessoires of aanpassingssets
niet geschikt zijn vanwege mogelijke vei-
ligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare
producten of het verrichten van aanpass-
ingen die de ontwerp- of bedieningsken-
merken van uw machine wijzigen kan het
risico op ernstig letsel of overlijden van
uzelf of anderen vergroten. U bent verant-
woordelijk voor letsel dat voortvloeit uit
wijzigingen aan de machine.
Maximale belasting:
XT660Z: 190 kg (419 lb)
XT660ZA: 188 kg (414 lb)
1
VEILIGHEIDSINFORMATIE
1-3
56P-F819D-D0 30/6/10 15:51 Página 11

Volg bij de montage van accessoires de
onderstaande richtlijnen en die vermeld
onder het kopje “Beladen”.
Monteer nooit accessoires en ver-
voer nooit bagage als deze een
nadelige invloed hebben op de pres-
taties van uw motor. Inspecteer het
accessoire zorgvuldig alvorens het te
gebruiken om te waarborgen dat het
de grondspeling of de hellinghoek op
geen enkele manier vermindert, de
veerweg, de stuuruitslag of de bedie-
ning niet beperkt en geen lampen of
reflectors afdekt.
• Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
• Omvangrijke accessoires kunnen
door hun aerodynamisch effect
van invloed zijn op de rijstabiliteit
van de motor. De motor kan door
rijwind worden opgetild of bij zij-
wind instabiel worden. Zulke
accessoires kunnen ook instabili-
teit veroorzaken terwijl u grotevoertuigen inhaalt of door deze
wordt ingehaald.
• Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen.
Zo’n verkeerde zitpositie beperkt
de bewegingsvrijheid van de
bestuurder en kan een comforta-
bele bediening hinderen, zodat we
dergelijke accessoires sterk afra-
den.
• Wees voorzichtig bij het aanbren-
gen van elektrische accessoires.
Als elektrische accessoires de
capaciteit van het elektrisch sys-
teem van de motorfiets te boven
gaan, kan zich een gevaarlijke
elektrische storing voordoen waar-
door de verlichting of de motor uit-
valt.
In de handel verkrijgbare banden en
velgen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te
ondersteunen en bieden de beste combi-
natie van rijprestaties, remvermogen en
comfort. Andere banden, velgen, maten of
combinaties zijn mogelijk niet geschikt.
Zie pagina 6-17 voor bandenspecificatiesen meer informatie over het vervangen
van uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.
Verwijder alle loszittende voorwerpen
van de motorfiets.
Controleer of de brandstofkraan
(indien aanwezig) in de “OFF”-stand
staat en er geen brandstoflekkage is.
Zorg dat het voorwiel recht naar
voren wijst op de aanhanger of de
laadvloer en zet het wiel vast in een
goot om beweging te voorkomen.
Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets,
zoals het frame of de bovenste voor-
vorkklem (en niet aan, bijvoorbeeld,
het stuur, de richtingaanwijzers of
onderdelen die kunnen afbreken).
Kies de plaats voor de spanbanden
zorgvuldig om te voorkomen dat
deze tijdens het transport schuur-
plekken op de lak veroorzaken.
1
VEILIGHEIDSINFORMATIE
1-4
56P-F819D-D0 30/6/10 15:51 Página 12

Zorg indien mogelijk dat de vering
iets door de spanbanden wordt inge-
drukt, zodat de motorfiets tijdens het
transport niet overmatig kan stuite-
ren.
1
VEILIGHEIDSINFORMATIE
1-5
56P-F819D-D0 30/6/10 15:51 Página 13

DAU32220
Aanzicht linkerzijde
XT660Z
BESCHRIJVING
2-1
2
1. Stationair stelschroef (pagina 6-16)
2. Boordgereedschapsset (pagina 6-1)
3. Luchtfilterelement (pagina 6-15)
4. Zekeringenkastje 1 (pagina 6-31)
5. Zadelslot (pagina 3-16)
6. Stelring voor veervoorspanning schokdemperunit (pagina 3-18)
7. Schakelpedaal (pagina 3-11)
8. Olieaftapplug (carter) (pagina 6-11)9. Olieaftapplug (oliereservoir) (pagina 6-11)
56P-F819D-D0 30/6/10 15:51 Página 14

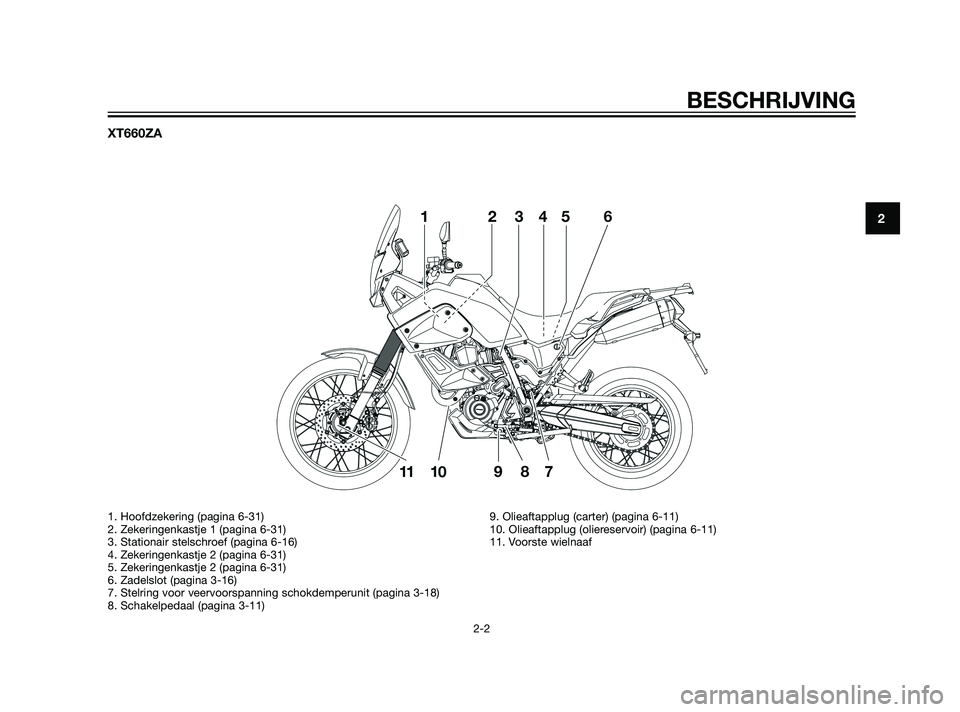

XT660ZA
BESCHRIJVING
2-2
2
1. Hoofdzekering (pagina 6-31)
2. Zekeringenkastje 1 (pagina 6-31)
3. Stationair stelschroef (pagina 6-16)
4. Zekeringenkastje 2 (pagina 6-31)
5. Zekeringenkastje 2 (pagina 6-31)
6. Zadelslot (pagina 3-16)
7. Stelring voor veervoorspanning schokdemperunit (pagina 3-18)
8. Schakelpedaal (pagina 3-11)9. Olieaftapplug (carter) (pagina 6-11)
10. Olieaftapplug (oliereservoir) (pagina 6-11)
11. Voorste wielnaaf
56P-F819D-D0 30/6/10 15:51 Página 15

DAU32230
Aanzicht rechterzijde
XT660Z
BESCHRIJVING
2-3
2
10. Handgreep
11. Hoofdzekering (pagina 6-31)
12. Accu (pagina 6-29)
13. Vloeistofreservoir achterrem (pagina 6-21)
14. Koelvloeistofreservoir (pagina 6-14)
15. Vloeistofreservoir voorrem (pagina 6-21)
16. Aftapplug koelvloeistof
17. Oliefilterelement (pagina 6-11)18. Rempedaal (pagina 3-12)
56P-F819D-D0 30/6/10 15:51 Página 16
