2011 YAMAHA XMAX 125 Instructieboekje (in Dutch)

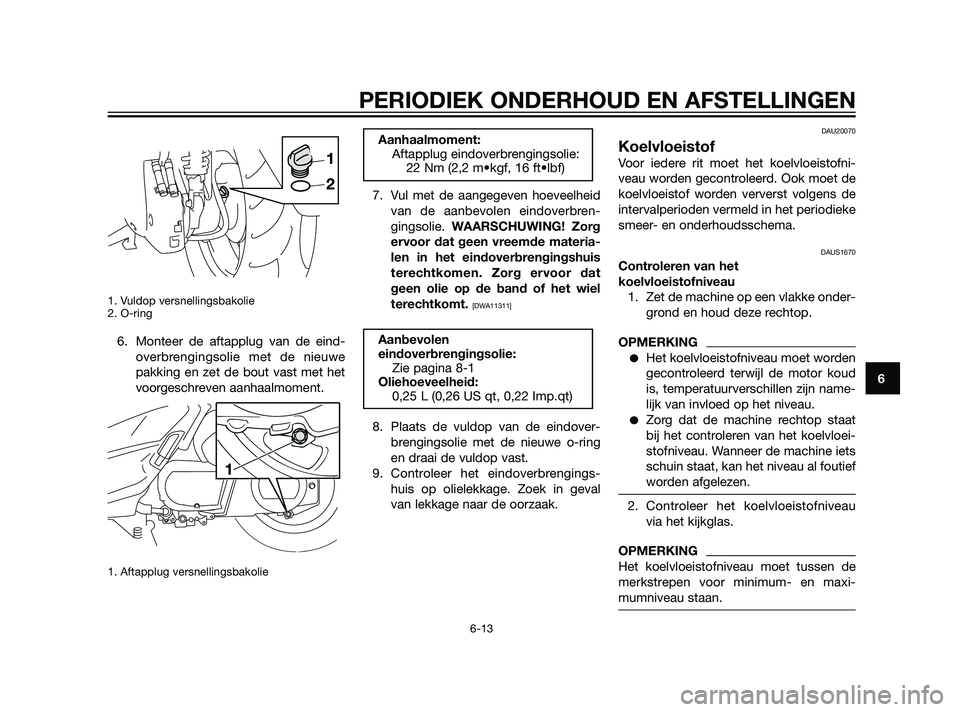

1. Vuldop versnellingsbakolie
2. O-ring
6. Monteer de aftapplug van de eind-
overbrengingsolie met de nieuwe
pakking en zet de bout vast met het
voorgeschreven aanhaalmoment.
1. Aftapplug versnellingsbakolie
7. Vul met de aangegeven hoeveelheid
van de aanbevolen eindoverbren-
gingsolie. WAARSCHUWING! Zorg
ervoor dat geen vreemde materia-
len in het eindoverbrengingshuis
terechtkomen. Zorg ervoor dat
geen olie op de band of het wiel
terechtkomt.
[DWA11311]
8. Plaats de vuldop van de eindover-
brengingsolie met de nieuwe o-ring
en draai de vuldop vast.
9. Controleer het eindoverbrengings-
huis op olielekkage. Zoek in geval
van lekkage naar de oorzaak.
DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloeistofni-
veau worden gecontroleerd. Ook moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAUS1670
Controleren van het
koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
OPMERKING
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
Zorg dat de machine rechtop staat
bij het controleren van het koelvloei-
stofniveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.
2. Controleer het koelvloeistofniveau
via het kijkglas.
OPMERKING
Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maxi-
mumniveau staan.
Aanbevolen
eindoverbrengingsolie:
Zie pagina 8-1
Oliehoeveelheid:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Aanhaalmoment:
Aftapplug eindoverbrengingsolie:
22 Nm (2,2 m•kgf, 16 ft•lbf)
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
37P-F819D-D1 23/2/10 16:03 Página 57

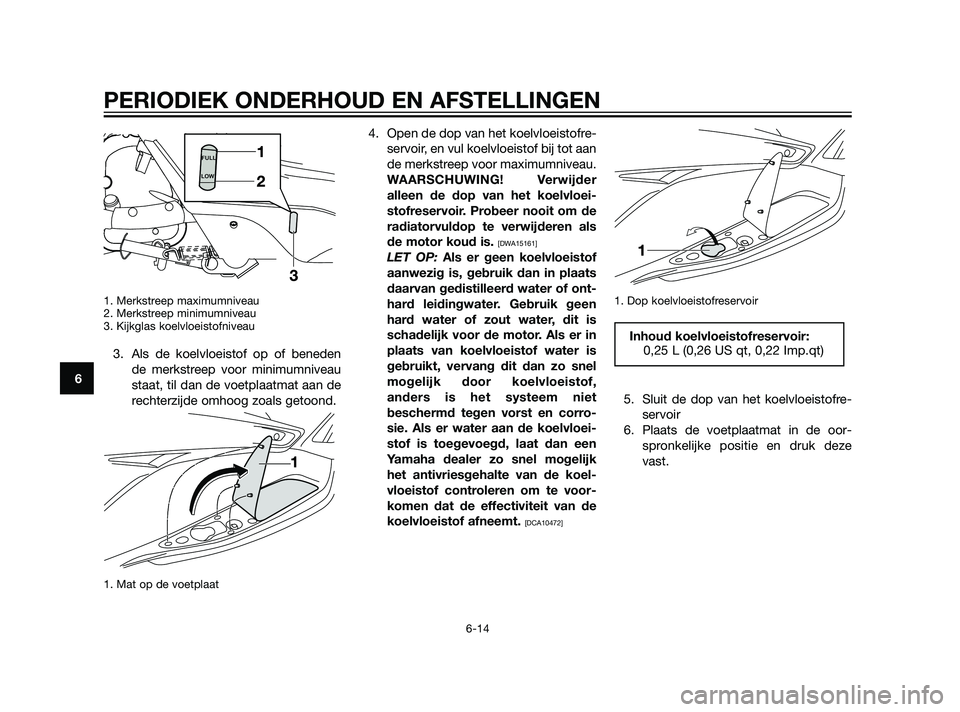

1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
3. Kijkglas koelvloeistofniveau
3. Als de koelvloeistof op of beneden
de merkstreep voor minimumniveau
staat, til dan de voetplaatmat aan de
rechterzijde omhoog zoals getoond.
1. Mat op de voetplaat
4. Open de dop van het koelvloeistofre-
servoir, en vul koelvloeistof bij tot aan
de merkstreep voor maximumniveau.
WAARSCHUWING! Verwijder
alleen de dop van het koelvloei-
stofreservoir. Probeer nooit om de
radiatorvuldop te verwijderen als
de motor koud is.
[DWA15161]
LET OP: Als er geen koelvloeistof
aanwezig is, gebruik dan in plaats
daarvan gedistilleerd water of ont-
hard leidingwater. Gebruik geen
hard water of zout water, dit is
schadelijk voor de motor. Als er in
plaats van koelvloeistof water is
gebruikt, vervang dit dan zo snel
mogelijk door koelvloeistof,
anders is het systeem niet
beschermd tegen vorst en corro-
sie. Als er water aan de koelvloei-
stof is toegevoegd, laat dan een
Yamaha dealer zo snel mogelijk
het antivriesgehalte van de koel-
vloeistof controleren om te voor-
komen dat de effectiviteit van de
koelvloeistof afneemt.
[DCA10472]
1. Dop koelvloeistofreservoir
5. Sluit de dop van het koelvloeistofre-
servoir
6. Plaats de voetplaatmat in de oor-
spronkelijke positie en druk deze
vast.
Inhoud koelvloeistofreservoir:
0,25 L (0,26 US qt, 0,22 Imp.qt)
FULL
LOW
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
37P-F819D-D1 23/2/10 16:03 Página 58

DAU33031
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10381]DAUS1334

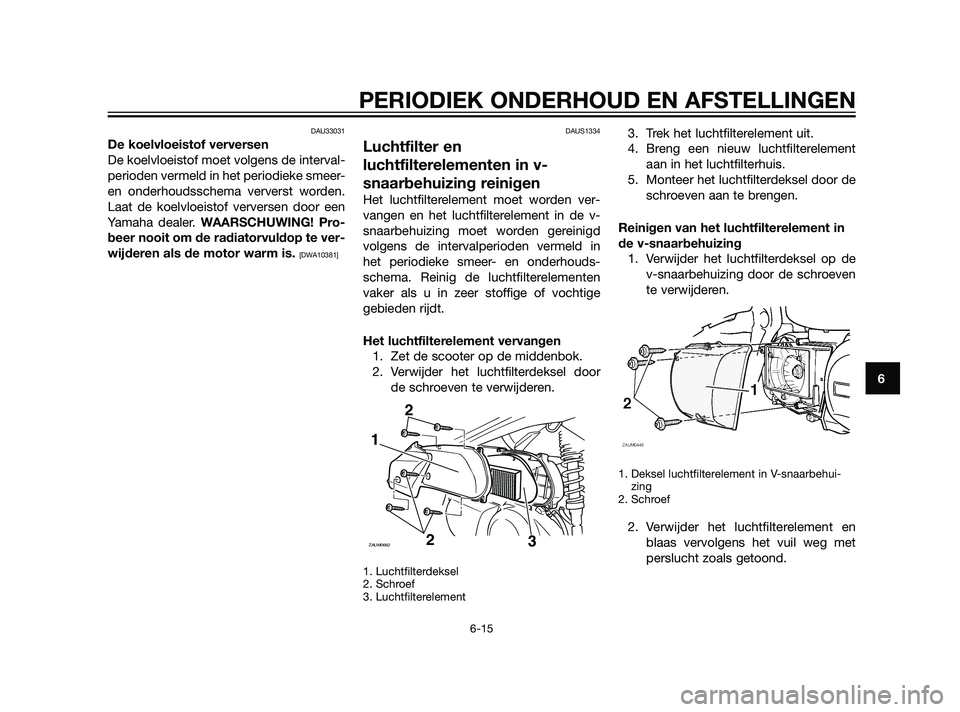

Luchtfilter en
luchtfilterelementen in v-
snaarbehuizing reinigen
Het luchtfilterelement moet worden ver-
vangen en het luchtfilterelement in de v-
snaarbehuizing moet worden gereinigd
volgens de intervalperioden vermeld in
het periodieke smeer- en onderhouds-
schema. Reinig de luchtfilterelementen
vaker als u in zeer stoffige of vochtige
gebieden rijdt.
Het luchtfilterelement vervangen
1. Zet de scooter op de middenbok.
2. Verwijder het luchtfilterdeksel door
de schroeven te verwijderen.
1. Luchtfilterdeksel
2. Schroef
3. Luchtfilterelement
3. Trek het luchtfilterelement uit.
4. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis.
5. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
Reinigen van het luchtfilterelement in
de v-snaarbehuizing
1. Verwijder het luchtfilterdeksel op de
v-snaarbehuizing door de schroeven
te verwijderen.
1. Deksel luchtfilterelement in V-snaarbehui-
zing
2. Schroef
2. Verwijder het luchtfilterelement en
blaas vervolgens het vuil weg met
perslucht zoals getoond.
1
2 2
ZAUM06623
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
37P-F819D-D1 23/2/10 16:03 Página 59

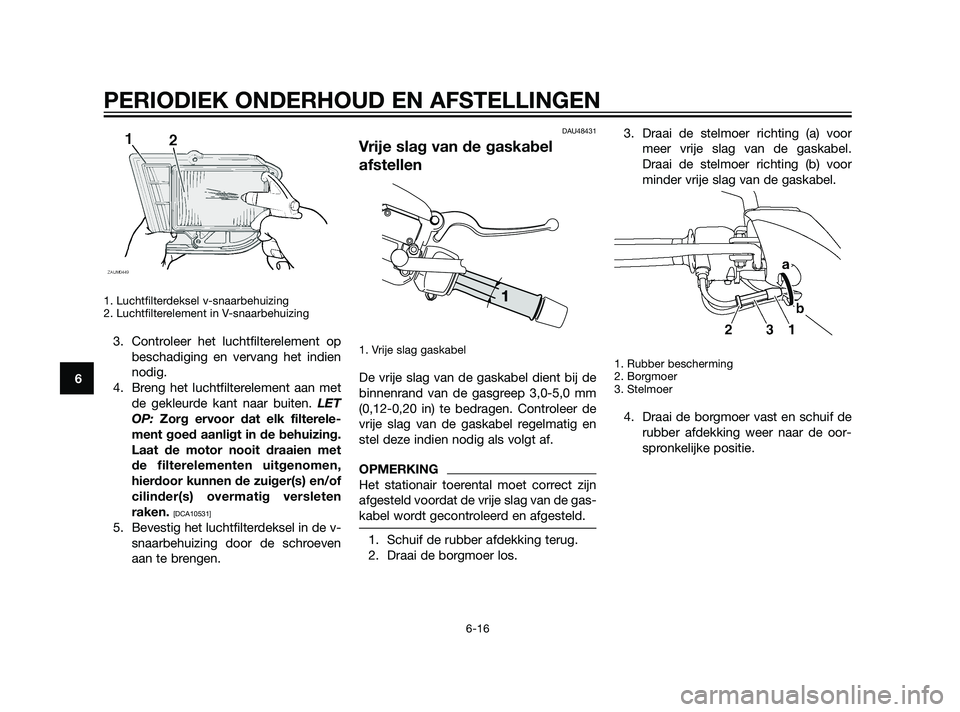

1. Luchtfilterdeksel v-snaarbehuizing
2. Luchtfilterelement in V-snaarbehuizing
3. Controleer het luchtfilterelement op
beschadiging en vervang het indien
nodig.
4. Breng het luchtfilterelement aan met
de gekleurde kant naar buiten. LET
OP: Zorg ervoor dat elk filterele-
ment goed aanligt in de behuizing.
Laat de motor nooit draaien met
de filterelementen uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten
raken.
[DCA10531]
5. Bevestig het luchtfilterdeksel in de v-
snaarbehuizing door de schroeven
aan te brengen.
DAU48431
Vrije slag van de gaskabel
afstellen
1. Vrije slag gaskabel
De vrije slag van de gaskabel dient bij de
binnenrand van de gasgreep 3,0-5,0 mm
(0,12-0,20 in) te bedragen. Controleer de
vrije slag van de gaskabel regelmatig en
stel deze indien nodig als volgt af.
OPMERKING
Het stationair toerental moet correct zijn
afgesteld voordat de vrije slag van de gas-
kabel wordt gecontroleerd en afgesteld.
1. Schuif de rubber afdekking terug.
2. Draai de borgmoer los.3. Draai de stelmoer richting (a) voor
meer vrije slag van de gaskabel.
Draai de stelmoer richting (b) voor
minder vrije slag van de gaskabel.
1. Rubber bescherming
2. Borgmoer
3. Stelmoer
4. Draai de borgmoer vast en schuif de
rubber afdekking weer naar de oor-
spronkelijke positie.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
37P-F819D-D1 23/2/10 16:03 Página 60

DAU21401

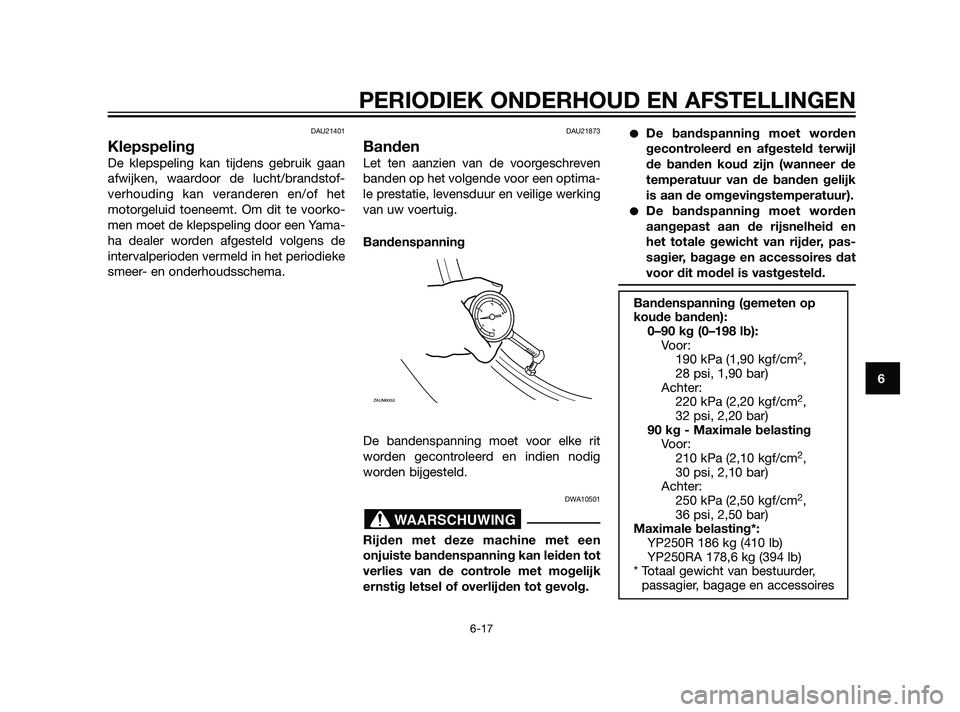

Klepspeling
De klepspeling kan tijdens gebruik gaan
afwijken, waardoor de lucht/brandstof-
verhouding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yama-
ha dealer worden afgesteld volgens de
intervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21873
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een optima-
le prestatie, levensduur en veilige werking
van uw voertuig.
Bandenspanning
De bandenspanning moet voor elke rit
worden gecontroleerd en indien nodig
worden bijgesteld.
DWA10501
Rijden met deze machine met een
onjuiste bandenspanning kan leiden tot
verlies van de controle met mogelijk
ernstig letsel of overlijden tot gevolg.
De bandspanning moet worden
gecontroleerd en afgesteld terwijl
de banden koud zijn (wanneer de
temperatuur van de banden gelijk
is aan de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en
het totale gewicht van rijder, pas-
sagier, bagage en accessoires dat
voor dit model is vastgesteld.
Bandenspanning (gemeten op
koude banden):
0–90 kg (0–198 lb):
Vo o r :
190 kPa (1,90 kgf/cm
2,
28 psi, 1,90 bar)
Achter:
220 kPa (2,20 kgf/cm
2,
32 psi, 2,20 bar)
90 kg - Maximale belasting
Vo o r :
210 kPa (2,10 kgf/cm
2,
30 psi, 2,10 bar)
Achter:
250 kPa (2,50 kgf/cm
2,
36 psi, 2,50 bar)
Maximale belasting*:
YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
* Totaal gewicht van bestuurder,
passagier, bagage en accessoires
WAARSCHUWING
ZAUM0053
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
37P-F819D-D1 23/2/10 16:03 Página 61

DWA10511

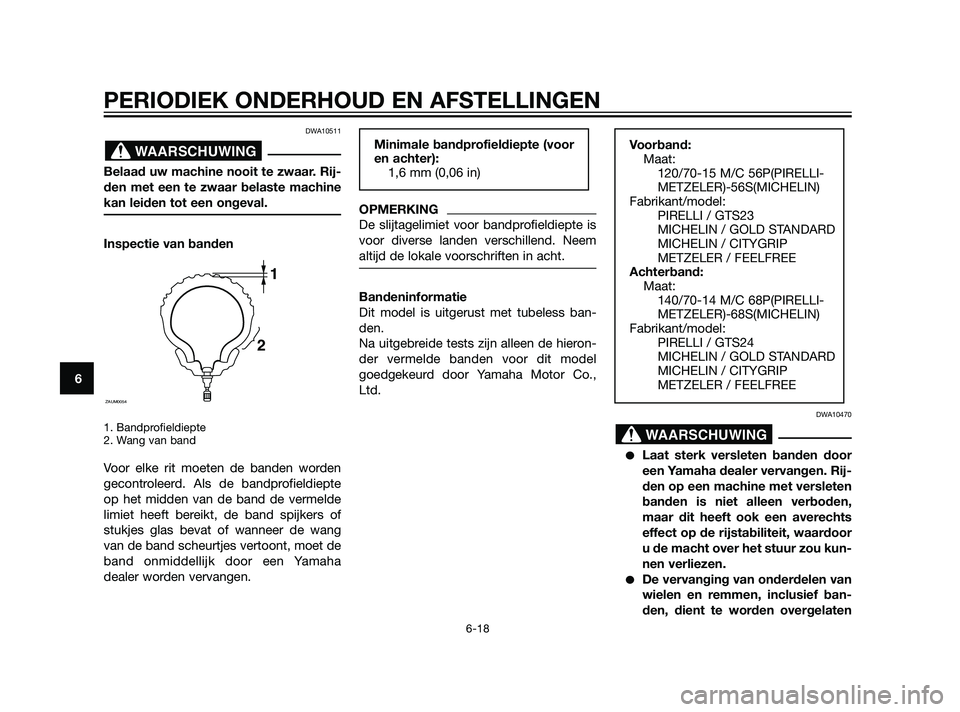

Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
1. Bandprofieldiepte
2. Wang van band
Voor elke rit moeten de banden worden
gecontroleerd. Als de bandprofieldiepte
op het midden van de band de vermelde
limiet heeft bereikt, de band spijkers of
stukjes glas bevat of wanneer de wang
van de band scheurtjes vertoont, moet de
band onmiddellijk door een Yamaha
dealer worden vervangen.
OPMERKING
De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem
altijd de lokale voorschriften in acht.
Bandeninformatie
Dit model is uitgerust met tubeless ban-
den.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden voor dit model
goedgekeurd door Yamaha Motor Co.,
Ltd.
DWA10470
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts
effect op de rijstabiliteit, waardoor
u de macht over het stuur zou kun-
nen verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
WAARSCHUWING
Voorband:
Maat:
120/70-15 M/C 56P(PIRELLI-
METZELER)-56S(MICHELIN)
Fabrikant/model:
PIRELLI / GTS23
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREE
Achterband:
Maat:
140/70-14 M/C 68P(PIRELLI-
METZELER)-68S(MICHELIN)
Fabrikant/model:
PIRELLI / GTS24
MICHELIN / GOLD STANDARD
MICHELIN / CITYGRIP
METZELER / FEELFREEMinimale bandprofieldiepte (voor
en achter):
1,6 mm (0,06 in)
1
2
ZAUM0054
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
37P-F819D-D1 23/2/10 16:03 Página 62

aan een Yamaha dealer, die over
de nodige vakkundige kennis en
ervaring beschikt.DAU21960

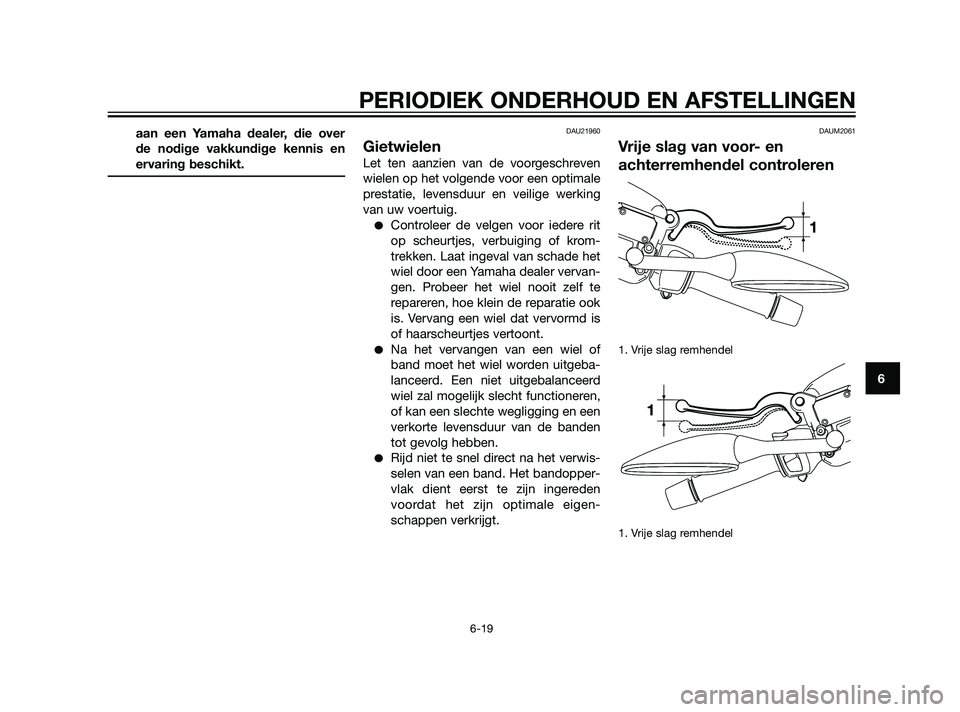

Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking
van uw voertuig.
Controleer de velgen voor iedere rit
op scheurtjes, verbuiging of krom-
trekken. Laat ingeval van schade het
wiel door een Yamaha dealer vervan-
gen. Probeer het wiel nooit zelf te
repareren, hoe klein de reparatie ook
is. Vervang een wiel dat vervormd is
of haarscheurtjes vertoont.
Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren,
of kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-
schappen verkrijgt.
DAUM2061
Vrije slag van voor- en
achterremhendel controleren
1. Vrije slag remhendel
1. Vrije slag remhendel
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
37P-F819D-D1 23/2/10 16:03 Página 63

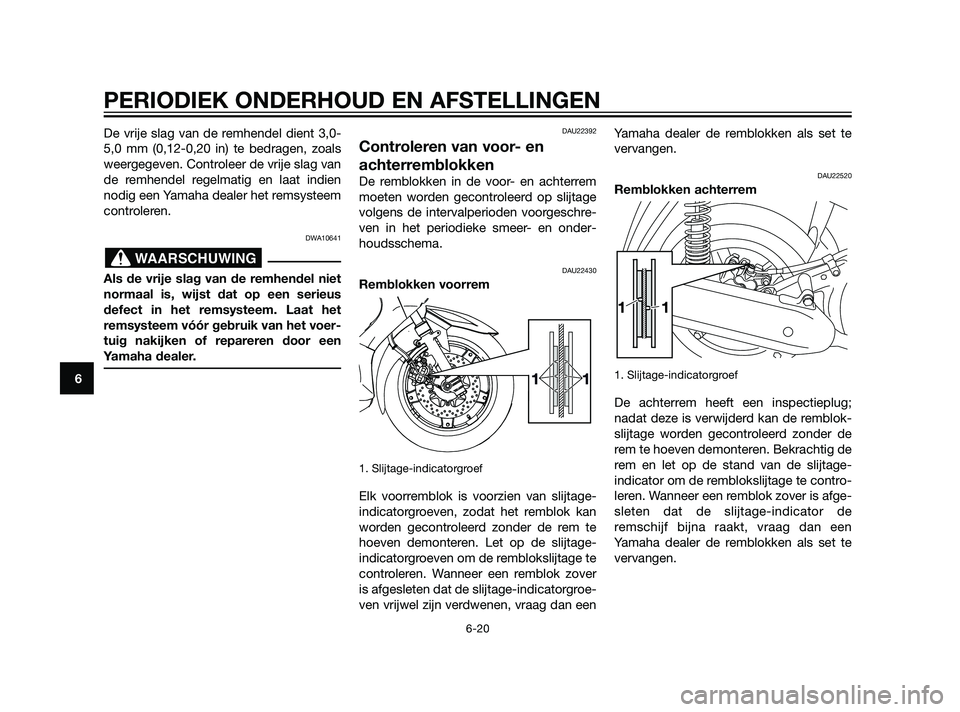

De vrije slag van de remhendel dient 3,0-
5,0 mm (0,12-0,20 in) te bedragen, zoals
weergegeven. Controleer de vrije slag van
de remhendel regelmatig en laat indien
nodig een Yamaha dealer het remsysteem
controleren.
DWA10641
Als de vrije slag van de remhendel niet
normaal is, wijst dat op een serieus
defect in het remsysteem. Laat het
remsysteem vóór gebruik van het voer-
tuig nakijken of repareren door een
Yamaha dealer.
DAU22392
Controleren van voor- en
achterremblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22430
Remblokken voorrem
1. Slijtage-indicatorgroef
Elk voorremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-
indicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover
is afgesleten dat de slijtage-indicatorgroe-
ven vrijwel zijn verdwenen, vraag dan eenYamaha dealer de remblokken als set te
vervangen.
DAU22520
Remblokken achterrem
1. Slijtage-indicatorgroef
De achterrem heeft een inspectieplug;
nadat deze is verwijderd kan de remblok-
slijtage worden gecontroleerd zonder de
rem te hoeven demonteren. Bekrachtig de
rem en let op de stand van de slijtage-
indicator om de remblokslijtage te contro-
leren. Wanneer een remblok zover is afge-
sleten dat de slijtage-indicator de
remschijf bijna raakt, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
WAARSCHUWING
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
37P-F819D-D1 23/2/10 16:03 Página 64
