2011 YAMAHA XMAX 125 Instructieboekje (in Dutch)

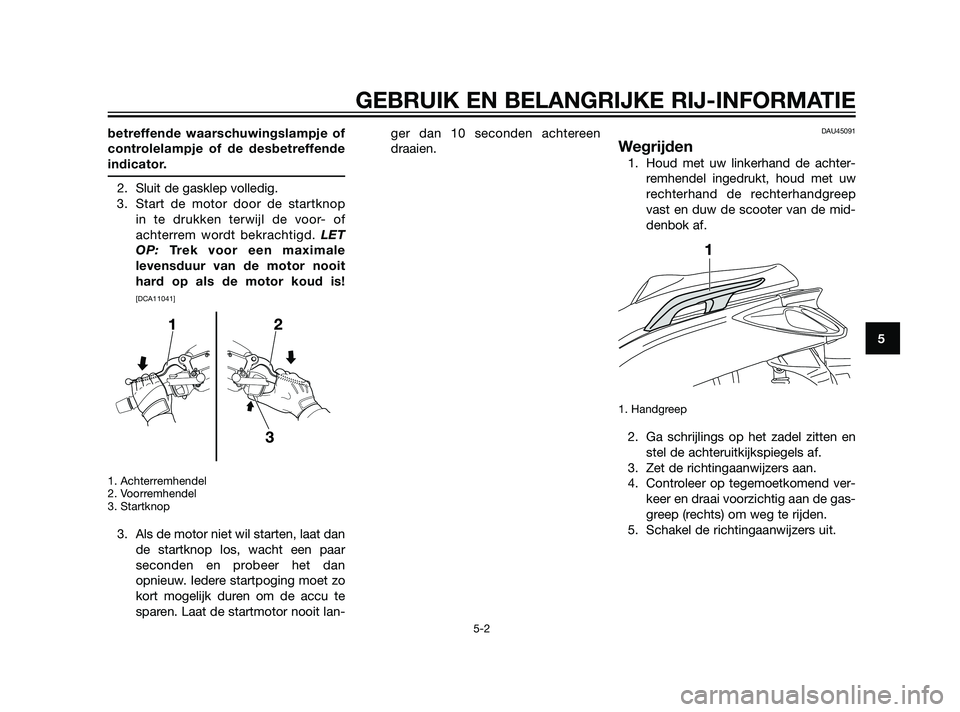

betreffende waarschuwingslampje of
controlelampje of de desbetreffende
indicator.
2. Sluit de gasklep volledig.
3. Start de motor door de startknop
in te drukken terwijl de voor- of
achterrem wordt bekrachtigd. LET
OP: Trek voor een maximale
levensduur van de motor nooit
hard op als de motor koud is!
[DCA11041]
1. Achterremhendel
2. Voorremhendel
3. Startknop
3. Als de motor niet wil starten, laat dan
de startknop los, wacht een paar
seconden en probeer het dan
opnieuw. Iedere startpoging moet zo
kort mogelijk duren om de accu te
sparen. Laat de startmotor nooit lan-ger dan 10 seconden achtereen
draaien.
DAU45091
Wegrijden
1. Houd met uw linkerhand de achter-
remhendel ingedrukt, houd met uw
rechterhand de rechterhandgreep
vast en duw de scooter van de mid-
denbok af.
1. Handgreep
2. Ga schrijlings op het zadel zitten en
stel de achteruitkijkspiegels af.
3. Zet de richtingaanwijzers aan.
4. Controleer op tegemoetkomend ver-
keer en draai voorzichtig aan de gas-
greep (rechts) om weg te rijden.
5. Schakel de richtingaanwijzers uit.
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-2
5
37P-F819D-D1 23/2/10 16:03 Página 41

DAU16780

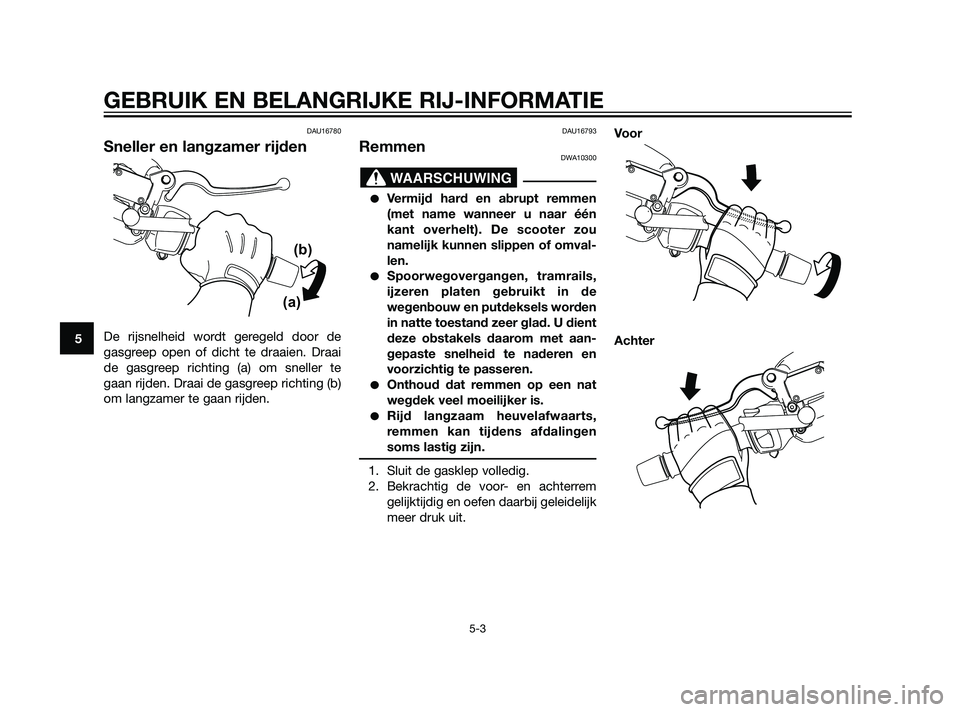

Sneller en langzamer rijden
De rijsnelheid wordt geregeld door de
gasgreep open of dicht te draaien. Draai
de gasgreep richting (a) om sneller te
gaan rijden. Draai de gasgreep richting (b)
om langzamer te gaan rijden.
DAU16793
RemmenDWA10300
Vermijd hard en abrupt remmen
(met name wanneer u naar één
kant overhelt). De scooter zou
namelijk kunnen slippen of omval-
len.
Spoorwegovergangen, tramrails,
ijzeren platen gebruikt in de
wegenbouw en putdeksels worden
in natte toestand zeer glad. U dient
deze obstakels daarom met aan-
gepaste snelheid te naderen en
voorzichtig te passeren.
Onthoud dat remmen op een nat
wegdek veel moeilijker is.
Rijd langzaam heuvelafwaarts,
remmen kan tijdens afdalingen
soms lastig zijn.
1. Sluit de gasklep volledig.
2. Bekrachtig de voor- en achterrem
gelijktijdig en oefen daarbij geleidelijk
meer druk uit.Voor
Achter
WAARSCHUWING
(a)(b)
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
5
37P-F819D-D1 23/2/10 16:03 Página 42

DAU16820

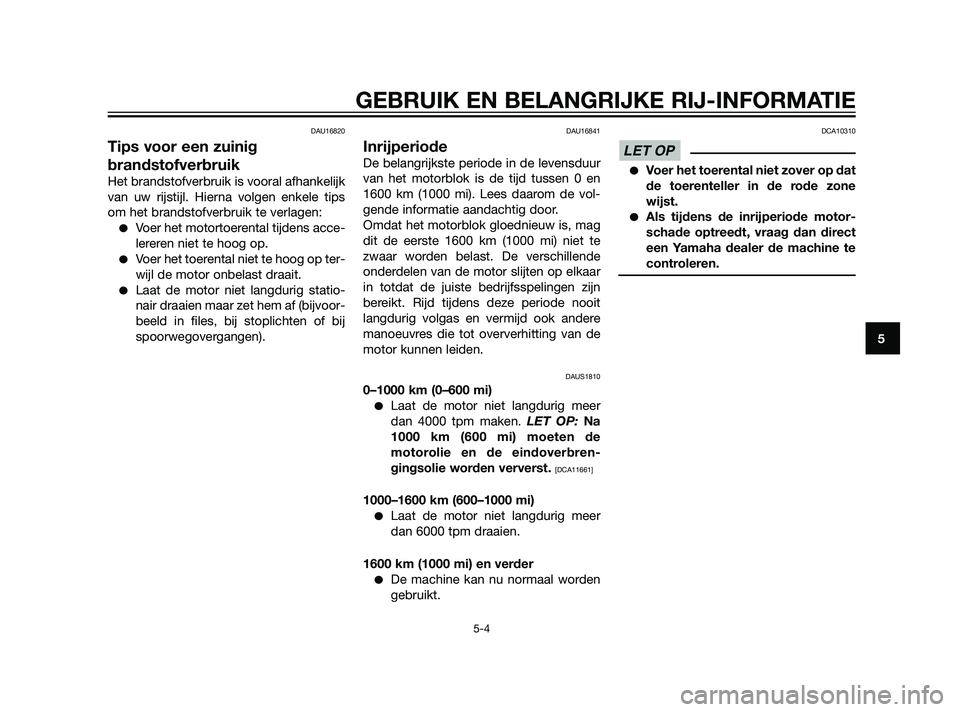

Tips voor een zuinig
brandstofverbruik
Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips
om het brandstofverbruik te verlagen:
Voer het motortoerental tijdens acce-
lereren niet te hoog op.
Voer het toerental niet te hoog op ter-
wijl de motor onbelast draait.
Laat de motor niet langdurig statio-
nair draaien maar zet hem af (bijvoor-
beeld in files, bij stoplichten of bij
spoorwegovergangen).
DAU16841
Inrijperiode
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende
onderdelen van de motor slijten op elkaar
in totdat de juiste bedrijfsspelingen zijn
bereikt. Rijd tijdens deze periode nooit
langdurig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAUS1810
0–1000 km (0–600 mi)
Laat de motor niet langdurig meer
dan 4000 tpm maken. LET OP: Na
1000 km (600 mi) moeten de
motorolie en de eindoverbren-
gingsolie worden ververst.
[DCA11661]
1000–1600 km (600–1000 mi)
Laat de motor niet langdurig meer
dan 6000 tpm draaien.
1600 km (1000 mi) en verder
De machine kan nu normaal worden
gebruikt.
DCA10310
Voer het toerental niet zover op dat
de toerenteller in de rode zone
wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
LET OP
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-4
5
37P-F819D-D1 23/2/10 16:03 Página 43

DAU17213

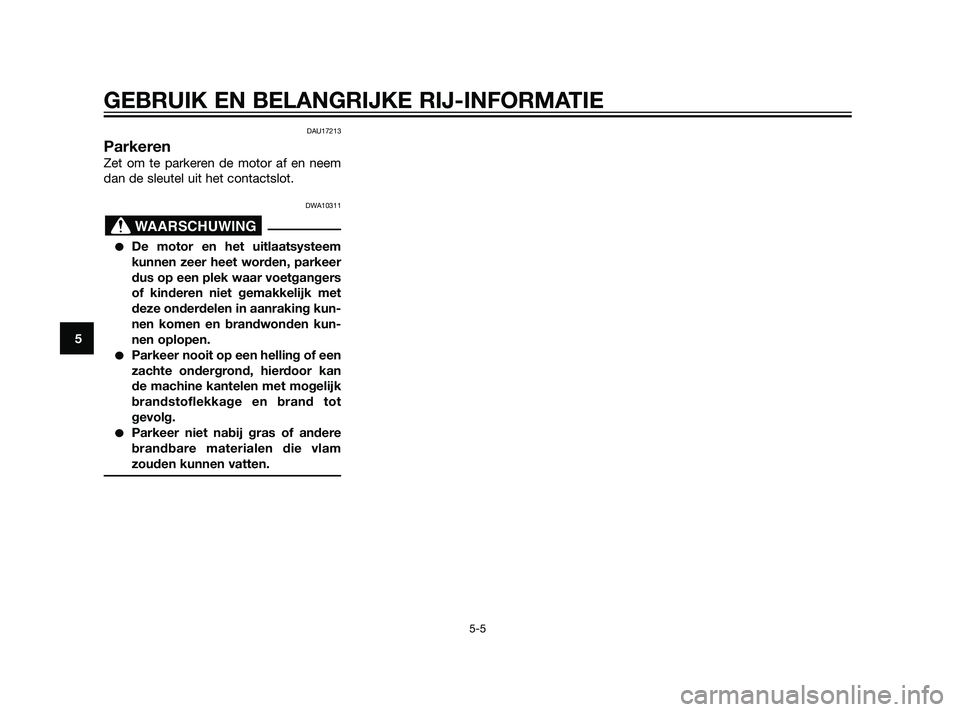

Parkeren
Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
DWA10311
De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen en brandwonden kun-
nen oplopen.
Parkeer nooit op een helling of een
zachte ondergrond, hierdoor kan
de machine kantelen met mogelijk
brandstoflekkage en brand tot
gevolg.
Parkeer niet nabij gras of andere
brandbare materialen die vlam
zouden kunnen vatten.
WAARSCHUWING
GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-5
5
37P-F819D-D1 23/2/10 16:03 Página 44

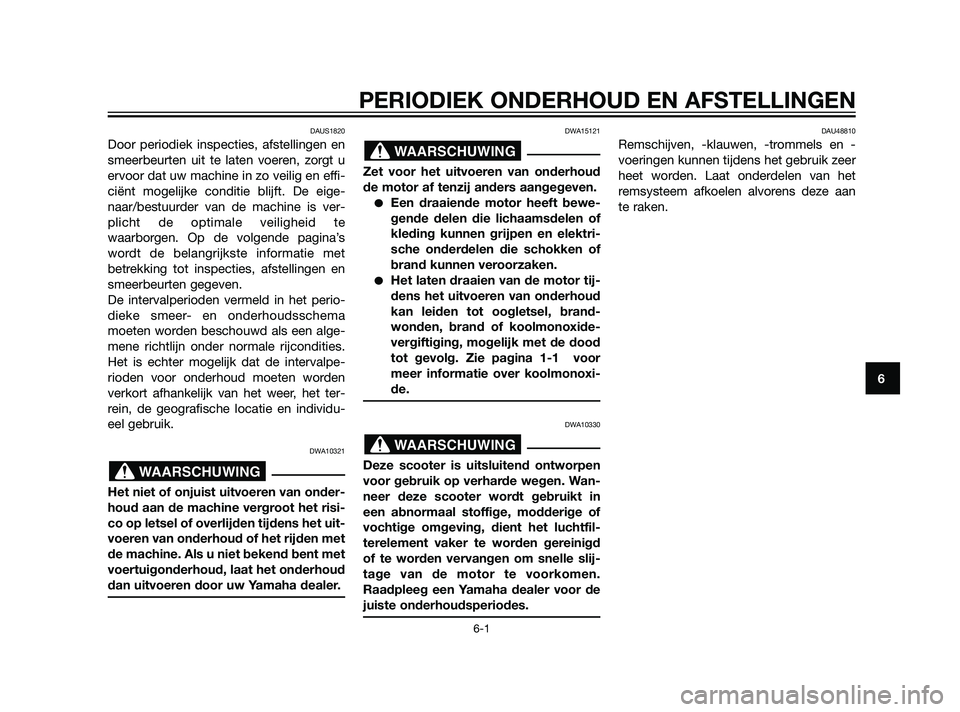

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-1
6
DAUS1820
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is ver-
plicht de optimale veiligheid te
waarborgen. Op de volgende pagina’s
wordt de belangrijkste informatie met
betrekking tot inspecties, afstellingen en
smeerbeurten gegeven.
De intervalperioden vermeld in het perio-
dieke smeer- en onderhoudsschema
moeten worden beschouwd als een alge-
mene richtlijn onder normale rijcondities.
Het is echter mogelijk dat de intervalpe-
rioden voor onderhoud moeten worden
verkort afhankelijk van het weer, het ter-
rein, de geografische locatie en individu-
eel gebruik.
DWA10321
Het niet of onjuist uitvoeren van onder-
houd aan de machine vergroot het risi-
co op letsel of overlijden tijdens het uit-
voeren van onderhoud of het rijden met
de machine. Als u niet bekend bent met
voertuigonderhoud, laat het onderhoud
dan uitvoeren door uw Yamaha dealer.
DWA15121
Zet voor het uitvoeren van onderhoud
de motor af tenzij anders aangegeven.
Een draaiende motor heeft bewe-
gende delen die lichaamsdelen of
kleding kunnen grijpen en elektri-
sche onderdelen die schokken of
brand kunnen veroorzaken.
Het laten draaien van de motor tij-
dens het uitvoeren van onderhoud
kan leiden tot oogletsel, brand-
wonden, brand of koolmonoxide-
vergiftiging, mogelijk met de dood
tot gevolg. Zie pagina 1-1 voor
meer informatie over koolmonoxi-
de.
DWA10330
Deze scooter is uitsluitend ontworpen
voor gebruik op verharde wegen. Wan-
neer deze scooter wordt gebruikt in
een abnormaal stoffige, modderige of
vochtige omgeving, dient het luchtfil-
terelement vaker te worden gereinigd
of te worden vervangen om snelle slij-
tage van de motor te voorkomen.
Raadpleeg een Yamaha dealer voor de
juiste onderhoudsperiodes.
DAU48810
Remschijven, -klauwen, -trommels en -
voeringen kunnen tijdens het gebruik zeer
heet worden. Laat onderdelen van het
remsysteem afkoelen alvorens deze aan
te raken.
WAARSCHUWING
WAARSCHUWING
WAARSCHUWING
37P-F819D-D1 23/2/10 16:03 Página 45

DAUS1830

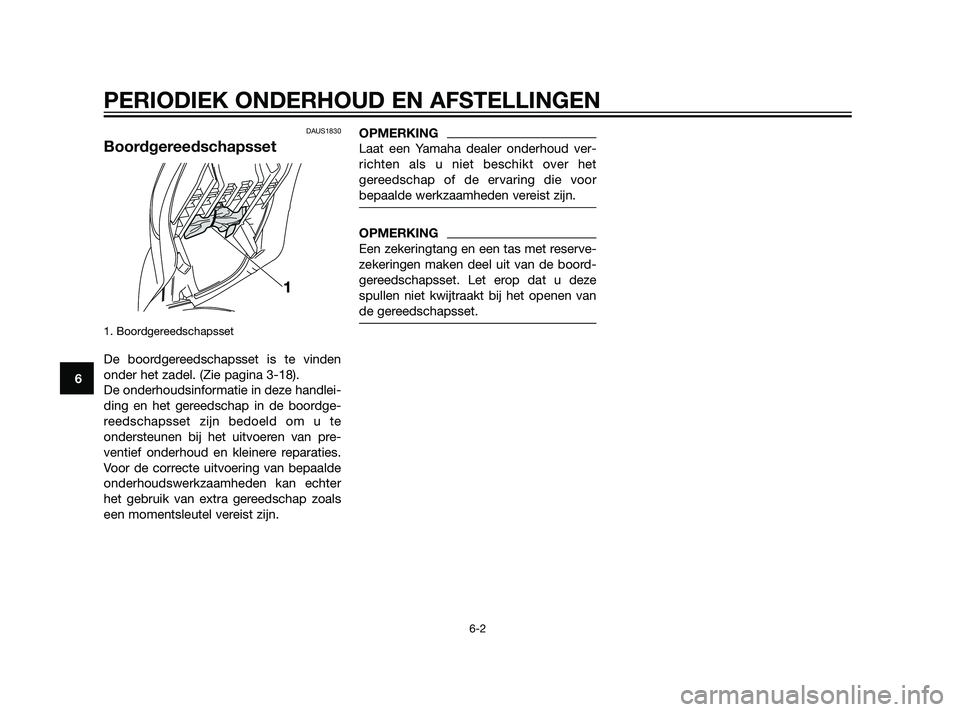

Boordgereedschapsset
1. Boordgereedschapsset
De boordgereedschapsset is te vinden
onder het zadel. (Zie pagina 3-18).
De onderhoudsinformatie in deze handlei-
ding en het gereedschap in de boordge-
reedschapsset zijn bedoeld om u te
ondersteunen bij het uitvoeren van pre-
ventief onderhoud en kleinere reparaties.
Voor de correcte uitvoering van bepaalde
onderhoudswerkzaamheden kan echter
het gebruik van extra gereedschap zoals
een momentsleutel vereist zijn.
OPMERKING
Laat een Yamaha dealer onderhoud ver-
richten als u niet beschikt over het
gereedschap of de ervaring die voor
bepaalde werkzaamheden vereist zijn.
OPMERKING
Een zekeringtang en een tas met reserve-
zekeringen maken deel uit van de boord-
gereedschapsset. Let erop dat u deze
spullen niet kwijtraakt bij het openen van
de gereedschapsset.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-2
6
37P-F819D-D1 23/2/10 16:03 Página 46

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-3
6
DAU46861

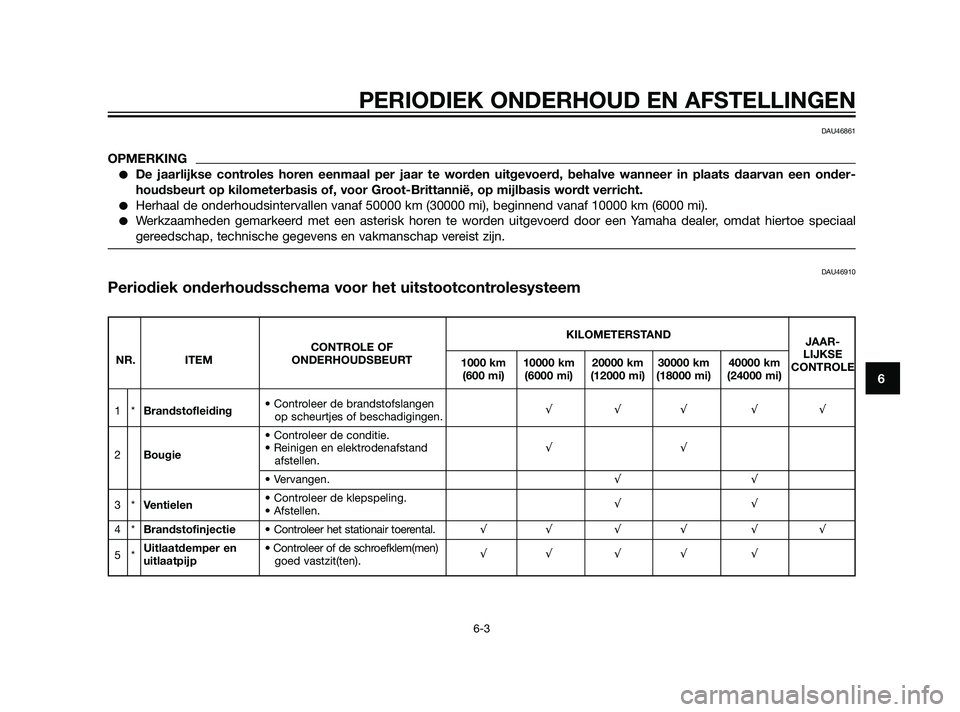

OPMERKING
De jaarlijkse controles horen eenmaal per jaar te worden uitgevoerd, behalve wanneer in plaats daarvan een onder-
houdsbeurt op kilometerbasis of, voor Groot-Brittannië, op mijlbasis wordt verricht.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
Werkzaamheden gemarkeerd met een asterisk horen te worden uitgevoerd door een Yamaha dealer, omdat hiertoe speciaal
gereedschap, technische gegevens en vakmanschap vereist zijn.
DAU46910
Periodiek onderhoudsschema voor het uitstootcontrolesysteem
KILOMETERSTAND
JAAR-
CONTROLE OF
LIJKSE
NR. ITEM ONDERHOUDSBEURT
1000 km 10000 km 20000 km 30000 km 40000 km
CONTROLE
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
1*Brandstofleiding• Controleer de brandstofslangen
op scheurtjes of beschadigingen.√√√ √√
• Controleer de conditie.
2Bougie• Reinigen en elektrodenafstand √√
afstellen.
• Vervangen.√√
3*Ventielen• Controleer de klepspeling.
• Afstellen.√√
4*Brandstofinjectie• Controleer het stationair toerental.√√ √ √ √ √
5*Uitlaatdemper en • Controleer of de schroefklem(men)
uitlaatpijpgoed vastzit(ten).√√ √ √ √
37P-F819D-D1 23/2/10 16:03 Página 47

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-4
6
DAU1770C

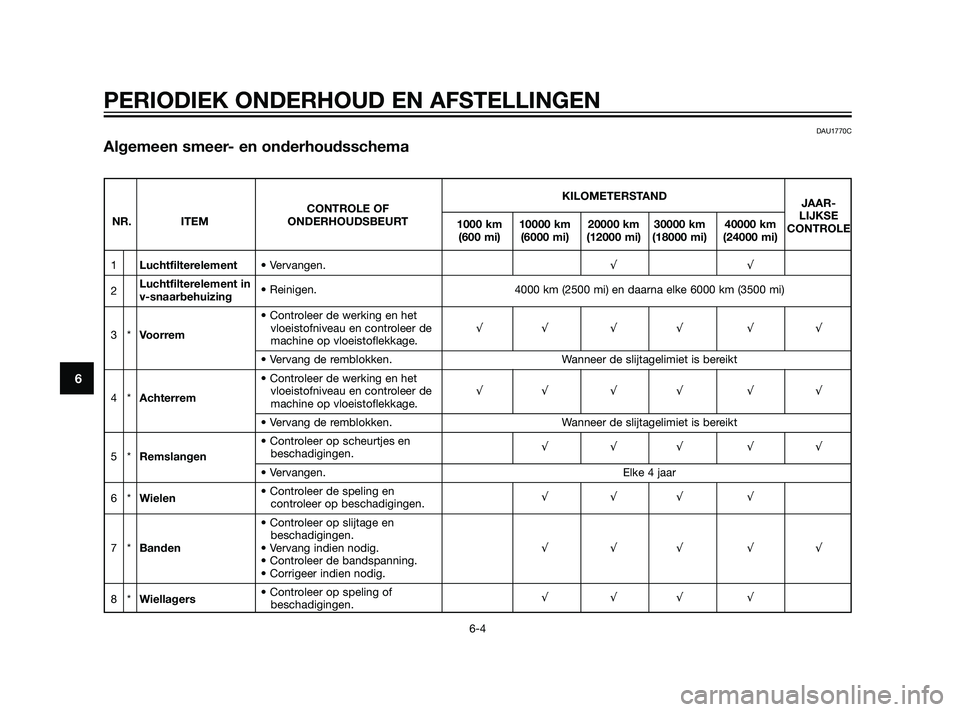

Algemeen smeer- en onderhoudsschema
KILOMETERSTAND
JAAR-
CONTROLE OF
LIJKSE
NR. ITEM ONDERHOUDSBEURT
1000 km 10000 km 20000 km 30000 km 40000 km
CONTROLE
(600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi)
1Luchtfilterelement• Vervangen.√√
2Luchtfilterelement in
v-snaarbehuizing• Reinigen. 4000 km (2500 mi) en daarna elke 6000 km (3500 mi)
• Controleer de werking en het
3*Voorremvloeistofniveau en controleer de √√ √ √ √ √
machine op vloeistoflekkage.
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
• Controleer de werking en het
4*Achterremvloeistofniveau en controleer de √√ √ √ √ √
machine op vloeistoflekkage.
• Vervang de remblokken. Wanneer de slijtagelimiet is bereikt
• Controleer op scheurtjes en
5*Remslangenbeschadigingen.√√√ √√
• Vervangen. Elke 4 jaar
6*Wielen• Controleer de speling en
controleer op beschadigingen.√√√ √
• Controleer op slijtage en
beschadigingen.
7*Banden• Vervang indien nodig.√√√ √√
• Controleer de bandspanning.
• Corrigeer indien nodig.
8*Wiellagers• Controleer op speling of
beschadigingen.√√√ √
37P-F819D-D1 23/2/10 16:03 Página 48
