2011 YAMAHA XMAX 125 Instructieboekje (in Dutch)

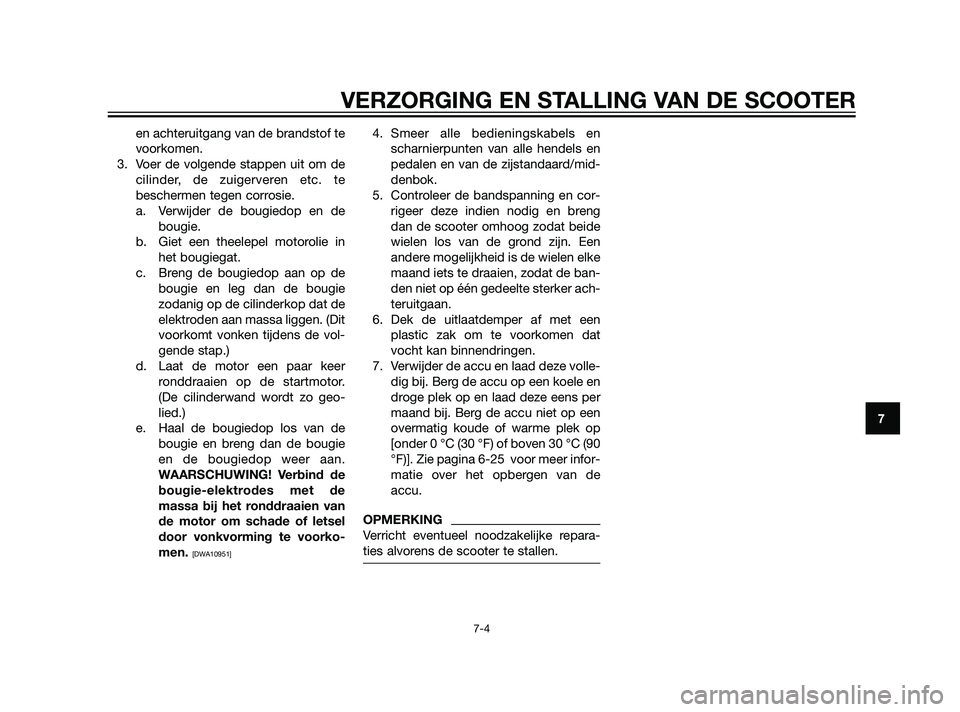

en achteruitgang van de brandstof te
voorkomen.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te
beschermen tegen corrosie.
a. Verwijder de bougiedop en de
bougie.
b. Giet een theelepel motorolie in
het bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie
zodanig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer
ronddraaien op de startmotor.
(De cilinderwand wordt zo geo-
lied.)
e. Haal de bougiedop los van de
bougie en breng dan de bougie
en de bougiedop weer aan.
WAARSCHUWING! Verbind de
bougie-elektrodes met de
massa bij het ronddraaien van
de motor om schade of letsel
door vonkvorming te voorko-
men.
[DWA10951]
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en cor-
rigeer deze indien nodig en breng
dan de scooter omhoog zodat beide
wielen los van de grond zijn. Een
andere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemper af met een
plastic zak om te voorkomen dat
vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-25 voor meer infor-
matie over het opbergen van de
accu.
OPMERKING
Verricht eventueel noodzakelijke repara-
ties alvorens de scooter te stallen.
VERZORGING EN STALLING VAN DE SCOOTER
7-4
7
37P-F819D-D1 23/2/10 16:03 Página 81

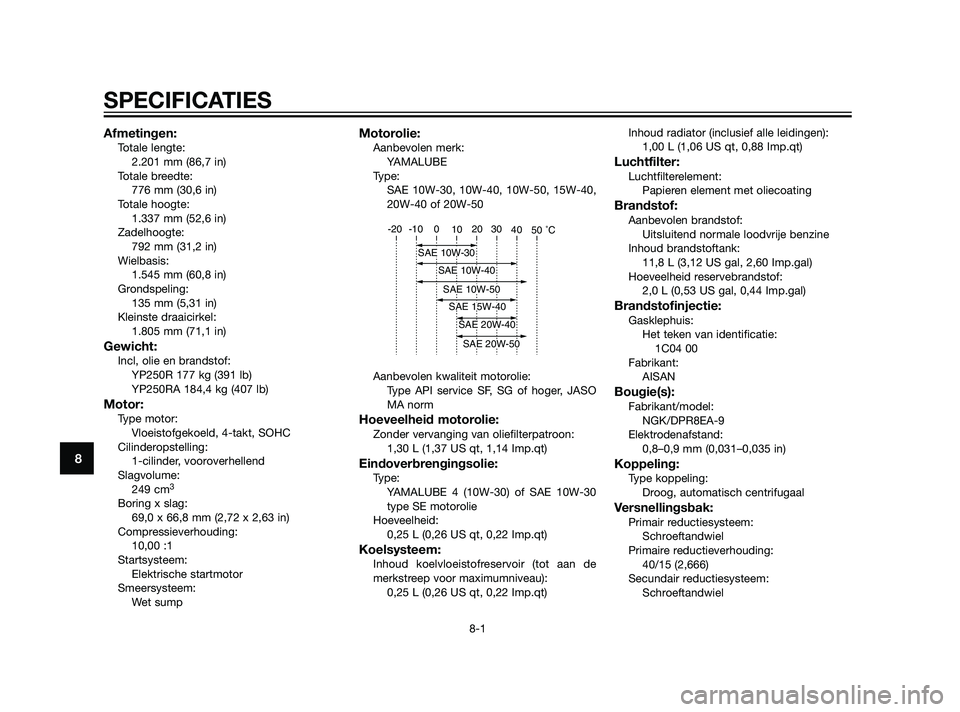

Afmetingen:Totale lengte:2.201 mm (86,7 in)
Totale breedte: 776 mm (30,6 in)
Totale hoogte: 1.337 mm (52,6 in)
Zadelhoogte: 792 mm (31,2 in)
Wielbasis: 1.545 mm (60,8 in)
Grondspeling: 135 mm (5,31 in)
Kleinste draaicirkel: 1.805 mm (71,1 in)
Gewicht:Incl, olie en brandstof:YP250R 177 kg (391 lb)
YP250RA 184,4 kg (407 lb)
Motor:Type motor:Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling: 1-cilinder, vooroverhellend
Slagvolume: 249 cm
3
Boring x slag:69,0 x 66,8 mm (2,72 x 2,63 in)
Compressieverhouding: 10,00 :1
Startsysteem: Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SF, SG of hoger, JASO
MA norm
Hoeveelheid motorolie:Zonder vervanging van oliefilterpatroon: 1,30 L (1,37 US qt, 1,14 Imp.qt)
Eindoverbrengingsolie:Type:YAMALUBE 4 (10W-30) of SAE 10W-30
type SE motorolie
Hoeveelheid: 0,25 L (0,26 US qt, 0,22 Imp.qt)
Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):0,25 L (0,26 US qt, 0,22 Imp.qt) Inhoud radiator (inclusief alle leidingen):
1,00 L (1,06 US qt, 0,88 Imp.qt)
Luchtfilter:Luchtfilterelement:Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:Uitsluitend normale loodvrije benzine
Inhoud brandstoftank: 11,8 L (3,12 US gal, 2,60 Imp.gal)
Hoeveelheid reservebrandstof: 2,0 L (0,53 US gal, 0,44 Imp.gal)
Brandstofinjectie:Gasklephuis:Het teken van identificatie:1C04 00
Fabrikant: AISAN
Bougie(s):Fabrikant/model:NGK/DPR8EA-9
Elektrodenafstand: 0,8–0,9 mm (0,031–0,035 in)
Koppeling:Type koppeling:Droog, automatisch centrifugaal
Versnellingsbak:Primair reductiesysteem:Schroeftandwiel
Primaire reductieverhouding: 40/15 (2,666)
Secundair reductiesysteem: Schroeftandwiel
-20 -10 0 10 20 30
40 50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
SPECIFICATIES
8-1
8
37P-F819D-D1 13/4/10 07:21 Página 82

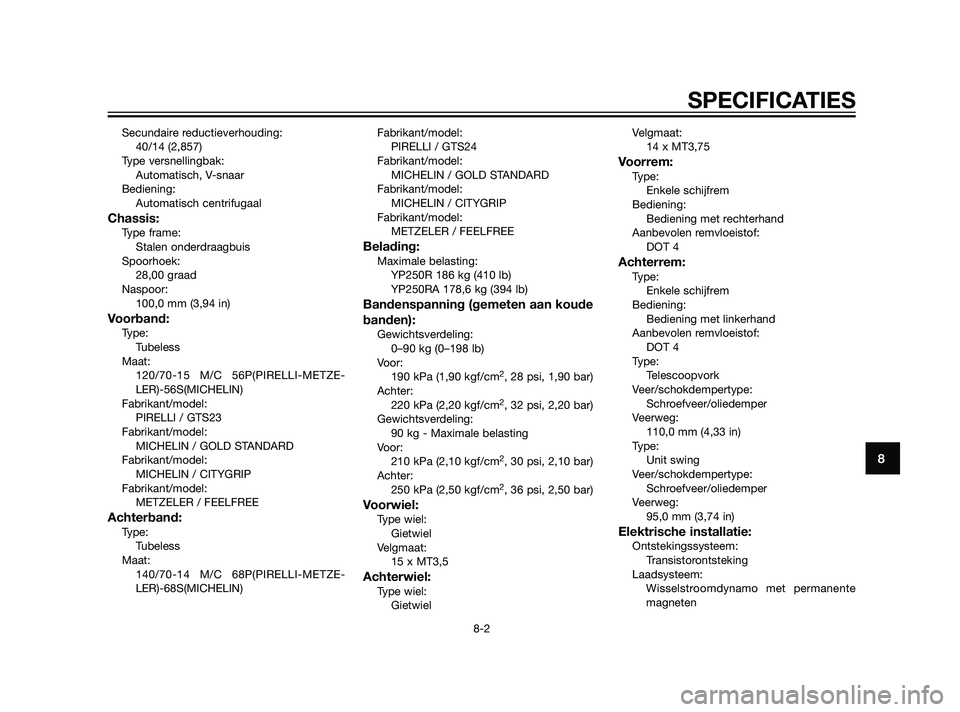

Secundaire reductieverhouding:
40/14 (2,857)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:Type frame:
Stalen onderdraagbuis
Spoorhoek:
28,00 graad
Naspoor:
100,0 mm (3,94 in)
Voorband:Type:
Tubeless
Maat:
120/70-15 M/C 56P(PIRELLI-METZE-
LER)-56S(MICHELIN)
Fabrikant/model:
PIRELLI / GTS23
Fabrikant/model:
MICHELIN / GOLD STANDARD
Fabrikant/model:
MICHELIN / CITYGRIP
Fabrikant/model:
METZELER / FEELFREE
Achterband:Type:
Tubeless
Maat:
140/70-14 M/C 68P(PIRELLI-METZE-
LER)-68S(MICHELIN)Fabrikant/model:
PIRELLI / GTS24
Fabrikant/model:
MICHELIN / GOLD STANDARD
Fabrikant/model:
MICHELIN / CITYGRIP
Fabrikant/model:
METZELER / FEELFREE
Belading:Maximale belasting:
YP250R 186 kg (410 lb)
YP250RA 178,6 kg (394 lb)
Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Achter:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Gewichtsverdeling:
90 kg - Maximale belasting
Voor:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Achter:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
15 x MT3,5
Achterwiel:Type wiel:
GietwielVelgmaat:
14 x MT3,75
Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
110,0 mm (4,33 in)
Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
95,0 mm (3,74 in)
Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
SPECIFICATIES
8-2
8
37P-F819D-D1 23/2/10 16:03 Página 83

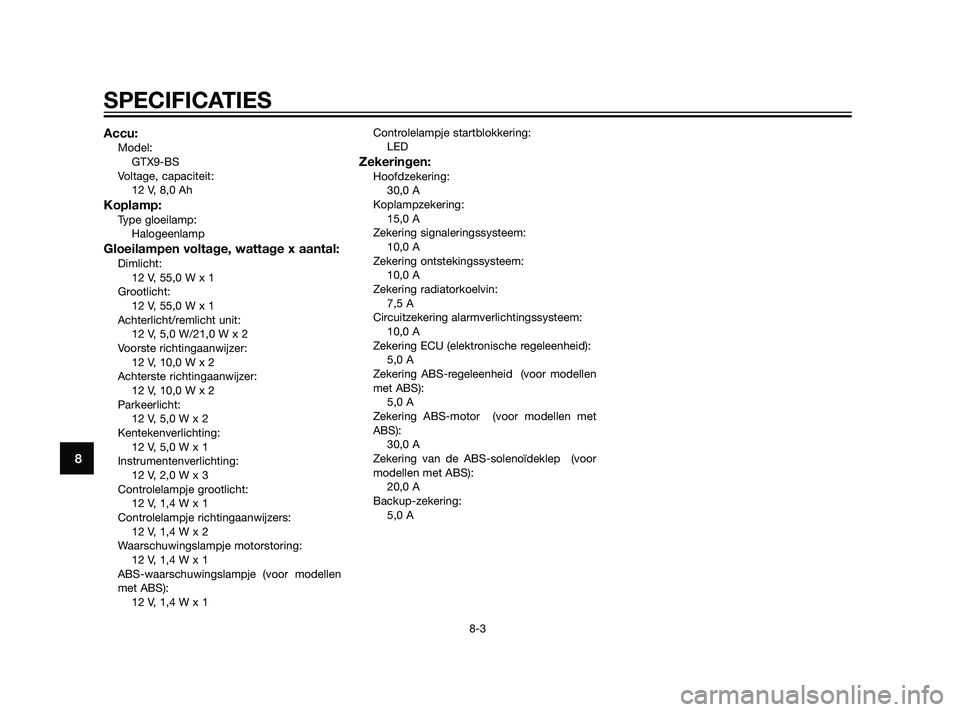

Accu:Model:
GTX9-BS
Voltage, capaciteit:
12 V, 8,0 Ah
Koplamp:Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage x aantal:Dimlicht:
12 V, 55,0 W x 1
Grootlicht:
12 V, 55,0 W x 1
Achterlicht/remlicht unit:
12 V, 5,0 W/21,0 W x 2
Voorste richtingaanwijzer:
12 V, 10,0 W x 2
Achterste richtingaanwijzer:
12 V, 10,0 W x 2
Parkeerlicht:
12 V, 5,0 W x 2
Kentekenverlichting:
12 V, 5,0 W x 1
Instrumentenverlichting:
12 V, 2,0 W x 3
Controlelampje grootlicht:
12 V, 1,4 W x 1
Controlelampje richtingaanwijzers:
12 V, 1,4 W x 2
Waarschuwingslampje motorstoring:
12 V, 1,4 W x 1
ABS-waarschuwingslampje (voor modellen
met ABS):
12 V, 1,4 W x 1Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
30,0 A
Koplampzekering:
15,0 A
Zekering signaleringssysteem:
10,0 A
Zekering ontstekingssysteem:
10,0 A
Zekering radiatorkoelvin:
7,5 A
Circuitzekering alarmverlichtingssysteem:
10,0 A
Zekering ECU (elektronische regeleenheid):
5,0 A
Zekering ABS-regeleenheid (voor modellen
met ABS):
5,0 A
Zekering ABS-motor (voor modellen met
ABS):
30,0 A
Zekering van de ABS-solenoïdeklep (voor
modellen met ABS):
20,0 A
Backup-zekering:
5,0 A
SPECIFICATIES
8-3
8
37P-F819D-D1 23/2/10 16:03 Página 84

DAU48610

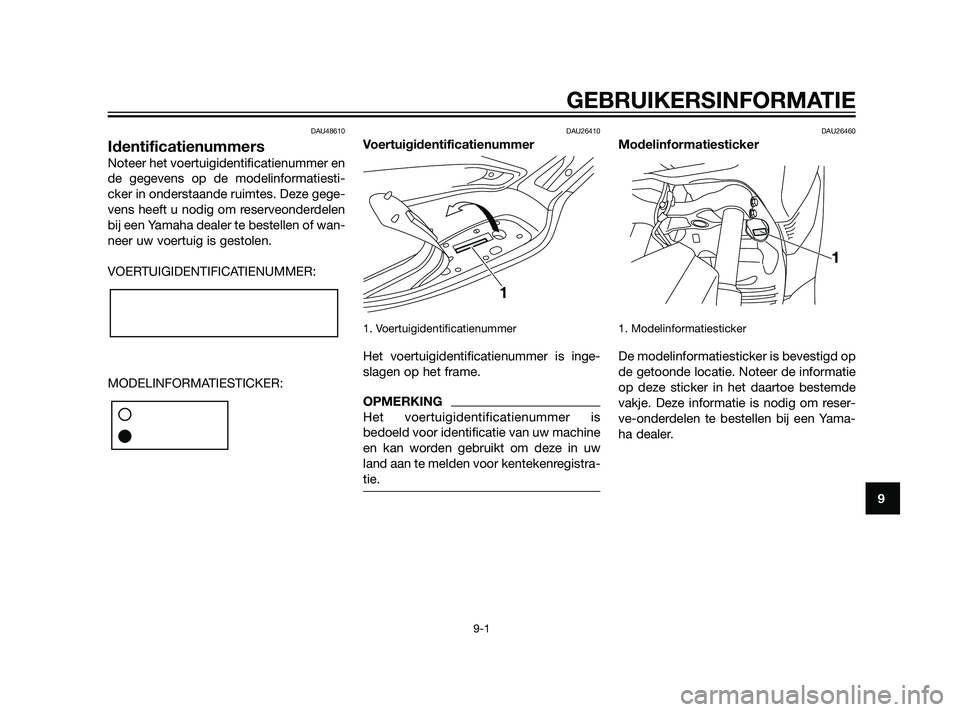

Identificatienummers
Noteer het voertuigidentificatienummer en
de gegevens op de modelinformatiesti-
cker in onderstaande ruimtes. Deze gege-
vens heeft u nodig om reserveonderdelen
bij een Yamaha dealer te bestellen of wan-
neer uw voertuig is gestolen.
VOERTUIGIDENTIFICATIENUMMER:
MODELINFORMATIESTICKER:
DAU26410
Voertuigidentificatienummer
1. Voertuigidentificatienummer
Het voertuigidentificatienummer is inge-
slagen op het frame.
OPMERKING
Het voertuigidentificatienummer is
bedoeld voor identificatie van uw machine
en kan worden gebruikt om deze in uw
land aan te melden voor kentekenregistra-
tie.
DAU26460
Modelinformatiesticker
1. Modelinformatiesticker
De modelinformatiesticker is bevestigd op
de getoonde locatie. Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reser-
ve-onderdelen te bestellen bij een Yama-
ha dealer.
1
GEBRUIKERSINFORMATIE
9-1
9
37P-F819D-D1 23/2/10 16:03 Página 85

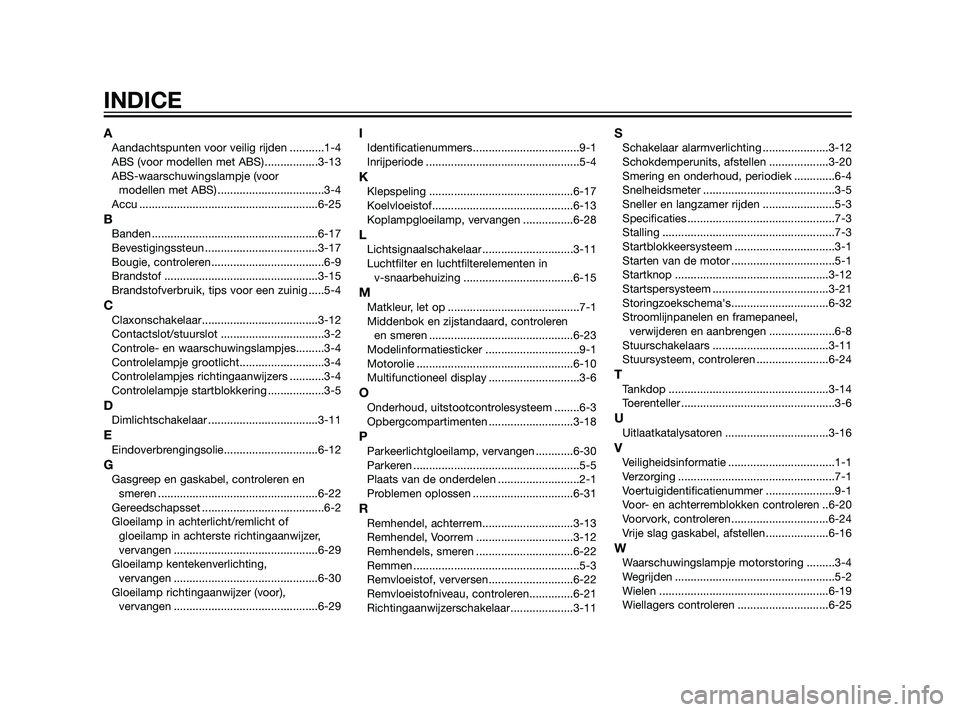

AAandachtspunten voor veilig rijden ...........1-4
ABS (voor modellen met ABS) .................3-13
ABS-waarschuwingslampje (voor
modellen met ABS) ..................................3-4
Accu .........................................................6-25
BBanden .....................................................6-17
Bevestigingssteun ....................................3-17
Bougie, controleren....................................6-9
Brandstof .................................................3-15
Brandstofverbruik, tips voor een zuinig .....5-4
CClaxonschakelaar.....................................3-12
Contactslot/stuurslot .................................3-2
Controle- en waarschuwingslampjes.........3-4
Controlelampje grootlicht...........................3-4
Controlelampjes richtingaanwijzers ...........3-4
Controlelampje startblokkering ..................3-5
DDimlichtschakelaar ...................................3-11
EEindoverbrengingsolie..............................6-12
GGasgreep en gaskabel, controleren en
smeren ...................................................6-22
Gereedschapsset .......................................6-2
Gloeilamp in achterlicht/remlicht of
gloeilamp in achterste richtingaanwijzer,
vervangen ..............................................6-29
Gloeilamp kentekenverlichting,
vervangen ..............................................6-30
Gloeilamp richtingaanwijzer (voor),
vervangen ..............................................6-29
IIdentificatienummers..................................9-1
Inrijperiode .................................................5-4
KKlepspeling ..............................................6-17
Koelvloeistof.............................................6-13
Koplampgloeilamp, vervangen ................6-28
LLichtsignaalschakelaar .............................3-11
Luchtfilter en luchtfilterelementen in
v-snaarbehuizing ...................................6-15
MMatkleur, let op ..........................................7-1
Middenbok en zijstandaard, controleren
en smeren ..............................................6-23
Modelinformatiesticker ..............................9-1
Motorolie ..................................................6-10
Multifunctioneel display .............................3-6
OOnderhoud, uitstootcontrolesysteem ........6-3
Opbergcompartimenten ...........................3-18
PParkeerlichtgloeilamp, vervangen ............6-30
Parkeren .....................................................5-5
Plaats van de onderdelen ..........................2-1
Problemen oplossen ................................6-31
RRemhendel, achterrem.............................3-13
Remhendel, Voorrem ...............................3-12
Remhendels, smeren ...............................6-22
Remmen .....................................................5-3
Remvloeistof, verversen...........................6-22
Remvloeistofniveau, controleren..............6-21
Richtingaanwijzerschakelaar....................3-11
SSchakelaar alarmverlichting .....................3-12
Schokdemperunits, afstellen ...................3-20
Smering en onderhoud, periodiek .............6-4
Snelheidsmeter ..........................................3-5
Sneller en langzamer rijden .......................5-3
Specificaties ...............................................7-3
Stalling .......................................................7-3
Startblokkeersysteem ................................3-1
Starten van de motor .................................5-1
Startknop .................................................3-12
Startspersysteem .....................................3-21
Storingzoekschema's...............................6-32
Stroomlijnpanelen en framepaneel,
verwijderen en aanbrengen .....................6-8
Stuurschakelaars .....................................3-11
Stuursysteem, controleren .......................6-24
TTankdop ...................................................3-14
Toerenteller .................................................3-6
UUitlaatkatalysatoren .................................3-16
VVeiligheidsinformatie ..................................1-1
Verzorging ..................................................7-1
Voertuigidentificatienummer ......................9-1
Voor- en achterremblokken controleren ..6-20
Voorvork, controleren ...............................6-24
Vrije slag gaskabel, afstellen....................6-16
WWaarschuwingslampje motorstoring .........3-4
Wegrijden ...................................................5-2
Wielen ......................................................6-19
Wiellagers controleren .............................6-25
INDICE
37P-F819D-D1 23/2/10 16:03 Página 86

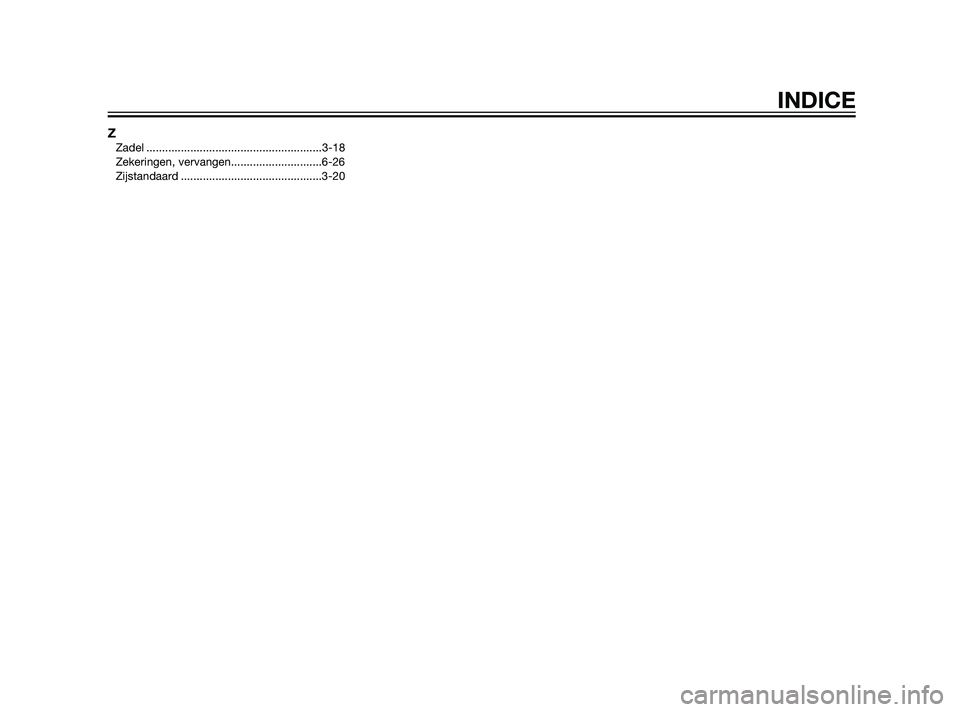

ZZadel ........................................................3-18
Zekeringen, vervangen.............................6-26
Zijstandaard .............................................3-20
INDICE
37P-F819D-D1 23/2/10 16:03 Página 87

37P-F819D-D1 23/2/10 16:03 Página 88
