2011 YAMAHA XMAX 125 Instructieboekje (in Dutch)

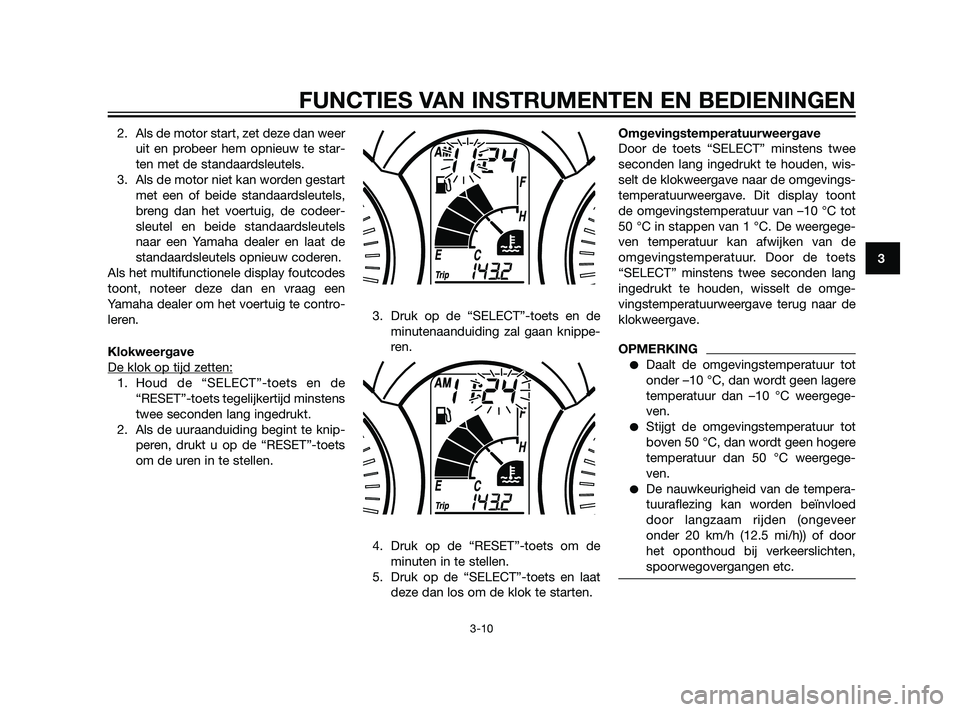

2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te star-
ten met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.
Als het multifunctionele display foutcodes
toont, noteer deze dan en vraag een
Yamaha dealer om het voertuig te contro-
leren.
Klokweergave
De klok op tijd zetten:
1. Houd de “SELECT”-toets en de
“RESET”-toets tegelijkertijd minstens
twee seconden lang ingedrukt.
2. Als de uuraanduiding begint te knip-
peren, drukt u op de “RESET”-toets
om de uren in te stellen.3. Druk op de “SELECT”-toets en de
minutenaanduiding zal gaan knippe-
ren.
4. Druk op de “RESET”-toets om de
minuten in te stellen.
5. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.Omgevingstemperatuurweergave
Door de toets “SELECT” minstens twee
seconden lang ingedrukt te houden, wis-
selt de klokweergave naar de omgevings-
temperatuurweergave. Dit display toont
de omgevingstemperatuur van –10 °C tot
50 °C in stappen van 1 °C. De weergege-
ven temperatuur kan afwijken van de
omgevingstemperatuur. Door de toets
“SELECT” minstens twee seconden lang
ingedrukt te houden, wisselt de omge-
vingstemperatuurweergave terug naar de
klokweergave.
OPMERKING
Daalt de omgevingstemperatuur tot
onder –10 °C, dan wordt geen lagere
temperatuur dan –10 °C weergege-
ven.
Stijgt de omgevingstemperatuur tot
boven 50 °C, dan wordt geen hogere
temperatuur dan 50 °C weergege-
ven.
De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden (ongeveer
onder 20 km/h (12.5 mi/h)) of door
het oponthoud bij verkeerslichten,
spoorwegovergangen etc.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
37P-F819D-D1 23/2/10 16:03 Página 25

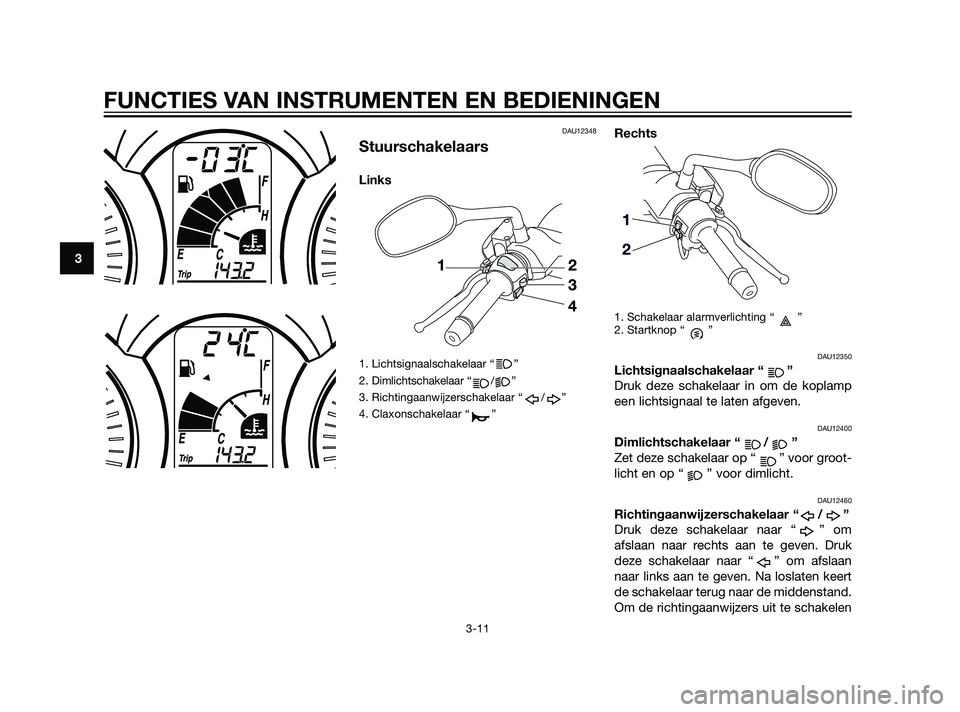

DAU12348
Stuurschakelaars
Links
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
Rechts
1. Schakelaar alarmverlichting “ ”
2. Startknop “ ”
DAU12350
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om
afslaan naar rechts aan te geven. Druk
deze schakelaar naar “ ” om afslaan
naar links aan te geven. Na loslaten keert
de schakelaar terug naar de middenstand.
Om de richtingaanwijzers uit te schakelen
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
37P-F819D-D1 23/2/10 16:03 Página 26

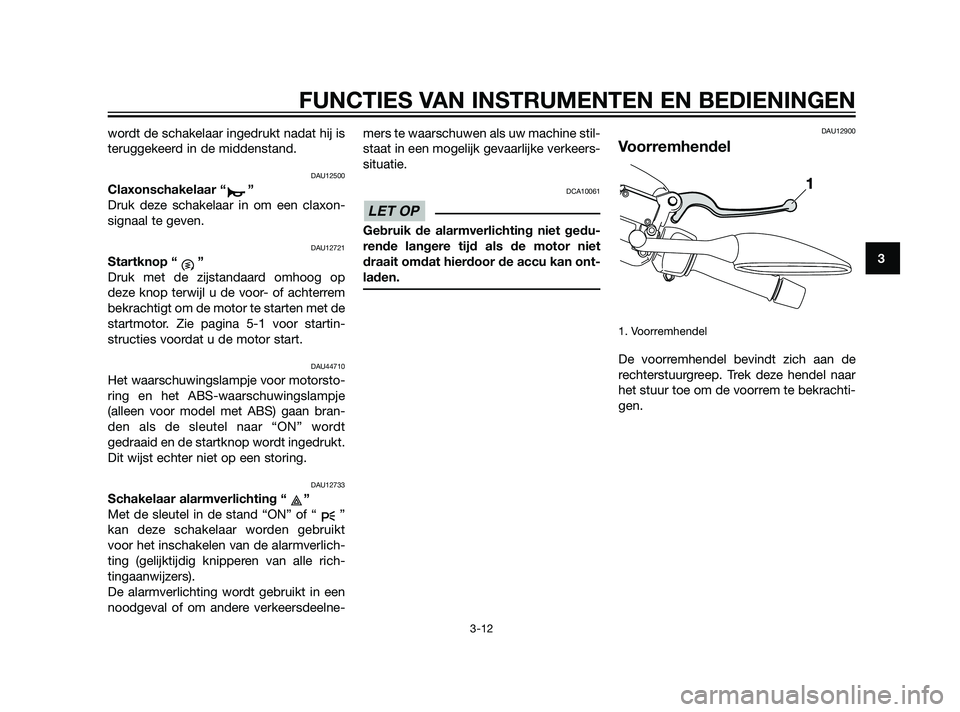

wordt de schakelaar ingedrukt nadat hij is
teruggekeerd in de middenstand.
DAU12500
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxon-
signaal te geven.
DAU12721
Startknop “ ”
Druk met de zijstandaard omhoog op
deze knop terwijl u de voor- of achterrem
bekrachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startin-
structies voordat u de motor start.
DAU44710
Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje
(alleen voor model met ABS) gaan bran-
den als de sleutel naar “ON” wordt
gedraaid en de startknop wordt ingedrukt.
Dit wijst echter niet op een storing.
DAU12733
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt
voor het inschakelen van de alarmverlich-
ting (gelijktijdig knipperen van alle rich-
tingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke verkeers-
situatie.
DCA10061
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
DAU12900
Voorremhendel
1. Voorremhendel
De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
37P-F819D-D1 23/2/10 16:03 Página 27

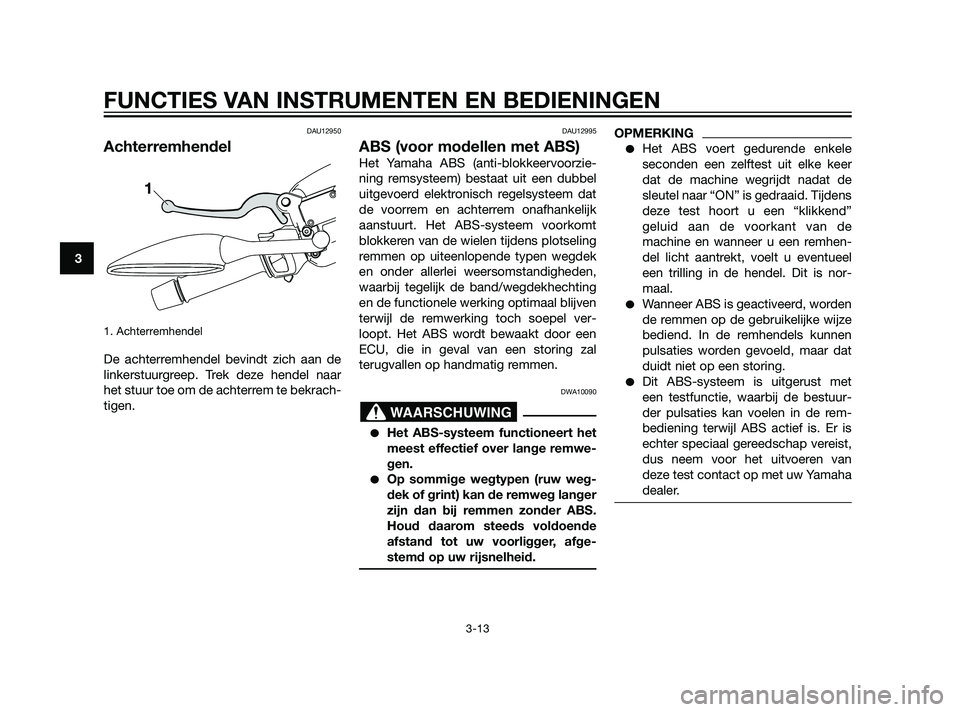

DAU12950
Achterremhendel
1. Achterremhendel
De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar
het stuur toe om de achterrem te bekrach-
tigen.
DAU12995
ABS (voor modellen met ABS)
Het Yamaha ABS (anti-blokkeervoorzie-
ning remsysteem) bestaat uit een dubbel
uitgevoerd elektronisch regelsysteem dat
de voorrem en achterrem onafhankelijk
aanstuurt. Het ABS-systeem voorkomt
blokkeren van de wielen tijdens plotseling
remmen op uiteenlopende typen wegdek
en onder allerlei weersomstandigheden,
waarbij tegelijk de band/wegdekhechting
en de functionele werking optimaal blijven
terwijl de remwerking toch soepel ver-
loopt. Het ABS wordt bewaakt door een
ECU, die in geval van een storing zal
terugvallen op handmatig remmen.
DWA10090
Het ABS-systeem functioneert het
meest effectief over lange remwe-
gen.
Op sommige wegtypen (ruw weg-
dek of grint) kan de remweg langer
zijn dan bij remmen zonder ABS.
Houd daarom steeds voldoende
afstand tot uw voorligger, afge-
stemd op uw rijsnelheid.
OPMERKING
Het ABS voert gedurende enkele
seconden een zelftest uit elke keer
dat de machine wegrijdt nadat de
sleutel naar “ON” is gedraaid. Tijdens
deze test hoort u een “klikkend”
geluid aan de voorkant van de
machine en wanneer u een remhen-
del licht aantrekt, voelt u eventueel
een trilling in de hendel. Dit is nor-
maal.
Wanneer ABS is geactiveerd, worden
de remmen op de gebruikelijke wijze
bediend. In de remhendels kunnen
pulsaties worden gevoeld, maar dat
duidt niet op een storing.
Dit ABS-systeem is uitgerust met
een testfunctie, waarbij de bestuur-
der pulsaties kan voelen in de rem-
bediening terwijl ABS actief is. Er is
echter speciaal gereedschap vereist,
dus neem voor het uitvoeren van
deze test contact op met uw Yamaha
dealer.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
37P-F819D-D1 23/2/10 16:03 Página 28

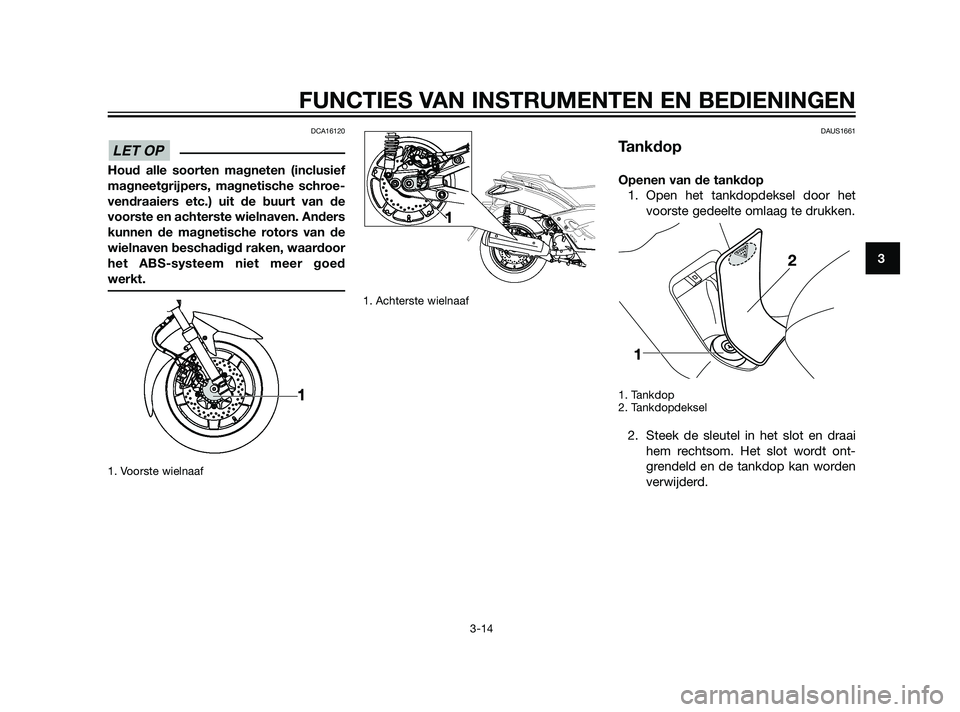

DCA16120
Houd alle soorten magneten (inclusief
magneetgrijpers, magnetische schroe-
vendraaiers etc.) uit de buurt van de
voorste en achterste wielnaven. Anders
kunnen de magnetische rotors van de
wielnaven beschadigd raken, waardoor
het ABS-systeem niet meer goed
werkt.
1. Voorste wielnaaf1. Achterste wielnaaf
DAUS1661
Tankdop
Openen van de tankdop
1. Open het tankdopdeksel door het
voorste gedeelte omlaag te drukken.
1. Tankdop
2. Tankdopdeksel
2. Steek de sleutel in het slot en draai
hem rechtsom. Het slot wordt ont-
grendeld en de tankdop kan worden
verwijderd.
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
37P-F819D-D1 23/2/10 16:03 Página 29

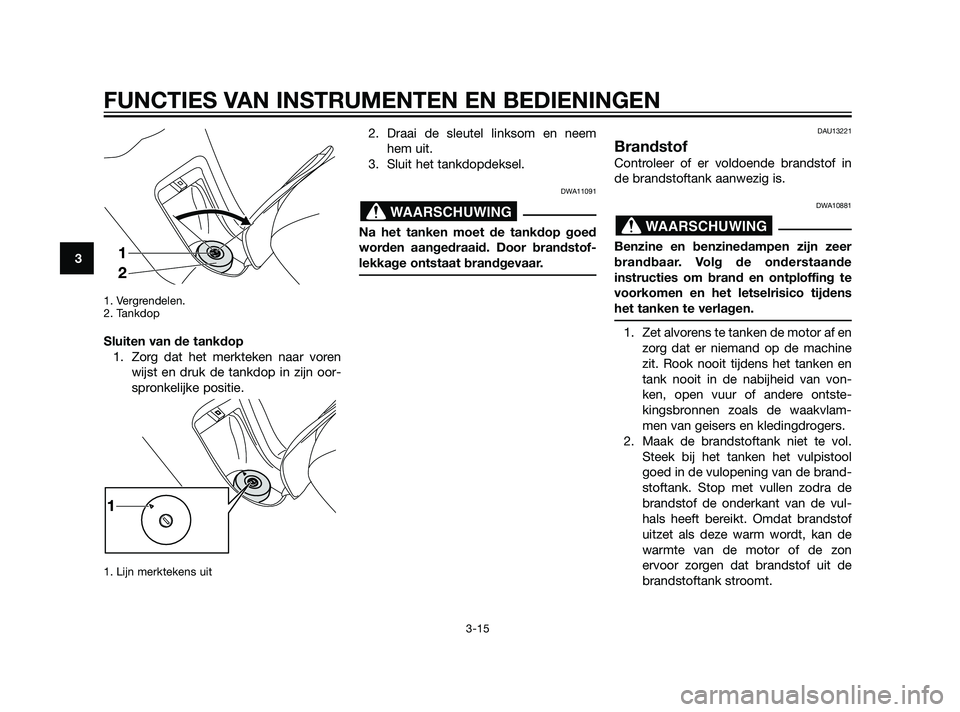

1. Vergrendelen.
2. Tankdop
Sluiten van de tankdop
1. Zorg dat het merkteken naar voren
wijst en druk de tankdop in zijn oor-
spronkelijke positie.
1. Lijn merktekens uit
2. Draai de sleutel linksom en neem
hem uit.
3. Sluit het tankdopdeksel.
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstof-
lekkage ontstaat brandgevaar.
DAU13221
Brandstof
Controleer of er voldoende brandstof in
de brandstoftank aanwezig is.
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande
instructies om brand en ontploffing te
voorkomen en het letselrisico tijdens
het tanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van von-
ken, open vuur of andere ontste-
kingsbronnen zoals de waakvlam-
men van geisers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vul-
hals heeft bereikt. Omdat brandstof
uitzet als deze warm wordt, kan de
warmte van de motor of de zon
ervoor zorgen dat brandstof uit de
brandstoftank stroomt.
WAARSCHUWING
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
37P-F819D-D1 23/2/10 16:03 Página 30

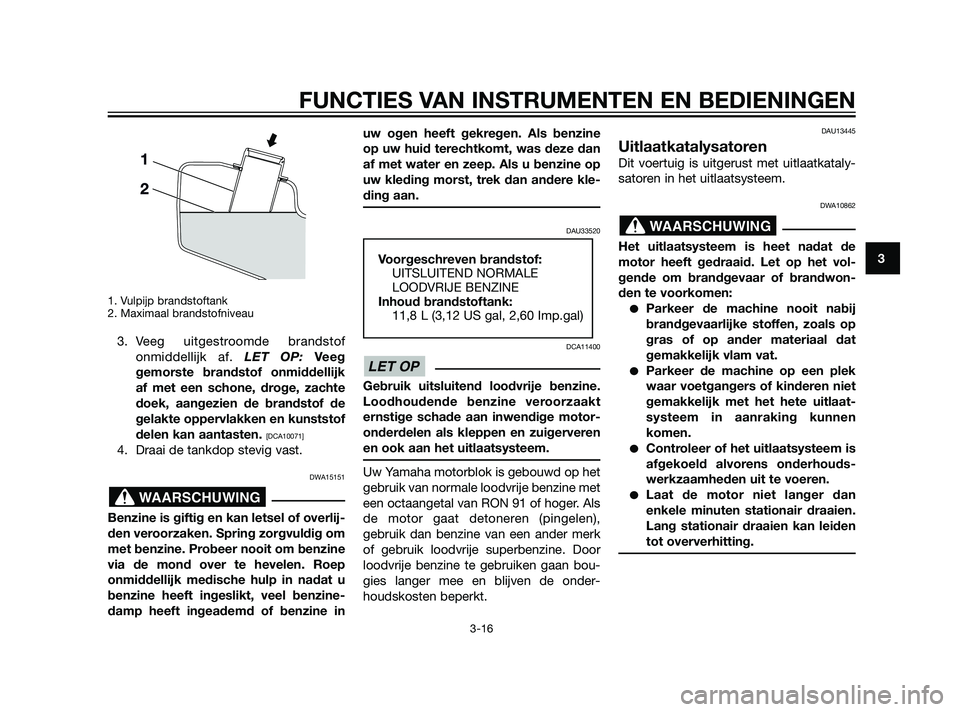

1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
3. Veeg uitgestroomde brandstof
onmiddellijk af. LET OP: Veeg
gemorste brandstof onmiddellijk
af met een schone, droge, zachte
doek, aangezien de brandstof de
gelakte oppervlakken en kunststof
delen kan aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep
onmiddellijk medische hulp in nadat u
benzine heeft ingeslikt, veel benzine-
damp heeft ingeademd of benzine inuw ogen heeft gekregen. Als benzine
op uw huid terechtkomt, was deze dan
af met water en zeep. Als u benzine op
uw kleding morst, trek dan andere kle-
ding aan.
DAU33520
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen),
gebruik dan benzine van een ander merk
of gebruik loodvrije superbenzine. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onder-
houdskosten beperkt.
DAU13445
Uitlaatkatalysatoren
Dit voertuig is uitgerust met uitlaatkataly-
satoren in het uitlaatsysteem.
DWA10862
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Let op het vol-
gende om brandgevaar of brandwon-
den te voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat
gemakkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaat-
systeem in aanraking kunnen
komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan
enkele minuten stationair draaien.
Lang stationair draaien kan leiden
tot oververhitting.
WAARSCHUWING
LET OP
Voorgeschreven brandstof:UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank:
11,8 L (3,12 US gal, 2,60 Imp.gal)
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
37P-F819D-D1 23/2/10 16:03 Página 31

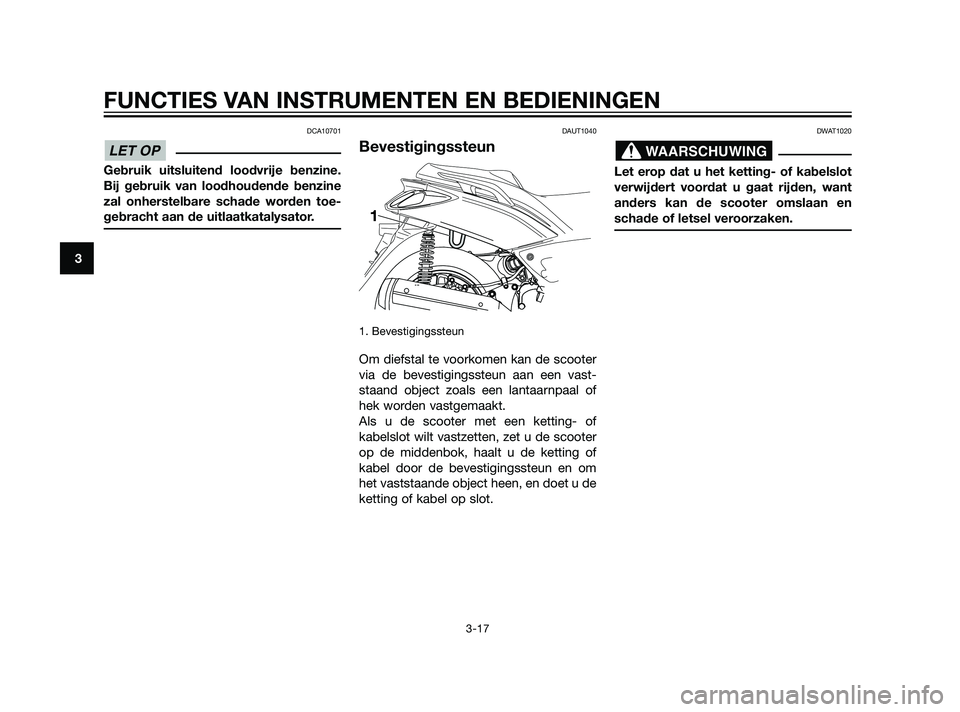

DCA10701
Gebruik uitsluitend loodvrije benzine.
Bij gebruik van loodhoudende benzine
zal onherstelbare schade worden toe-
gebracht aan de uitlaatkatalysator.
DAUT1040
Bevestigingssteun
1. Bevestigingssteun
Om diefstal te voorkomen kan de scooter
via de bevestigingssteun aan een vast-
staand object zoals een lantaarnpaal of
hek worden vastgemaakt.
Als u de scooter met een ketting- of
kabelslot wilt vastzetten, zet u de scooter
op de middenbok, haalt u de ketting of
kabel door de bevestigingssteun en om
het vaststaande object heen, en doet u de
ketting of kabel op slot.
DWAT1020
Let erop dat u het ketting- of kabelslot
verwijdert voordat u gaat rijden, want
anders kan de scooter omslaan en
schade of letsel veroorzaken.
WAARSCHUWINGLET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
37P-F819D-D1 23/2/10 16:03 Página 32
