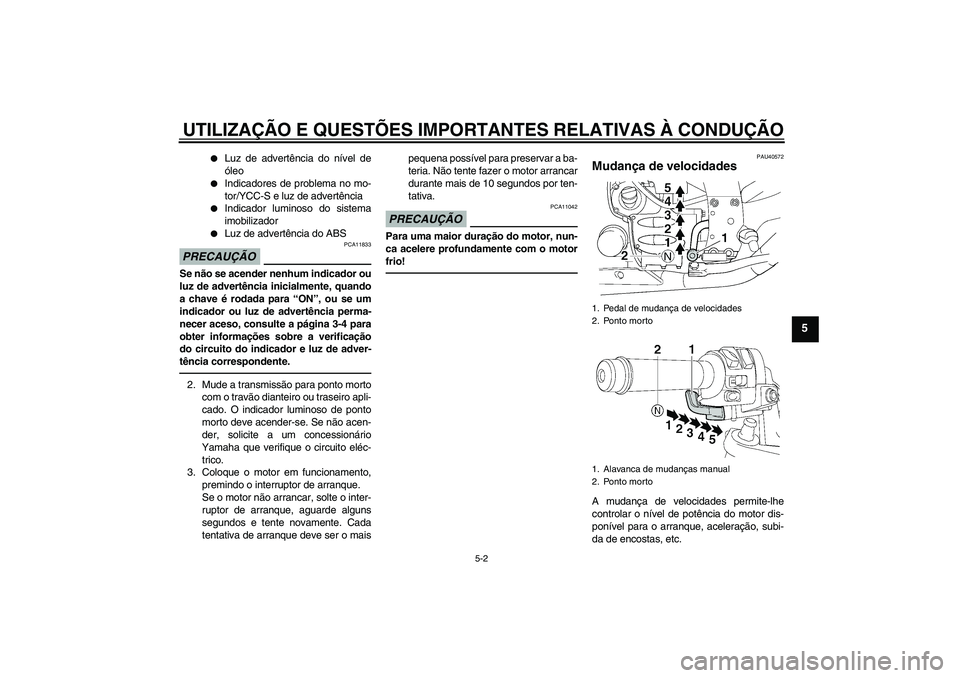

2011 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5


Luz de advertência do nível de
óleo


Indicadores de problema no mo-
tor/YCC-S e luz de advertência


Indicador luminoso do sistema
imobilizador


Luz de advertência do ABS
PRECAUÇÃO
PCA11833
Se não se acender nenhum indicador ou
luz de advertência inicialmente, quando
a chave é rodada para “ON”, ou se um
indicador ou luz de advertência perma-
necer aceso, consulte a página 3-4 para
obter informações sobre a verificação
do circuito do indicador e luz de adver-
tência correspondente.2. Mude a transmissão para ponto morto
com o travão dianteiro ou traseiro apli-
cado. O indicador luminoso de ponto
morto deve acender-se. Se não acen-
der, solicite a um concessionário
Yamaha que verifique o circuito eléc-
trico.
3. Coloque o motor em funcionamento,
premindo o interruptor de arranque.
Se o motor não arrancar, solte o inter-
ruptor de arranque, aguarde alguns
segundos e tente novamente. Cada
tentativa de arranque deve ser o maispequena possível para preservar a ba-
teria. Não tente fazer o motor arrancar
durante mais de 10 segundos por ten-
tativa.
PRECAUÇÃO
PCA11042
Para uma maior duração do motor, nun-
ca acelere profundamente com o motor
frio!
PAU40572
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.1. Pedal de mudança de velocidades
2. Ponto morto
1. Alavanca de mudanças manual
2. Ponto morto
U1DAP1P0.book Page 2 Wednesday, August 25, 2010 4:40 PM

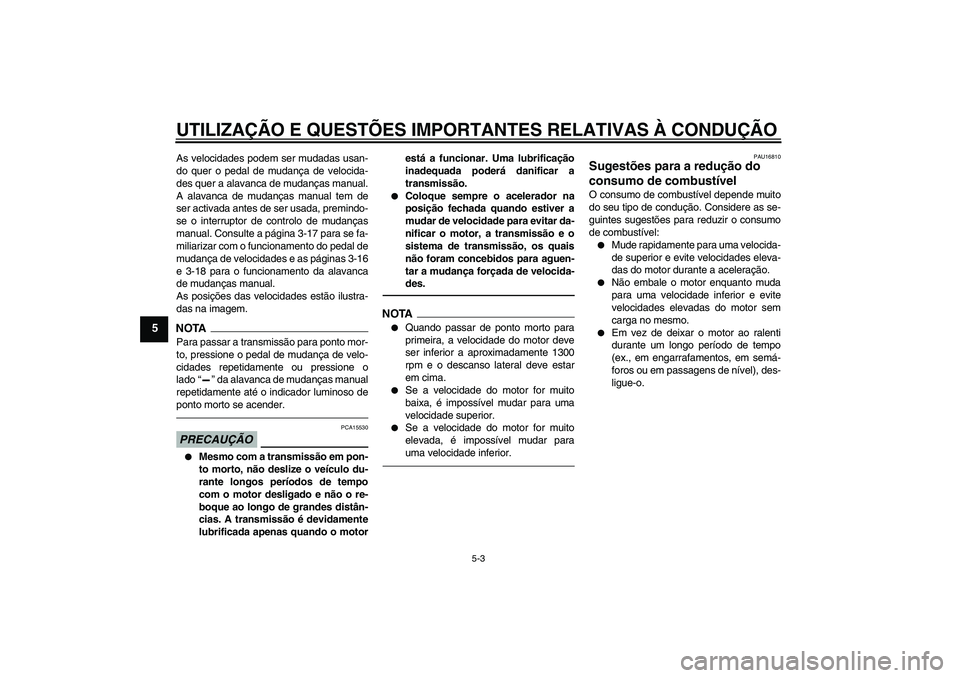

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
As velocidades podem ser mudadas usan-
do quer o pedal de mudança de velocida-
des quer a alavanca de mudanças manual.
A alavanca de mudanças manual tem de
ser activada antes de ser usada, premindo-
se o interruptor de controlo de mudanças
manual. Consulte a página 3-17 para se fa-
miliarizar com o funcionamento do pedal de
mudança de velocidades e as páginas 3-16
e 3-18 para o funcionamento da alavanca
de mudanças manual.
As posições das velocidades estão ilustra-
das na imagem.NOTAPara passar a transmissão para ponto mor-
to, pressione o pedal de mudança de velo-
cidades repetidamente ou pressione o
lado“” da alavanca de mudanças manual
repetidamente até o indicador luminoso de
ponto morto se acender.PRECAUÇÃO
PCA15530


Mesmo com a transmissão em pon-
to morto, não deslize o veículo du-
rante longos períodos de tempo
com o motor desligado e não o re-
boque ao longo de grandes distân-
cias. A transmissão é devidamente
lubrificada apenas quando o motorestá a funcionar. Uma lubrificação
inadequada poderá danificar a
transmissão.


Coloque sempre o acelerador na
posição fechada quando estiver a
mudar de velocidade para evitar da-
nificar o motor, a transmissão e o
sistema de transmissão, os quais
não foram concebidos para aguen-
tar a mudança forçada de velocida-
des.
NOTA

Quando passar de ponto morto para
primeira, a velocidade do motor deve
ser inferior a aproximadamente 1300
rpm e o descanso lateral deve estar
em cima.


Se a velocidade do motor for muito
baixa, é impossível mudar para uma
velocidade superior.


Se a velocidade do motor for muito
elevada, é impossível mudar para
uma velocidade inferior.
PAU16810
Sugestões para a redução do
consumo de combustível O consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:

Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.


Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.


Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

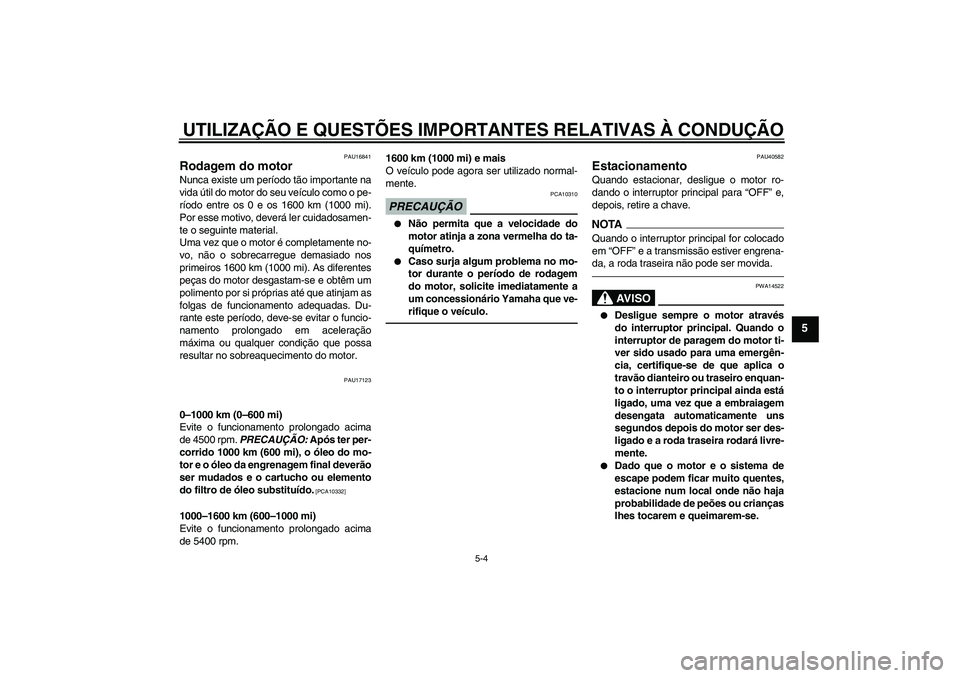

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-4
5
PAU16841
Rodagem do motor Nunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17123
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 4500 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor e o óleo da engrenagem final deverão
ser mudados e o cartucho ou elemento
do filtro de óleo substituído.
[PCA10332]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
de 5400 rpm.1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.
PRECAUÇÃO
PCA10310


Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.


Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-
rifique o veículo.
PAU40582
Estacionamento Quando estacionar, desligue o motor ro-
dando o interruptor principal para “OFF” e,
depois, retire a chave.NOTA
Quando o interruptor principal for colocado
em “OFF” e a transmissão estiver engrena-
da, a roda traseira não pode ser movida.
AV I S O
PWA14522


Desligue sempre o motor através
do interruptor principal. Quando o
interruptor de paragem do motor ti-
ver sido usado para uma emergên-
cia, certifique-se de que aplica o
travão dianteiro ou traseiro enquan-
to o interruptor principal ainda está
ligado, uma vez que a embraiagem
desengata automaticamente uns
segundos depois do motor ser des-
ligado e a roda traseira rodará livre-
mente.


Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
U1DAP1P0.book Page 4 Wednesday, August 25, 2010 4:40 PM

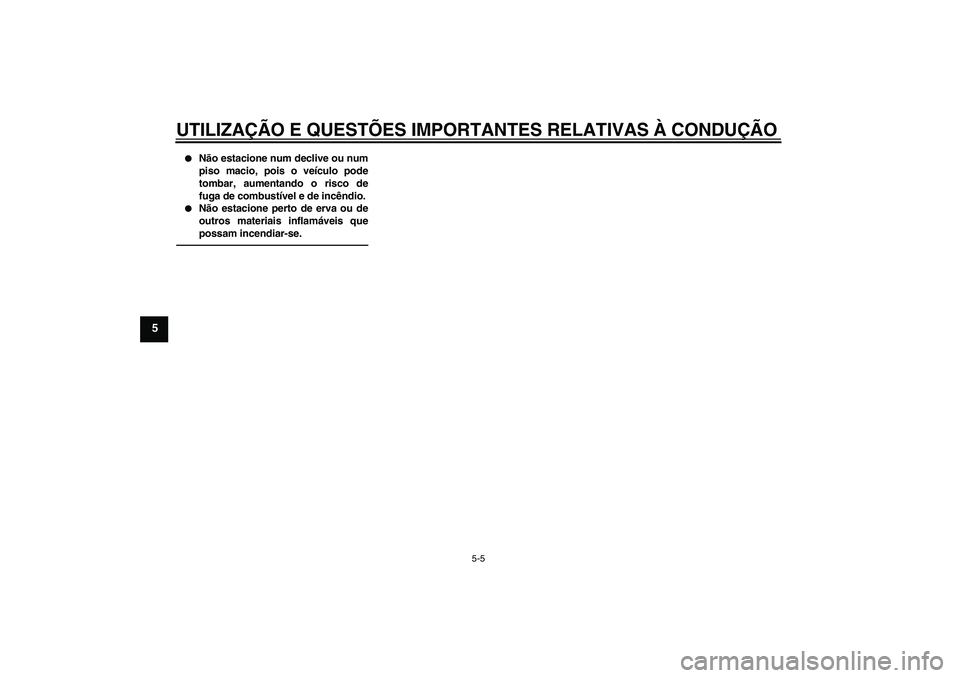

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-5
5


Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.


Não estacione perto de erva ou de
outros materiais inflamáveis que
possam incendiar-se.
U1DAP1P0.book Page 5 Wednesday, August 25, 2010 4:40 PM

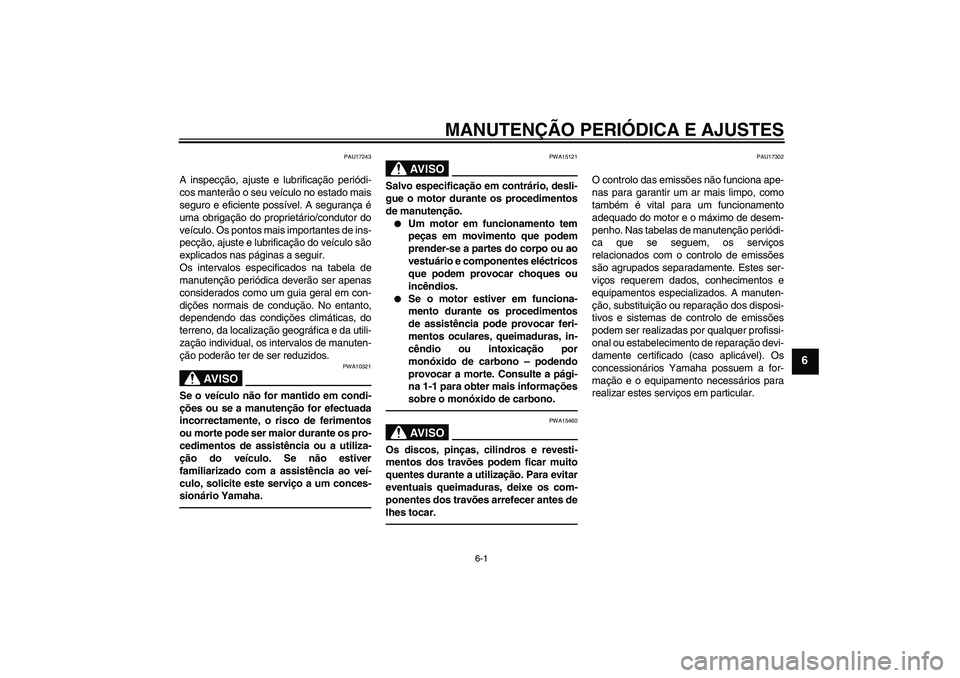

MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17243
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da utili-
zação individual, os intervalos de manuten-
ção poderão ter de ser reduzidos.
AV I S O
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AV I S O
PWA15121
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.

Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.


Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-1 para obter mais informações
sobre o monóxido de carbono.AV I S O
PWA15460
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17302
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção periódi-
ca que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos disposi-
tivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profissi-
onal ou estabelecimento de reparação devi-
damente certificado (caso aplicável). Os
concessionários Yamaha possuem a for-
mação e o equipamento necessários para
realizar estes serviços em particular.
U1DAP1P0.book Page 1 Wednesday, August 25, 2010 4:40 PM

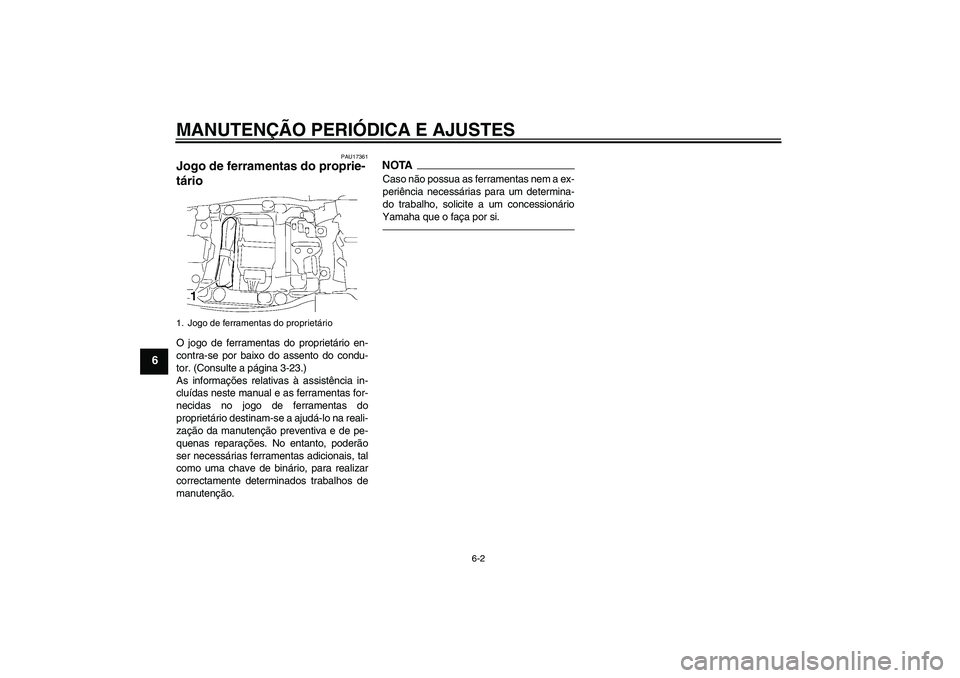

MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU17361
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se por baixo do assento do condu-
tor. (Consulte a página 3-23.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietárioU1DAP1P0.book Page 2 Wednesday, August 25, 2010 4:40 PM

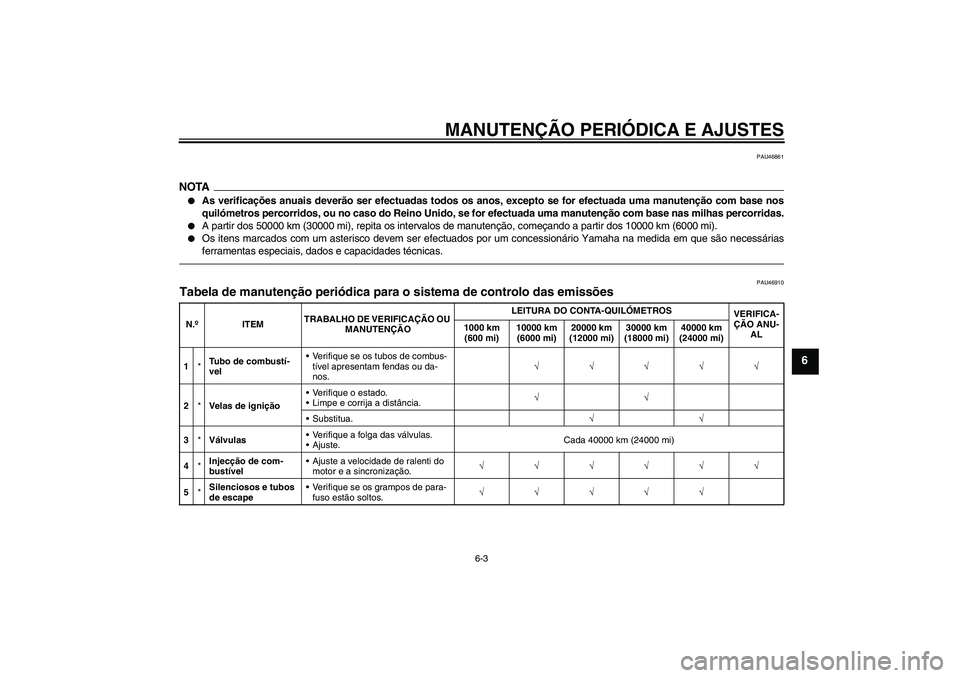

MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46861
NOTA

As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.


A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).


Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46910
Tabela de manutenção periódica para o sistema de controlo das emissões N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Tubo de combustí-
velVerifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2*Velas de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.Cada 40000 km (24000 mi)
4*Injecção de com-
bustívelAjuste a velocidade de ralenti do
motor e a sincronização.√√√√√√
5*Silenciosos e tubos
de escapeVerifique se os grampos de para-
fuso estão soltos.√√√√√
U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

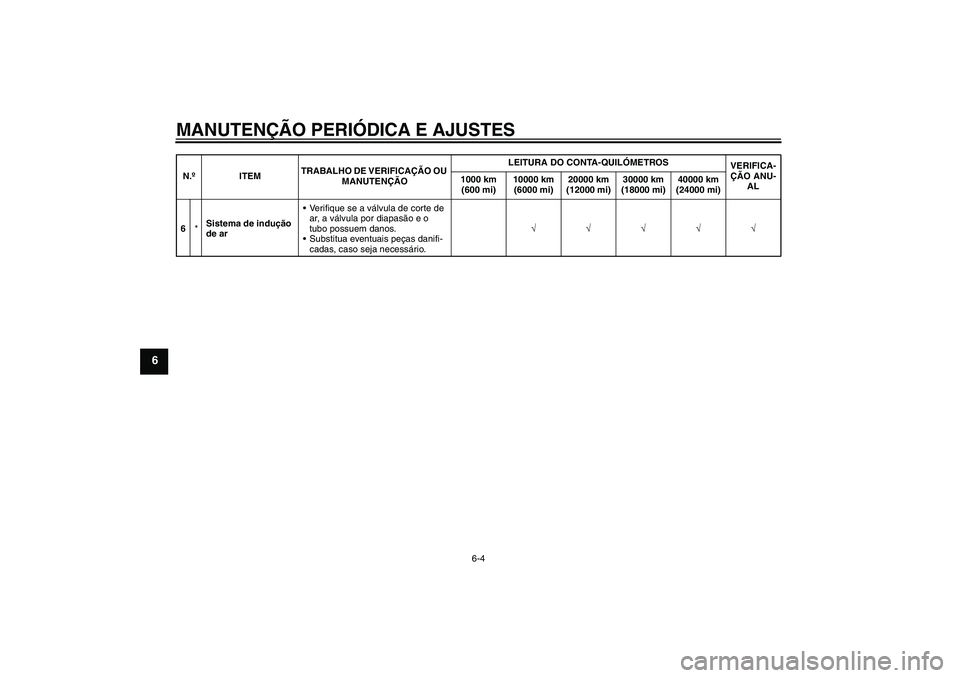

MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
6*Sistema de indução
de arVerifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Substitua eventuais peças danifi-
cadas, caso seja necessário.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U1DAP1P0.book Page 4 Wednesday, August 25, 2010 4:40 PM
