2011 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

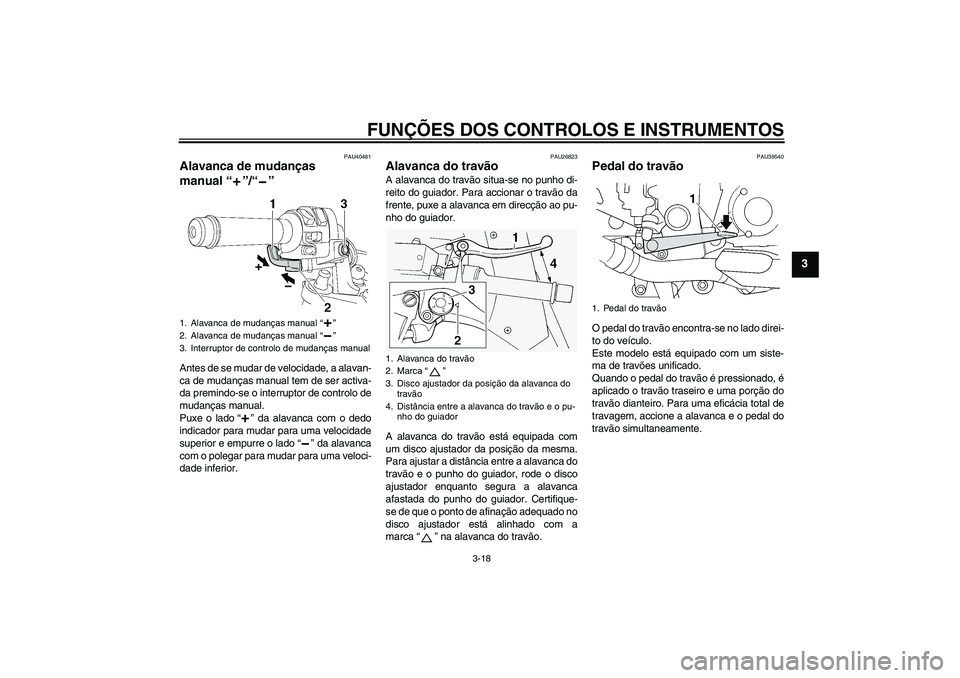

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
PAU40481
Alavanca de mudanças
manual“”/“” Antes de se mudar de velocidade, a alavan-
ca de mudanças manual tem de ser activa-
da premindo-se o interruptor de controlo de
mudanças manual.
Puxe o lado“” da alavanca com o dedo
indicador para mudar para uma velocidade
superior e empurre o lado“” da alavanca
com o polegar para mudar para uma veloci-
dade inferior.
PAU26823
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do guiador, rode o disco
ajustador enquanto segura a alavanca
afastada do punho do guiador. Certifique-
se de que o ponto de afinação adequado no
disco ajustador está alinhado com a
marca“” na alavanca do travão.
PAU39540
Pedal do travão O pedal do travão encontra-se no lado direi-
to do veículo.
Este modelo está equipado com um siste-
ma de travões unificado.
Quando o pedal do travão é pressionado, é
aplicado o travão traseiro e uma porção do
travão dianteiro. Para uma eficácia total de
travagem, accione a alavanca e o pedal do
travão simultaneamente.
1. Alavanca de mudanças manual“”
2. Alavanca de mudanças manual“”
3. Interruptor de controlo de mudanças manual
1. Alavanca do travão
2. Marca“”
3. Disco ajustador da posição da alavanca do
travão
4. Distância entre a alavanca do travão e o pu-
nho do guiador
1. Pedal do travão
U1DAP1P0.book Page 18 Wednesday, August 25, 2010 4:40 PM

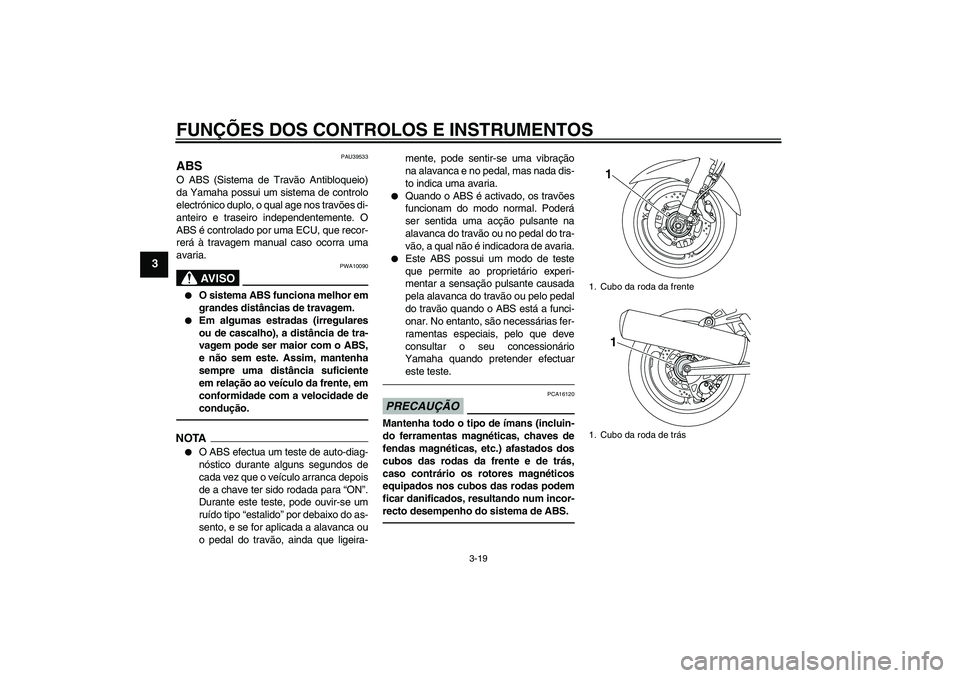

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU39533
ABS O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões di-
anteiro e traseiro independentemente. O
ABS é controlado por uma ECU, que recor-
rerá à travagem manual caso ocorra uma
avaria.
AV I S O
PWA10090


O sistema ABS funciona melhor em
grandes distâncias de travagem.


Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
NOTA

O ABS efectua um teste de auto-diag-
nóstico durante alguns segundos de
cada vez que o veículo arranca depois
de a chave ter sido rodada para “ON”.
Durante este teste, pode ouvir-se um
ruído tipo “estalido” por debaixo do as-
sento, e se for aplicada a alavanca ou
o pedal do travão, ainda que ligeira-mente, pode sentir-se uma vibração
na alavanca e no pedal, mas nada dis-
to indica uma avaria.


Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.


Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuar
este teste.
PRECAUÇÃO
PCA16120
Mantenha todo o tipo de ímans (incluin-
do ferramentas magnéticas, chaves de
fendas magnéticas, etc.) afastados dos
cubos das rodas da frente e de trás,
caso contrário os rotores magnéticos
equipados nos cubos das rodas podem
ficar danificados, resultando num incor-
recto desempenho do sistema de ABS.
1. Cubo da roda da frente
1. Cubo da roda de trás
11
U1DAP1P0.book Page 19 Wednesday, August 25, 2010 4:40 PM

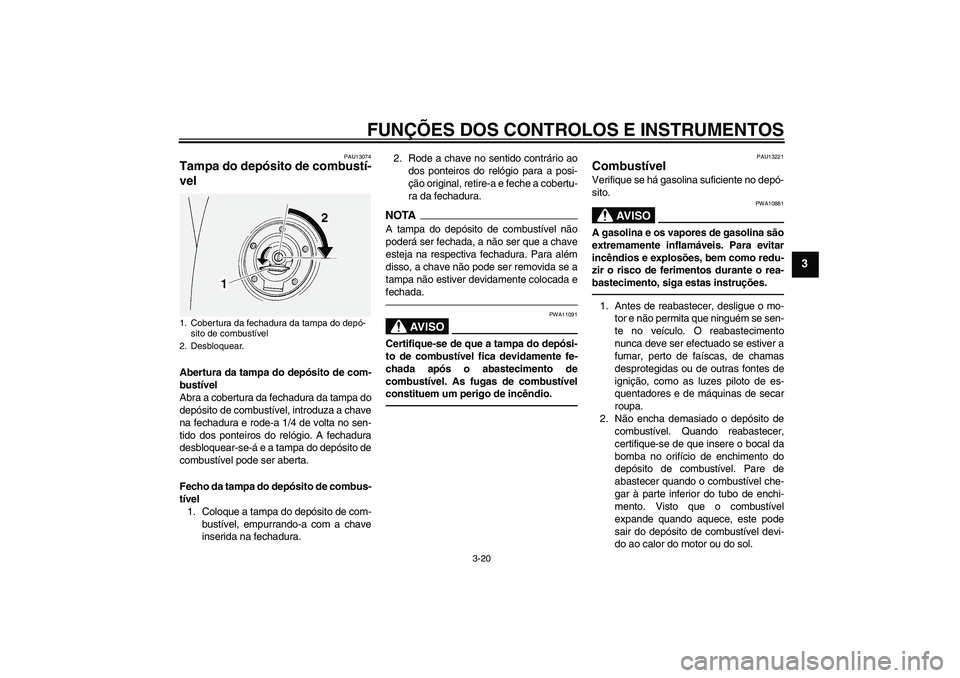

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
PAU13074
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AV I S O
PWA11091
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incêndio.
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U1DAP1P0.book Page 20 Wednesday, August 25, 2010 4:40 PM

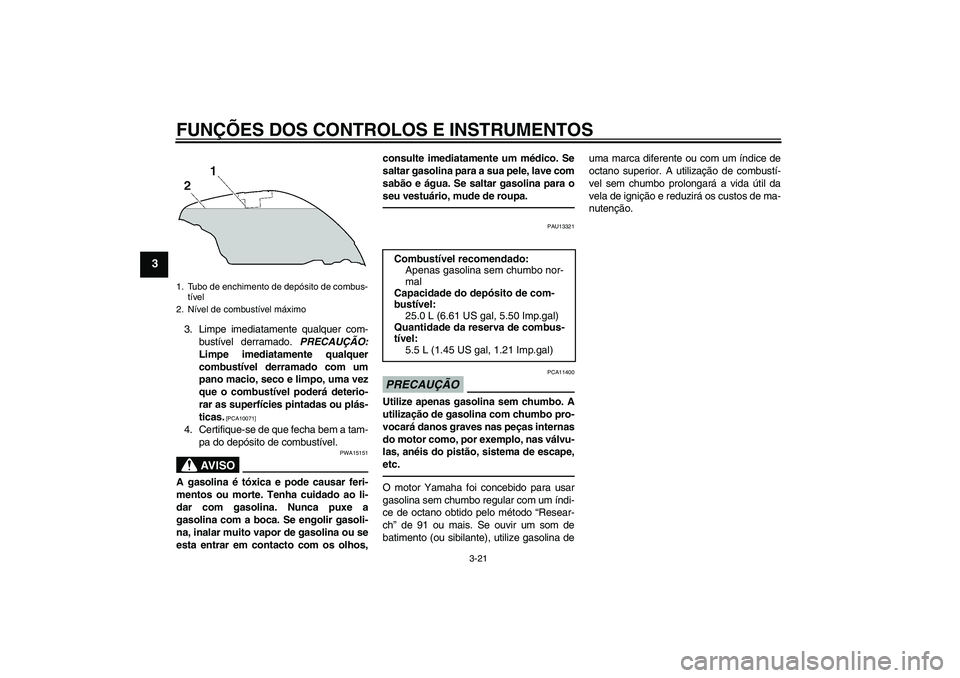

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13321
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina deuma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível máximo
Combustível recomendado:
Apenas gasolina sem chumbo nor-
mal
Capacidade do depósito de com-
bustível:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantidade da reserva de combus-
tível:
5.5 L (1.45 US gal, 1.21 Imp.gal)
U1DAP1P0.book Page 21 Wednesday, August 25, 2010 4:40 PM

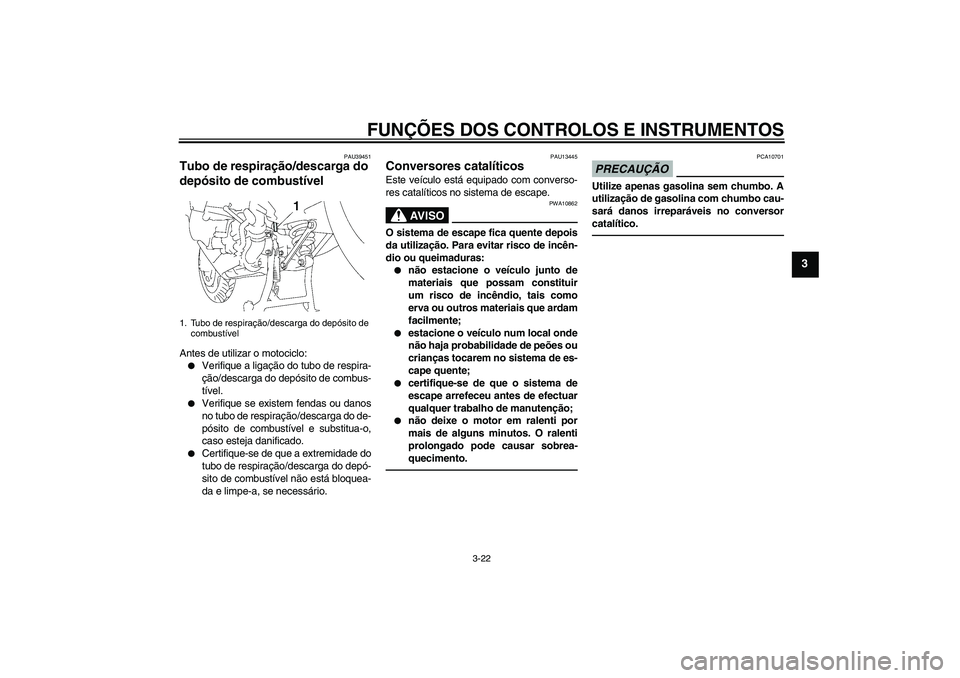

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU39451
Tubo de respiração/descarga do
depósito de combustível Antes de utilizar o motociclo:

Verifique a ligação do tubo de respira-
ção/descarga do depósito de combus-
tível.


Verifique se existem fendas ou danos
no tubo de respiração/descarga do de-
pósito de combustível e substitua-o,
caso esteja danificado.


Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível não está bloquea-
da e limpe-a, se necessário.
PAU13445
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-
quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
1. Tubo de respiração/descarga do depósito de
combustível
U1DAP1P0.book Page 22 Wednesday, August 25, 2010 4:40 PM

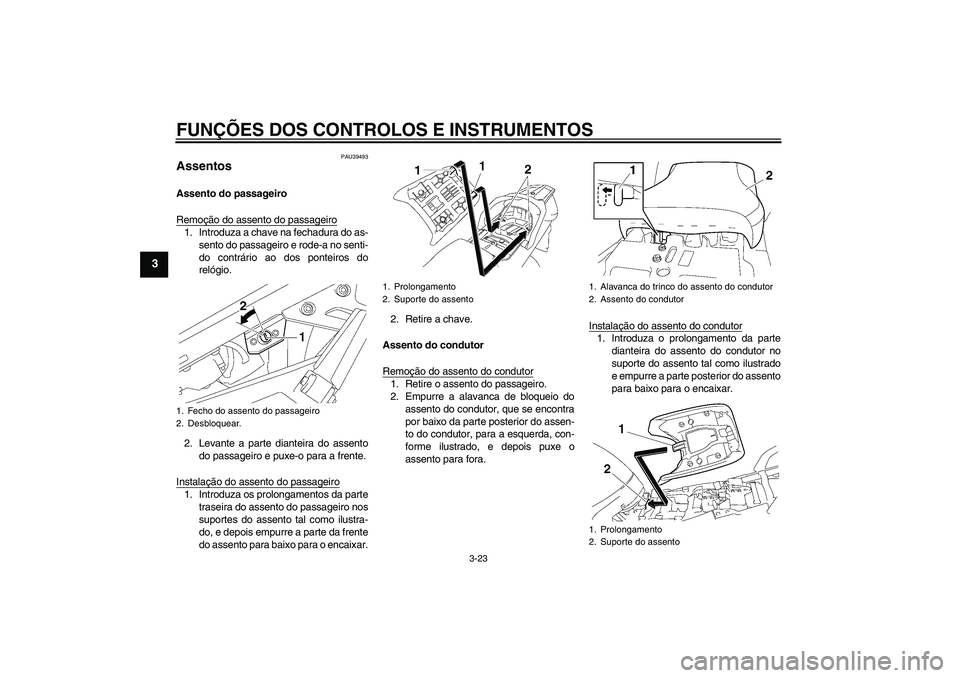

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
PAU39493
Assentos Assento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento do passageiro e rode-a no senti-
do contrário ao dos ponteiros do
relógio.
2. Levante a parte dianteira do assento
do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza os prolongamentos da parte
traseira do assento do passageiro nos
suportes do assento tal como ilustra-
do, e depois empurre a parte da frente
do assento para baixo para o encaixar.2. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Empurre a alavanca de bloqueio do
assento do condutor, que se encontra
por baixo da parte posterior do assen-
to do condutor, para a esquerda, con-
forme ilustrado, e depois puxe o
assento para fora.Instalação do assento do condutor
1. Introduza o prolongamento da parte
dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assento
para baixo para o encaixar.
1. Fecho do assento do passageiro
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
1. Alavanca do trinco do assento do condutor
2. Assento do condutor
1. Prolongamento
2. Suporte do assento
U1DAP1P0.book Page 23 Wednesday, August 25, 2010 4:40 PM

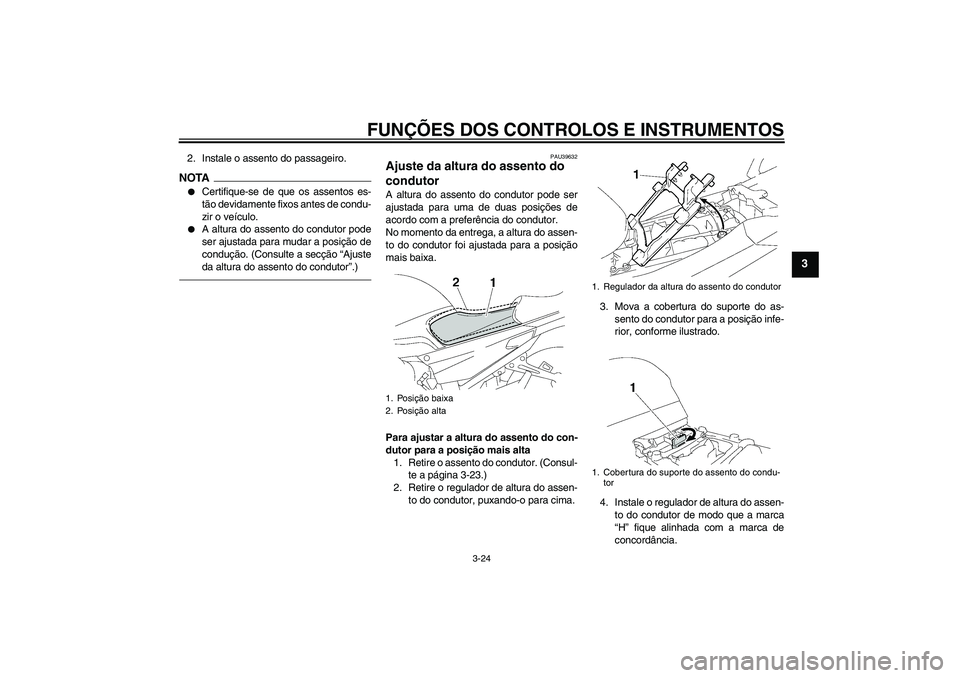

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
2. Instale o assento do passageiro.NOTA

Certifique-se de que os assentos es-
tão devidamente fixos antes de condu-
zir o veículo.


A altura do assento do condutor pode
ser ajustada para mudar a posição de
condução. (Consulte a secção “Ajuste
da altura do assento do condutor”.)
PAU39632
Ajuste da altura do assento do
condutor A altura do assento do condutor pode ser
ajustada para uma de duas posições de
acordo com a preferência do condutor.
No momento da entrega, a altura do assen-
to do condutor foi ajustada para a posição
mais baixa.
Para ajustar a altura do assento do con-
dutor para a posição mais alta
1. Retire o assento do condutor. (Consul-
te a página 3-23.)
2. Retire o regulador de altura do assen-
to do condutor, puxando-o para cima.3. Mova a cobertura do suporte do as-
sento do condutor para a posição infe-
rior, conforme ilustrado.
4. Instale o regulador de altura do assen-
to do condutor de modo que a marca
“H” fique alinhada com a marca de
concordância.1. Posição baixa
2. Posição alta
1. Regulador da altura do assento do condutor
1. Cobertura do suporte do assento do condu-
tor
U1DAP1P0.book Page 24 Wednesday, August 25, 2010 4:40 PM

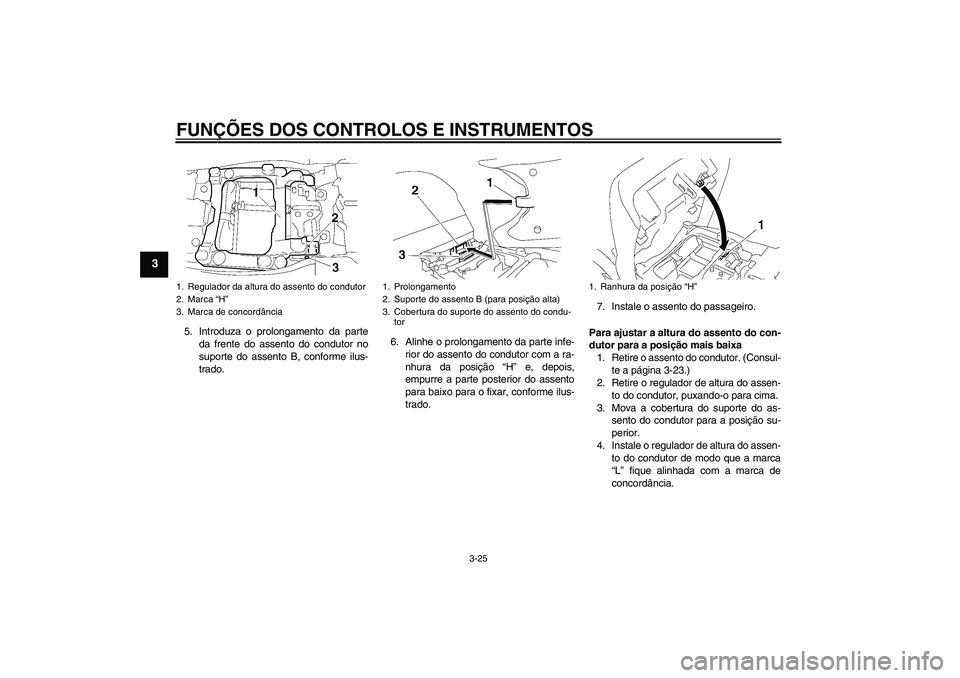

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
5. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento B, conforme ilus-
trado.6. Alinhe o prolongamento da parte infe-
rior do assento do condutor com a ra-
nhura da posição “H” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.7. Instale o assento do passageiro.
Para ajustar a altura do assento do con-
dutor para a posição mais baixa
1. Retire o assento do condutor. (Consul-
te a página 3-23.)
2. Retire o regulador de altura do assen-
to do condutor, puxando-o para cima.
3. Mova a cobertura do suporte do as-
sento do condutor para a posição su-
perior.
4. Instale o regulador de altura do assen-
to do condutor de modo que a marca
“L” fique alinhada com a marca de
concordância.1. Regulador da altura do assento do condutor
2. Marca “H”
3. Marca de concordância
1. Prolongamento
2. Suporte do assento B (para posição alta)
3. Cobertura do suporte do assento do condu-
tor
1. Ranhura da posição “H”
U1DAP1P0.book Page 25 Wednesday, August 25, 2010 4:40 PM
