MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6

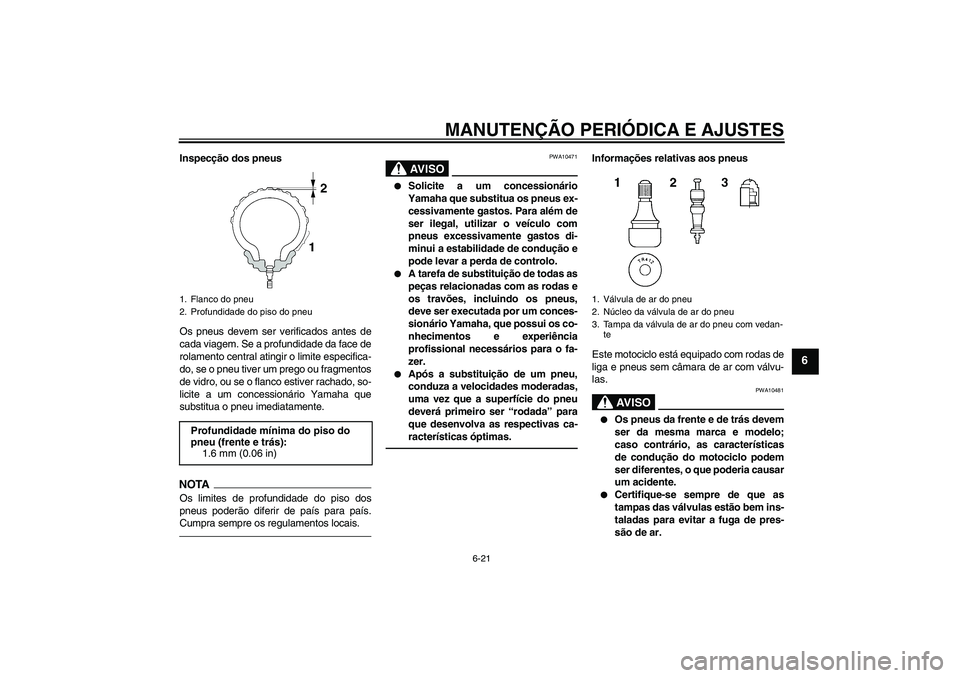

Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AV I S O
PWA10471


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.


Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Informações relativas aos pneus
Este motociclo está equipado com rodas de
liga e pneus sem câmara de ar com válvu-
las.
AV I S O
PWA10481


Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.


Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
U1DAP1P0.book Page 21 Wednesday, August 25, 2010 4:40 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6

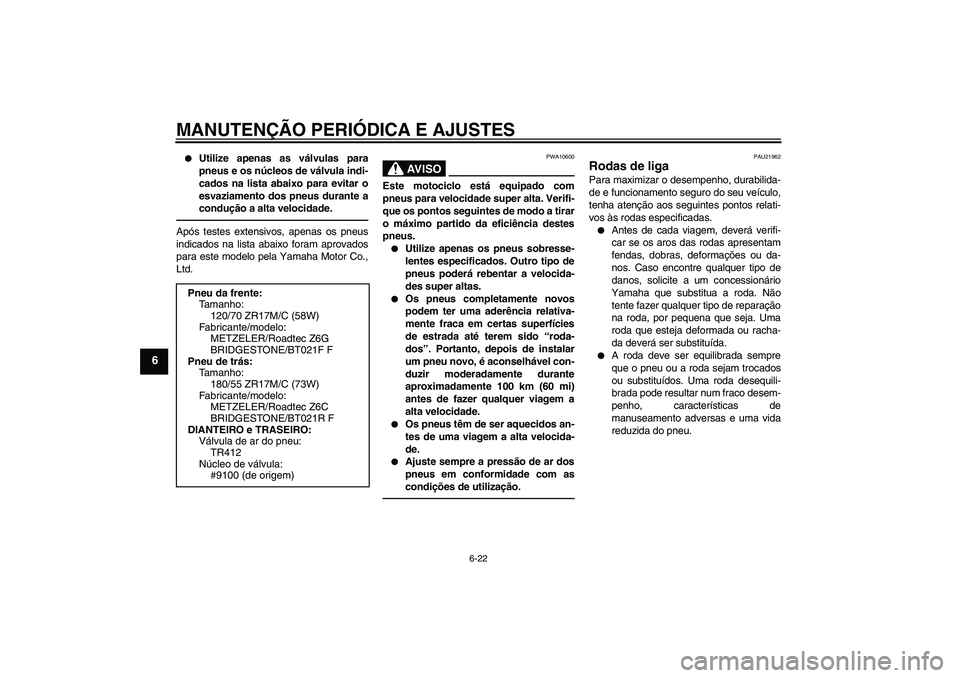

Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução a alta velocidade.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10600
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.

Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.


Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.


Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.


Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
PAU21962
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu. Pneu da frente:
Tamanho:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/Roadtec Z6G
BRIDGESTONE/BT021F F
Pneu de trás:
Tamanho:
180/55 ZR17M/C (73W)
Fabricante/modelo:
METZELER/Roadtec Z6C
BRIDGESTONE/BT021R F
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
#9100 (de origem)
U1DAP1P0.book Page 22 Wednesday, August 25, 2010 4:40 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
PAU40620
Embraiagem YCC-S Este modelo está equipado com uma em-
braiagem hidráulica, pelo que é necessário
verificar o nível do líquido da embraiagem
YCC-S e verificar se existem fugas no siste-
ma hidráulico antes de cada viagem. Se os
pratos da embraiagem YCC-S se desgasta-
rem, a mudança de velocidades pode tor-
nar-se difícil ou a embraiagem pode
patinar, causando uma fraca aceleração.
Se ocorrer uma das situações acima referi-
das, solicite a um concessionário Yamaha
que verifique a embraiagem YCC-S.
PAU37913

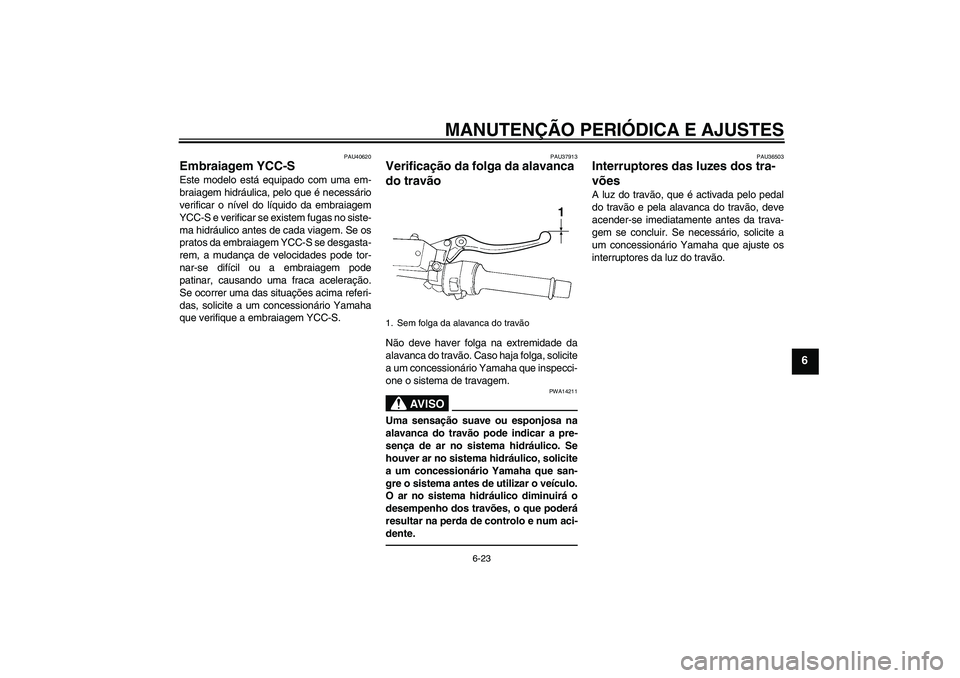

Verificação da folga da alavanca
do travão Não deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspecci-
one o sistema de travagem.
AV I S O
PWA14211
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU36503
Interruptores das luzes dos tra-
vões A luz do travão, que é activada pelo pedal
do travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que ajuste os
interruptores da luz do travão.
1. Sem folga da alavanca do travão
1
U1DAP1P0.book Page 23 Wednesday, August 25, 2010 4:40 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU22392

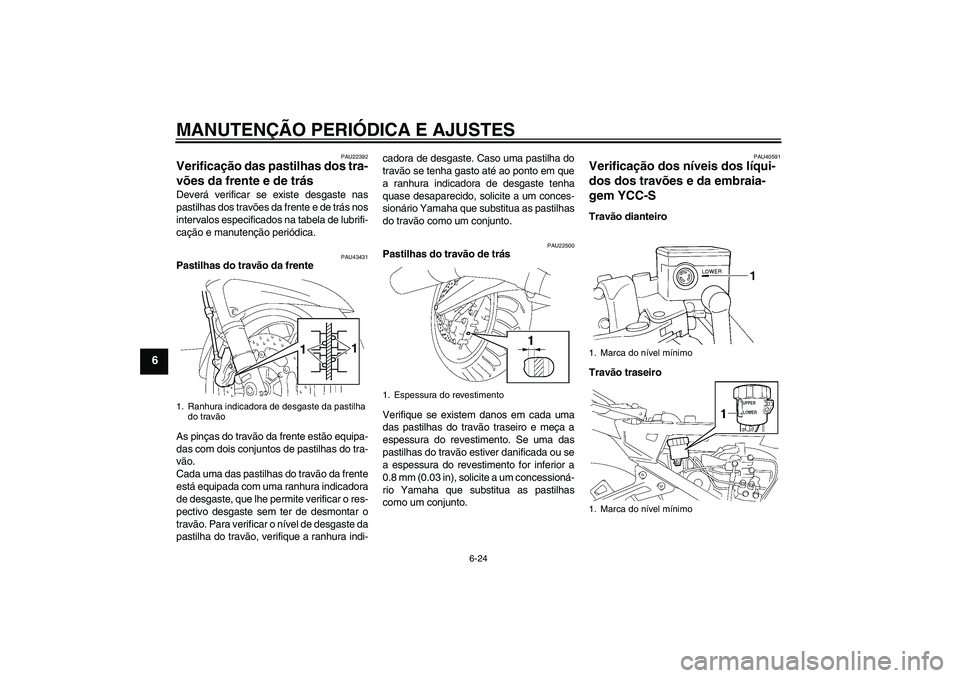

Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU43431
Pastilhas do travão da frente
As pinças do travão da frente estão equipa-
das com dois conjuntos de pastilhas do tra-
vão.
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste da
pastilha do travão, verifique a ranhura indi-cadora de desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU40591

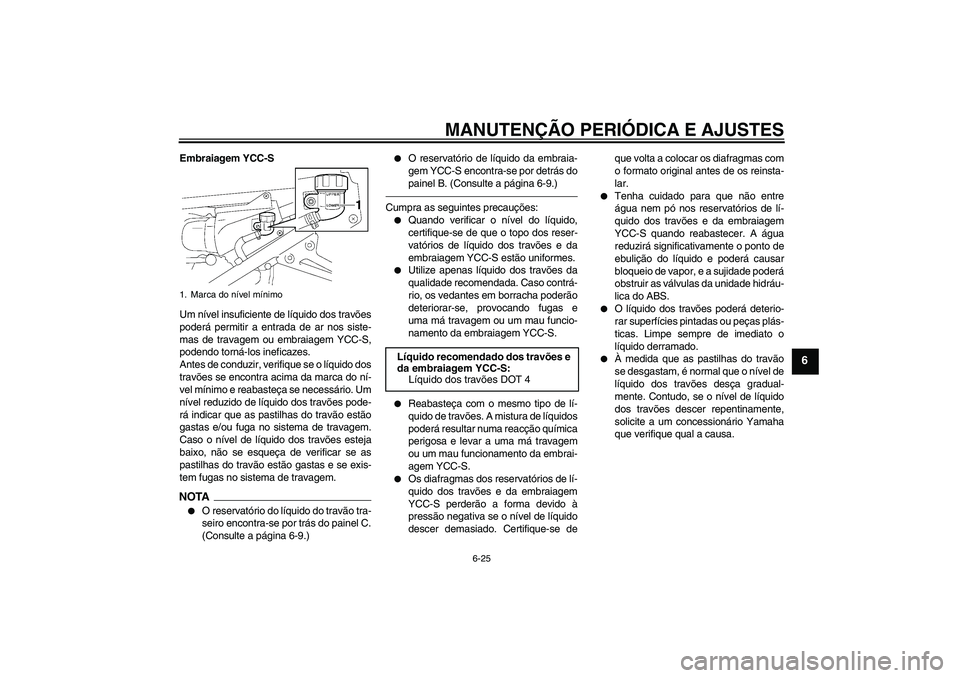

Verificação dos níveis dos líqui-
dos dos travões e da embraia-
gem YCC-S Travão dianteiro
Travão traseiro
1. Ranhura indicadora de desgaste da pastilha
do travão
1
1
1. Espessura do revestimento
1. Marca do nível mínimo
1. Marca do nível mínimo
U1DAP1P0.book Page 24 Wednesday, August 25, 2010 4:40 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
Embraiagem YCC-S
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar nos siste-
mas de travagem ou embraiagem YCC-S,
podendo torná-los ineficazes.
Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.NOTA

O reservatório do líquido do travão tra-
seiro encontra-se por trás do painel C.
(Consulte a página 6-9.)


O reservatório de líquido da embraia-
gem YCC-S encontra-se por detrás do
painel B. (Consulte a página 6-9.)
Cumpra as seguintes precauções:

Quando verificar o nível do líquido,
certifique-se de que o topo dos reser-
vatórios de líquido dos travões e da
embraiagem YCC-S estão uniformes.


Utilize apenas líquido dos travões da
qualidade recomendada. Caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem ou um mau funcio-
namento da embraiagem YCC-S.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem
ou um mau funcionamento da embrai-
agem YCC-S.


Os diafragmas dos reservatórios de lí-
quido dos travões e da embraiagem
YCC-S perderão a forma devido à
pressão negativa se o nível de líquido
descer demasiado. Certifique-se deque volta a colocar os diafragmas com
o formato original antes de os reinsta-
lar.


Tenha cuidado para que não entre
água nem pó nos reservatórios de lí-
quido dos travões e da embraiagem
YCC-S quando reabastecer. A água
reduzirá significativamente o ponto de
ebulição do líquido e poderá causar
bloqueio de vapor, e a sujidade poderá
obstruir as válvulas da unidade hidráu-
lica do ABS.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
1. Marca do nível mínimo
Líquido recomendado dos travões e
da embraiagem YCC-S:
Líquido dos travões DOT 4
U1DAP1P0.book Page 25 Wednesday, August 25, 2010 4:40 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
PAU40601
Substituição dos líquidos dos
travões e da embraiagem YCC-S Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem YCC-S nos intervalos especifica-
dos na NOTA a seguir à tabela de
lubrificação e manutenção periódica. Para
além disso, mande substituir os vedantes
de óleo dos cilindros mestre dos travões e
da embraiagem YCC-S e das pinças, assim
como os tubos dos travões e da embraia-
gem YCC-S, nos intervalos especificados a
seguir ou sempre que apresentem danos
ou fugas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubos dos travões e da embraiagem
YCC-S: Substitua de quatro em quatro
anos.
PAU23095
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no receptáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10711]PAU23114
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertura
de borracha. Verifique se a cobertura está
firmemente instalada. Mesmo que a cober-
tura se encontre correctamente instalada,
ela não protege completamente o cabo
contra a entrada de água. Por conseguinte,
quando lavar o veículo, tenha cuidado para
não deitar água directamente na cobertura
nem no cabo. Se houver sujidade no cabo
ou na cobertura, limpe com um pano húmi-
do. Lubrificante recomendado:
Yamaha Chain and Cable Lube ou
óleo do motor
U1DAP1P0.book Page 26 Wednesday, August 25, 2010 4:40 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
PAU44272

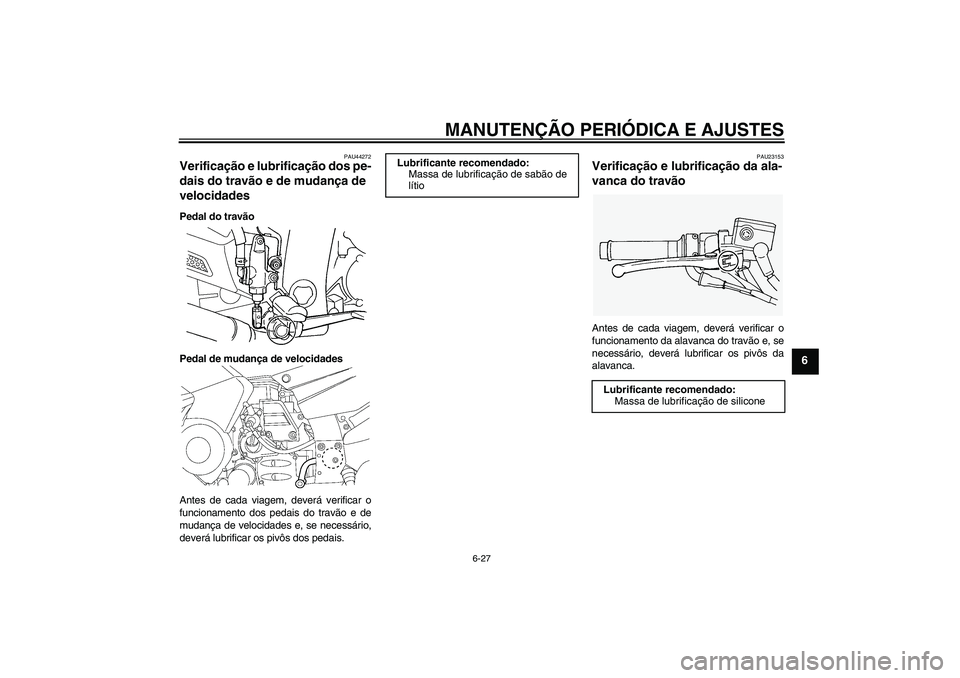

Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Pedal do travão
Pedal de mudança de velocidades
Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
PAU23153
Verificação e lubrificação da ala-
vanca do travão Antes de cada viagem, deverá verificar o
funcionamento da alavanca do travão e, se
necessário, deverá lubrificar os pivôs da
alavanca.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de silicone
U1DAP1P0.book Page 27 Wednesday, August 25, 2010 4:40 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
PAU23213

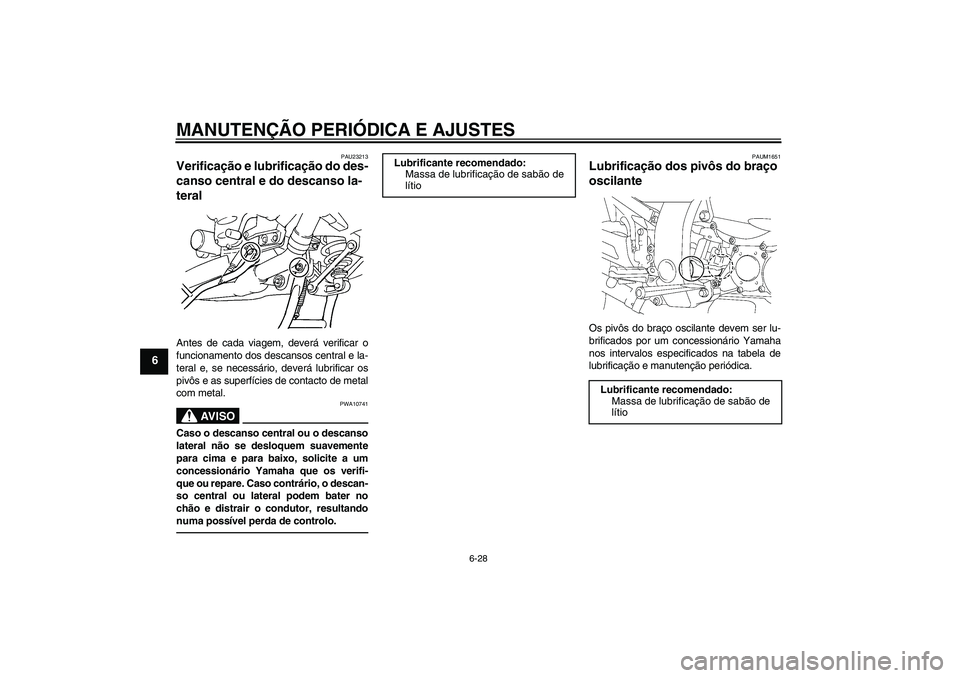

Verificação e lubrificação do des-
canso central e do descanso la-
teral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10741
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso contrário, o descan-
so central ou lateral podem bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
PAUM1651
Lubrificação dos pivôs do braço
oscilante Os pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U1DAP1P0.book Page 28 Wednesday, August 25, 2010 4:40 PM
