2011 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-2
1

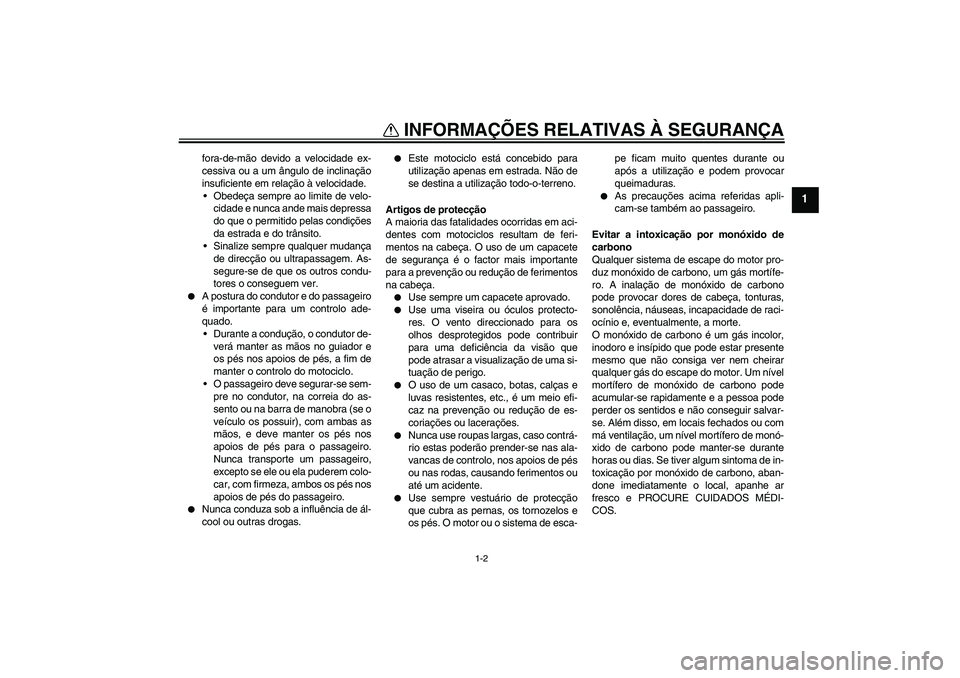

fora-de-mão devido a velocidade ex-
cessiva ou a um ângulo de inclinação
insuficiente em relação à velocidade.
Obedeça sempre ao limite de velo-
cidade e nunca ande mais depressa
do que o permitido pelas condições
da estrada e do trânsito.
Sinalize sempre qualquer mudança
de direcção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.


A postura do condutor e do passageiro
é importante para um controlo ade-
quado.
Durante a condução, o condutor de-
verá manter as mãos no guiador e
os pés nos apoios de pés, a fim de
manter o controlo do motociclo.
O passageiro deve segurar-se sem-
pre no condutor, na correia do as-
sento ou na barra de manobra (se o
veículo os possuir), com ambas as
mãos, e deve manter os pés nos
apoios de pés para o passageiro.
Nunca transporte um passageiro,
excepto se ele ou ela puderem colo-
car, com firmeza, ambos os pés nos
apoios de pés do passageiro.


Nunca conduza sob a influência de ál-
cool ou outras drogas.


Este motociclo está concebido para
utilização apenas em estrada. Não de
se destina a utilização todo-o-terreno.
Artigos de protecção
A maioria das fatalidades ocorridas em aci-
dentes com motociclos resultam de feri-
mentos na cabeça. O uso de um capacete
de segurança é o factor mais importante
para a prevenção ou redução de ferimentos
na cabeça.


Use sempre um capacete aprovado.


Use uma viseira ou óculos protecto-
res. O vento direccionado para os
olhos desprotegidos pode contribuir
para uma deficiência da visão que
pode atrasar a visualização de uma si-
tuação de perigo.


O uso de um casaco, botas, calças e
luvas resistentes, etc., é um meio efi-
caz na prevenção ou redução de es-
coriações ou lacerações.


Nunca use roupas largas, caso contrá-
rio estas poderão prender-se nas ala-
vancas de controlo, nos apoios de pés
ou nas rodas, causando ferimentos ou
até um acidente.


Use sempre vestuário de protecção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de esca-pe ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.


As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxido de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de raci-
ocínio e, eventualmente, a morte.
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um nível
mortífero de monóxido de carbono pode
acumular-se rapidamente e a pessoa pode
perder os sentidos e não conseguir salvar-
se. Além disso, em locais fechados ou com
má ventilação, um nível mortífero de monó-
xido de carbono pode manter-se durante
horas ou dias. Se tiver algum sintoma de in-
toxicação por monóxido de carbono, aban-
done imediatamente o local, apanhe ar
fresco e PROCURE CUIDADOS MÉDI-
COS.
U1DAP1P0.book Page 2 Wednesday, August 25, 2010 4:40 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-3
1

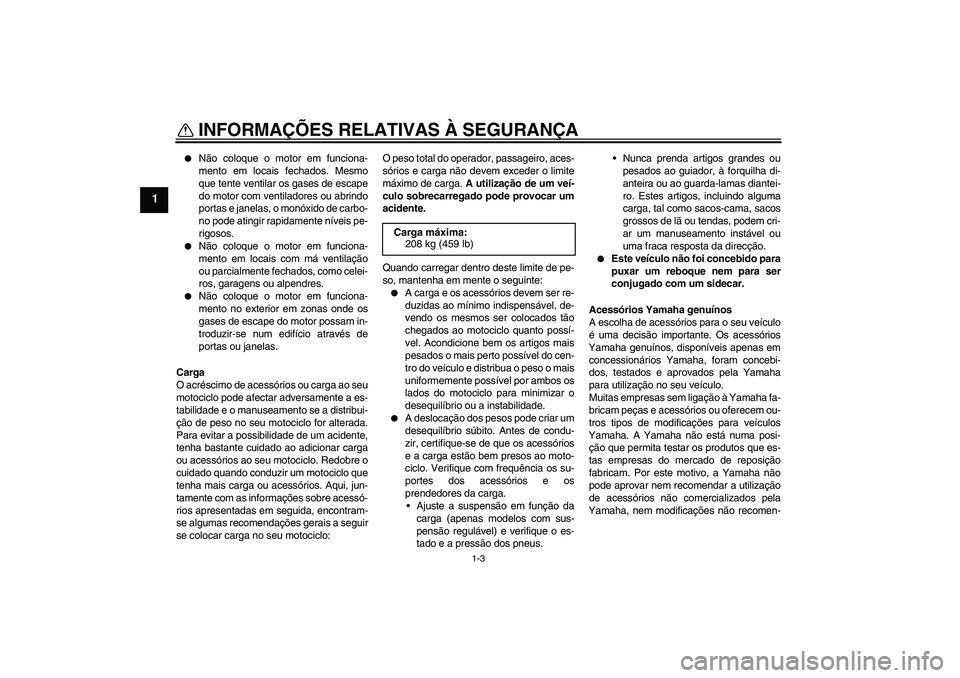

Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de carbo-
no pode atingir rapidamente níveis pe-
rigosos.


Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como celei-
ros, garagens ou alpendres.


Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga ao seu
motociclo pode afectar adversamente a es-
tabilidade e o manuseamento se a distribui-
ção de peso no seu motociclo for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios ao seu motociclo. Redobre o
cuidado quando conduzir um motociclo que
tenha mais carga ou acessórios. Aqui, jun-
tamente com as informações sobre acessó-
rios apresentadas em seguida, encontram-
se algumas recomendações gerais a seguir
se colocar carga no seu motociclo:O peso total do operador, passageiro, aces-
sórios e carga não devem exceder o limite
máximo de carga. A utilização de um veí-
culo sobrecarregado pode provocar um
acidente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:


A carga e os acessórios devem ser re-
duzidas ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados ao motociclo quanto possí-
vel. Acondicione bem os artigos mais
pesados o mais perto possível do cen-
tro do veículo e distribua o peso o mais
uniformemente possível por ambos os
lados do motociclo para minimizar o
desequilíbrio ou a instabilidade.


A deslocação dos pesos pode criar um
desequilíbrio súbito. Antes de condu-
zir, certifique-se de que os acessórios
e a carga estão bem presos ao moto-
ciclo. Verifique com frequência os su-
portes dos acessórios e os
prendedores da carga.
Ajuste a suspensão em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.Nunca prenda artigos grandes ou
pesados ao guiador, à forquilha di-
anteira ou ao guarda-lamas diantei-
ro. Estes artigos, incluindo alguma
carga, tal como sacos-cama, sacos
grossos de lã ou tendas, podem cri-
ar um manuseamento instável ou
uma fraca resposta da direcção.


Este veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha fa-
bricam peças e acessórios ou oferecem ou-
tros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen- Carga máxima:
208 kg (459 lb)
U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1

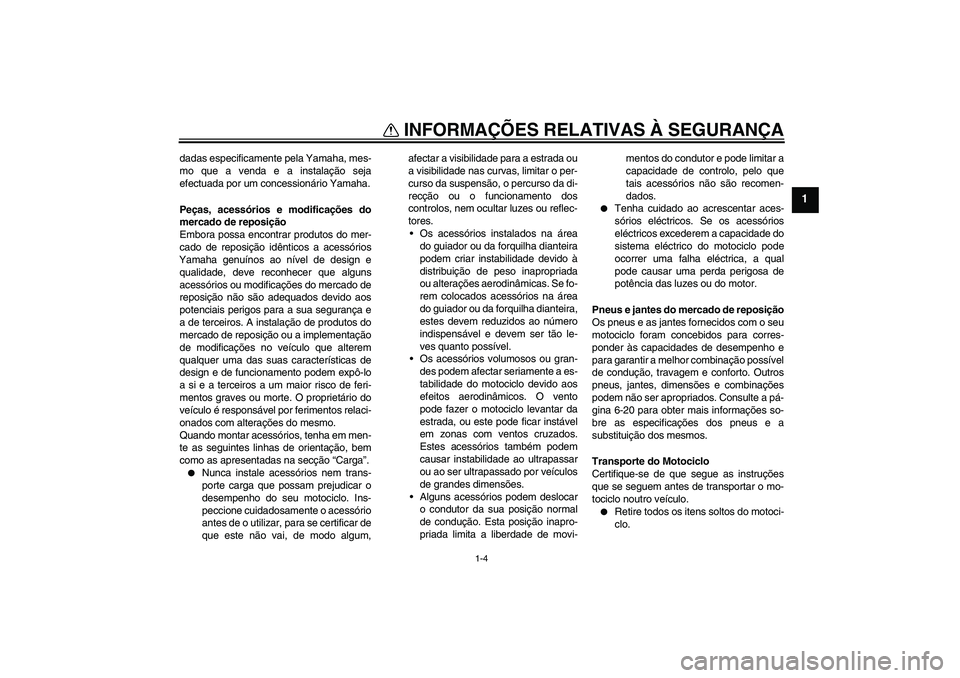

dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.

Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-20 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.


Retire todos os itens soltos do motoci-
clo.
U1DAP1P0.book Page 4 Wednesday, August 25, 2010 4:40 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1

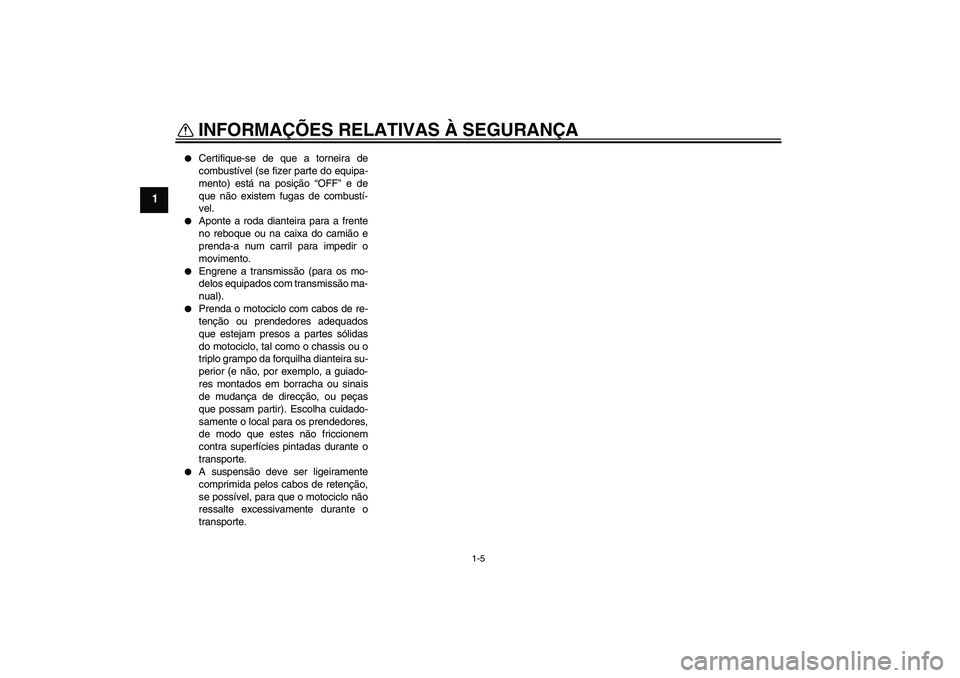

Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.


Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.


Engrene a transmissão (para os mo-
delos equipados com transmissão ma-
nual).


Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira su-
perior (e não, por exemplo, a guiado-
res montados em borracha ou sinais
de mudança de direcção, ou peças
que possam partir). Escolha cuidado-
samente o local para os prendedores,
de modo que estes não friccionem
contra superfícies pintadas durante o
transporte.


A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U1DAP1P0.book Page 5 Wednesday, August 25, 2010 4:40 PM

DESCRIÇÃO
2-1
2
PAU10410

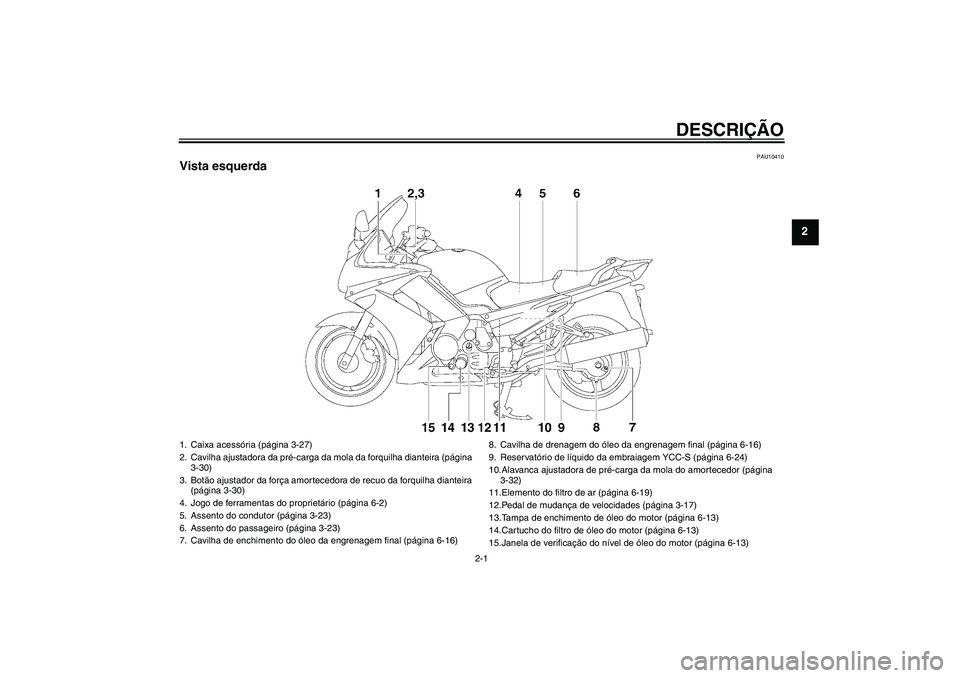

Vista esquerda1. Caixa acessória (página 3-27)
2. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página
3-30)
3. Botão ajustador da força amortecedora de recuo da forquilha dianteira
(página 3-30)
4. Jogo de ferramentas do proprietário (página 6-2)
5. Assento do condutor (página 3-23)
6. Assento do passageiro (página 3-23)
7. Cavilha de enchimento do óleo da engrenagem final (página 6-16)8. Cavilha de drenagem do óleo da engrenagem final (página 6-16)
9. Reservatório de líquido da embraiagem YCC-S (página 6-24)
10.Alavanca ajustadora de pré-carga da mola do amortecedor (página
3-32)
11.Elemento do filtro de ar (página 6-19)
12.Pedal de mudança de velocidades (página 3-17)
13.Tampa de enchimento de óleo do motor (página 6-13)
14.Cartucho do filtro de óleo do motor (página 6-13)
15.Janela de verificação do nível de óleo do motor (página 6-13)
U1DAP1P0.book Page 1 Wednesday, August 25, 2010 4:40 PM

DESCRIÇÃO
2-2
2
PAU10420

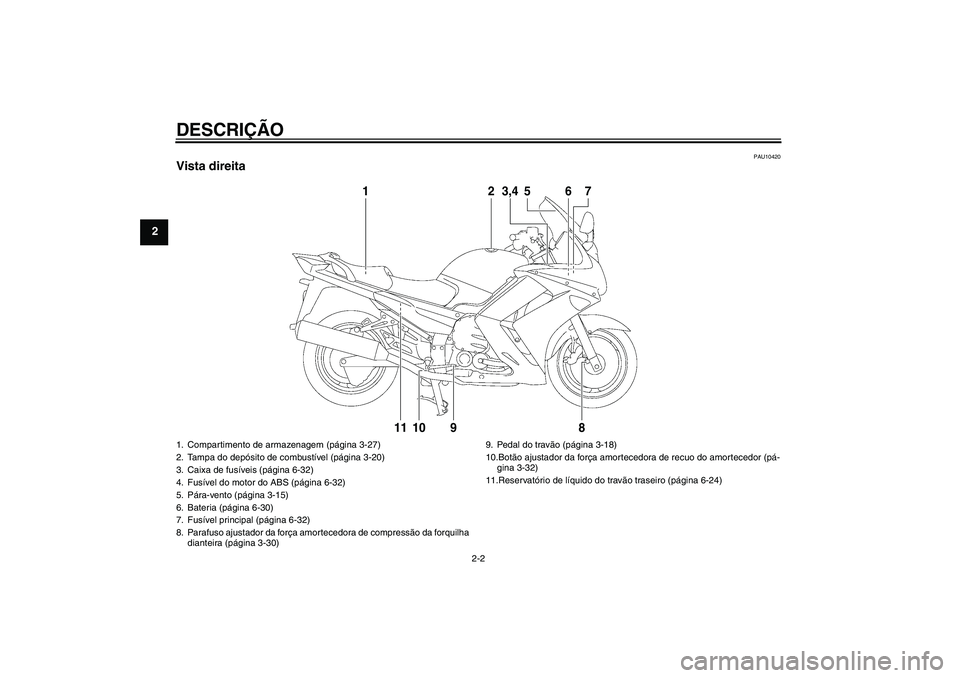

Vista direita
12
3,4
5
6
78
9
10
11
1. Compartimento de armazenagem (página 3-27)
2. Tampa do depósito de combustíve l (página 3-20)
3. Caixa de fusíveis (página 6-32)
4. Fusível do motor do ABS (página 6-32)
5. Pára-vento (página 3-15)
6. Bateria (página 6-30)
7. Fusível principal (página 6-32)
8. Parafuso ajustador da força amortecedora de compressão da forquilha
dianteira (página 3-30)9. Pedal do travão (página 3-18)
10.Botão ajustador da força amortecedora de recuo do amortecedor (pá-
gina 3-32)
11.Reservatório de líquido do travão traseiro (página 6-24)U1DAP1P0.book Page 2 Wednesday, August 25, 2010 4:40 PM

DESCRIÇÃO
2-3
2
PAU10430

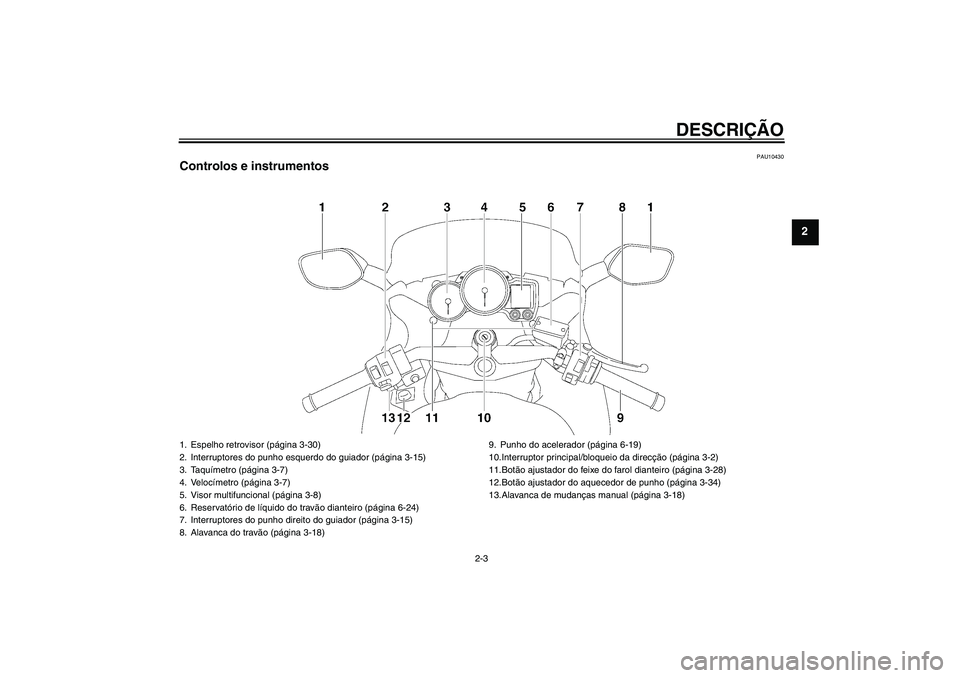

Controlos e instrumentos1. Espelho retrovisor (página 3-30)
2. Interruptores do punho esquerdo do guiador (página 3-15)
3. Taquímetro (página 3-7)
4. Velocímetro (página 3-7)
5. Visor multifuncional (página 3-8)
6. Reservatório de líquido do travão dianteiro (página 6-24)
7. Interruptores do punho direito do guiador (página 3-15)
8. Alavanca do travão (página 3-18)9. Punho do acelerador (página 6-19)
10.Interruptor principal/bloqueio da direcção (página 3-2)
11.Botão ajustador do feixe do farol dianteiro (página 3-28)
12.Botão ajustador do aquecedor de punho (página 3-34)
13.Alavanca de mudanças manual (página 3-18)
U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU40472

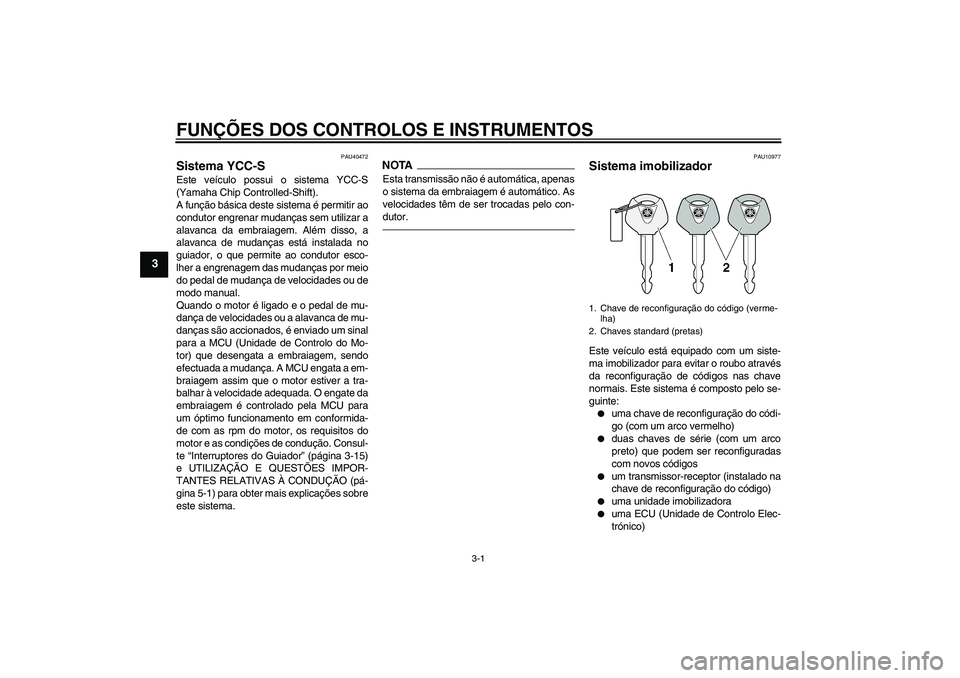

Sistema YCC-S Este veículo possui o sistema YCC-S
(Yamaha Chip Controlled-Shift).
A função básica deste sistema é permitir ao
condutor engrenar mudanças sem utilizar a
alavanca da embraiagem. Além disso, a
alavanca de mudanças está instalada no
guiador, o que permite ao condutor esco-
lher a engrenagem das mudanças por meio
do pedal de mudança de velocidades ou de
modo manual.
Quando o motor é ligado e o pedal de mu-
dança de velocidades ou a alavanca de mu-
danças são accionados, é enviado um sinal
para a MCU (Unidade de Controlo do Mo-
tor) que desengata a embraiagem, sendo
efectuada a mudança. A MCU engata a em-
braiagem assim que o motor estiver a tra-
balhar à velocidade adequada. O engate da
embraiagem é controlado pela MCU para
um óptimo funcionamento em conformida-
de com as rpm do motor, os requisitos do
motor e as condições de condução. Consul-
te “Interruptores do Guiador” (página 3-15)
e UTILIZAÇÃO E QUESTÕES IMPOR-
TANTES RELATIVAS À CONDUÇÃO (pá-
gina 5-1) para obter mais explicações sobre
este sistema.
NOTAEsta transmissão não é automática, apenas
o sistema da embraiagem é automático. As
velocidades têm de ser trocadas pelo con-
dutor.
PAU10977
Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do códi-
go (com um arco vermelho)


duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos


um transmissor-receptor (instalado na
chave de reconfiguração do código)


uma unidade imobilizadora


uma ECU (Unidade de Controlo Elec-
trónico)
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
U1DAP1P0.book Page 1 Wednesday, August 25, 2010 4:40 PM
