2011 YAMAHA FJR1300AS Manual de utilização (in Portuguese)

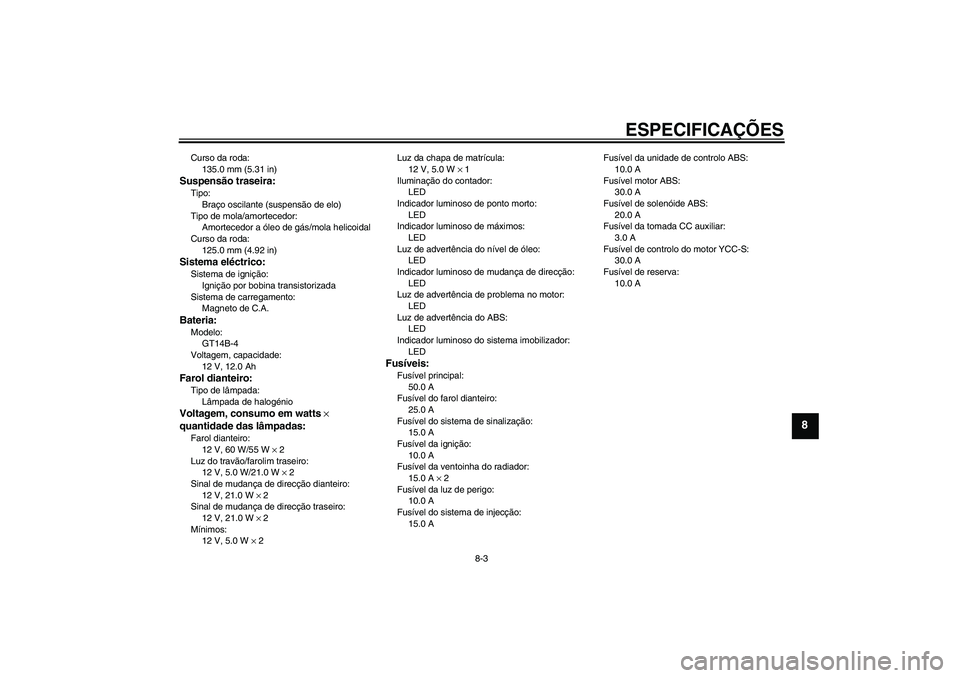

ESPECIFICAÇÕES
8-3
8
Curso da roda:
135.0 mm (5.31 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55 W × 2
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 2
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 2Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível da luz de perigo:
10.0 A
Fusível do sistema de injecção:
15.0 AFusível da unidade de controlo ABS:
10.0 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
20.0 A
Fusível da tomada CC auxiliar:
3.0 A
Fusível de controlo do motor YCC-S:
30.0 A
Fusível de reserva:
10.0 A
U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

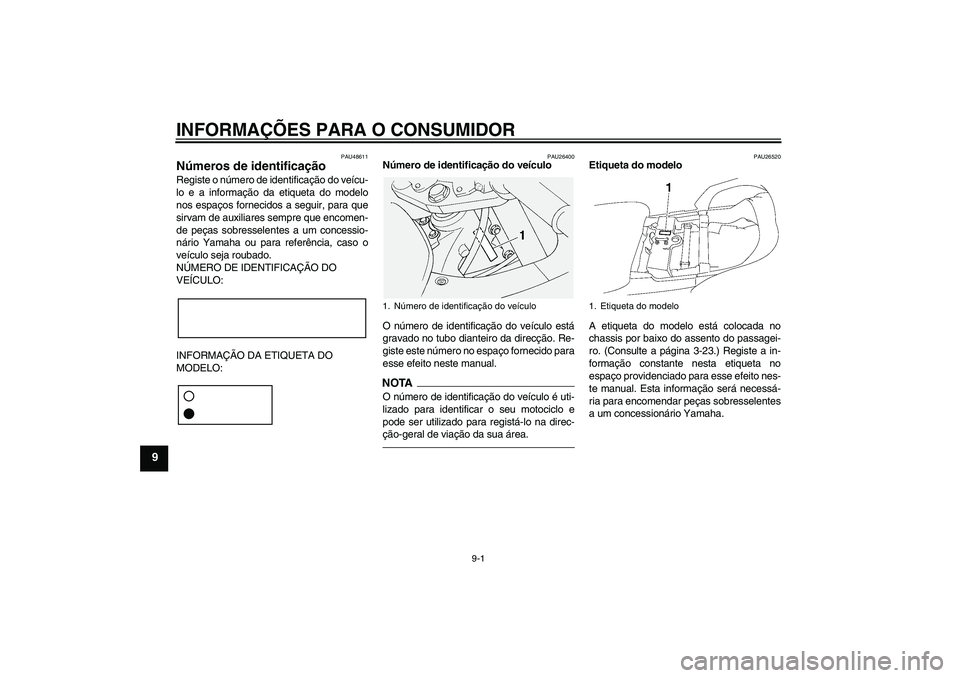

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48611
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26520
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-23.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.
1. Número de identificação do veículo
1. Etiqueta do modelo
U1DAP1P0.book Page 1 Wednesday, August 25, 2010 4:40 PM

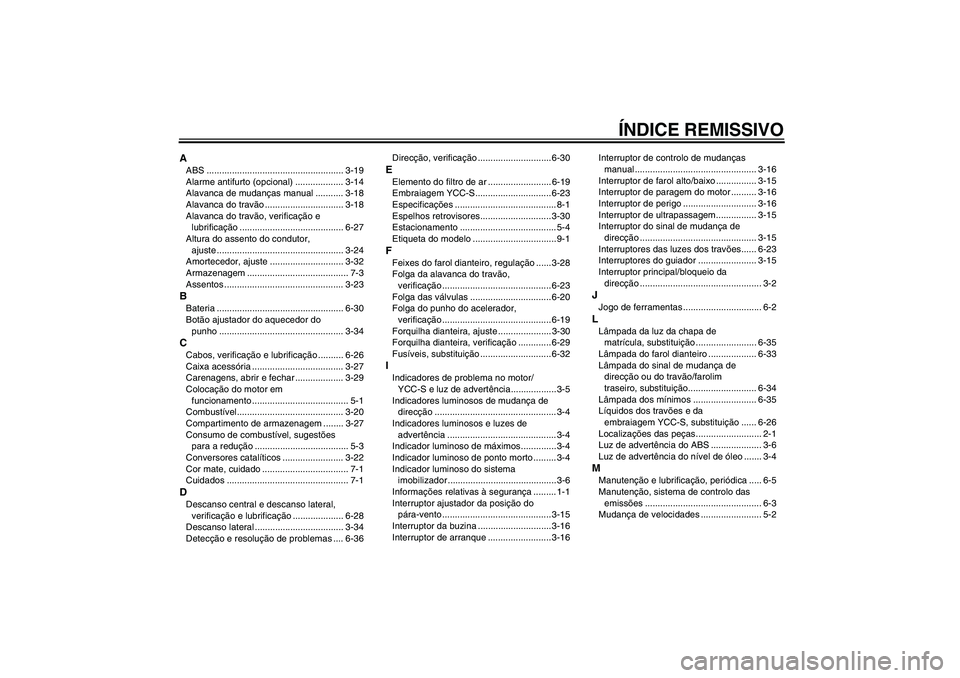

ÍNDICE REMISSIVO
AABS ...................................................... 3-19
Alarme antifurto (opcional) ................... 3-14
Alavanca de mudanças manual ........... 3-18
Alavanca do travão ............................... 3-18
Alavanca do travão, verificação e
lubrificação ......................................... 6-27
Altura do assento do condutor,
ajuste .................................................. 3-24
Amortecedor, ajuste ............................. 3-32
Armazenagem ........................................ 7-3
Assentos ............................................... 3-23BBateria .................................................. 6-30
Botão ajustador do aquecedor do
punho ................................................. 3-34CCabos, verificação e lubrificação .......... 6-26
Caixa acessória .................................... 3-27
Carenagens, abrir e fechar ................... 3-29
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-20
Compartimento de armazenagem ........ 3-27
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos ........................ 3-22
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-28
Descanso lateral ................................... 3-34
Detecção e resolução de problemas .... 6-36Direcção, verificação .............................6-30
EElemento do filtro de ar ......................... 6-19
Embraiagem YCC-S.............................. 6-23
Especificações ........................................ 8-1
Espelhos retrovisores............................ 3-30
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-1FFeixes do farol dianteiro, regulação ......3-28
Folga da alavanca do travão,
verificação ........................................... 6-23
Folga das válvulas ................................ 6-20
Folga do punho do acelerador,
verificação ........................................... 6-19
Forquilha dianteira, ajuste ..................... 3-30
Forquilha dianteira, verificação ............. 6-29
Fusíveis, substituição ............................ 6-32IIndicadores de problema no motor/
YCC-S e luz de advertência..................3-5
Indicadores luminosos de mudança de
direcção ................................................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-4
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do sistema
imobilizador ........................................... 3-6
Informações relativas à segurança ......... 1-1
Interruptor ajustador da posição do
pára-vento ........................................... 3-15
Interruptor da buzina .............................3-16
Interruptor de arranque ......................... 3-16Interruptor de controlo de mudanças
manual ................................................ 3-16
Interruptor de farol alto/baixo ................ 3-15
Interruptor de paragem do motor .......... 3-16
Interruptor de perigo ............................. 3-16
Interruptor de ultrapassagem................ 3-15
Interruptor do sinal de mudança de
direcção .............................................. 3-15
Interruptores das luzes dos travões...... 6-23
Interruptores do guiador ....................... 3-15
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-35
Lâmpada do farol dianteiro ................... 6-33
Lâmpada do sinal de mudança de
direcção ou do travão/farolim
traseiro, substituição........................... 6-34
Lâmpada dos mínimos ......................... 6-35
Líquidos dos travões e da
embraiagem YCC-S, substituição ...... 6-26
Localizações das peças.......................... 2-1
Luz de advertência do ABS .................... 3-6
Luz de advertência do nível de óleo ....... 3-4MManutenção e lubrificação, periódica ..... 6-5
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Mudança de velocidades ........................ 5-2
U1DAP1P0.book Page 1 Wednesday, August 25, 2010 4:40 PM

ÍNDICE REMISSIVONNíveis dos líquidos dos travões e da
embraiagem YCC-S, verificação ........ 6-24
Número de identificação do veículo ........ 9-1
Números de identificação ....................... 9-1OÓleo da engrenagem final..................... 6-16
Óleo do motor e cartucho do filtro de
óleo ..................................................... 6-13PPainéis, remoção e instalação ................ 6-9
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-24
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-27
Pedal de mudança de velocidades ....... 3-17
Pedal do travão ..................................... 3-18
Pivôs do braço oscilante, lubrificação ... 6-28
Pneus .................................................... 6-20
Posição do guiador, ajuste.................... 3-28
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-26RRefrigerante .......................................... 6-17
Rodagem do motor ................................. 5-4
Rodas.................................................... 6-22
Rolamentos de roda, verificação .......... 6-30SSinal de mudança de direcção
dianteiro .............................................. 6-34
Sistema de corte do circuito de
ignição ................................................ 3-35
Sistema imobilizador ............................... 3-1Sistema YCC-S ...................................... 3-1
Suspensão traseira, lubrificação .......... 6-29
TTabelas de detecção e resolução de
problemas .......................................... 6-37
Tampa do depósito de combustível...... 3-20
Taquímetro ............................................. 3-7
Tomada CC auxiliar .............................. 3-37
Tubo de respiração/descarga do
depósito de combustível .................... 3-22VVelas de ignição, verificação ................ 6-12
Velocidade de ralenti do motor,
verificação .......................................... 6-19
Velocímetro ............................................ 3-7
Visor multifuncional ................................ 3-8
U1DAP1P0.book Page 2 Wednesday, August 25, 2010 4:40 PM

U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.09
