2011 Seat Altea Manuale del proprietario (in Italian)

55
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici
Altea_IT.book Seite 55 Donnerstag, 26. August 2010 1:52 13

56

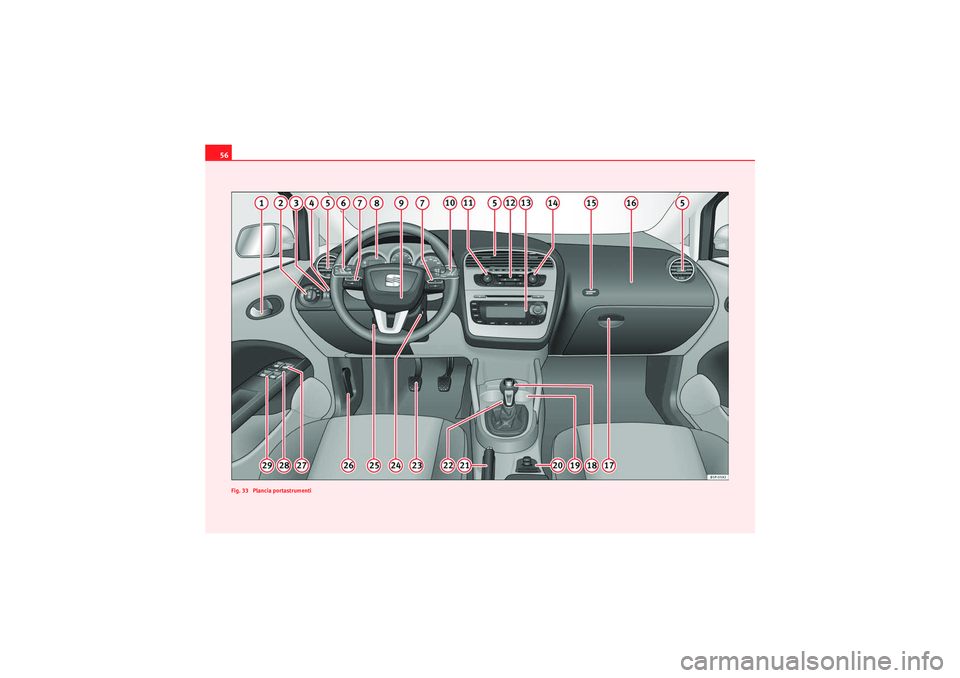

Fig. 33 Plancia portastrumentiAltea_IT.book Seite 56 Donnerstag, 26. August 2010 1:52 13

Strumentazione57
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

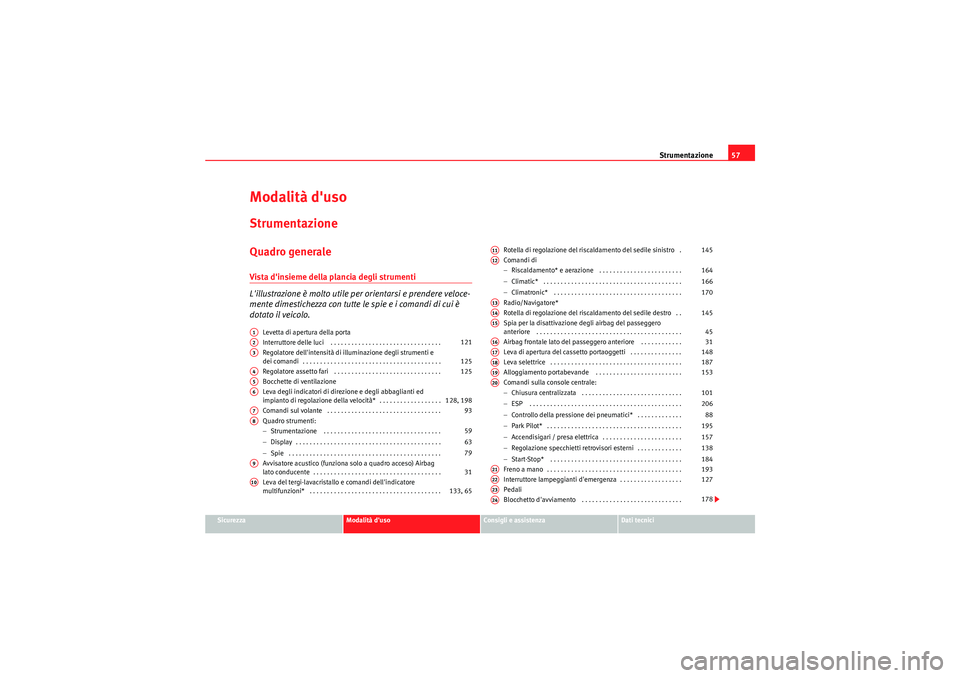

Modalità d'usoStrumentazioneQuadro generaleVista d'insieme della plancia degli strumenti
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo.
Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore dell'intensità di illuminazione degli strumenti e
dei comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bocchette di ventilazione
Leva degli indicatori di direzione e degli abbaglianti ed
impianto di regolazione della velocità* . . . . . . . . . . . . . . . . . .
Comandi sul volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Quadro strumenti:
−Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Avvisatore acustico (funziona solo a quadro acceso) Airbag
lato conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leva del tergi-lavacristallo e comandi dell'indicatore
multifunzioni* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rotella di regolazione del riscaldamento del sedile sinistro .
Comandi di
−
Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navigatore*
Rotella di regolazione del riscaldamento del sedile destro . .
Spia per la disattivazione degli airbag del passeggero
anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . .
Leva di apertura del cassetto portaoggetti . . . . . . . . . . . . . . .
Leva selettrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . .
Comandi sulla console centrale:
− Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Controllo della pressione dei pneumatici* . . . . . . . . . . . . .
− Park Pilot* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Accendisigari / presa elettrica . . . . . . . . . . . . . . . . . . . . . . .
− Regolazione specchietti retrovisori esterni . . . . . . . . . . . . .
− Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Interruttore lampeggianti d'emergenza . . . . . . . . . . . . . . . . . .
Pedali
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
A1A2
121
A3
125
A4
125
A5A6
128, 198
A7
93
A8
59
63
79
A9
31
A10
133, 65
A11
145
A12
164
166
170
A13A14
145
A15
45
A16
31
A17
148
A18
187
A19
153
A20
101
206
88
195
157
138
184
A21
193
A22
127
A23A24
178
Altea_IT.book Seite 57 Donnerstag, 26. August 2010 1:52 13

Strumentazione
58

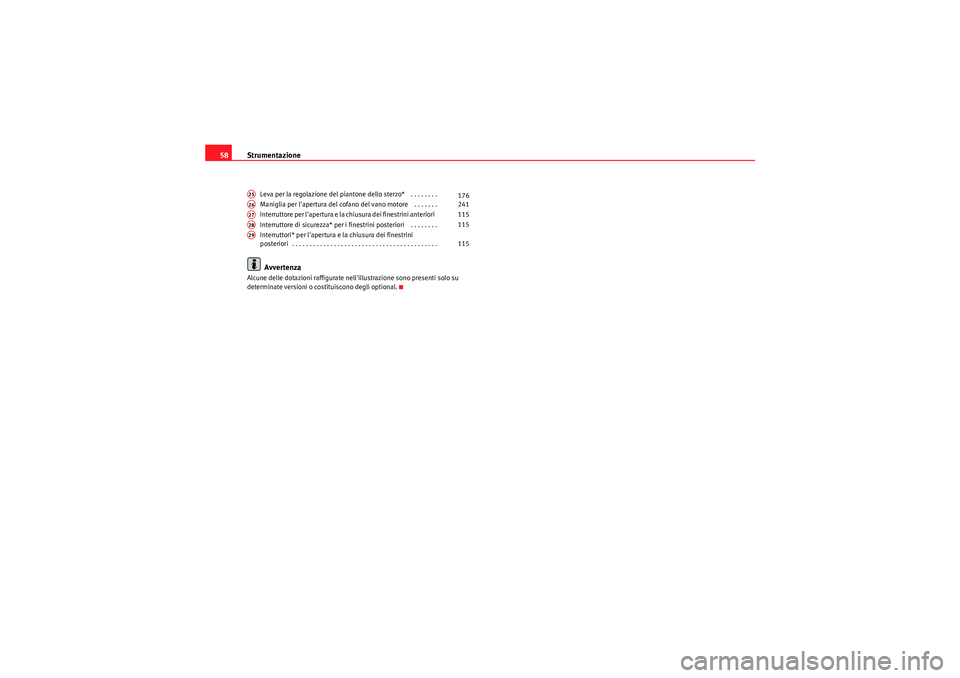

Leva per la regolazione del piantone dello sterzo* . . . . . . . .
Maniglia per l'apertura del cofano del vano motore . . . . . . .
Interruttore per l'apertura e la chiusura dei finestrini anteriori
Interruttore di sicurezza* per i finestrini posteriori . . . . . . . .
Interruttori* per l'apertura e la chiusura dei finestrini
posteriori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Avvertenza
Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional.A25
176
A26
241
A27
115
A28
115
A29
115
Altea_IT.book Seite 58 Donnerstag, 26. August 2010 1:52 13

Strumentazione59
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

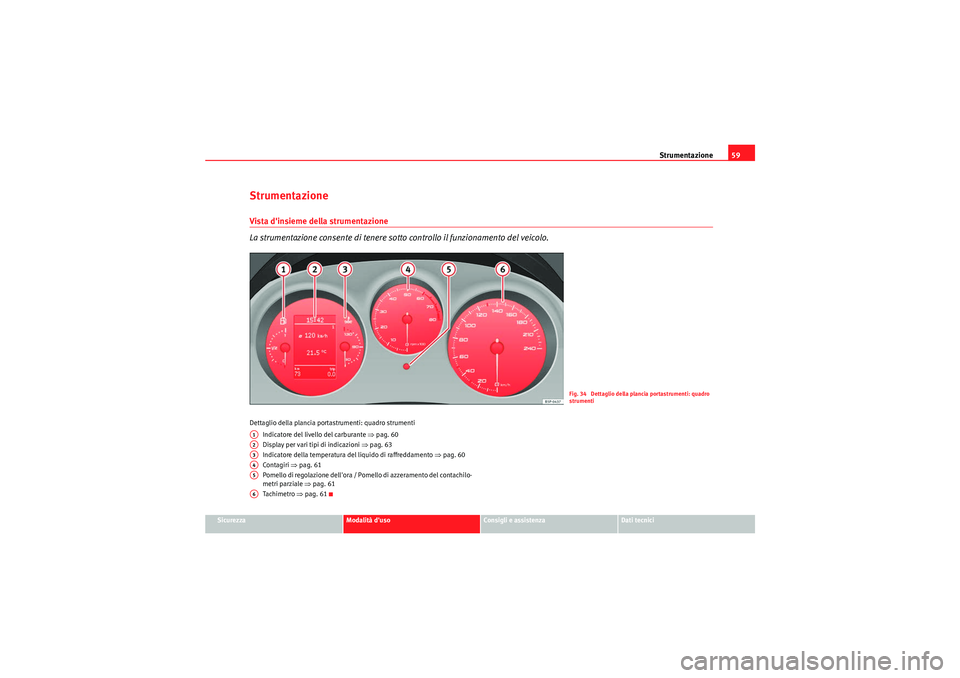

StrumentazioneVista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.Dettaglio della plancia portastrumenti: quadro strumenti
Indicatore del livello del carburante ⇒pag. 60
Display per vari tipi di indicazioni ⇒pag. 63
Indicatore della temperatura del liquido di raffreddamento ⇒pag. 60
Contagiri ⇒pag. 61
Pomello di regolazione dell'ora / Pomello di azzeramento del contachilo-
metri parziale ⇒pag. 61
Tachi me tro ⇒pag. 61
Fig. 34 Dettaglio della plancia portastrumenti: quadro
strumenti
A1A2A3A4A5A6
Altea_IT.book Seite 59 Donnerstag, 26. August 2010 1:52 13

Strumentazione
60Indicatore del livello del carburante
z e spia della riserva
Quadro strumenti: indicatore del livello del serbatoio carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒ fig. 35 (freccia), si
accende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento . A questo punto nel
serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro strumenti appare il messaggio
3) FARE RIFORNIMENTO
DI CARBURANTE AUTONOMIA RES.[XXX] *
Indicatore della temperatura del liquido di raffreddamento
v
Questo indicatore mostra la temperatura del liquido di
raffreddamento del motore.
Lancetta nel settore "freddo"
Evitare i regimi elevati e le sollecitazioni forti del motore ⇒fig. 36 .
Lancetta nel settore della "temperatura normale"
Viaggiando normalmente la lancetta de ve indicare un punto all'interno del
settore mediano della scala. In caso di forte sollecitazione del motore la
lancetta può spostarsi ulteriormente verso l'alto, specialmente se la tempe-
ratura esterna è elevata. Ciò non deve preoccupare, almeno finché non si
accende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti.
Lancetta nel settore di allarme
Se la lancetta supera la soglia di attenzione, entrando nel "settore di
allarme", si accende la spia* ⇒pag. 79, fig. 50 . Sul display del quadro
3)In funzione della versione del modello.
Fig. 35 Quadro stru-
menti: indicatore del
livello del serbatoio
carburante
Fig. 36 Quadro stru-
menti: indicatore della
temperatura del liquido di
raffreddamento
AA
AB
AC
A2
Altea_IT.book Seite 60 Donnerstag, 26. August 2010 1:52 13

Strumentazione61
Sicurezza
Modalità d'uso
Consigli e assistenza
Dati tecnici

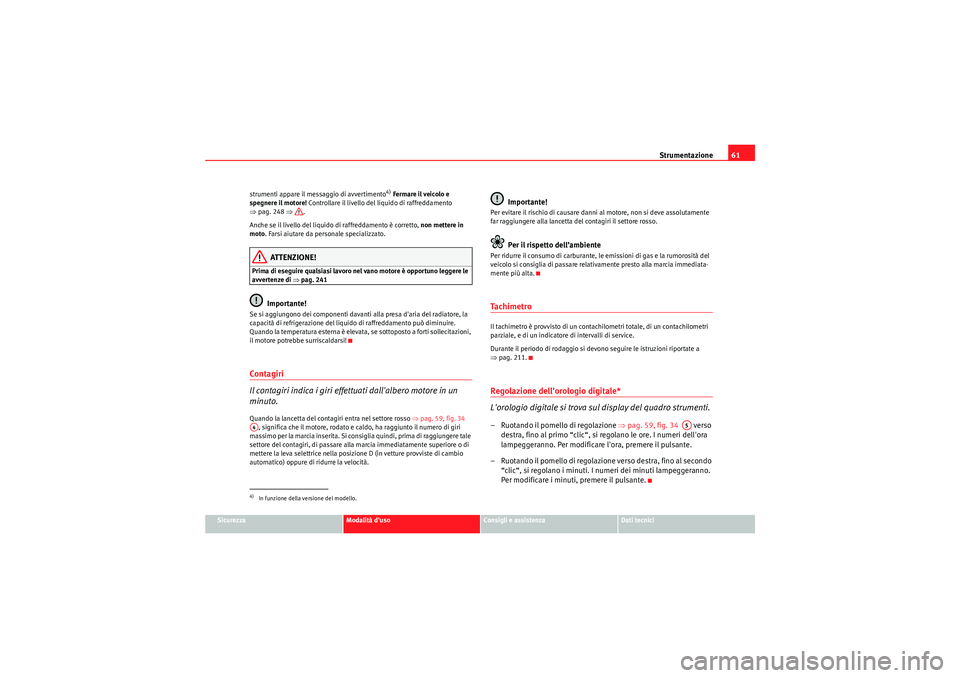

strumenti appare il messaggio di avvertimento
4)
Fermare il veicolo e
spegnere il motore! Controllare il livello del liquido di raffreddamento
⇒ pag. 248 ⇒.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto . Farsi aiutare da personale specializzato.
ATTENZIONE!
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere le
avvertenze di ⇒ pag. 241
Importante!
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazioni,
il motore potrebbe surriscaldarsi!Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.Quando la lancetta del contagiri entra nel settore rosso ⇒pag. 59, fig. 34
, significa che il motore, rodato e caldo, ha raggiunto il numero di giri
massimo per la marcia inserita. Si consiglia quindi, prima di raggiungere tale
settore del contagiri, di passare alla marcia immediatamente superiore o di
mettere la leva selettrice nella posizione D (in vetture provviste di cambio
automatico) oppure di ridurre la velocità.
Importante!
Per evitare il rischio di causare danni al motore, non si deve assolutamente
far raggiungere alla lancetta del contagiri il settore rosso.
Per il rispetto dell’ambiente
Per ridurre il consumo di carburante, le emissioni di gas e la rumorosità del
veicolo si consiglia di passare relativamente presto alla marcia immediata-
mente più alta.Ta c h i m e t r oIl tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a
⇒ pag. 211.Regolazione dell'orologio digitale*
L'orologio digitale si trova sul display del quadro strumenti.– Ruotando il pomello di regolazione ⇒pag. 59, fig. 34 verso
destra, fino al primo “clic“, si regolano le ore. I numeri dell'ora
lampeggeranno. Per modificare l'ora, premere il pulsante.
– Ruotando il pomello di regolazione verso destra, fino al secondo “clic“, si regolano i minuti. I numeri dei minuti lampeggeranno.
Per modificare i minuti, premere il pulsante.
4)In funzione della versione del modello.A4
A5
Altea_IT.book Seite 61 Donnerstag, 26. August 2010 1:52 13

Strumentazione

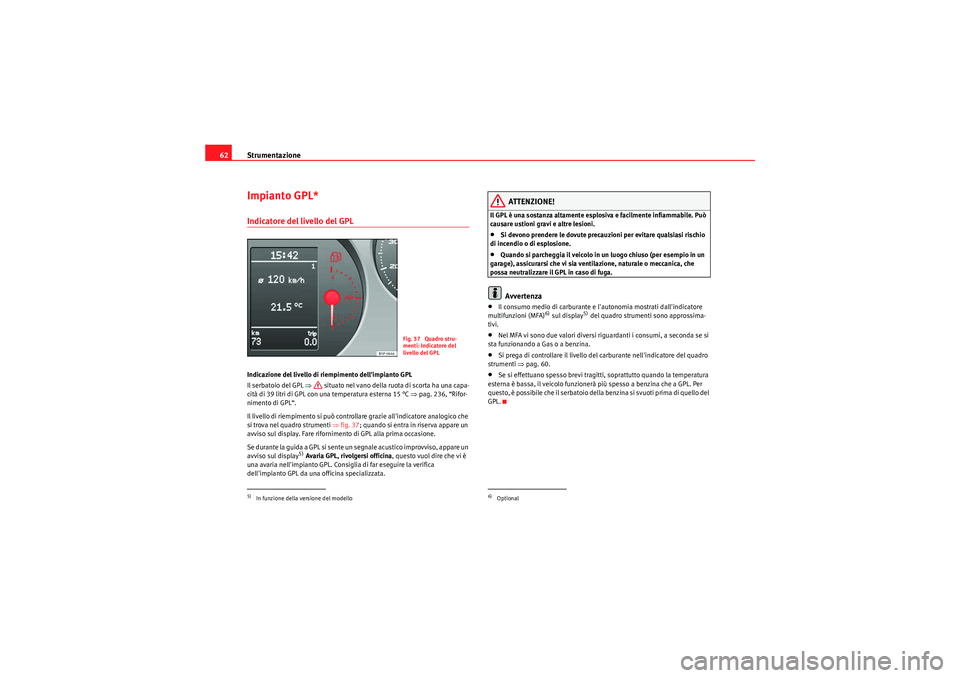

62Impianto GPL*Indicatore del livello del GPLIndicazione del livello di riempimento dell'impianto GPL
Il serbatoio del GPL ⇒ situato nel vano della ruota di scorta ha una capa-
cità di 39 litri di GPL con una temperatura esterna 15 °C ⇒pag. 236, “Rifor-
nimento di GPL“.
Il livello di riempimento si può controllare grazie all'indicatore analogico che
si trova nel quadro strumenti ⇒fig. 37; quando si entra in riserva appare un
avviso sul display. Fare rifornimento di GPL alla prima occasione.
Se durante la guida a GPL si sente un segnale acustico improvviso, appare un
avviso sul display
5) Avaria GPL, rivolgersi officina , questo vuol dire che vi è
una avaria nell'impianto GPL. Consiglia di far eseguire la verifica
dell'impianto GPL da una officina specializzata.
ATTENZIONE!
Il GPL è una sostanza altamente esplosiva e facilmente infiammabile. Può
causare ustioni gravi e altre lesioni.•Si devono prendere le dovute precauzioni per evitare qualsiasi rischio
di incendio o di esplosione.•Quando si parcheggia il veicolo in un luogo chiuso (per esempio in un
garage), assicurarsi che vi sia ventilazione, naturale o meccanica, che
possa neutralizzare il GPL in caso di fuga.Avvertenza
•Il consumo medio di carburante e l'autonomia mostrati dall'indicatore
multifunzioni (MFA)
6) sul display
5) del quadro strumenti sono approssima-
tivi.
•Nel MFA vi sono due valori diversi ri guardanti i consumi, a seconda se si
sta funzionando a Gas o a benzina.•Si prega di controllare il livello del carburante nell'indicatore del quadro
strumenti ⇒pag. 60.•Se si effettuano spesso brevi tragitti, soprattutto quando la temperatura
esterna è bassa, il veicolo funzionerà più spesso a benzina che a GPL. Per
questo, è possibile che il serbatoio della benzina si svuoti prima di quello del
GPL.
5)In funzione della versione del modello
Fig. 37 Quadro stru-
menti: Indicatore del
livello del GPL
6)Optional
